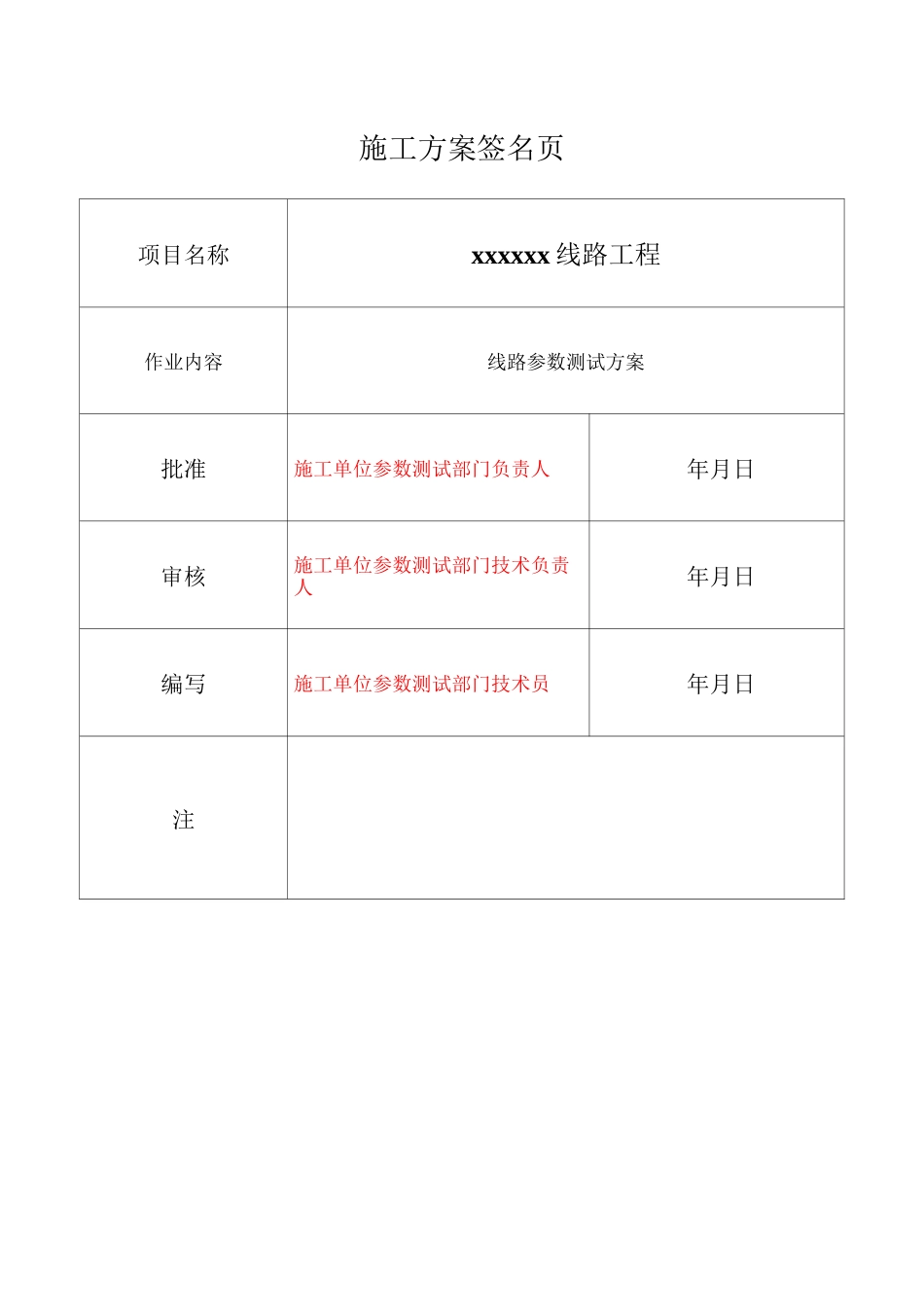

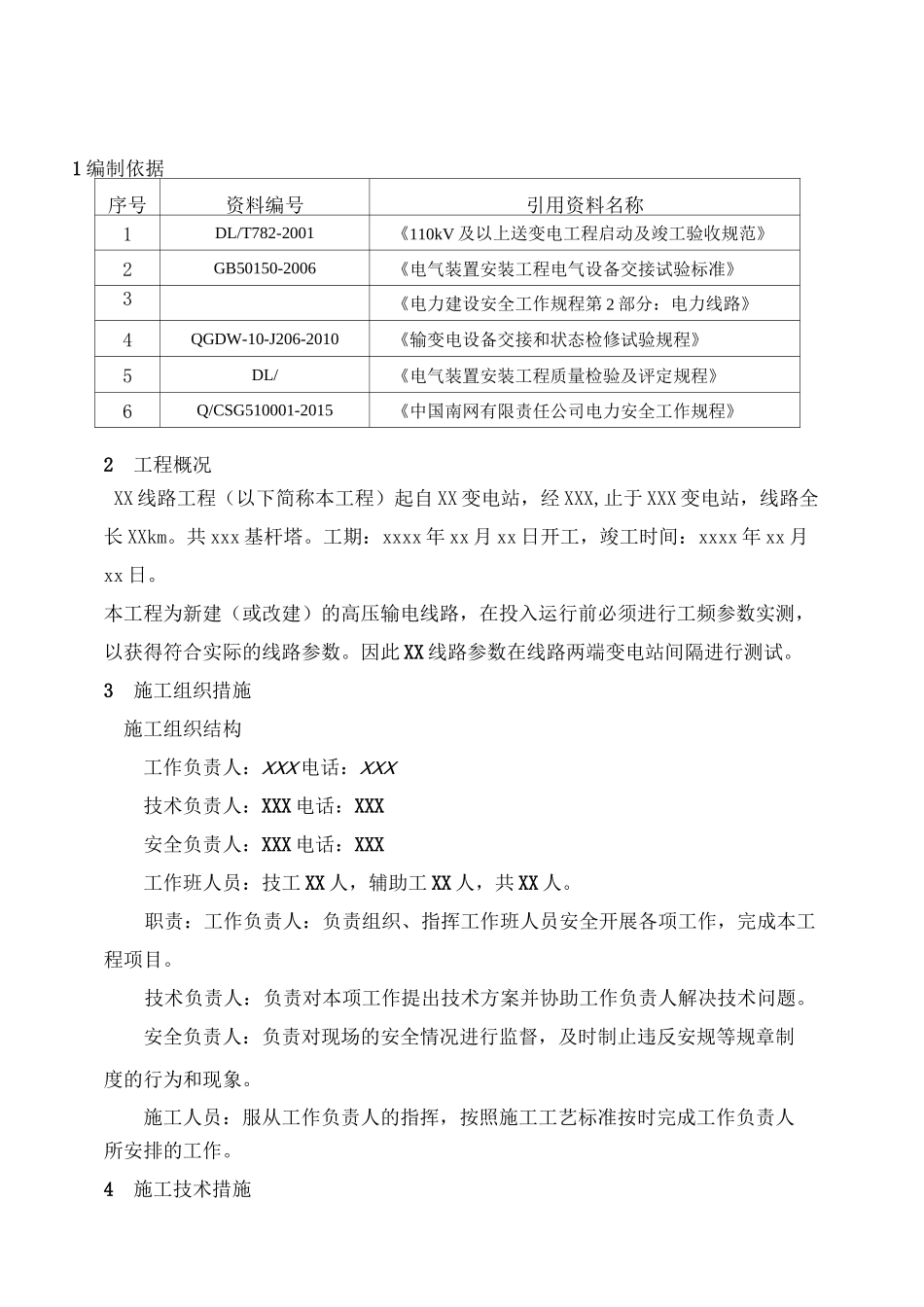

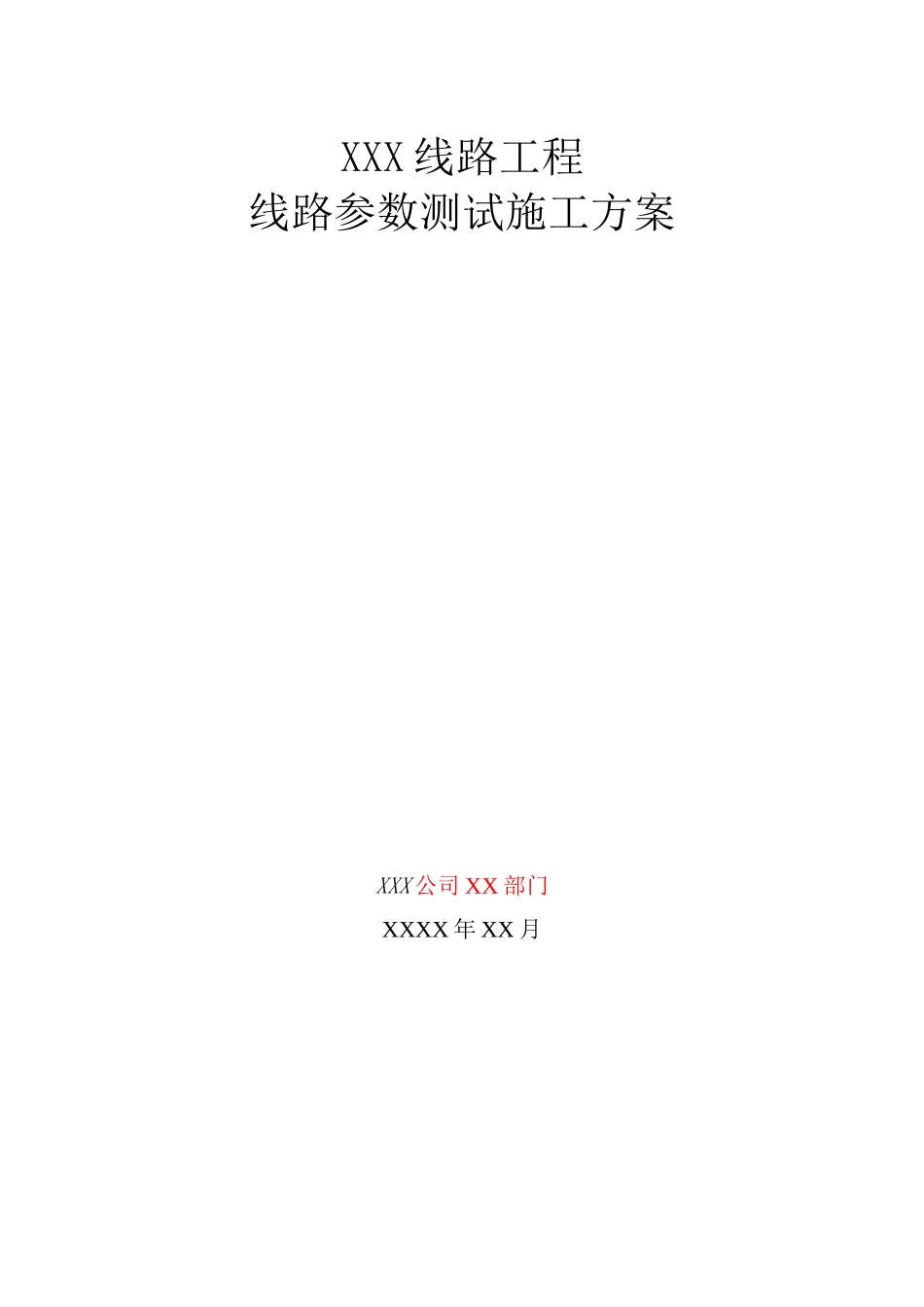

XXX线路工程线路参数测试施工方案XXX公司XX部门XXXX年XX月施工方案签名页项目名称xxxxxx线路工程作业内容线路参数测试方案批准施工单位参数测试部门负责人年月日审核施工单位参数测试部门技术负责人年月日编写施工单位参数测试部门技术员年月日注1编制依据序号资料编号引用资料名称1DL/T782-2001《110kV及以上送变电工程启动及竣工验收规范》2GB50150-2006《电气装置安装工程电气设备交接试验标准》3《电力建设安全工作规程第2部分：电力线路》4QGDW-10-J206-2010《输变电设备交接和状态检修试验规程》5DL/《电气装置安装工程质量检验及评定规程》6Q/CSG510001-2015《中国南网有限责任公司电力安全工作规程》2工程概况XX线路工程（以下简称本工程）起自XX变电站，经XXX,止于XXX变电站，线路全长XXkm。共xxx基杆塔。工期：xxxx年xx月xx日开工，竣工时间：xxxx年xx月xx日。本工程为新建（或改建）的高压输电线路，在投入运行前必须进行工频参数实测，以获得符合实际的线路参数。因此XX线路参数在线路两端变电站间隔进行测试。3施工组织措施施工组织结构工作负责人：XXX电话：XXX技术负责人：XXX电话：XXX安全负责人：XXX电话：XXX工作班人员：技工XX人，辅助工XX人，共XX人。职责：工作负责人：负责组织、指挥工作班人员安全开展各项工作，完成本工程项目。技术负责人：负责对本项工作提出技术方案并协助工作负责人解决技术问题。安全负责人：负责对现场的安全情况进行监督，及时制止违反安规等规章制度的行为和现象。施工人员：服从工作负责人的指挥，按照施工工艺标准按时完成工作负责人所安排的工作。4施工技术措施保证安全的技术措施：施工任务：XXX线路工程参数测试。工作地点：XXX线路间隔工作地点：XXX电力线#XXXX〜#xxxx运行方式：XXX电力线冷备用或检修状态。计划施工时间：XXXX年XX月XX日XX时XX分至XXXX年XX月XX日XX时XX分。（具体施工时间以工作票为准）涉及的运行设备及施工步骤：停电设备：（视实际情况需要）1、XXXX站：断开XX间隔XX线路开关、拉开XXX刀闸；2、XXXX站：断开XX间隔XX线路开关、拉开XXX刀闸。应设遮栏、应挂标示牌：1、XXXX站：在XX间隔与四周带电设备装设遮栏并面向工作地点悬挂“止步、高压危险”警示牌；并在工作地点悬挂“在此工作”标示牌。2、xxxx站：xxxx站：在XX间隔与四周带电设备装设遮栏并面向工作地点悬挂“止步、高压危险”警示牌；并在工作地点悬挂“在此工作”标示牌。在试验线挂接和拆除前，必须先挂接地线，接好后才打开地线，以防感应电压触电，测试。工作人员测试时必须使用相应电压等级的绝缘手套。工作人员、工器具等与带电设备保持足够的安全距离。施工步骤及方法测试线路在验收完成后由验收组组长向施工单位及验收组成员核实线路所有接地线已拆除，人员已撤离后方可进行线路参数测试。线路末端分别在三相开路状态下，在线路首端用摇表（或直流高压发生器），分别测量各相线路对地绝缘电阻值及相间绝缘电阻值，线路应无断线和接地现象，绝缘良好。测量时读取数值后应先拆除摇表的接线，再停止摇表，并对线路进行充分放电。短路线路线路始端380VUa♦相Ub*电Uc♦-Ua1*Ub1■*电源阻抗测量输出端U>a2U.b2U60A/6A—ATBTCN380V相电Ua-Ub-Uc-N电源输入端1±1±1±abc1uuuN阻抗测量输出端c2u60A/UU：升压控制在线路首端用摇表（或直流高压发生器），逐次连接线路三相，在线路末端三相依次接地，核对线路相序。用线路参数测试仪器测量线路的直流电阻，正序阻抗、电感，零序阻抗、电感正序电容、电纳，零序电容、电纳。测试阻抗、电感值时，将试验电流调至5A后读取数据；测试电容、电纳时，将试验电压升至700V后读取数据。（二）试验接线升压控制箱CD9881B测试仪图一测量正序阻抗接线图CD9881B测试仪图二测量零序阻抗接线图HMHMrrn木木ABC开路线路末端输出端6A输入端UaTUUaUbUcI-a■•I•alIAFIUb,_调亠UUa-■UaTblI-bIUc一压-U1I+bBIBUbUbN一rNiI-I器TirrI+cCICUcUcCL・GN.•NL主要工器具、仪表及材料配置序号工器具名称规格单位数量备注1绝缘摇表台1安装、拆卸2安装、调试用辅助工器具套1主要包括万用表等等3高压线路参数测试仪台1测量线...
