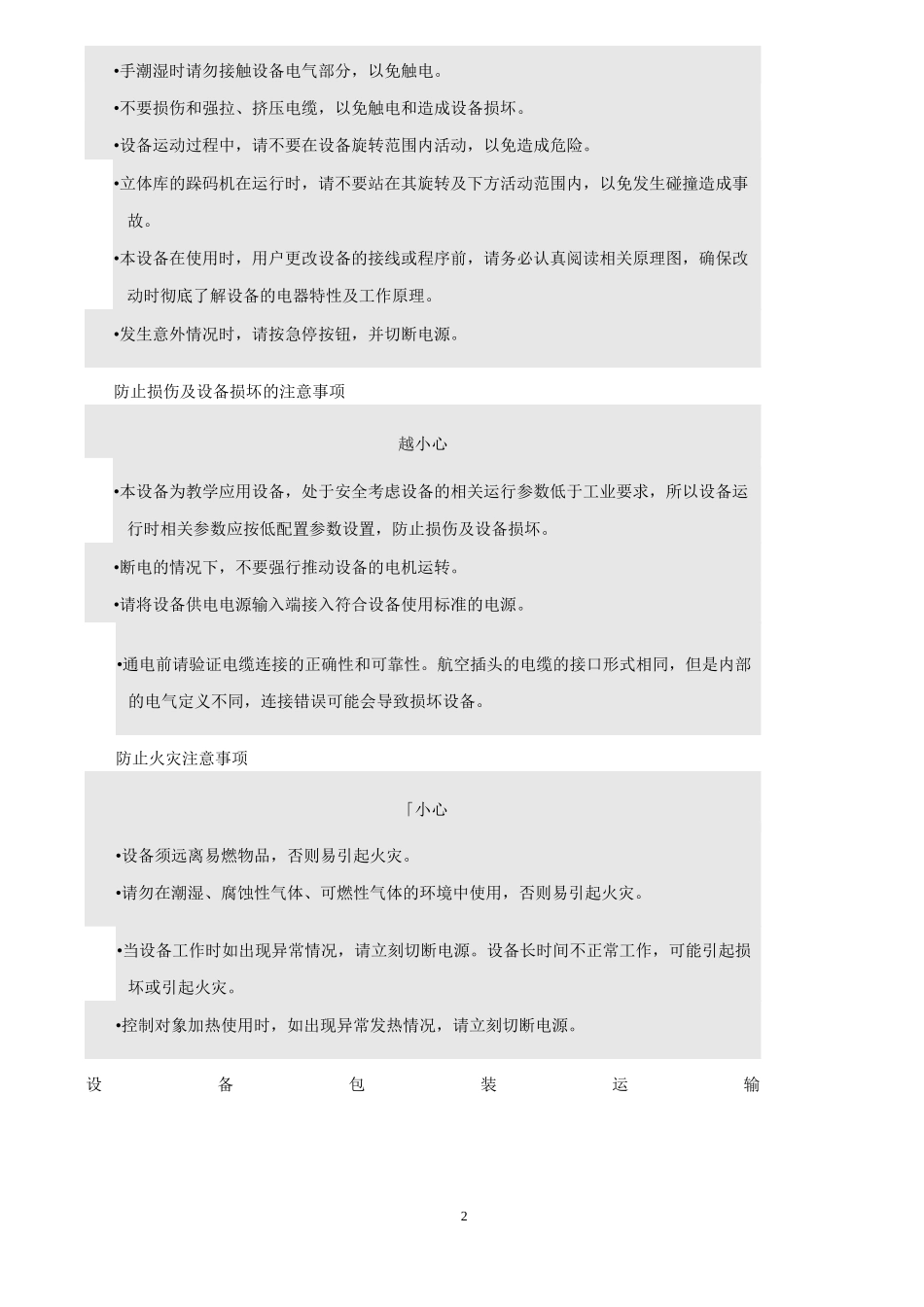

啤酒生产线设备使用说明书(V1.1)啤酒生产线设备操作注意事项安全、正确使用规定一般说明在本手册中，将安全警告分为“危险”和“小心”两个等级。上危险：错误操作时，会引起危险，可能导致重伤或者死亡。—小心：错误操作时，会引起危险，可能导致轻伤和重伤或者造成产品损害。除上述两种安全警告之外，对其它功能方面的注意事项采用“注意”加以提示。无论是“危险”、“小心”还是“注意”标志都记载了重要的内容，请务必遵守。防止触电伤害注意事项抠危险•设备必须可靠接地。•设备必须牢固安装后，方可通电。•当设备断电维护时，请用电压表检测设备残余电压，确认已降至安全电压后，才可以进行操作。2•手潮湿时请勿接触设备电气部分，以免触电。•不要损伤和强拉、挤压电缆，以免触电和造成设备损坏。•设备运动过程中，请不要在设备旋转范围内活动，以免造成危险。•立体库的跺码机在运行时，请不要站在其旋转及下方活动范围内，以免发生碰撞造成事故。•本设备在使用时，用户更改设备的接线或程序前，请务必认真阅读相关原理图，确保改动时彻底了解设备的电器特性及工作原理。•发生意外情况时，请按急停按钮，并切断电源。防止损伤及设备损坏的注意事项越小心•本设备为教学应用设备，处于安全考虑设备的相关运行参数低于工业要求，所以设备运行时相关参数应按低配置参数设置，防止损伤及设备损坏。•断电的情况下，不要强行推动设备的电机运转。•请将设备供电电源输入端接入符合设备使用标准的电源。•通电前请验证电缆连接的正确性和可靠性。航空插头的电缆的接口形式相同，但是内部的电气定义不同，连接错误可能会导致损坏设备。防止火灾注意事项「小心•设备须远离易燃物品，否则易引起火灾。•请勿在潮湿、腐蚀性气体、可燃性气体的环境中使用，否则易引起火灾。•当设备工作时如出现异常情况，请立刻切断电源。设备长时间不正常工作，可能引起损坏或引起火灾。•控制对象加热使用时，如出现异常发热情况，请立刻切断电源。设备包装运输3环境要求途注意参数条件运行温度°C〜C存储温度°C〜C湿度不凝结周围环境室内（无日晒），无腐蚀性、易燃性气体，无油雾、无金属粉尘。咼度海拔以下振动以下运行亠小心•在运行前请调整并确认参数的正确性，否则运行时可能会引起设备运行不稳定或出现不可预料的情况。•在机械手的运行范围内，不可以放置其它物件，以免影响机械手的运行。•移载车与堆跺机的连接处，在生产线运行时，不允许人员通过。•本设备所抓取的物料为特定的瓶子，不可以随意更改物料。不可以抓取易碎，易破等物件。在设备运行时，严禁用手去尝试气爪的抓取力度，防止夹伤。•附件为设备的输入输出原理图，请认真阅读。以便需要修改程序时，避免造成不必要的操作失误及损伤。北京中教仪装备技术有限公司4北京中教仪装备技术有限公司5北京中教仪装备技术有限公司附件二：三坐标机械手PLC工作原理图6北京中教仪装备技术有限公司附件二：三坐标机械手PLC工作原理图7北京中教仪装备技术有限公司8附件三：移载车PLC工作原理图HEP输入区□□口口QO□QLM3106A运动型PLC~o-*~oTi□□口OQQ□□口O□O1.0].]].21.31.*].JYQ-切』□□□□□□□□□■OQQOOOOO附件四：输入/输出电源原理图HEP2*0]AAC33UV**4常K审＜麓A1X£电渥夺配图北京中数仪謝磁术拓展公司1:1珥苕生严銭療理图臭2fK^ifK输入电源一输出电涯北京中教仪装备技术有限公司9北京中教仪装备技术有限公司10附件五：立体库PLC原理图HEP北京中教仪装备技术有限公司12PLC鋼入納土療理图1:1舜萌生严銭原麗图立协库PLC原理北京中教仪装备技术有限公司12北京中教仪装备技术有限公司14北京中教仪装备技术有限公司14HEP自左而右：203——204——2站——206——2片一一2抵自上而下：2旳——210—211-212叉架限位：前限位：214后限位：21、旋转机架限位（逆时针方向）：K右限位213Q、中间位置2163、左限位21了■at三坐再运行険代左、北京中載仪製督扭朮有m公司*定1:1璋箱生严歩理.輕图审核|工酋立协库PLC原理升北京中教仪装备技术有限公司16北京中教仪装备技术有限公司17HEP巷道
