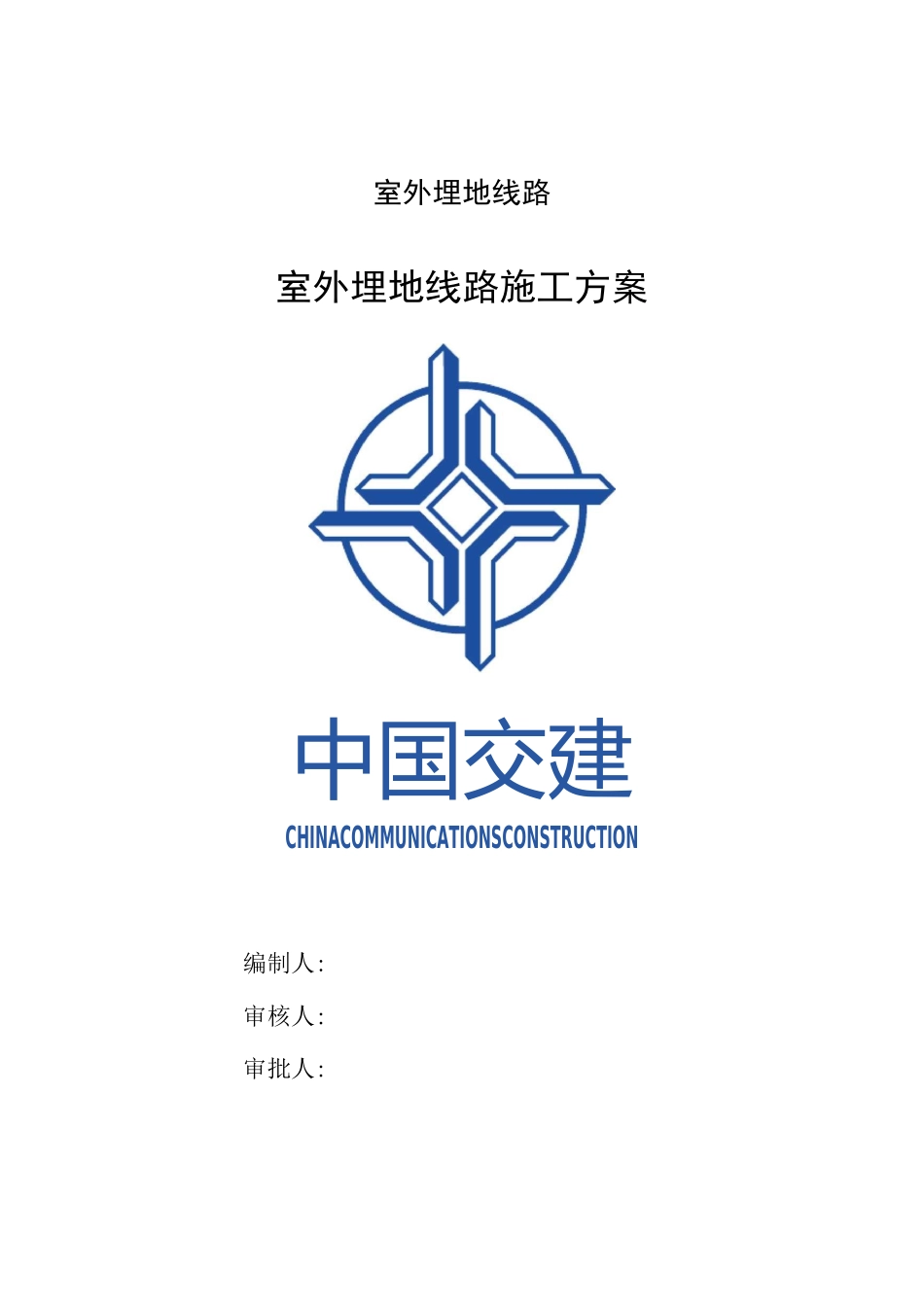

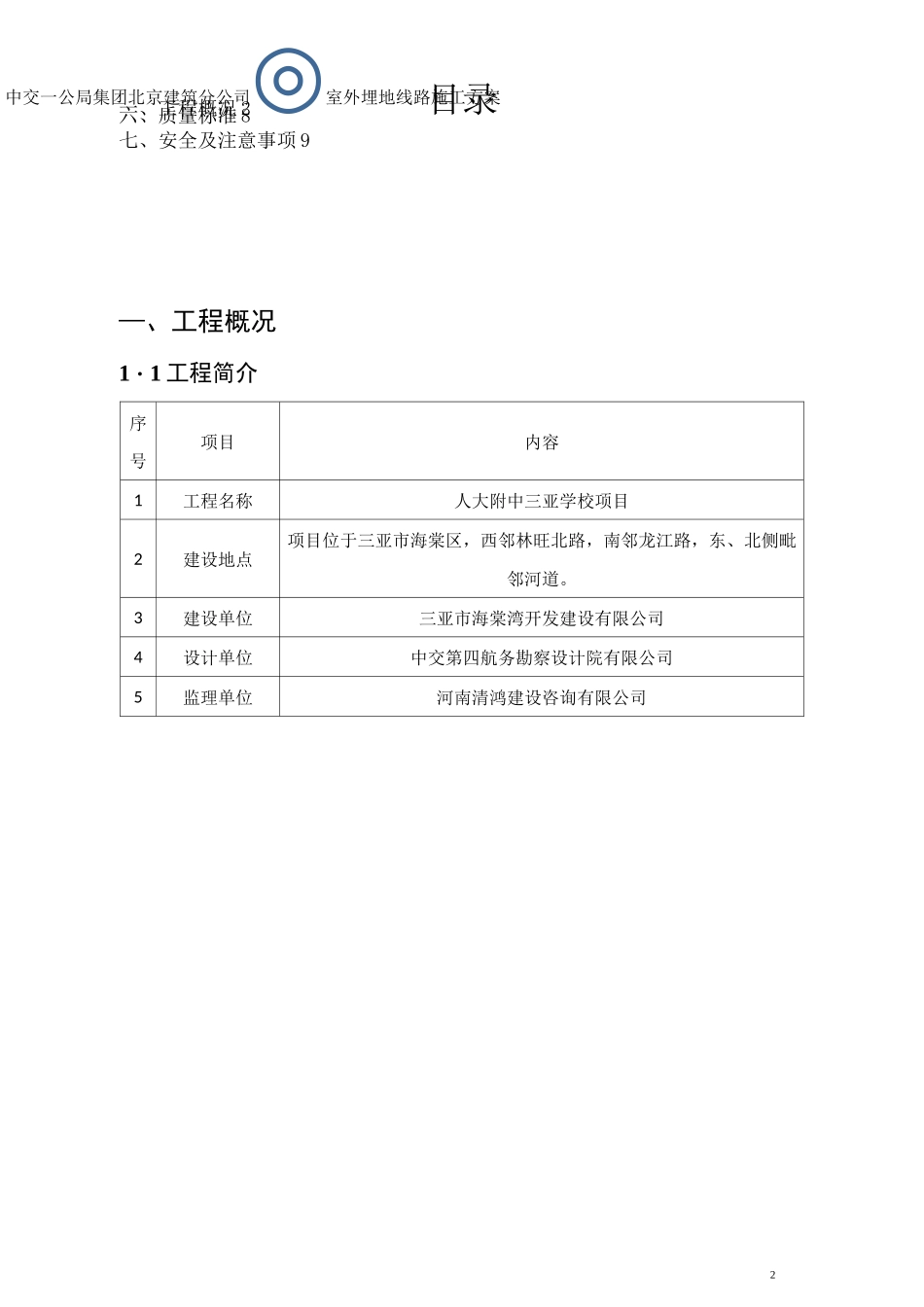

室外埋地线路室外埋地线路施工方案中国交建CHINACOMMUNICATIONSCONSTRUCTION编制人:审核人:审批人:中交一公局集团北京建筑分公司◎室外埋地线路施工方案2目录一、工程概况2六、质量标准8七、安全及注意事项9—、工程概况1・1工程简介序号项目内容1工程名称人大附中三亚学校项目2建设地点项目位于三亚市海棠区，西邻林旺北路，南邻龙江路，东、北侧毗邻河道。3建设单位三亚市海棠湾开发建设有限公司4设计单位中交第四航务勘察设计院有限公司5监理单位河南清鸿建设咨询有限公司中交一公局集团北京建筑分公司◎室外埋地线路施工方案3中交一公局集团北京建筑分公司◎室外埋地线路施工方案4中交一公局集团北京建筑分公司◎室外埋地线路施工方案5中交一公局集团北京建筑分公司◎室外埋地线路施工方案7中交一公局集团北京建筑分公司◎室外埋地线路施工方案75）套接管件（直管接头）的长度，不小于管外径的2.5倍；6）管内畅通，无杂物；7）各种附件尺寸，符合设计规定；绝缘导线的型号、规格必须符合设计要求，并有出厂合格证。钢带线、护口、压线帽等均符合要求。土建砼及钢材材料由土建专业单独准备，低压灯、灯座、低压灯变压器、开关箱、开关、角钢、予埋钢板、电缆保护管、镀锌扁钢、等应符合国家有关规定要求。电缆进场时应对电缆轴上进行电缆规格、型号、电压等级、长度及出厂日期检查，且外观无损、无明显皱折和扭曲现象，有产品合格证。电缆标志牌、绑扎带、尼龙扎线带、电缆卡子、塑料带、塑料胶带、接线鼻子、电缆接头等材料均应符合国家有关规定要求。产品应有材质检验证明及产品合格证、生产厂家资质证明书等，并报请监理工程师认可。（4）现场准备土建必须完成电缆沟槽土方开挖及砖砌电缆沟土建工程，预埋件符合设计要求，过路预埋套管制作完毕，现场必须清理干净无集水，安装人员及施工机具及所用材料必须全部到位。三、主要施工方法和技术措施工艺流程砖砌沟及沟槽土方开挖f制作电缆支架f支架刷底漆f安装电缆支架及接地线f补底漆及刷面漆f清理电缆沟f电缆敷设f绝缘测试f电缆沟盖盖板f通电调验后投入运行。3・1检验测试地埋线地埋线敷设前，必须在施工现场进行认真的检查和试验。3.1.1.外观检查的内容和方法：第一步：打开地埋线盘的外包装，找出制造厂家的产品合格证及有关技术资料。第二步：找出盘内线头，检查线芯截面积及绝缘层、护套层，看其规格型号是否与设计要求相符，并根据现场实际负荷，计算并核准是否适用。检查线芯有无氧化现象。第三步：检查线盘有无在运输中磨擦损坏地埋线护套层、绝缘层乃至线芯暴露的情况，有无砂眼、气泡、粗细不匀、断芯等。外观检查可以发现一些明显的缺陷。3.1.2.浸水测试绝阻值的方法将全部地埋线置于水中浸泡，把线段的两端线头抽出水面。注意，一盘线标定的长度内，可能是一段地埋线，也可能是两段或多段地埋线，应将所有线头都抽出水面。线盘比较小、线数量较少时，可用容器装水浸线。线盘大、数量多可在施工现场附近有水源的地方，挖一个水坑放满水浸线，比较方便。浸泡时间要求不少于24小时，然后用2500V兆欧表摇测地埋线的绝缘电阻值。方法是：兆欧表的L（线路）极接线芯，E（接地）极插入水中，持续摇测一分钟，其绝阻值的合格范围是：NLYV型或NLYY型地埋线，20°C条件下每公里的绝阻值不得小于600兆欧，NLVV型地埋线，每公里的绝阻值不得小于5一8兆欧（一般应尽量不用此种型号地埋线）测试中如发现绝阻值低于合格要求，应查明原因。首先应检查线头是否潮湿，水中是否还有未抽出来的线头。排除上述原因。如仍不合格，即为实质性缺陷，可用“优选提线中交一公局集团北京建筑分公司◎室外埋地线路施工方案8法”迅速查出缺陷部位。方法如下：首先将线盘约1/2提出水面，再摇测绝阻值，会出现以下情况：1）绝阻值明显升高，说明缺陷在提出水面的线盘内。2）如绝阻值基本上无变化，说明缺陷在水中的线盘内。根据这个判断，再把有缺陷的线盘分成两份，放回或提出水面再测。以此类推，再分再测，逐渐缩小范围，便可准确找到缺陷部位。还要用兆欧表检查有无断芯故障，方法是线段的一端接表L极，一端放入水中，表的E极也放入水中，轻旋...
