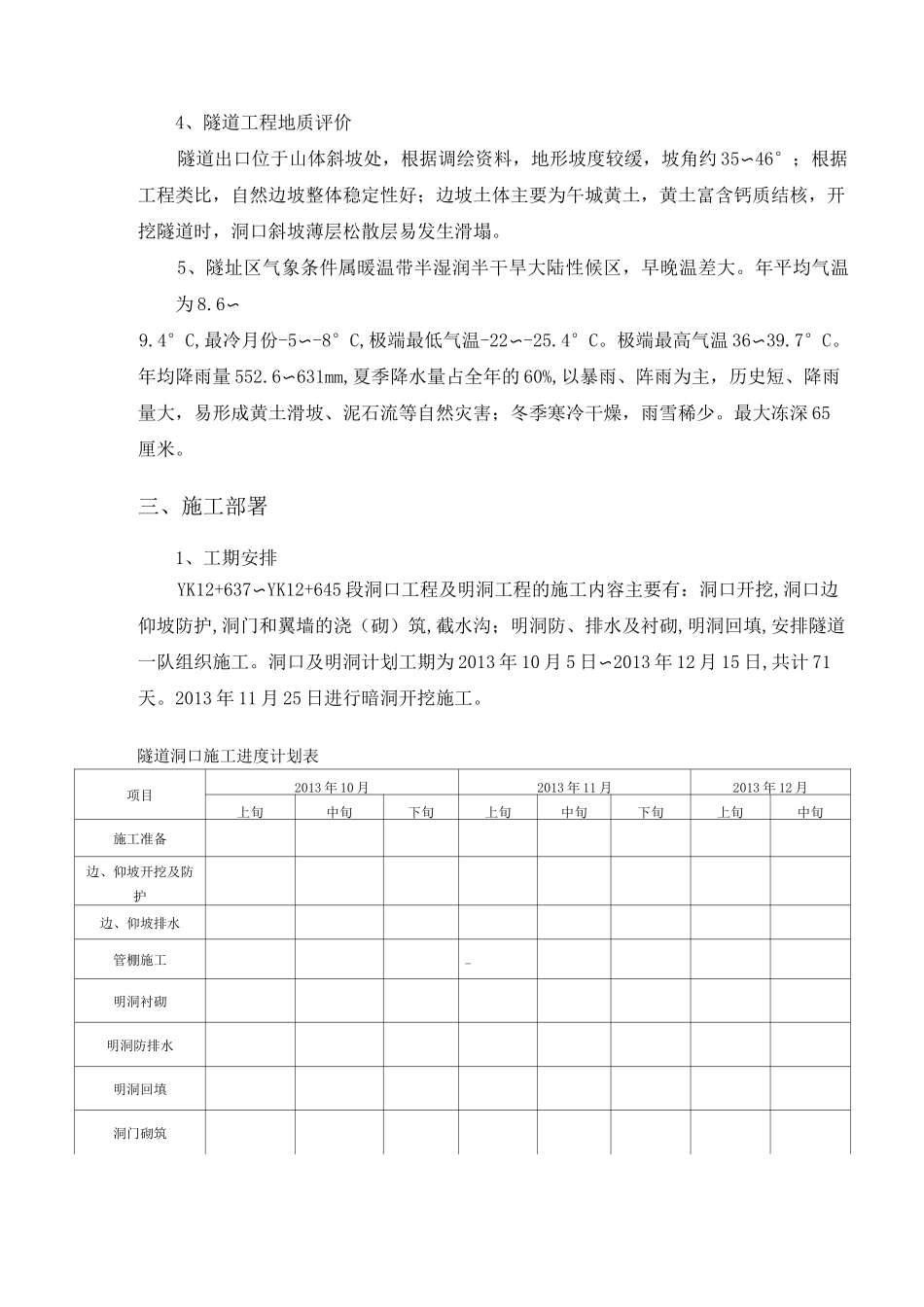

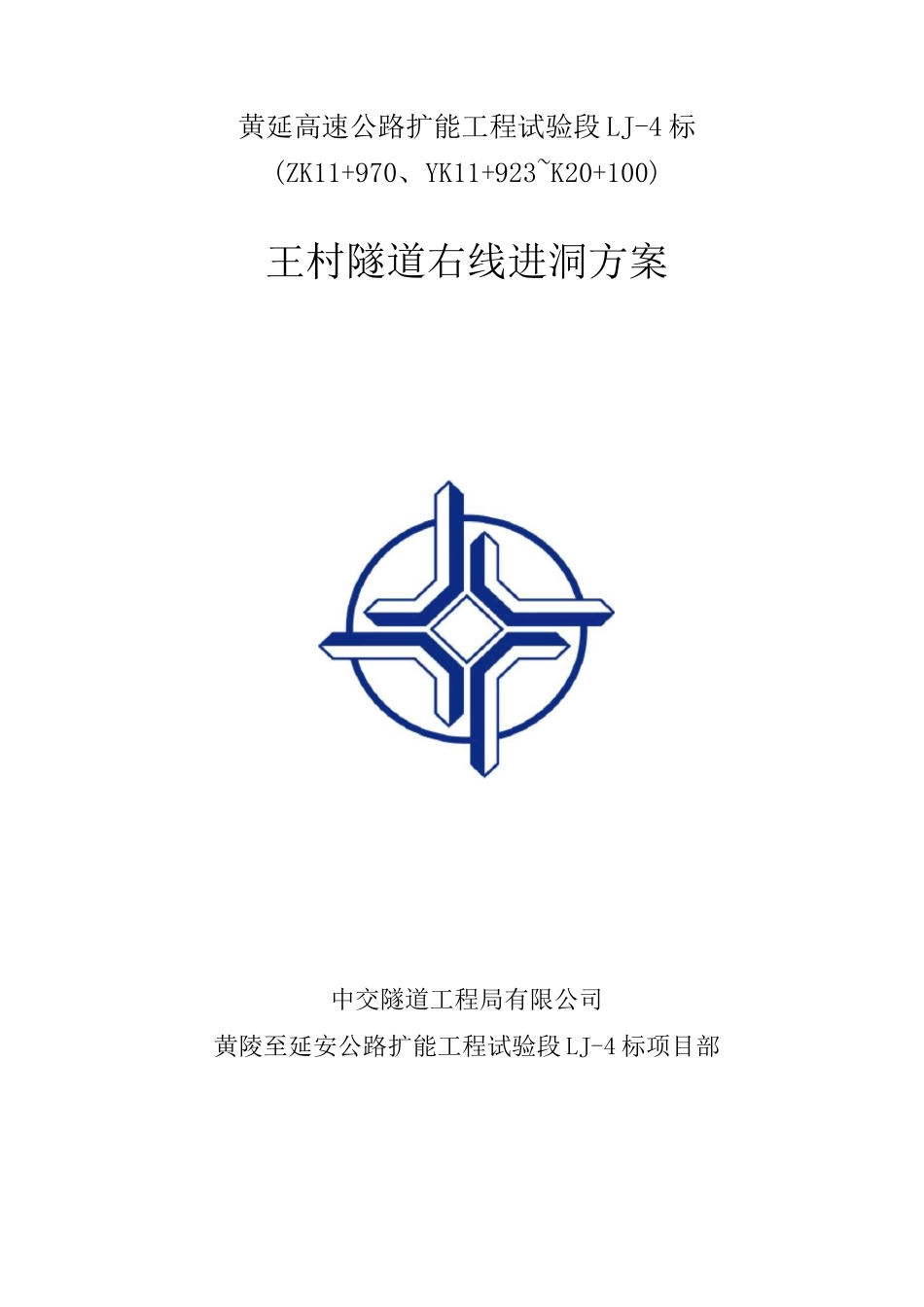

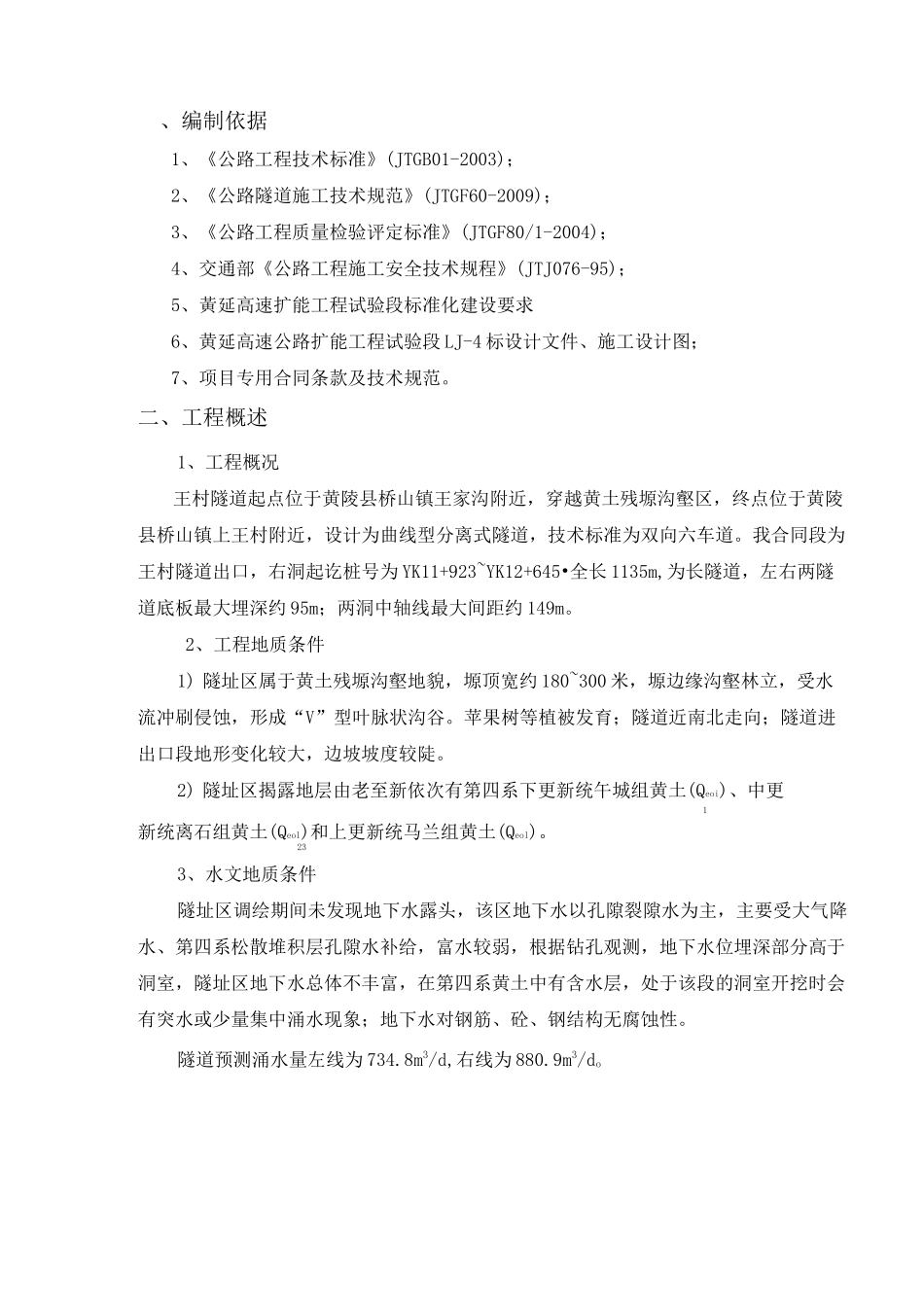

黄延高速公路扩能工程试验段LJ-4标(ZK11+970、YK11+923~K20+100)王村隧道右线进洞方案中交隧道工程局有限公司黄陵至延安公路扩能工程试验段LJ-4标项目部、编制依据1、《公路工程技术标准》(JTGB01-2003)；2、《公路隧道施工技术规范》(JTGF60-2009)；3、《公路工程质量检验评定标准》(JTGF80/1-2004)；4、交通部《公路工程施工安全技术规程》(JTJ076-95)；5、黃延高速扩能工程试验段标准化建设要求6、黄延高速公路扩能工程试验段LJ-4标设计文件、施工设计图；7、项目专用合同条款及技术规范。二、工程概述1、工程概况王村隧道起点位于黄陵县桥山镇王家沟附近，穿越黄土残塬沟壑区，终点位于黄陵县桥山镇上王村附近，设计为曲线型分离式隧道，技术标准为双向六车道。我合同段为王村隧道出口，右洞起讫桩号为YK11+923~YK12+645•全长1135m,为长隧道，左右两隧道底板最大埋深约95m；两洞中轴线最大间距约149m。2、工程地质条件1)隧址区属于黄土残塬沟壑地貌，塬顶宽约180~300米，塬边缘沟壑林立，受水流冲刷侵蚀，形成“V”型叶脉状沟谷。苹果树等植被发育；隧道近南北走向；隧道进出口段地形变化较大，边坡坡度较陡。2)隧址区揭露地层由老至新依次有第四系下更新统午城组黄土(Qeoi)、中更1新统离石组黄土(Qeol)和上更新统马兰组黄土(Qeol)。233、水文地质条件隧址区调绘期间未发现地下水露头，该区地下水以孔隙裂隙水为主，主要受大气降水、第四系松散堆积层孔隙水补给，富水较弱，根据钻孔观测，地下水位埋深部分高于洞室，隧址区地下水总体不丰富，在第四系黄土中有含水层，处于该段的洞室开挖时会有突水或少量集中涌水现象；地下水对钢筋、砼、钢结构无腐蚀性。隧道预测涌水量左线为734.8m3/d,右线为880.9m3/do4、隧道工程地质评价隧道出口位于山体斜坡处，根据调绘资料，地形坡度较缓，坡角约35〜46°；根据工程类比，自然边坡整体稳定性好；边坡土体主要为午城黄土，黄土富含钙质结核，开挖隧道时，洞口斜坡薄层松散层易发生滑塌。5、隧址区气象条件属暖温带半湿润半干旱大陆性候区，早晚温差大。年平均气温为8.6〜9.4°C,最冷月份-5〜-8°C,极端最低气温-22〜-25.4°C。极端最高气温36〜39.7°C。年均降雨量552.6〜631mm,夏季降水量占全年的60%,以暴雨、阵雨为主，历史短、降雨量大，易形成黄土滑坡、泥石流等自然灾害；冬季寒冷干燥，雨雪稀少。最大冻深65厘米。三、施工部署1、工期安排YK12+637〜YK12+645段洞口工程及明洞工程的施工内容主要有：洞口开挖,洞口边仰坡防护,洞门和翼墙的浇（砌）筑,截水沟；明洞防、排水及衬砌,明洞回填,安排隧道一队组织施工。洞口及明洞计划工期为2013年10月5日〜2013年12月15日,共计71天。2013年11月25日进行暗洞开挖施工。隧道洞口施工进度计划表项目2013年10月2013年11月2013年12月上旬中旬下旬上旬中旬下旬上旬中旬施工准备边、仰坡开挖及防护边、仰坡排水管棚施工-明洞衬砌明洞防排水明洞回填洞门砌筑洞顶排水2、人员、机械配备1）、作业层人员配置项目部将按照总体施工部署要求组织王村隧道右线明洞及管棚的施工，作业人员配置见下表。人员及工种构成人数（人）备注队长1技术员2安全员2出碴工6喷锚工35机修工4钢筋工10调度员1模板工6砼拌合工6砼输送工6砼工10防水工6普工5由工2管道工3合计1052）、现场管理人员配置隧道施工管理人员配备见下表。施工管理人员类别工作岗位负责人备注管理人员质量控制负责人陈曦安全控制负责人王乐宁砼进场负责人赵殿才、张振国机械设备负责人张琪调度侯全中现场负责人杨宜龙现场技术员姬东东3）、主要机械配置设备配套、选型以及设备配套数量满足隧道施工的总体进度的需要，并考虑留有备用试验仪器和质量检测设备的配备以满足工程需要和业主要求为原则。王村隧道施工主要资源配置表序号资源名称规格单位数量备注1挖掘机320C台22装载机ZL30台23大型自卸汽车北方奔驰量34混凝土喷射机射机SSP湿式台25管棚钻机(KY125型)台16高压注浆泵FBY-50/70台27混凝土输送泵HTB60台18空压机(20m3)台39手风钻台810发电机300千瓦台2四、隧道工程施工方案及施工方法大跨度黄土隧道，洞口埋深浅，土体结构较松散，土体自稳...
