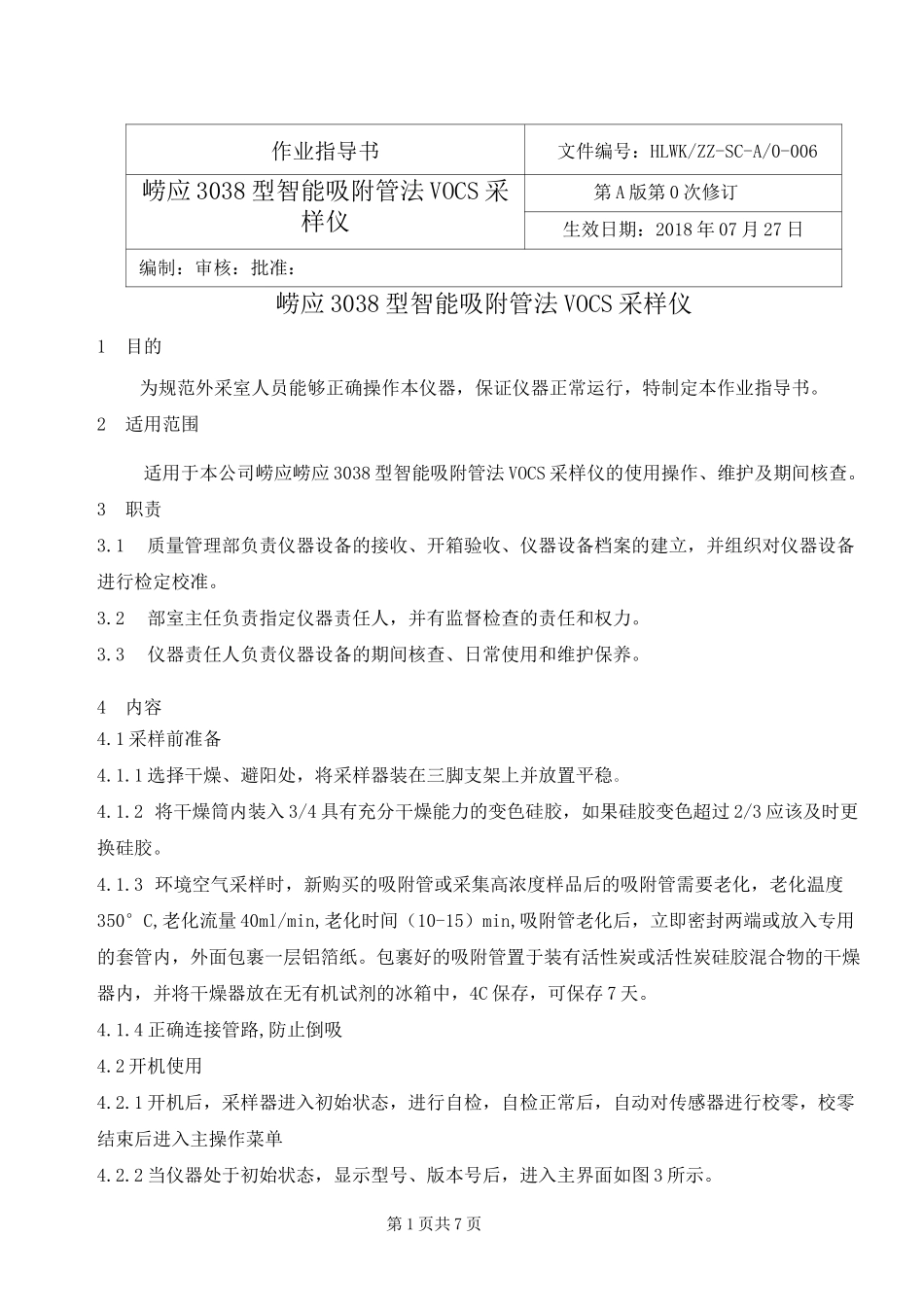

第1页共7页作业指导书文件编号：HLWK/ZZ-SC-A/0-006崂应3038型智能吸附管法VOCS采样仪第A版第0次修订生效日期：2018年07月27日编制：审核：批准：崂应3038型智能吸附管法VOCS采样仪1目的为规范外采室人员能够正确操作本仪器，保证仪器正常运行，特制定本作业指导书。2适用范围适用于本公司崂应崂应3038型智能吸附管法VOCS采样仪的使用操作、维护及期间核查。3职责3.1质量管理部负责仪器设备的接收、开箱验收、仪器设备档案的建立，并组织对仪器设备进行检定校准。3.2部室主任负责指定仪器责任人，并有监督检查的责任和权力。3.3仪器责任人负责仪器设备的期间核查、日常使用和维护保养。4内容4.1采样前准备4.1.1选择干燥、避阳处，将采样器装在三脚支架上并放置平稳。4.1.2将干燥筒内装入3/4具有充分干燥能力的变色硅胶，如果硅胶变色超过2/3应该及时更换硅胶。4.1.3环境空气采样时，新购买的吸附管或采集高浓度样品后的吸附管需要老化，老化温度350°C,老化流量40ml/min,老化时间（10-15）min,吸附管老化后，立即密封两端或放入专用的套管内，外面包裹一层铝箔纸。包裹好的吸附管置于装有活性炭或活性炭硅胶混合物的干燥器内，并将干燥器放在无有机试剂的冰箱中，4C保存，可保存7天。4.1.4正确连接管路,防止倒吸4.2开机使用4.2.1开机后，采样器进入初始状态，进行自检，自检正常后，自动对传感器进行校零，校零结束后进入主操作菜单4.2.2当仪器处于初始状态，显示型号、版本号后，进入主界面如图3所示。主界面左上方显示蓝牙打印机连接状态，，主界面右上方显示采样仪电池电1表示米①日期时钟②蓝牙连接③大气压测量①气压选择测量②气压设置值第2页共7页作业指导书文件编号：HLWK/ZZ-SC-A/0-006崂应3038型智能吸附管法VOCS采样仪第A版第0次修订生效日期：2018年07月27日11111设置采样文件维护图3主界面仪处于充满电状态；当电量低时，请及时充电以免影响采样仪的正常使用；主界面下方显示当前日期和时间，并切换显示气压及环境温度。采样仪在使用前务必通电预热15min。4.2.3设置。设置主要完成对采样仪的一些基本设置。进入“设置”菜单，显示如图4所示。图4设置界面图5大气压设置①日期时钟表示可设置采样仪日期和时钟，按确定键进入日期和时钟设置界面。②蓝牙连接为采样仪作为主机或从机连接其他蓝牙设备而预留的功能。目前该功能不能用。③大气压可以选择输入或测量，选择大气压选项进入大气压设置界面，如图5所示。选择①气压选择按确定键可实现测量和输入的切换。选择②气压设置值可对输入的大气压进行编辑。4.2.4采样4.2.4.1在主界面移动光标选择“采样”，按确定键进入采样界面，如图6所示。①采样模式时间②流量20ml/min③时间lOmin④启动采样图6采样设置①采样模式分为按照设定时间和按照设定体积两种采样模式，用户可根据监测要求，按确定键进行模式的切换。②流量可在(1O~200)ml/min范围内设置采样流量。荷泽合力万康环保科技有限公司图8文件页面图9数据查询界面③时间在99min范围内任意设置，该项根据采样模式切换而变化，例如采样模式切换为体积,该项目变为“体积”，采样体积可在9999ml范围内任意设置。以固定污染源采样为例，按照图2连接管路，将取样管插入到烟道中，并密封采样孔，将三通阀切换至旁路，设置采样流量和采样时间或采样体积，④启动采样抽取一段时间，达到清洗管路的目的。清洗完成后，停止采样，将三通阀切换至采样管路，再次④启动采样，采样界面如图7所示。根据设定的采样时间或采样体积完成采样。采样后，立即用密封帽将吸附管两段封闭，4°C避光保存，7天内分析。图7采样界面4.2.4.2每批样品应至少采集一根串联吸附管，用于监视采样是否穿透。4.2.4.3文件采样过程需要全程序空白采样，将密封保存的吸附管带到采样现场，同样品吸附管同时打开封帽接触现场环境空气，采样时全程序空白吸附管关闭封帽，采样结束后同样品吸附管接触环境空气，同时关闭封帽，按与样品相同的操作步骤进行处理和测定，用于检查从样品采集到分析全过程是否受污染。4.2.4.4采样过程中若需暂停，按“确定”键，采样仪器进入暂停状态，出现符号，采样泵停止，采样时间和体...
