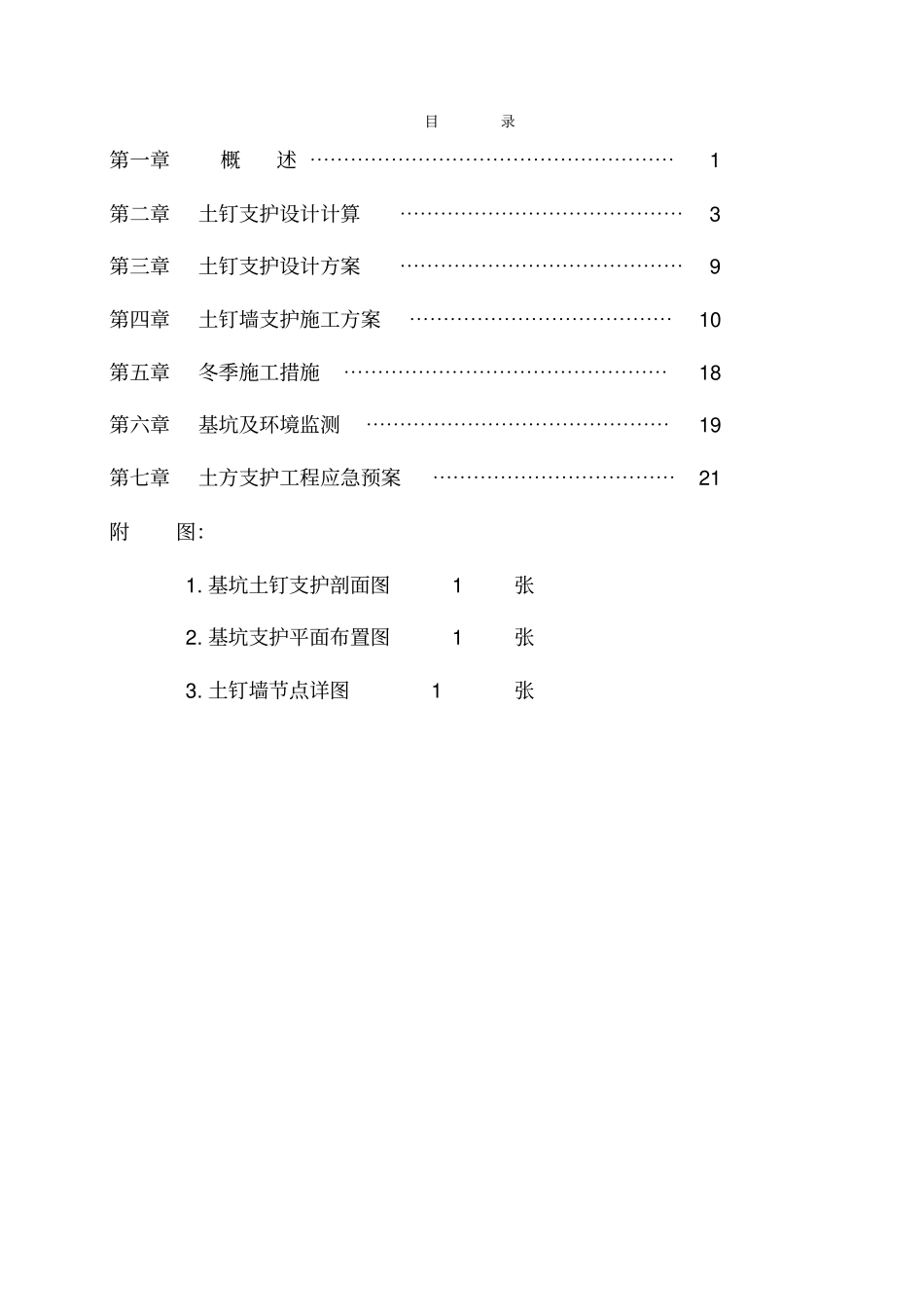

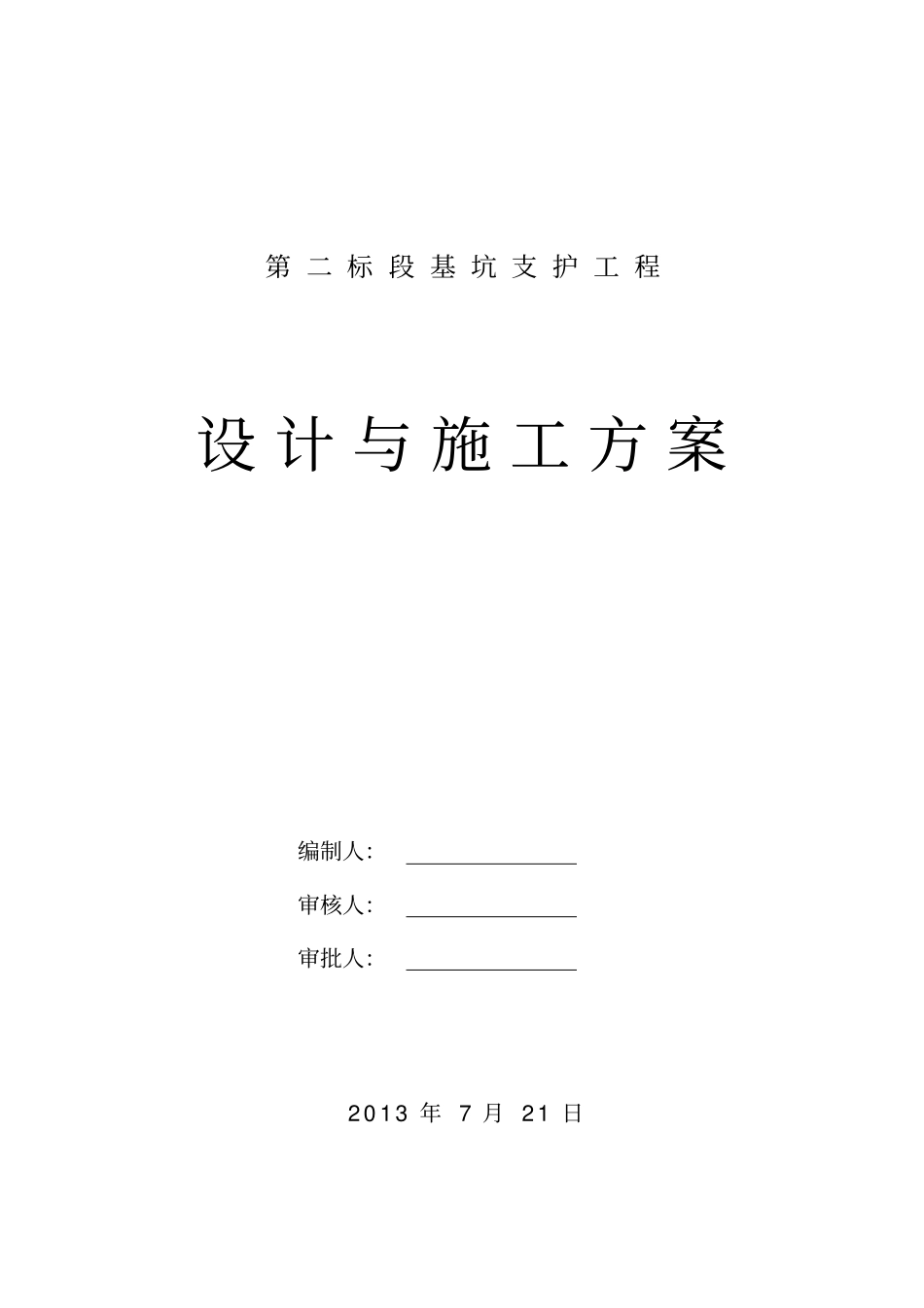

第二标段基坑支护工程设计与施工方案编制人：审核人：审批人：2013年7月21日土钉墙支护方案目录第一章概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第二章土钉支护设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第三章土钉支护设计方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9第四章土钉墙支护施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10第五章冬季施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18第六章基坑及环境监测⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19第七章土方支护工程应急预案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21附图：1.基坑土钉支护剖面图1张2.基坑支护平面布置图1张3.土钉墙节点详图1张消防水池基坑支护工程设计与施工方案1第一章概述一、工程概况科研中心项目消防水池工程。基坑开挖深度从自然地表下约6.00m。拟建场地位于中央路西侧，占地面积约350平方米，地上1层，设有地下室一层。二、工程地质、水文地质情况1、地形、地貌及周边情况本工程拟建场地地位于中央路西侧，原东校区内，该场地地貌单元属河谷平原的丘陵地带，地基土的成因类型为第四纪冲洪积形成的粘性土和白垩纪沉积不同程度的风化页岩、砂岩、砂质泥岩层。第四纪地层覆盖厚度大于80m，沉积地层为粘性土、砂土为主。场地施工范围内周围无污水管、给水管等地下管线。施工范围内无线塔及电杆，基坑开挖边线距原有建筑物距离均超过10m。2、工程地质特征本次勘探的最大深度（25.00m）范围内，土层主要为人工堆积层和第四纪冲洪积层。地层主要以填土、粉质粘土、第四纪Q4形成的堆残积粘性土层、及白垩纪形成的风化沉积岩层。据《岩土工程勘察报告》，其主要地层由上至下详细描述如下：①杂填土：杂色，以残土为主，含碎砖头、碎石、煤灰渣等建筑垃圾组成，层底埋深在0.5-1.0米，厚度为0.5-1.0米。②粉质粘土：黄色，可塑，土质较均匀，稍有光泽，无摇振反应，干强度和韧性中等，普遍分布于整个场地，厚度为2.2-3.5米。层底埋深3.2-4.0米。消防水池基坑支护工程设计与施工方案2③残积粉质粘土：黄黑色，完全风化成土状，有少量页岩碎屑，湿—饱和，干强度和韧性低，厚度为0.5-1.5米。层底埋深4.0-4.8米。④全风化砂岩：黄灰色，结构基本被破坏，风化蚀变明显，粉细砂状构造，成碎块松散体，碎块手捏即碎，干钻易钻进。厚度4.0-9.0米。层底埋深8.5-13.5米。厚度变化较大。⑤强风化砂质泥岩：灰黄色—灰色，强风化，泥质、凝灰质胶结，局部有钙质胶结，岩性均一，结构基本破坏，有残余结构强度，干钻钻进困难。揭露厚度16.5-25.5米。此层未揭穿。第二章土钉支护设计计算一、设计计算依据1、《建筑基坑工程技术规范》（JGJ120－2012）2、《混凝土结构设计规范》（GB50010-2002）3、《基坑土钉支护技术规程》（CECS96：97）5、《深基坑支护设计与施工》（中国建筑工业出版社）二、地质情况及采用参数1.杂填土：h1=1.00mc1=5.0kPaΦ1=10.0°γ1=18kN/m32.粉质粘土：h2=2.50mc2=18.3kPaΦ2=12.00°γ2=19.0kN/m33.粉质粘土：h3=1.50mc3=17.9kPaΦ3=11.20°γ3=19.1kN/m34.全风化砂岩：h4=5.00mc4=0kPaΦ4=25°γ2=19.0kN/m33.设定地面超载q=15kPa三、土钉设计计算遵循原则1.只考虑土钉的受拉作用；消防水池基坑支护工程设计与施工方案32.土钉的尺寸应满足设计内力的要求，同时应满足支护内部整体稳定性的需要。四、土钉支护各组成部分尺寸及参数的选取根据《建筑基坑工程技术规范》(YB9258－97)及《建筑基坑支护技术规程》(JGJ120－99)的有关规定，结合边坡特点，初步选取参数如下：1.土钉层数n=32.锚固体孔径0d=10cm3.锚固体水平间距Sh=2.00m,纵向间距Sv=1.50m4.土钉钻孔的向下倾角θ=10°5.边坡按1：0.34放坡，则坡角β=71°五、土钉支护设计计算书一、工程概况基坑开挖深度为6m，基坑坡角为71，采用土钉墙作围护结构，共设3道土钉。计算时考虑地面超载15kPa。----------------------------------------------------------------------设计项目:----------------------------------------------------------------------[设计简图]消防水池基坑支护工程设计与施工方案4----------------------------------------------------------------------[设计条件]...
