基坑支护施工方案喷锚、挂网、钢管桩VIP免费

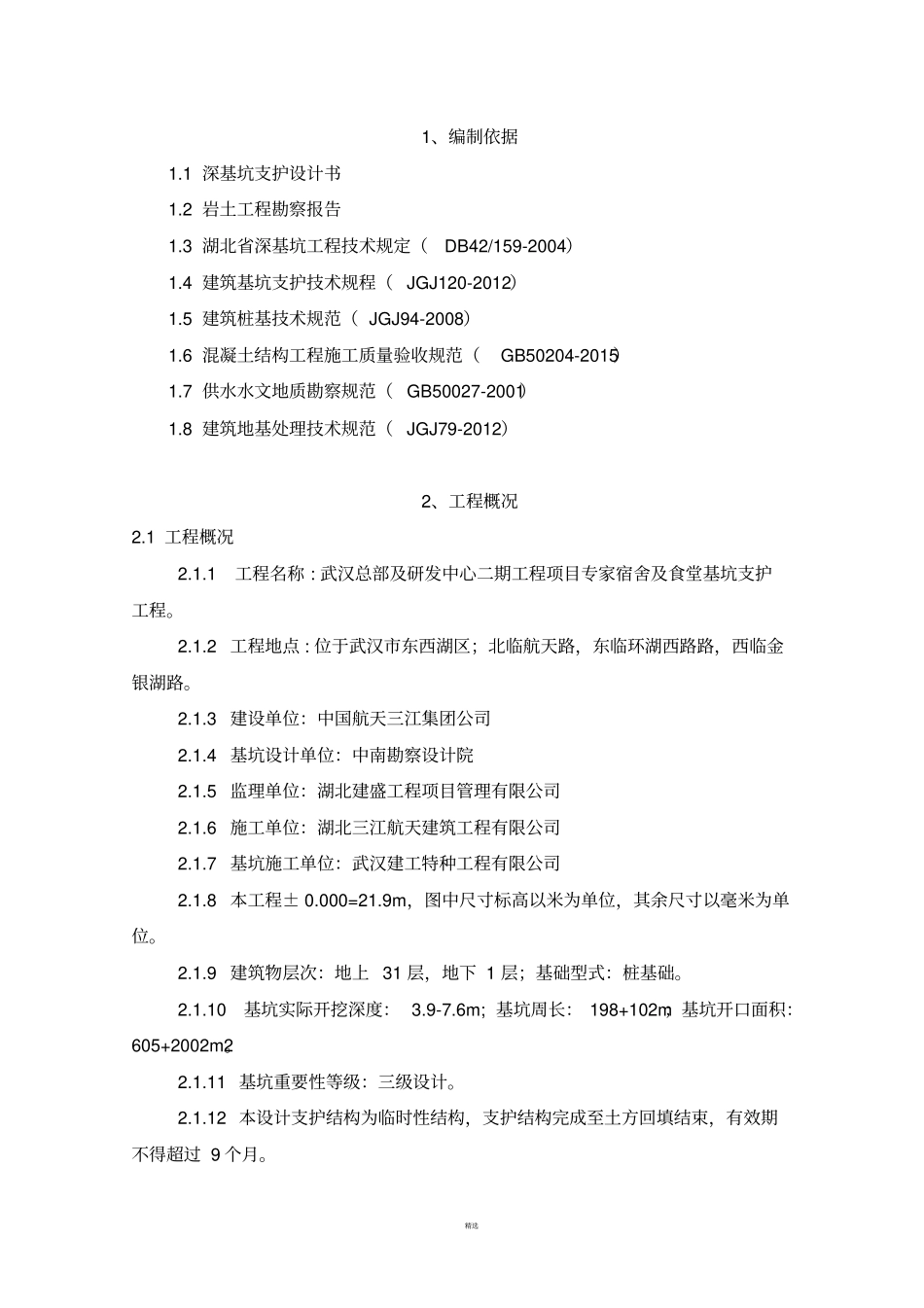

精选1、编制依据1.1深基坑支护设计书1.2岩土工程勘察报告1.3湖北省深基坑工程技术规定（DB42/159-2004）1.4建筑基坑支护技术规程（JGJ120-2012）1.5建筑桩基技术规范（JGJ94-2008）1.6混凝土结构工程施工质量验收规范（GB50204-2015）1.7供水水文地质勘察规范（GB50027-2001）1.8建筑地基处理技术规范（JGJ79-2012）2、工程概况2.1工程概况2.1.1工程名称:武汉总部及研发中心二期工程项目专家宿舍及食堂基坑支护工程。2.1.2工程地点:位于武汉市东西湖区；北临航天路，东临环湖西路路，西临金银湖路。2.1.3建设单位：中国航天三江集团公司2.1.4基坑设计单位：中南勘察设计院2.1.5监理单位：湖北建盛工程项目管理有限公司2.1.6施工单位：湖北三江航天建筑工程有限公司2.1.7基坑施工单位：武汉建工特种工程有限公司2.1.8本工程±0.000=21.9m，图中尺寸标高以米为单位，其余尺寸以毫米为单位。2.1.9建筑物层次：地上31层，地下1层；基础型式：桩基础。2.1.10基坑实际开挖深度：3.9-7.6m;基坑周长：198+102m；基坑开口面积：605+2002m2。2.1.11基坑重要性等级：三级设计。2.1.12本设计支护结构为临时性结构，支护结构完成至土方回填结束，有效期不得超过9个月。精选2.2场区周边环境本基坑工程主要为武汉总部及研发中心二期工程项目（东区）专家宿舍及食堂基坑支护工程。基坑周长约198+102m。基坑北侧为联通路，西侧为金银湖路，基坑坡顶线距规划红线约15m。西南侧为自有建设地。2.3场地工程地质和水文地质条件2.3.1根据北京航天勘察设计研究院有限公司2016.05提供的《中国航天三江集团公司总部及研发中心二期（东区）岩土工程勘察报告》，场区与基坑支护相关的地层空间分布如下：名称埋深(m)厚度(m)颜色、状态承载力(kPa)压缩模量(MPa)天然重度(kN/m)内聚力(kPa)内摩擦角(°)(1)素填土0.0-0.00.3～1.6杂色，松散----17.710.08.0(2)淤泥0.6~1.31.10～1.80灰黑色，流塑402.016.17.03.0(3)粉质粘土0.3～0.60.80～2.00褐黄色，可塑1205.519.124.012.0(4-1)粉质粘土0.3～210.40～4.10褐黄色，可塑2009.019.630.014.0(4-2)粉质粘土1.8～181.40～11.3褐黄色，硬塑38014.019.740.016.02.3.2场地地下水主要为赋存于杂填土中的上层滞水，上层滞水主要由地表水源、大气降水和生活用水补给，上层滞水水量受环境因素影响较大。基坑大部分采用自然放坡，坡率为1：0.75~1：1.0，局部采用悬臂钢管桩结构+桩顶放坡；根据场区工程地质条件和水文地质条件，对基坑周围1.5米宽的地面用厚50mm的素砼进行进行硬化。基坑坡顶四周设置排水沟，截面尺寸300×300mm，砖砌砂浆抹平，按3%坡率流入集水井中，统一排入市政排水系统。精选3、工程特点3.1支护工程量按中南勘察设计院（湖北）有限责任公司提供的设计图纸，以及现场实际要求，主要工程量如下：土钉挂网喷射砼护面约（钢板网部分）：约2140平方米微型压浆钢管桩约:800m3.2工程特点及实施难点3.1.1按现场实际情况，对应设计标高，其基坑实际开挖深度为3.9-7.6米不等。支护设计以放坡土钉挂网喷锚、钢管桩为主。对本基坑而言土方开挖是关键，土方施工必须密切配合支护施工单位施工。3.1.2该工程施工场地较为开阔，基坑北面分别布置临建、道路及材料堆场，对施工安全影响较大。土方开挖采取水平分段、垂直分层的方法施工，开挖一段、支护一段。4、施工组织管理4.1施工组织部署4.1.1该工程施工组织以喷锚网支护施工为主。4.1.2整个工程分喷射砼施工、微型钢管桩辅助施工，通过平衡协调及调度，紧密地组织成一体。4.1.3整体施工喷射砼施工、钢管桩为主体，其余工艺可交叉作业。一切施工管理到人、材、机，首先满足主体施工，确保主工艺施工总进行计划的实施。4.2施工协调管理4.2.1与设计单位的协调①进一步了解设计意图及工程要求，根据设计意图提出具体施工实施方案。②会同业主、监理根据现场实际对设计提出建议，完善设计内容和设备选型。③协调施工中需与设计人员协商解决的问题，解决不可预测因素引起的其它问题。4.2.2与监理公司及业主的协调①在施工过程中，严格按照业主及监理公司批准的施工方案进行，对施工进度和施工质量的管理，在施工自检上，接受监理...
