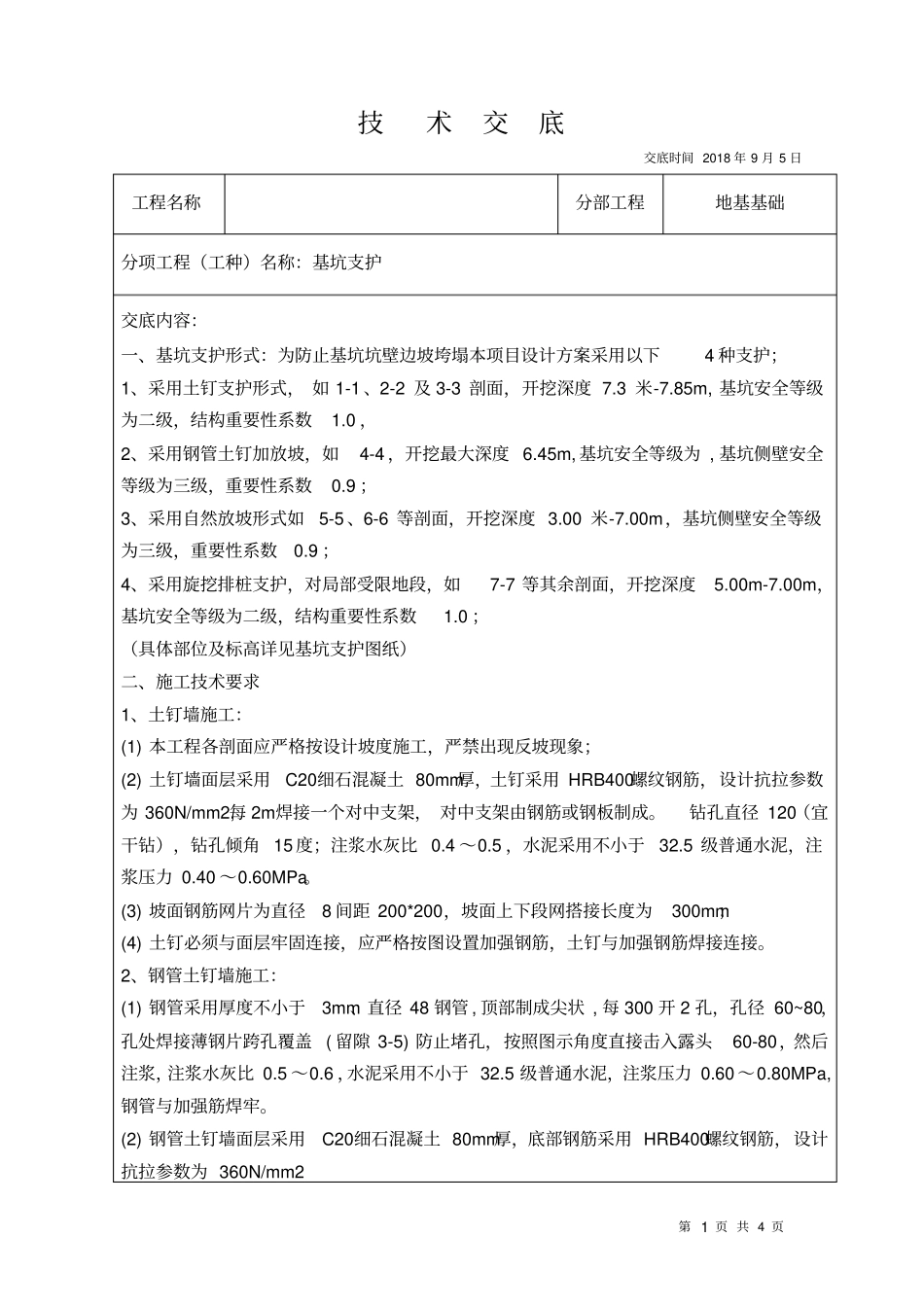

第1页共4页技术交底交底时间2018年9月5日工程名称分部工程地基基础分项工程（工种）名称：基坑支护交底内容：一、基坑支护形式：为防止基坑坑壁边坡垮塌本项目设计方案采用以下4种支护；1、采用土钉支护形式，如1-1、2-2及3-3剖面，开挖深度7.3米-7.85m,基坑安全等级为二级，结构重要性系数1.0，2、采用钢管土钉加放坡，如4-4，开挖最大深度6.45m,基坑安全等级为,基坑侧壁安全等级为三级，重要性系数0.9；3、采用自然放坡形式如5-5、6-6等剖面，开挖深度3.00米-7.00m，基坑侧壁安全等级为三级，重要性系数0.9；4、采用旋挖排桩支护，对局部受限地段，如7-7等其余剖面，开挖深度5.00m-7.00m，基坑安全等级为二级，结构重要性系数1.0；（具体部位及标高详见基坑支护图纸）二、施工技术要求1、土钉墙施工：(1)本工程各剖面应严格按设计坡度施工，严禁出现反坡现象；(2)土钉墙面层采用C20细石混凝土80mm厚，土钉采用HRB400螺纹钢筋，设计抗拉参数为360N/mm2,每2m焊接一个对中支架，对中支架由钢筋或钢板制成。钻孔直径120（宜干钻），钻孔倾角15度；注浆水灰比0.4～0.5，水泥采用不小于32.5级普通水泥，注浆压力0.40～0.60MPa。(3)坡面钢筋网片为直径8间距200*200，坡面上下段网搭接长度为300mm；(4)土钉必须与面层牢固连接，应严格按图设置加强钢筋，土钉与加强钢筋焊接连接。2、钢管土钉墙施工：(1)钢管采用厚度不小于3mm、直径48钢管,顶部制成尖状,每300开2孔，孔径60~80，孔处焊接薄钢片跨孔覆盖(留隙3-5)防止堵孔，按照图示角度直接击入露头60-80，然后注浆，注浆水灰比0.5～0.6，水泥采用不小于32.5级普通水泥，注浆压力0.60～0.80MPa,钢管与加强筋焊牢。(2)钢管土钉墙面层采用C20细石混凝土80mm厚，底部钢筋采用HRB400螺纹钢筋，设计抗拉参数为360N/mm2第2页共4页(3)坡面钢筋网片为直径6.5间距200*200，坡面上下段网搭接长度为300mm(4)土钉必须与面层牢固连接，应严格按图设置加强钢筋，土钉与加强钢筋焊接连接。3、自然放坡施工：(1)本工程各剖面应严格按设计坡度及标高施工，严禁出现反坡现象。(2)放坡坡度见图注，做法见各剖图大样图。其余见各剖面图大样图。(3)局部填土中如遇侧壁少量石块，可以先清除换上较好的填土进行压实后再修放坡。(4)钢丝网片必须与打入土中钢筋牢固联接好，且注意出土面15～20。（做法详见大样图）4、旋挖排桩支护施工：(1)本基坑地下室开挖最大深度为8m，基坑侧壁安全等级为二级，在四周基坑坡脚处应设置排水沟；(2)边坡顶堆载不得大于20Kpa，基坑挖至基底后应立即进行地下室结构的施工，以避免基坑暴露时间过长；(3)排桩及顶部设置纵向压顶梁混凝土标号C25,断面如各图。桩纵筋锚入梁内不少于35d；(4)排桩间土防护采用如下示意图，挂网8@200双向,喷射混凝土,混凝土标号C20，80厚；(5)基坑土方开挖及地下室施工期间，应对支护边坡及周边建筑分别进行变形监测，注意防范周边地下水管或不明水源的影响。(6)基坑支护旋挖桩钢筋笼配筋表：第3页共4页三、泄排水系统：1、各支护均设置泄水管，见各自大样图示：2、泄水管长度、放置，必须严格按照图及规范进行，保证畅通。横向间距在杂填土底不大于1.50m，在其他土层中不大于3m。3、排水沟和积水井布置应在基础500mm以外，距离坡脚不小于300mm，用砖砌。4、应该专人检查泄水管通畅和排水沟情况，如有堵塞立即清理；当发现有下水道等泄漏的水源时，应将其截流或引走。四、本工程各剖面应严格按设计坡度施工，严禁出现反坡现象，具体要求如下：1、原材料应按照有关规范进行质量检验、对有关材料及施工质量进行有关检验；监理对有关尺寸、标高等按图全程监控。2、按照《建筑基坑支护技术规程》5.4.10条对土钉进行有关抗拔力验收检验，每种类型不得少于3根，且不少于总数的1%。锚管抗拔试验按照总根数1%且不少于3根抗拔试验，拉力不小3KN/m,3、按照《建筑基坑支护技术规程》应对排桩进行有关低应变完整性检验，检验数不少于总数的20%。五、基坑安全使用注意事项及其他1、本基坑施工前必须查明场地周边已有管（网）线位置及埋深，然后方可开挖。2、本基坑为临时性建筑，基坑开挖至基坑底后应及时进行基础施工及...
