基坑支护测量专项施工方案VIP免费

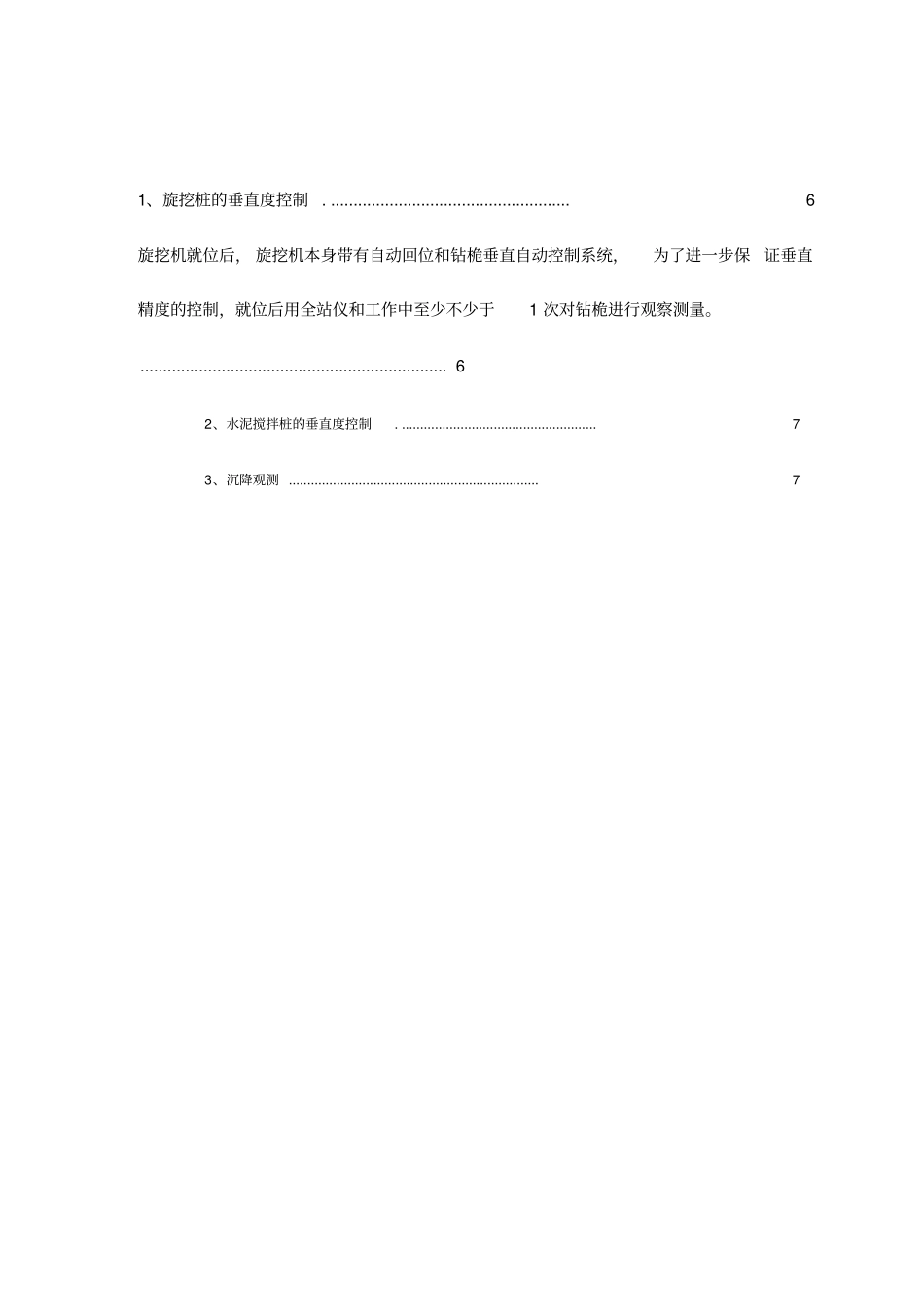

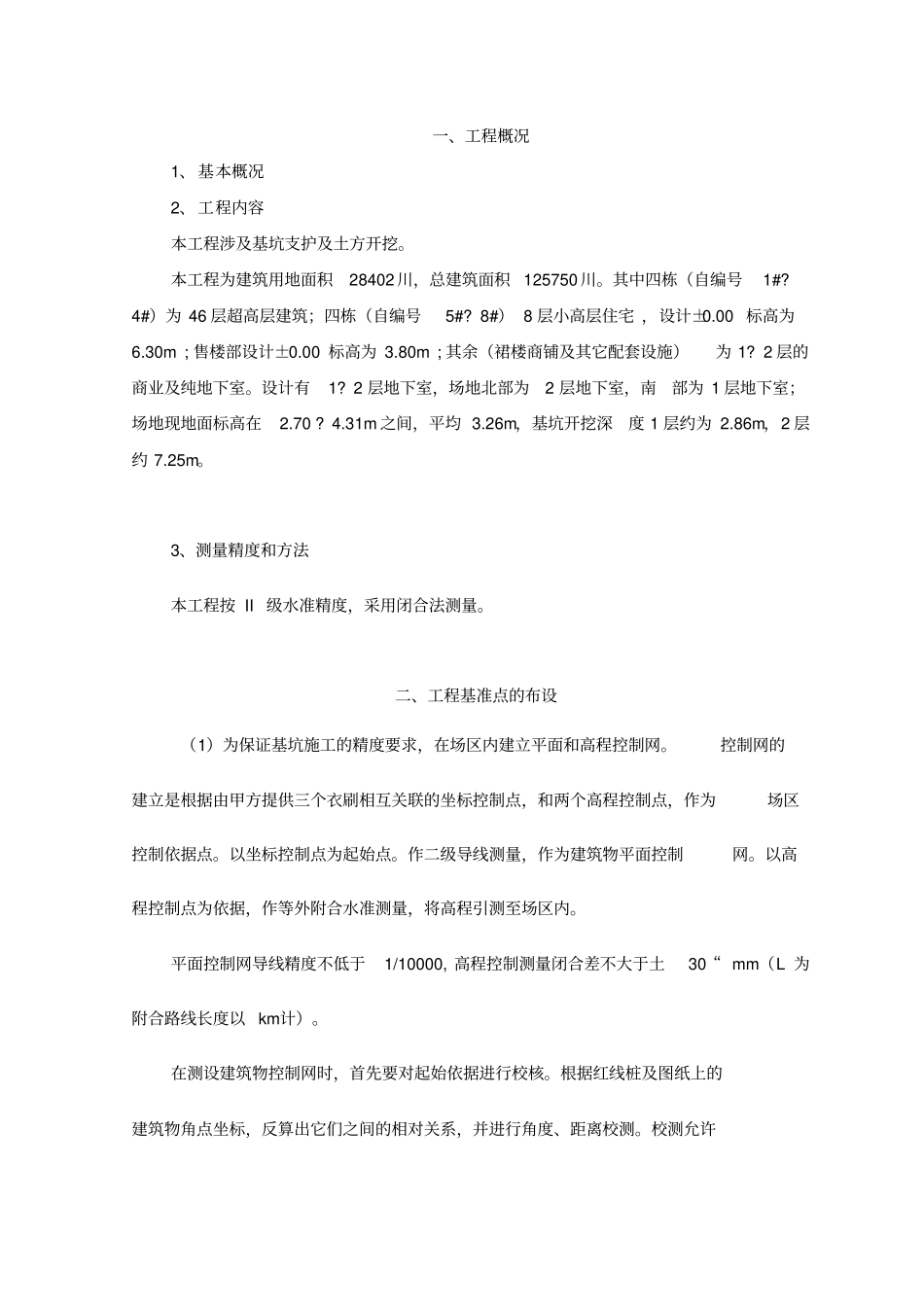

目录、工程概况.............................................................1二、工程基准点的布设1三、场区平面控制网布设2（一）.........................................................场区平面控制网布设原贝U2（1）由于基坑支护施工的特点，平面控制的要求要高于高程控制。..............2（二）......................................................场区平面控制网的布设及复测3将基坑各段面转折处的坐标确定，将其连线，然后确定各桩桩位的水平方位。..⋯3四、场区高程控制网布设3（一）.高程控制网的布设原则3（二）.咼程控制94五、各分项工程测量控制961、旋挖桩的垂直度控制......................................................6旋挖机就位后，旋挖机本身带有自动回位和钻桅垂直自动控制系统，为了进一步保证垂直精度的控制，就位后用全站仪和工作中至少不少于1次对钻桅进行观察测量。....................................................................62、水泥搅拌桩的垂直度控制......................................................73、沉降观测....................................................................7一、工程概况1、基本概况2、工程内容本工程涉及基坑支护及土方开挖。本工程为建筑用地面积28402川，总建筑面积125750川。其中四栋（自编号1#?4#）为46层超高层建筑；四栋（自编号5#?8#）8层小高层住宅，设计±0.00标高为6.30m;售楼部设计±0.00标高为3.80m;其余（裙楼商铺及其它配套设施）为1?2层的商业及纯地下室。设计有1?2层地下室，场地北部为2层地下室，南部为1层地下室；场地现地面标高在2.70?4.31m之间，平均3.26m，基坑开挖深度1层约为2.86m，2层约7.25m。3、测量精度和方法本工程按II级水准精度，采用闭合法测量。二、工程基准点的布设（1）为保证基坑施工的精度要求，在场区内建立平面和高程控制网。控制网的建立是根据由甲方提供三个衣刷相互关联的坐标控制点，和两个高程控制点，作为场区控制依据点。以坐标控制点为起始点。作二级导线测量，作为建筑物平面控制网。以高程控制点为依据，作等外附合水准测量，将高程引测至场区内。平面控制网导线精度不低于1/10000,高程控制测量闭合差不大于土30“mm（L为附合路线长度以km计）。在测设建筑物控制网时，首先要对起始依据进行校核。根据红线桩及图纸上的建筑物角点坐标，反算出它们之间的相对关系，并进行角度、距离校测。校测允许误差：角度为土12〃；距离相对精度不低于为1/15000.对起始高程点应用附合水准测量进行校核，高程校测闭合差不大于土10mm/(n为测站数)。以此作为保证施工精度控制的首要条件。(2)在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准基点间埋设半永久性高程点，埋设3?6个月后，再进行联测，测出场区半永性点的高程，该点也可作为以后沉降观测的基准点。(3)场区内至少应有3个基准点，基准准点的间距应小于1km，距离建筑应大于25m，距离回土边线应不小于15m。(4)基准点埋深及形式。图1控制点做法在本工程中，水准点和平面控制点设在一起。如图1所示。一、钢筋混凝土2、回填土3、混凝土三、场区平面控制网布设(一)?场区平面控制网布设原则(1)由于基坑支护施工的特点，平面控制的要求要高于高程控制（2）平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；（3）选点应选在通视条件良好、安全、易保护的地方；（4）桩位用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。（二）?场区平面控制网的布设及复测由于该工程占地面积较大，根据总平面图利用NTS-312全站仪（测角1”，测距1+1PPM），从高级起算点在场区布测一条十字型导线，然后采用极坐标法，定出建筑物纵横两条主轴线，经角度、距离校测符合点位限差要求后，作为主场区首级平面控制网。地下室外边线控制应与主场区首级平面控制同时进行，并要进行相互校核。场区平面控制网的精度等级根据建筑变形测量规程JGJ/T8-97要求，控制网的技术指标必须符合表1的规定。控制网的技术指标表1等级测角中误差（〃）边长相对中误差II级±1/20000将基坑...
