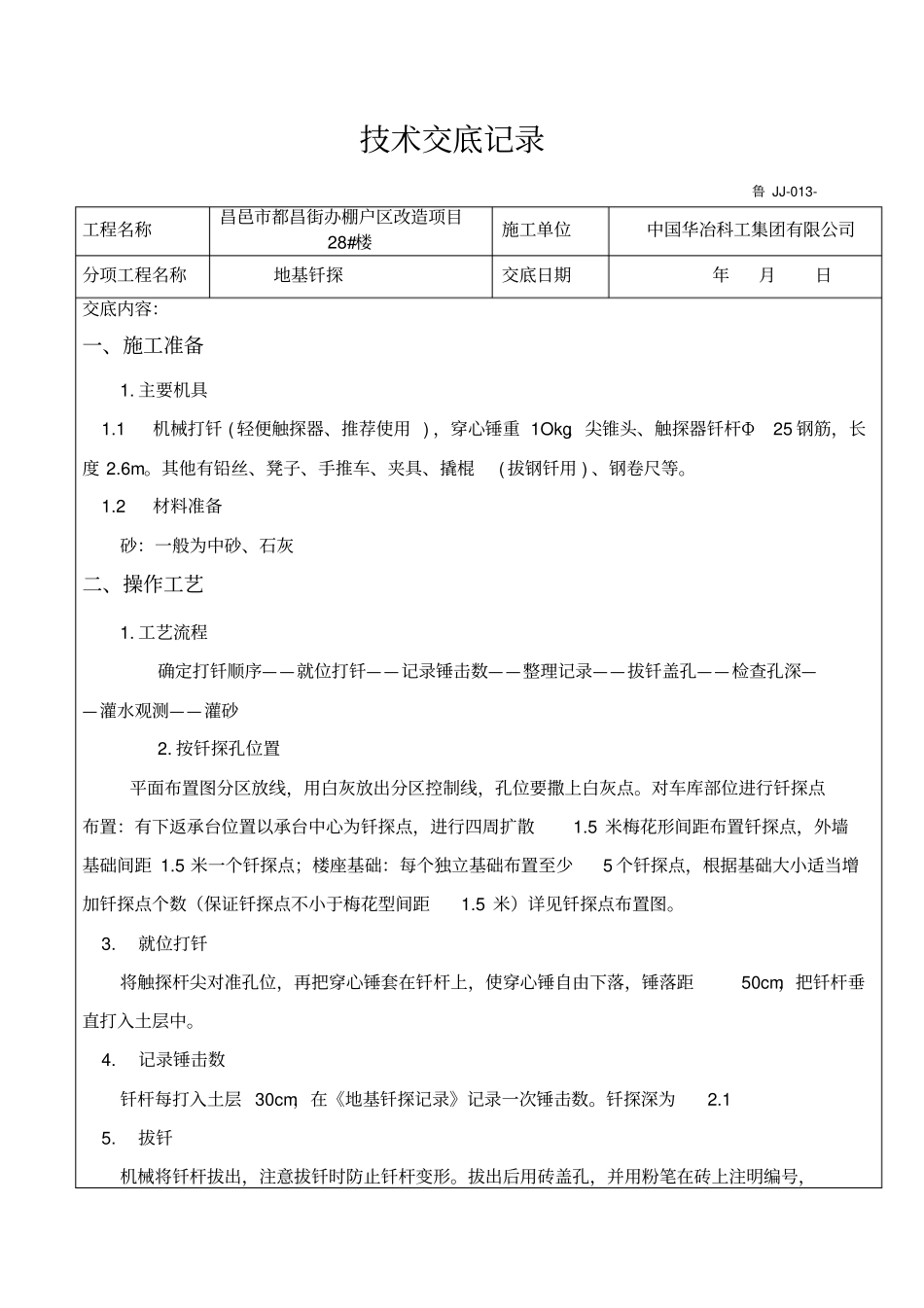

技术交底记录鲁JJ-013-工程名称昌邑市都昌街办棚户区改造项目28#楼施工单位中国华冶科工集团有限公司分项工程名称地基钎探交底日期年月日交底内容：一、施工准备1.主要机具1.1机械打钎(轻便触探器、推荐使用)，穿心锤重1Okg，尖锥头、触探器钎杆Φ25钢筋，长度2.6m。其他有铅丝、凳子、手推车、夹具、撬棍(拔钢钎用)、钢卷尺等。1.2材料准备砂：一般为中砂、石灰二、操作工艺1.工艺流程确定打钎顺序——就位打钎——记录锤击数——整理记录——拔钎盖孔——检查孔深——灌水观测——灌砂2.按钎探孔位置平面布置图分区放线，用白灰放出分区控制线，孔位要撒上白灰点。对车库部位进行钎探点布置：有下返承台位置以承台中心为钎探点，进行四周扩散1.5米梅花形间距布置钎探点，外墙基础间距1.5米一个钎探点；楼座基础：每个独立基础布置至少5个钎探点，根据基础大小适当增加钎探点个数（保证钎探点不小于梅花型间距1.5米）详见钎探点布置图。3.就位打钎将触探杆尖对准孔位，再把穿心锤套在钎杆上，使穿心锤自由下落，锤落距50cm，把钎杆垂直打入土层中。4.记录锤击数钎杆每打入土层30cm，在《地基钎探记录》记录一次锤击数。钎探深为2.15.拔钎机械将钎杆拔出，注意拔钎时防止钎杆变形。拔出后用砖盖孔，并用粉笔在砖上注明编号，以备验槽时使用。6.移位将触探杆搬到下一个孔位，以便继续打钎。7.灌砂打完得钎孔，首先经过质检人员和工长检查孔深与记录无误后，然后经过验槽合格后，方可进行灌砂。灌砂时每填入30cm左右，须用钢筋捣实一次。8.整理记录按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过监理单位、单位工程技术负责人、质检员、资料员签字后归档。归档钎探记录表必须使用黑色签字笔填写，字迹要工整，不可有改动迹象。三、钎探技术要求1.基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。2.根据设计图纸绘制钎探孔位平面布置图，在图上标清孔位编号。3.要求钎探前，将所有轴线及基础的定位尺寸线放出，放出后再进行钎孔布置。4.对于筏板基础要全部钎探，其他无基础部位无需钎探。5.钎探孔位平面布置图放线并撒白灰点。要求最外侧探孔伸出垫层外边线50cm。6.注意钎杆上30cm的标识横线。7.8.夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。四、质量要求及成品保护1.钎探深度必须符合要求，锤击数记录准确，不得作假钎。2.钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。3.钎探完毕后，应作好标记，保护好钎孔，未经质量检查、有关工长复验，不得堵塞或灌排列方式基槽宽度检验深度检验间距中心一排〈0.81.21.0~1.5视地层复杂情况定两排错开0.8-2.01.5梅花型〉2.02.1砂。五、注意质量问题1.基土必须在干燥的情况下进行。受雨后不得钎探。2.如打钎进行不下去时，应请示有关技术人员，适当移位打钎，不得不打钎而任意填写锤击数。3.记录和平面布置图的整理:在记录表上用有色铅笔或符号将不同的锤击数孔位分别记录。4.在钎孔平面布置图上，注明过硬或过软孔号的位置，以便设计勘查人员进行分析处理。5.操作人员要专心施工，扶锤人员与扶钎杆人员要密切配合，精力集中，以防出现以外事故。6.为了防止钎孔的位置、打钎的力度、钎孔的深度产生错乱，要求打钎人员应尽量保持稳定，轻易不要临时抽调人员或频繁换人。7.打钎工作进行前，一定要对打钎人员进行交底，提出打钎质量和生产安全的具体要求。8.打钎一定要打够要求的步数和每步的深度，按照要求每个钎孔分五步击打，每步打入300mm，打钎记录人员对每步击打的锤数要认真、诚实地填写打钎记录表。六、安全措施1.所有现场施工人员必须佩带安全帽。2.现场施工人员严禁在施工过程中抽烟、嬉闹，不能光膀子施工。3.操作人员要专心施工，扶锤人员与扶钎杆人员要密切配合，以防出现意外事故。4.严禁往基槽内乱扔材料杂物，防止砸伤基槽内施工人员。5.严格遵守各项安全规定，杜绝违章现象。项目专业技术负责人：交底人：接收人：山东省建设工程质量监督总站监制
