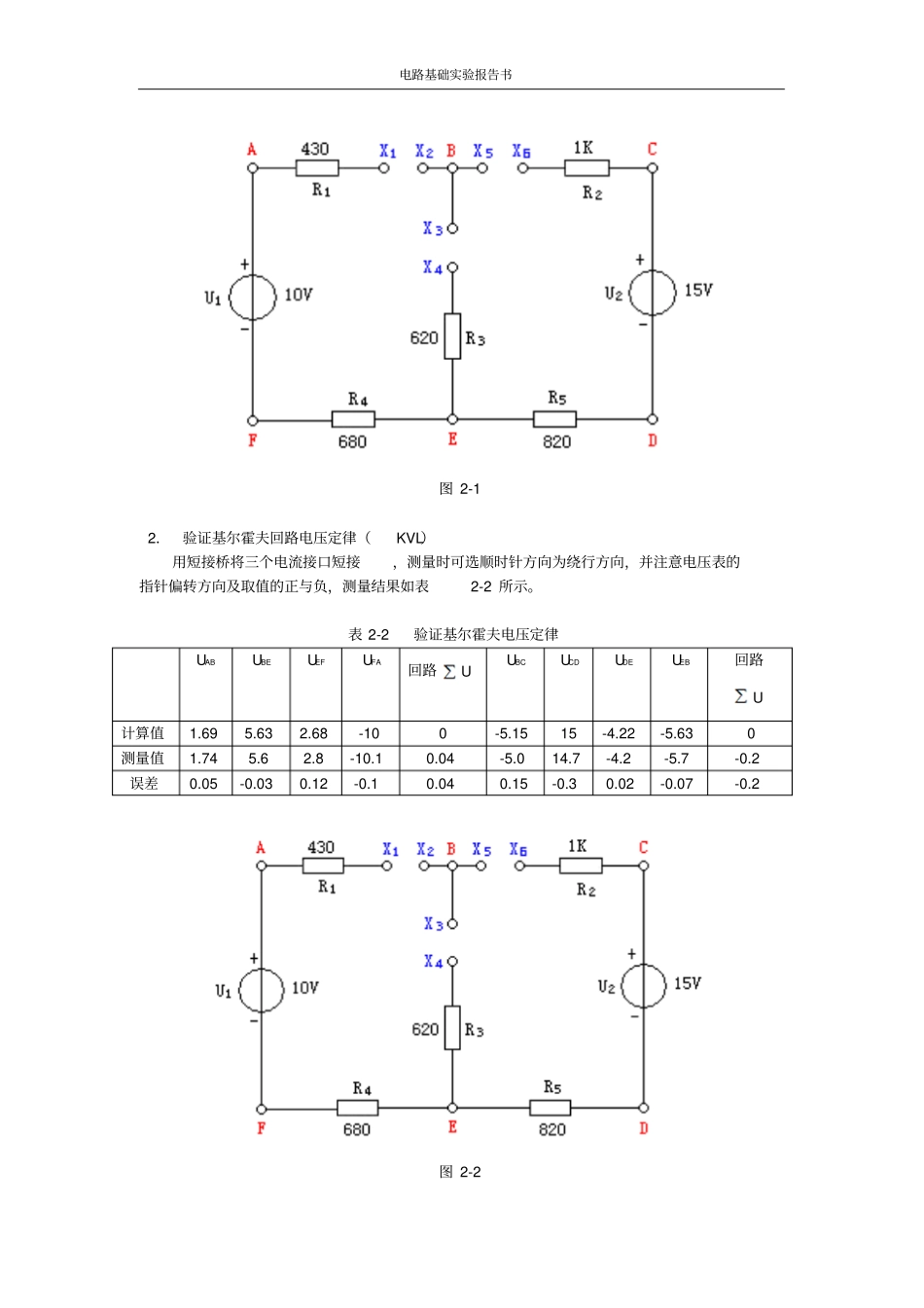

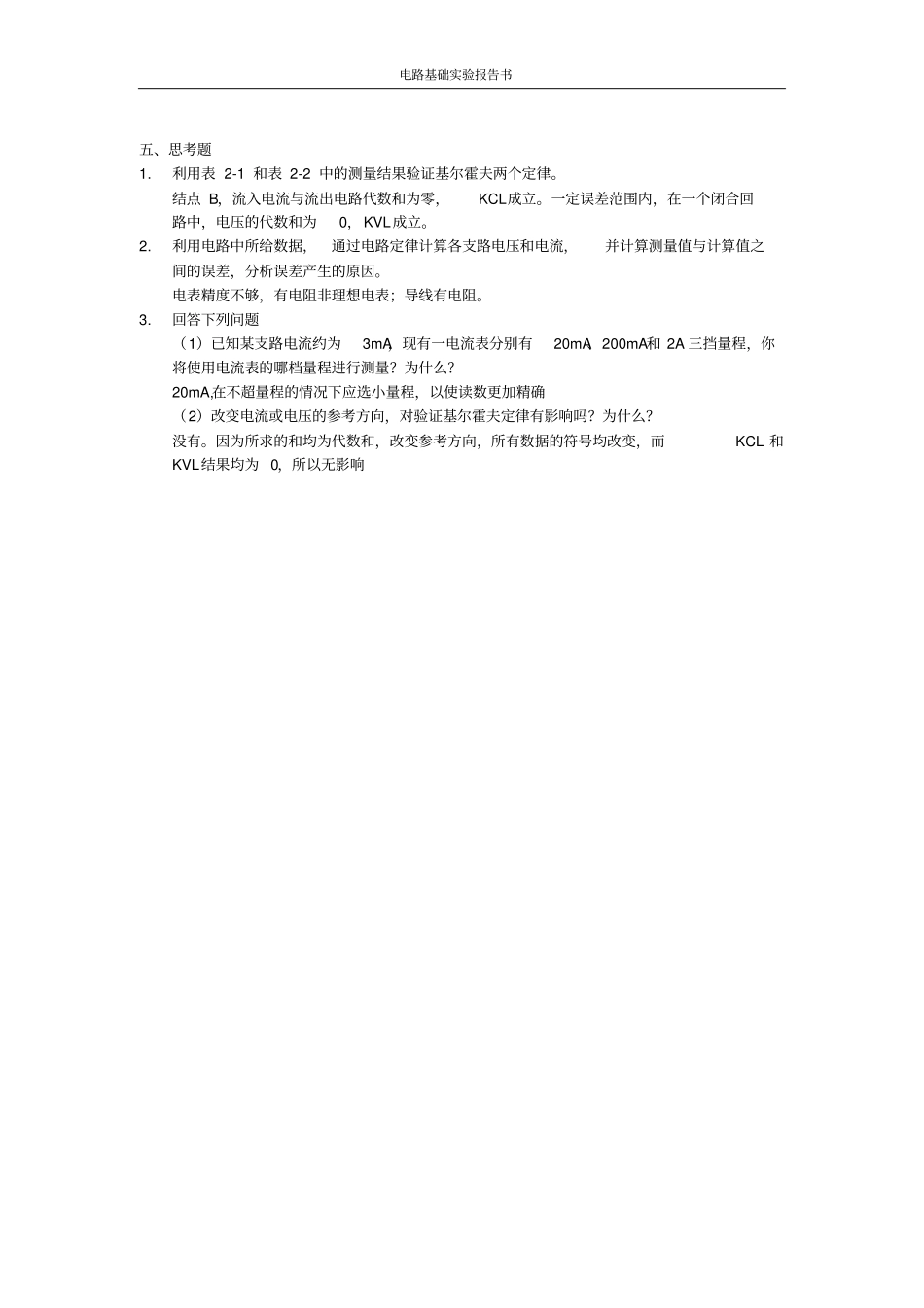

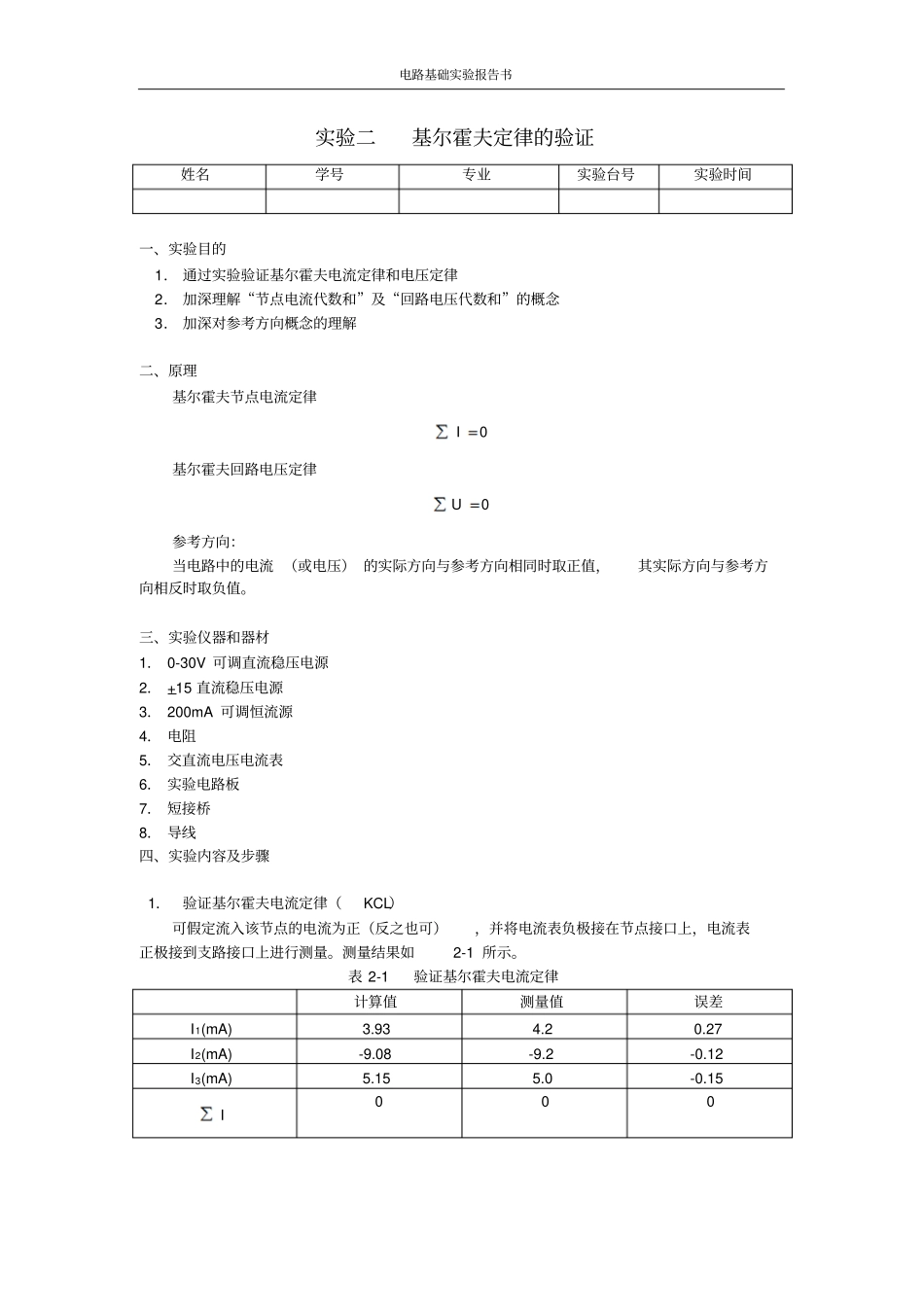

电路基础实验报告书实验二基尔霍夫定律的验证姓名学号专业实验台号实验时间一、实验目的1．通过实验验证基尔霍夫电流定律和电压定律2．加深理解“节点电流代数和”及“回路电压代数和”的概念3．加深对参考方向概念的理解二、原理基尔霍夫节点电流定律0I基尔霍夫回路电压定律0U参考方向：当电路中的电流（或电压）的实际方向与参考方向相同时取正值，其实际方向与参考方向相反时取负值。三、实验仪器和器材1．0-30V可调直流稳压电源2．+15直流稳压电源3．200mA可调恒流源4．电阻5．交直流电压电流表6．实验电路板7．短接桥8．导线四、实验内容及步骤1．验证基尔霍夫电流定律（KCL）可假定流入该节点的电流为正（反之也可），并将电流表负极接在节点接口上，电流表正极接到支路接口上进行测量。测量结果如2-1所示。表2-1验证基尔霍夫电流定律计算值测量值误差I1(mA)3.934.20.27I2(mA)-9.08-9.2-0.12I3(mA)5.155.0-0.15I000电路基础实验报告书图2-12．验证基尔霍夫回路电压定律（KVL）用短接桥将三个电流接口短接，测量时可选顺时针方向为绕行方向，并注意电压表的指针偏转方向及取值的正与负，测量结果如表2-2所示。表2-2验证基尔霍夫电压定律UABUBEUEFUFA回路UUBCUCDUDEUEB回路U计算值1.695.632.68-100-5.1515-4.22-5.630测量值1.745.62.8-10.10.04-5.014.7-4.2-5.7-0.2误差0.05-0.030.12-0.10.040.15-0.30.02-0.07-0.2图2-2电路基础实验报告书五、思考题1.利用表2-1和表2-2中的测量结果验证基尔霍夫两个定律。结点B，流入电流与流出电路代数和为零，KCL成立。一定误差范围内，在一个闭合回路中，电压的代数和为0，KVL成立。2.利用电路中所给数据，通过电路定律计算各支路电压和电流，并计算测量值与计算值之间的误差，分析误差产生的原因。电表精度不够，有电阻非理想电表；导线有电阻。3.回答下列问题（1）已知某支路电流约为3mA，现有一电流表分别有20mA、200mA和2A三挡量程，你将使用电流表的哪档量程进行测量？为什么？20mA,在不超量程的情况下应选小量程，以使读数更加精确（2）改变电流或电压的参考方向，对验证基尔霍夫定律有影响吗？为什么？没有。因为所求的和均为代数和，改变参考方向，所有数据的符号均改变，而KCL和KVL结果均为0，所以无影响
