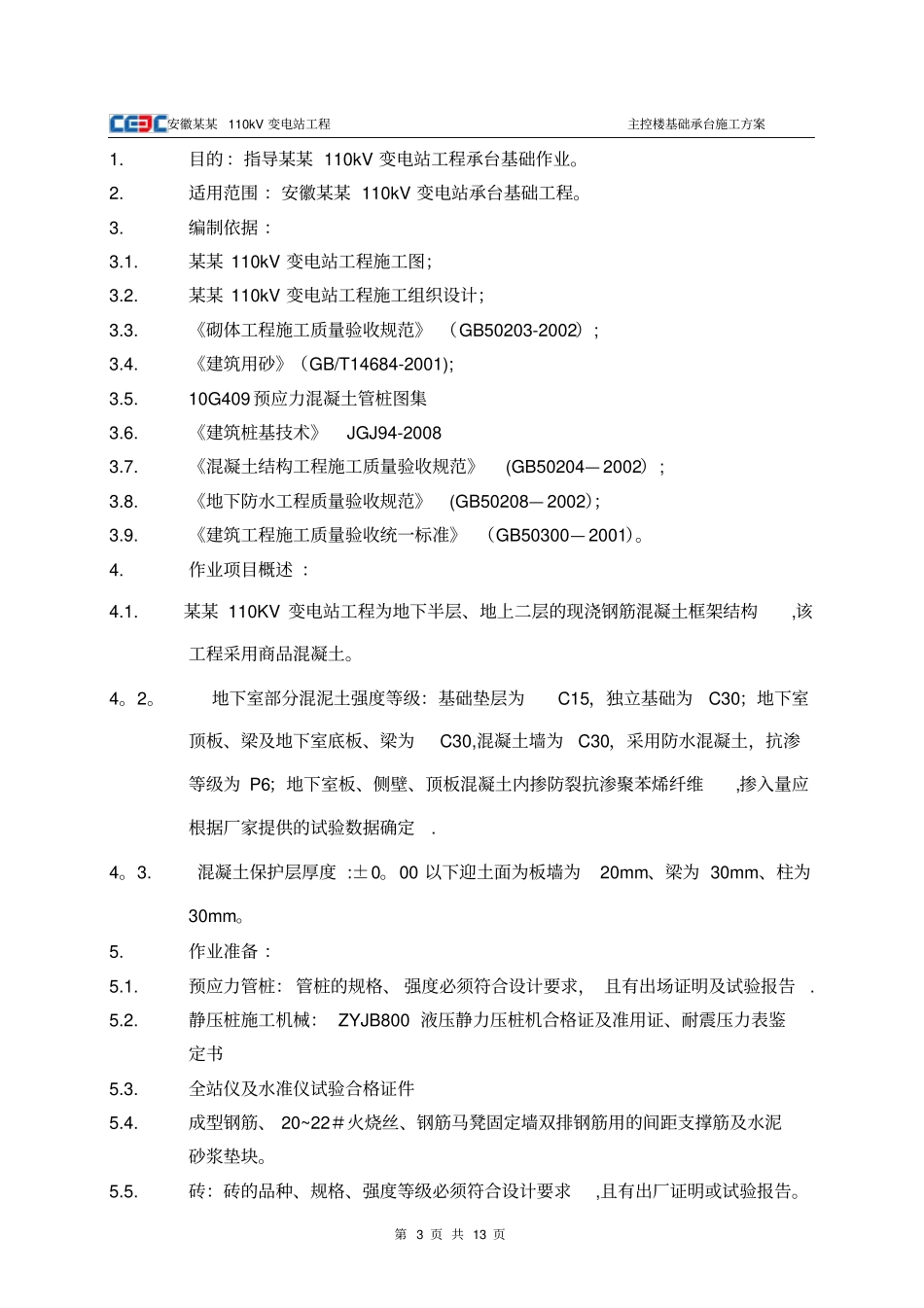

安徽某某110kV变电站工程主控楼基础承台施工方案第1页共13页某某110kV变电站工程主控楼基础承台施工方案中能建安徽电力建设第二工程公司某某110kV变电站工程施工项目部(章）年月日安徽某某110kV变电站工程主控楼基础承台施工方案第2页共13页批准：年月日审核：年月日编制:年月日安徽某某110kV变电站工程主控楼基础承台施工方案第3页共13页1.目的：指导某某110kV变电站工程承台基础作业。2.适用范围：安徽某某110kV变电站承台基础工程。3.编制依据：3.1.某某110kV变电站工程施工图；3.2.某某110kV变电站工程施工组织设计；3.3.《砌体工程施工质量验收规范》（GB50203-2002）;3.4.《建筑用砂》（GB/T14684-2001);3.5.10G409预应力混凝土管桩图集3.6.《建筑桩基技术》JGJ94-20083.7.《混凝土结构工程施工质量验收规范》(GB50204—2002）;3.8.《地下防水工程质量验收规范》(GB50208—2002）；3.9.《建筑工程施工质量验收统一标准》（GB50300—2001）。4.作业项目概述：4.1.某某110KV变电站工程为地下半层、地上二层的现浇钢筋混凝土框架结构,该工程采用商品混凝土。4。2。地下室部分混泥土强度等级：基础垫层为C15，独立基础为C30；地下室顶板、梁及地下室底板、梁为C30,混凝土墙为C30，采用防水混凝土，抗渗等级为P6；地下室板、侧壁、顶板混凝土内掺防裂抗渗聚苯烯纤维,掺入量应根据厂家提供的试验数据确定.4。3.混凝土保护层厚度:±0。00以下迎土面为板墙为20mm、梁为30mm、柱为30mm。5.作业准备：5.1.预应力管桩：管桩的规格、强度必须符合设计要求，且有出场证明及试验报告.5.2.静压桩施工机械：ZYJB800液压静力压桩机合格证及准用证、耐震压力表鉴定书5.3.全站仪及水准仪试验合格证件5.4.成型钢筋、20~22＃火烧丝、钢筋马凳固定墙双排钢筋用的间距支撑筋及水泥砂浆垫块。5.5.砖：砖的品种、规格、强度等级必须符合设计要求,且有出厂证明或试验报告。安徽某某110kV变电站工程主控楼基础承台施工方案第4页共13页5.6.水泥:强度等级32.5以上矿渣硅酸盐水泥、普通硅酸盐水泥。不同品种的水泥,不得混合使用。5.7.砂：中砂，过5mm孔径筛，含泥量规定如下：M5以下≤10%M5以上≤5%且不得含有草根等杂物。6.作业条件：6.1.静压桩施工作业面已经完成施工，能够保证静压桩施工正常进行。6.2.已经做好桩位控制网格，做好全场高程控制网.6.3.已放好基础轴线和边线，立好皮数杆,并办完预检手续.6.4.根据皮数杆最下面一层砖的标高，拉线检查基础垫层，表面标高是否合适,如第一层砖的水平灰缝大于20mm时，应先用细石砼找平，严禁在砌筑砂浆中掺细石处理或砂浆找平，更不允许砍砖包合子找平。6.5.常温施工时，粘土砖必须在砌筑前一天浇水湿润,一般以水浸入四边1。5厘米左右为宜。6.6.砂浆配合比，已经试验室确定.准备好砂浆试模。7.作业顺序：7。1静压桩施工承台垫层浇筑承台砖模砌筑基础梁垫层及主控楼底板垫层浇筑基础梁砖模砌筑钢筋绑扎基础混凝土浇筑8.作业方法：8.1.静压桩施工8.1.1静压桩施工机械组装完成，并能正常运行。8.1.2架好全站仪、水准仪,确认每个桩的高程及站内位置.8。1。3用全站仪控制桩位，水准仪控制高程，桩位偏差控制在桩直径或边长的1/3以内.8。1.4基槽土方开挖,清修基槽.开始垫层浇筑，并完成截桩施工，随后完成桩内钢筋笼放置。8.2.砖模砌筑8.2.1拌制砂浆：8.2.1.1砂浆的配合比应采用重量比,并应经试验确定.水泥称量精确度控制在±2％以内，砂、石灰膏、电石膏、粉煤灰和磨细生石灰等精确度控制在±5%以内.安徽某某110kV变电站工程主控楼基础承台施工方案第5页共13页8.2。1。2砂浆应采用机械拌合。先倒砂子、水泥、掺合料，最后倒水。拌合时间不得少于1。5min。8.2.1.3水泥砂浆和水泥混合砂浆必须在拌成3h内使用完毕。8。2.1.4每层楼或250m3砌体中各种砂浆,每台搅拌机至少应制作一组试块（每组6块），如砂浆强度等级或配合比变更时，还应制作试块.8.2.2组砌方法：8.2。2。1组砌方法应正确，一般采用满丁满条排砖法.8。2.2.2砌筑时，必须里外咬槎或跳步槎，上下层错缝。宜采用“三一”砌砖法（即一铲灰、一块砖、一挤揉）。严禁用水冲灌的操作方法。8.2。3排砖撂底:8.2。3...
