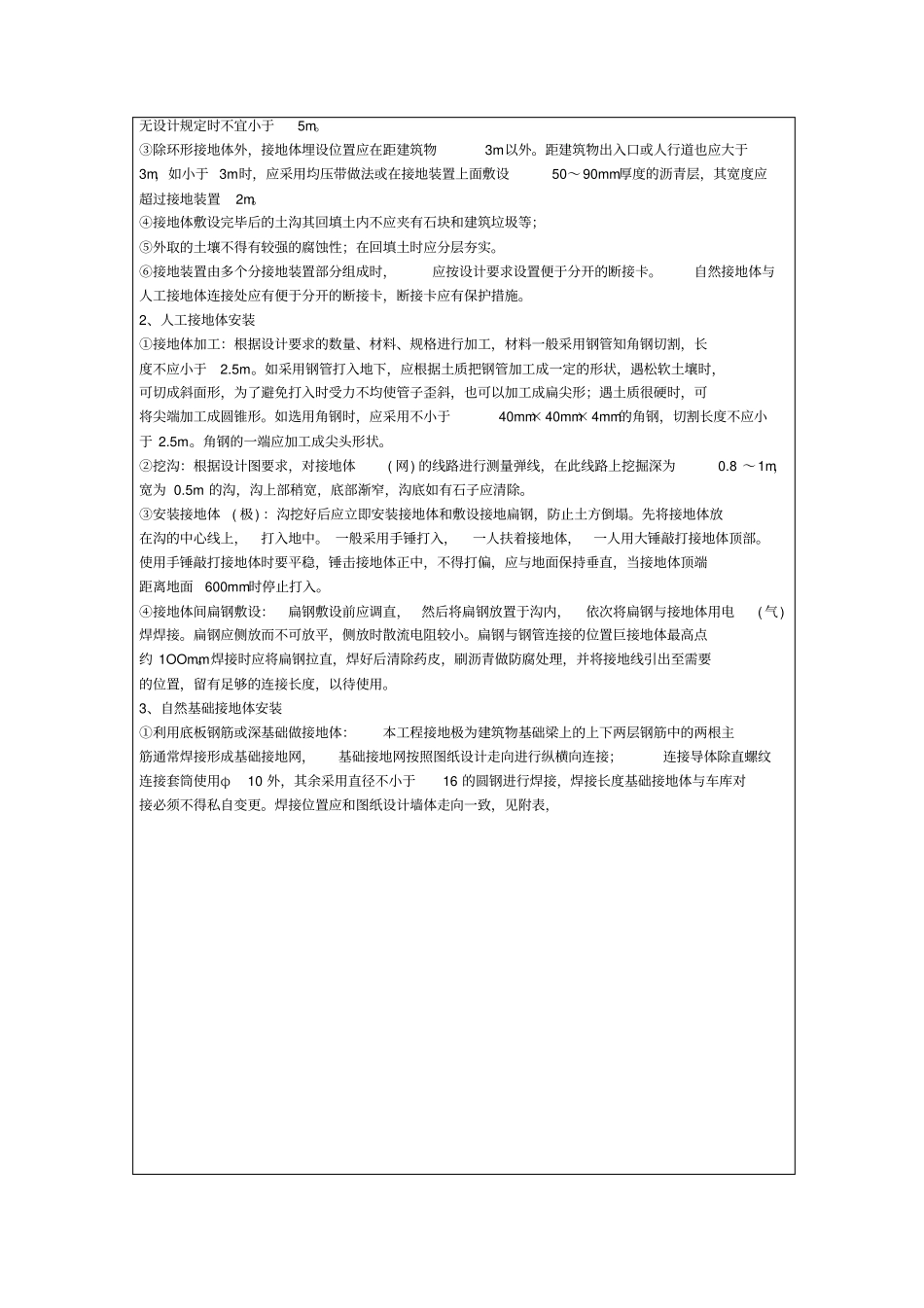

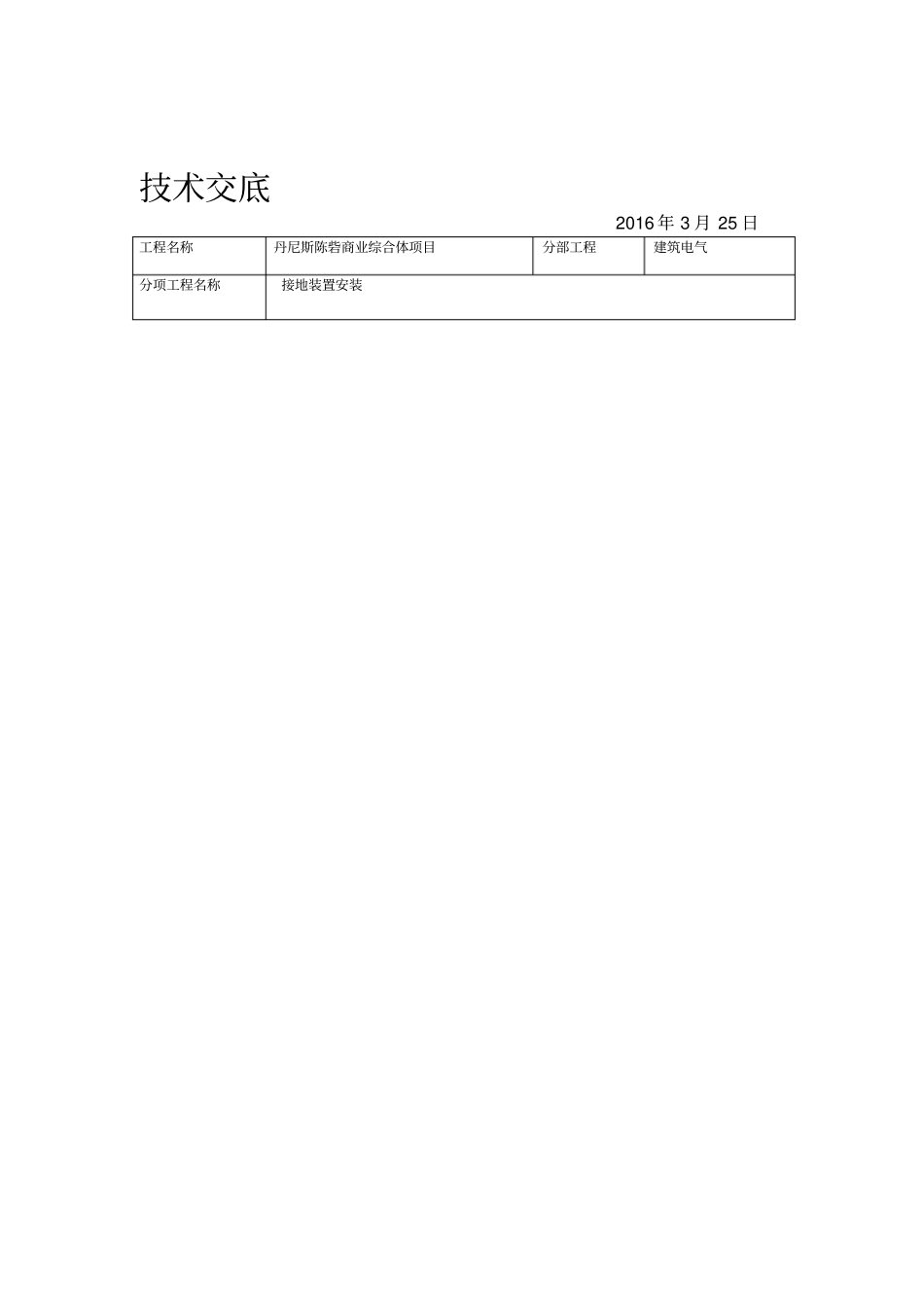

技术交底2016年3月25日工程名称丹尼斯陈砦商业综合体项目分部工程建筑电气分项工程名称接地装置安装交底内容：一、施工准备：1、主要机具（1）电焊机、钢锯、手锤、细线；（2）测量工具：ZC-8型接地摇表、卷尺。2、材料要求（1）主材：Φ10镀锌圆钢，-40×4镀锌扁钢。镀锌均要热镀锌国标材料。（2）辅材：Φ10非镀锌圆钢、电焊条、黄漆、、细线。3、作业条件（1）基础筏板钢筋板扎完成、墙柱钢筋定位正确；(2)土建结构工程已完，并随结构施工做完预埋件；二、工艺流程1、基础接地极焊接→与避雷引下线焊接→预留预埋点留设→主楼与车库等接地极对接→刷漆标示→接地电阻测试→检查验收2、地装置安装应按以下程序进行：1建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇捣混凝土；2人工接地：按设计要求位置开挖沟槽，经检查确认，才能打入接地极和敷设地下接地干线；3接地模块：按设计位置开挖模块坑，并将地下接地干线引到模块经检查确认，才能相互焊接；4装置隐蔽：检查验收合格，才能覆土回填。3、引下线安装应按以下程序进行：1利用建筑物柱内主筋作引下线，在柱内主筋绑扎后，按设计要求施工，经检查确认，才能支模；2直接从基础接地体或人工接地体暗敷埋入粉刷层内的引下线，经检查确认不外露，才能贴面砖或刷涂料等；3直接从基础接地体或人工接地体引出明敷的引下线，先埋设或安装支架经检查确认，才能敷设引下线。4、防雷接地系统测试：接地装置施工完成测试应合格；避雷接闪器安装完成，整个防雷接地系统连成回路，才能系统测试。三、操作工艺：1、接地体安装有关规定①接地体顶面埋设深度应符合设计规定。当无规定时，不应小于0.6m。角钢及钢管接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。②垂直接地体的间距不应小于其长度的二倍。水平接地体的间距应符合设计规定。当．无设计规定时不宜小于5m。③除环形接地体外，接地体埋设位置应在距建筑物3m以外。距建筑物出入口或人行道也应大于3m，如小于3m时，应采用均压带做法或在接地装置上面敷设50～90mm厚度的沥青层，其宽度应超过接地装置2m。④接地体敷设完毕后的土沟其回填土内不应夹有石块和建筑垃圾等；⑤外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实。⑥接地装置由多个分接地装置部分组成时，应按设计要求设置便于分开的断接卡。自然接地体与人工接地体连接处应有便于分开的断接卡，断接卡应有保护措施。2、人工接地体安装①接地体加工：根据设计要求的数量、材料、规格进行加工，材料一般采用钢管知角钢切割，长度不应小于2.5m。如采用钢管打入地下，应根据土质把钢管加工成一定的形状，遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可以加工成扁尖形；遇土质很硬时，可将尖端加工成圆锥形。如选用角钢时，应采用不小于40mm×40mm×4mm的角钢，切割长度不应小于2.5m。角钢的一端应加工成尖头形状。②挖沟：根据设计图要求，对接地体(网)的线路进行测量弹线，在此线路上挖掘深为0.8～1m，宽为0.5m的沟，沟上部稍宽，底部渐窄，沟底如有石子应清除。③安装接地体(极)：沟挖好后应立即安装接地体和敷设接地扁钢，防止土方倒塌。先将接地体放在沟的中心线上，打入地中。一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地面600mm时停止打入。④接地体间扁钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电(气)焊焊接。扁钢应侧放而不可放平，侧放时散流电阻较小。扁钢与钢管连接的位置巨接地体最高点约1OOmm。焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要的位置，留有足够的连接长度，以待使用。3、自然基础接地体安装①利用底板钢筋或深基础做接地体：本工程接地极为建筑物基础梁上的上下两层钢筋中的两根主筋通常焊接形成基础接地网，基础接地网按照图纸设计走向进行纵横向连接；连...
