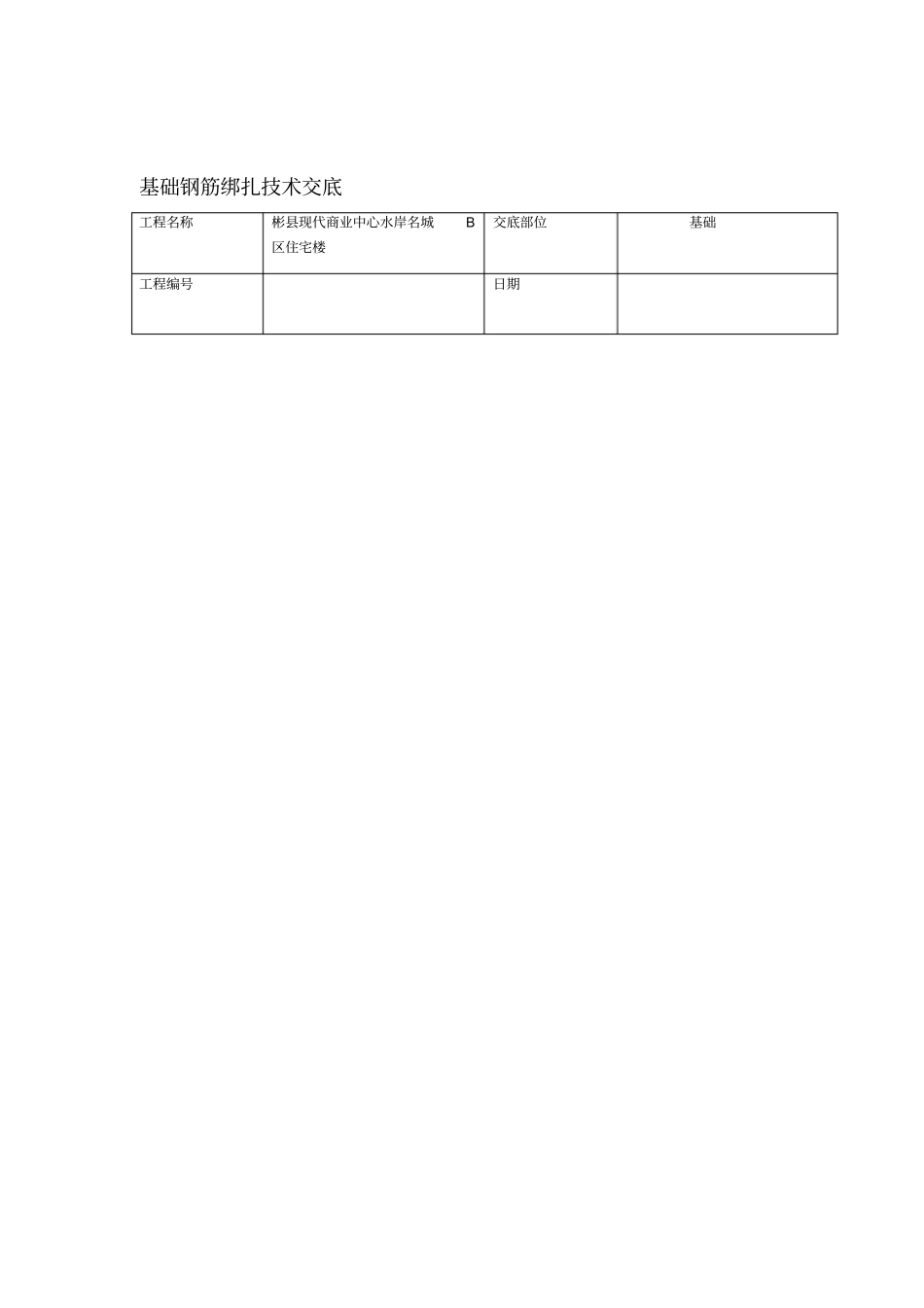

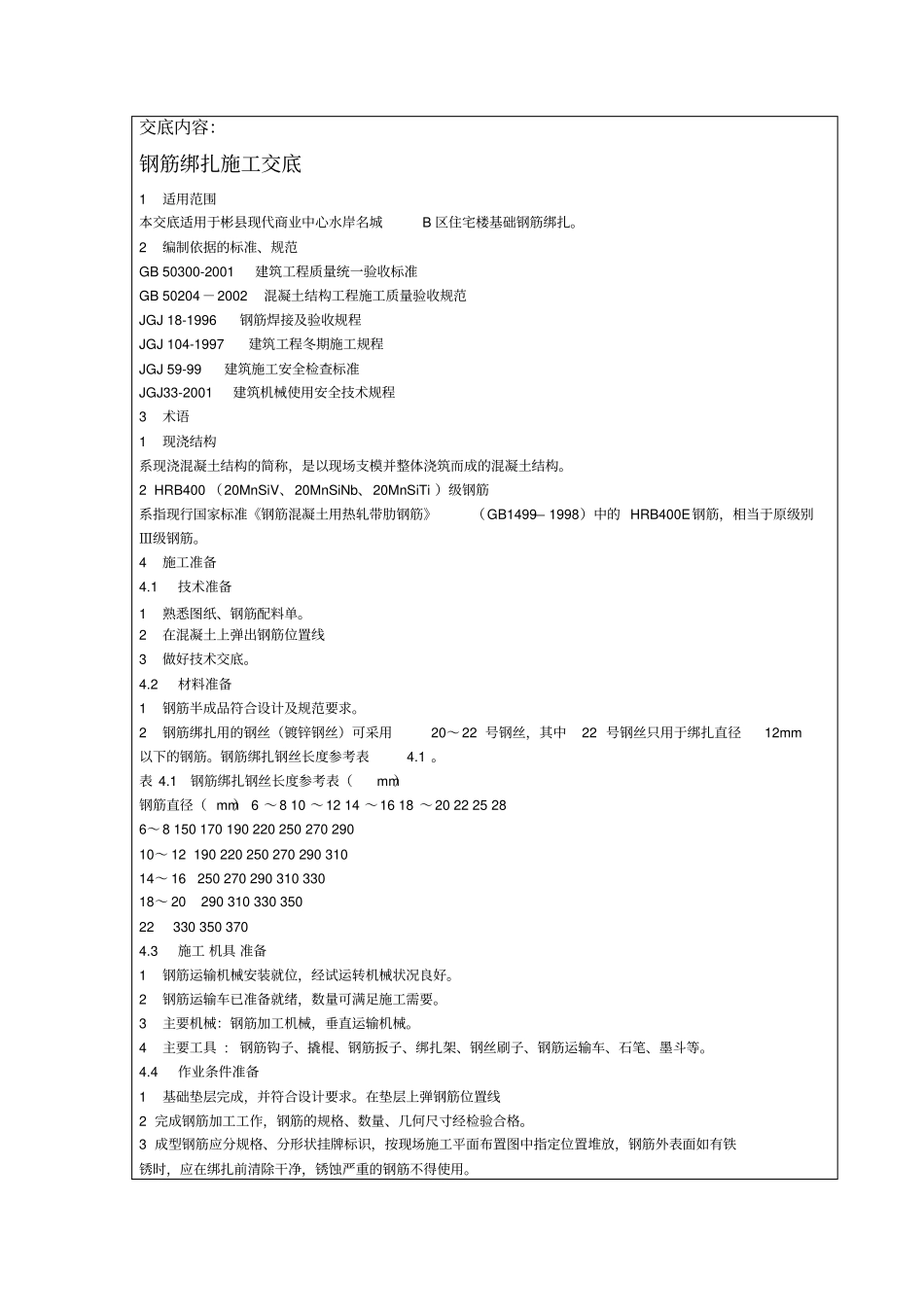

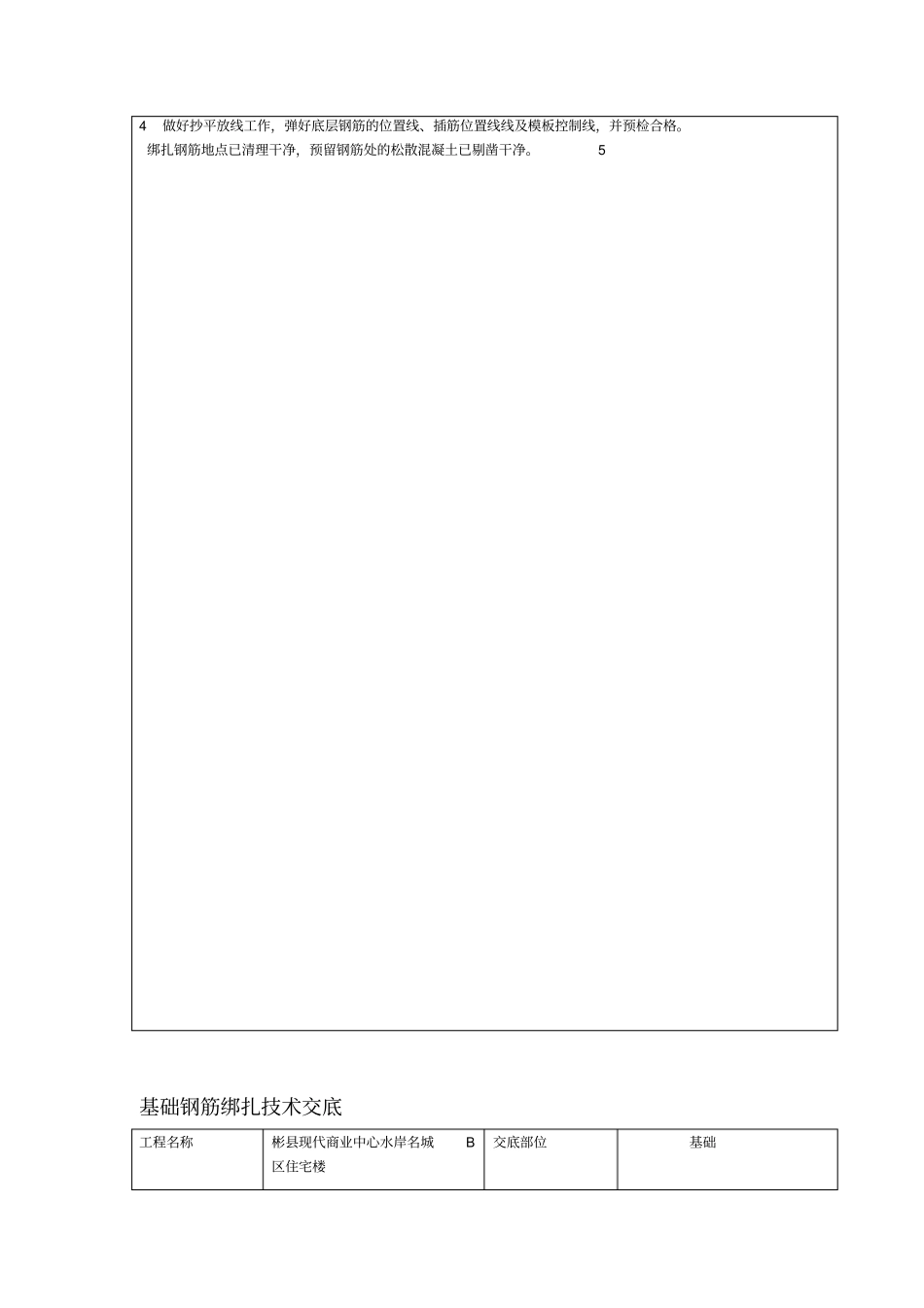

基础钢筋绑扎技术交底工程名称彬县现代商业中心水岸名城B区住宅楼交底部位基础工程编号日期交底内容：钢筋绑扎施工交底1适用范围本交底适用于彬县现代商业中心水岸名城B区住宅楼基础钢筋绑扎。2编制依据的标准、规范GB50300-2001建筑工程质量统一验收标准GB50204－2002混凝土结构工程施工质量验收规范JGJ18-1996钢筋焊接及验收规程JGJ104-1997建筑工程冬期施工规程JGJ59-99建筑施工安全检查标准JGJ33-2001建筑机械使用安全技术规程3术语1现浇结构系现浇混凝土结构的简称，是以现场支模并整体浇筑而成的混凝土结构。2HRB400（20MnSiV、20MnSiNb、20MnSiTi）级钢筋系指现行国家标准《钢筋混凝土用热轧带肋钢筋》（GB1499—1998）中的HRB400E钢筋，相当于原级别Ⅲ级钢筋。4施工准备4.1技术准备1熟悉图纸、钢筋配料单。2在混凝土上弹出钢筋位置线3做好技术交底。4.2材料准备1钢筋半成品符合设计及规范要求。2钢筋绑扎用的钢丝（镀锌钢丝）可采用20～22号钢丝，其中22号钢丝只用于绑扎直径12mm以下的钢筋。钢筋绑扎钢丝长度参考表4.1。表4.1钢筋绑扎钢丝长度参考表（mm）钢筋直径（mm）6～810～1214～1618～202225286～815017019022025027029010～1219022025027029031014～1625027029031033018～20290310330350223303503704.3施工机具准备1钢筋运输机械安装就位，经试运转机械状况良好。2钢筋运输车已准备就绪，数量可满足施工需要。3主要机械：钢筋加工机械，垂直运输机械。4主要工具:钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、钢筋运输车、石笔、墨斗等。4.4作业条件准备1基础垫层完成，并符合设计要求。在垫层上弹钢筋位置线2完成钢筋加工工作，钢筋的规格、数量、几何尺寸经检验合格。3成型钢筋应分规格、分形状挂牌标识，按现场施工平面布置图中指定位置堆放，钢筋外表面如有铁锈时，应在绑扎前清除干净，锈蚀严重的钢筋不得使用。4做好抄平放线工作，弹好底层钢筋的位置线、插筋位置线线及模板控制线，并预检合格。绑扎钢筋地点已清理干净，预留钢筋处的松散混凝土已剔凿干净。5基础钢筋绑扎技术交底工程名称彬县现代商业中心水岸名城B区住宅楼交底部位基础工程编号日期5施工工艺5.1施工工艺流程基础结构形式主要有：筏板基础、独立基础、带形基础等。筏板基础钢筋绑扎工序施工工艺流程（见图5.1）钢筋配料单垫层施工完施工准备绑扎作业指导书钢筋成型加工完基础放线成型钢筋运输布底层钢筋布筏型梁筋架铁支撑布板面层筋不符合检查符合布墙插筋符合不符合隐蔽验收支模板浇砼钢筋保护层复查检查验收图5.1筏板基础钢筋绑扎工序施工流程图独立基础钢筋绑扎工艺流程（见图5.2）基础钢筋绑扎技术交底工程名称彬县现代商业中心水岸名城B区住宅楼交底部位基础工程编号日期钢筋配料单垫层施工完施工准备绑扎作业指导书钢筋成型加工完基础放线成型钢筋运输布底板钢筋不符合检查符合布柱插筋不符合隐蔽验收符合支模板浇砼钢筋保护层复查检查验收5.2独立基础钢筋绑扎工艺流程图图5.2操作工艺1将基础垫层清扫干净，用石笔和墨斗在上面弹放钢筋位置线,按钢筋位置线布放基础钢筋。2钢筋砼底板钢筋绑扎时，按底板钢筋受力情况，确定主受力筋方向，（设计无要求时，一般为短跨方向）。施工时先铺下层主受力筋，再铺另一方向的钢筋。3绑扎钢筋。四周两行钢筋交叉点应每点绑扎牢。中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。双向主筋的钢筋网，则需将全部钢筋相交点扎牢。相邻绑扎点的钢丝扣成八字形，以免网片歪斜变形。4基础底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋马凳或混凝土马凳，以保证钢筋位置正确，钢筋马凳下应在下片钢筋网上。．基础钢筋绑扎技术交底工程名称彬县现代商业中心水岸名城B区住宅楼交底部位基础工程编号日期100100图5.4钢筋马凳图（一）图5.5钢筋马凳图（二）钢筋撑脚的形式和尺寸如图5.4、图5.5所示。图5.4所示类型马凳每隔lm放置1个。其直径选用：当板厚≤300mm时为8～10mm；当板厚h＝300～500mm时为12～14mm。当板厚h＞500mm时选用图5.5所示马凳，钢筋直径为16～18mm。沿短向通长布置，间距以能保证钢筋位置为准。5下层钢筋钢筋的弯钩应朝上...
