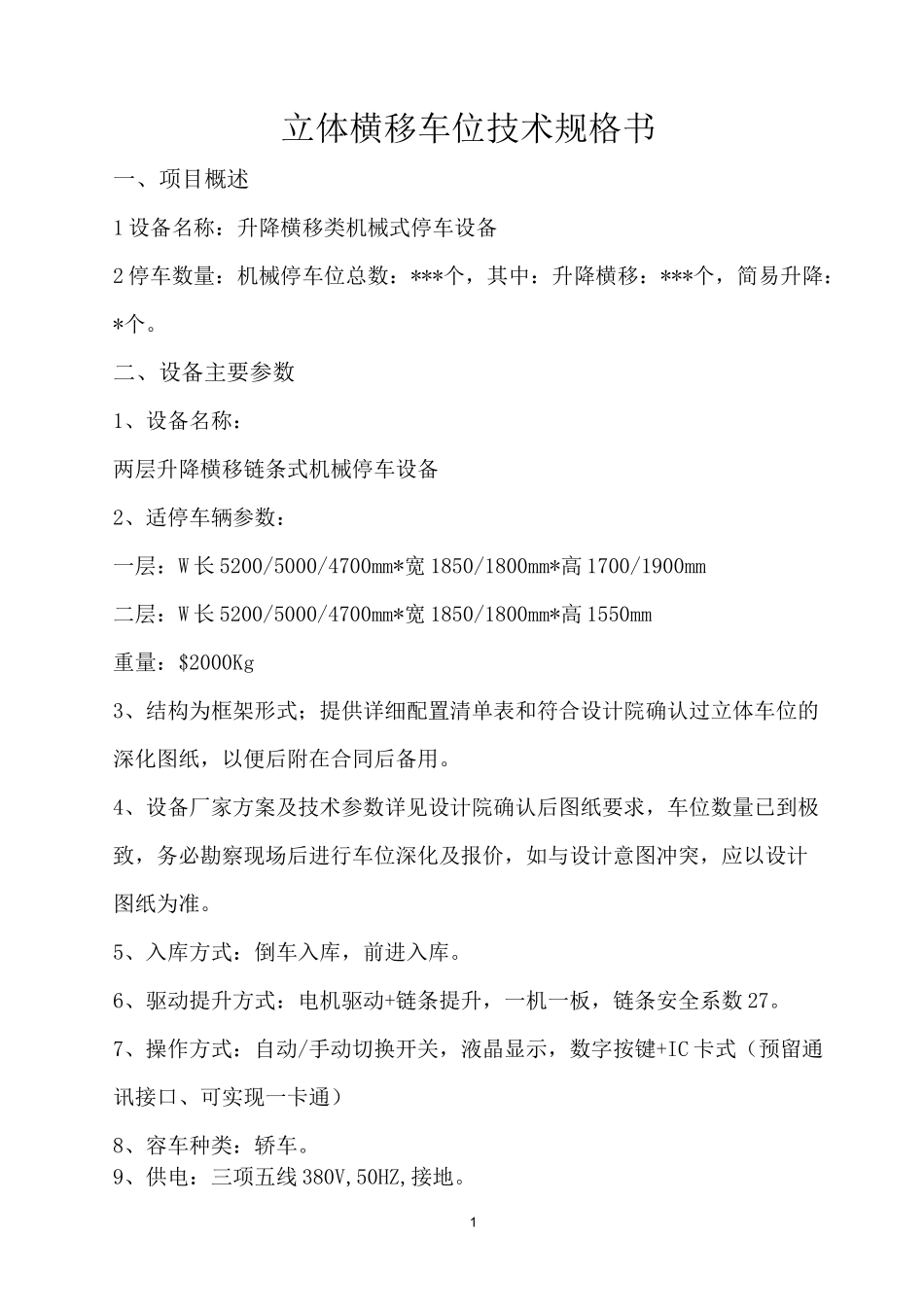

1立体横移车位技术规格书一、项目概述1设备名称：升降横移类机械式停车设备2停车数量：机械停车位总数：***个，其中：升降横移：***个，简易升降：*个。二、设备主要参数1、设备名称：两层升降横移链条式机械停车设备2、适停车辆参数：一层：W长5200/5000/4700mm*宽1850/1800mm*高1700/1900mm二层：W长5200/5000/4700mm*宽1850/1800mm*高1550mm重量：$2000Kg3、结构为框架形式；提供详细配置清单表和符合设计院确认过立体车位的深化图纸，以便后附在合同后备用。4、设备厂家方案及技术参数详见设计院确认后图纸要求，车位数量已到极致，务必勘察现场后进行车位深化及报价，如与设计意图冲突，应以设计图纸为准。5、入库方式：倒车入库，前进入库。6、驱动提升方式：电机驱动+链条提升，一机一板，链条安全系数27。7、操作方式：自动/手动切换开关，液晶显示，数字按键+IC卡式（预留通讯接口、可实现一卡通）8、容车种类：轿车。9、供电：三项五线380V,50HZ,接地。210、任一车位最大出车时间60S。11、采用电机链条驱动：升降电机：2.2KW横移电机：0.2KW升降速度：4-5m/min横移速度：7-8m/min噪音W65dB(A)12、控制方式：PLC程序自动控制，每个控制单元分区均须单独设置控制箱及操作界面13、预留充电桩电源容量接口，保证以后充电桩正常安装.三、技术标准及规范升降及横移电机推荐采用合资及以上产品，可编程控制器、可编程扩展器、可编程形状电源、电源干扰滤波器、中间继电器、光电传感器、紧急停按钮、限位开关、小型限位开关采用合资件产品。框架部分、轴承、链条及其制品应由国内知名厂家生产(如：马钢、莱钢或宝钢、苏州环球、杭州东华或者技术参数不低于上述品牌的产品)。1、机械停车设备设计、制造、安装和验收应符合如下标准：GB17907-2010机械式停车设备通用安全要求GBT3805-93特低电压极限值GB3811-83起重机设计规范GBT4942.2-92低电气外壳防护等级GB50067-1997汽车库设计防火规范JGJ/T16-92建筑电气设计规范以上标准若有新规，以最新规定实施。32、技术规范要求2.1焊接要求：应符合JC532的规定。2.2表面处理：表面喷漆防锈喷塑处理。2.3联接形式：车库立柱与行架间不得焊接，必须用螺栓联接。2.4外观质量：车库构建的外表面应平整，不得有明显凹凸不平等影响外观质量的缺陷。2.5立柱与立柱：立柱与立柱横向、纵向距离偏差W土2mm。2.6立柱:立柱上下倾斜W土5mm。2.7、导轨间距：误差W土3mm。2.8移动架装配：必须保证传动轴空载时灵活，手动转动。2.9移动架安装板与底板应保持平行。2.10移动架连轴器应安装在同一轴线上，转动灵活，不得有强制装配现象。2.11无承载运行：应无异常响声和震动，升降时无停顿，车板平移定位准确，按设定程序运行。各保险开关手动时应起到保险作用，车长光电扫描开关被挡急停。2.12承载运行：运转时无异常声和震动，升降无停顿现象，车板平移平稳定位准确。四、安全系统1、机械结构的设计应该尽量避开对人员造成可能的伤害。电气控制装置在操作时触及件应不带电。电气控制装置的设置，应避免车库运行时操作人员偶然的人为错误接触，即使发生错误动作也能确保设备和人员的安全。42、车库电气应该安全接地。3、安全保护装置（1）运转中警示装置当停车设备运转时，即使启动红色转警示灯及电子蜂鸣器，警告使用者、行人及来往注意。（2）上下定位开关应设有上、下限定位开关，来定位升降台之上升、下降。（3）紧急停止装置操作盘上设有紧急按钮（大型红色扣），当遭遇特殊紧急状况时，按下按钮，则所有机械即刻动作停止，同时状况若为解除前，则停车设备不会启动。（4）欠逆相保护装置控制回路对于电力电源之欠相、反向时，必须予以检出，并禁止马达运转，以确保整体设备之安全。防坠落装置（5）电力过负荷保护装置当马达之电力使用超过负荷时，过负荷保护装置启动，电源立刻切断，保护马达主机不至受损及车台上车辆之安全。（6）上下逾限保护装置当升降车台上升时，于上限定位极限开关上应设终点极限开关，以确保升降车台于上升发生过程之危险。（7）入口光电检测装置当有异物入设备区时，所有机械动作停止，以确保进出中之人、车安全，同时紧急按钮...
