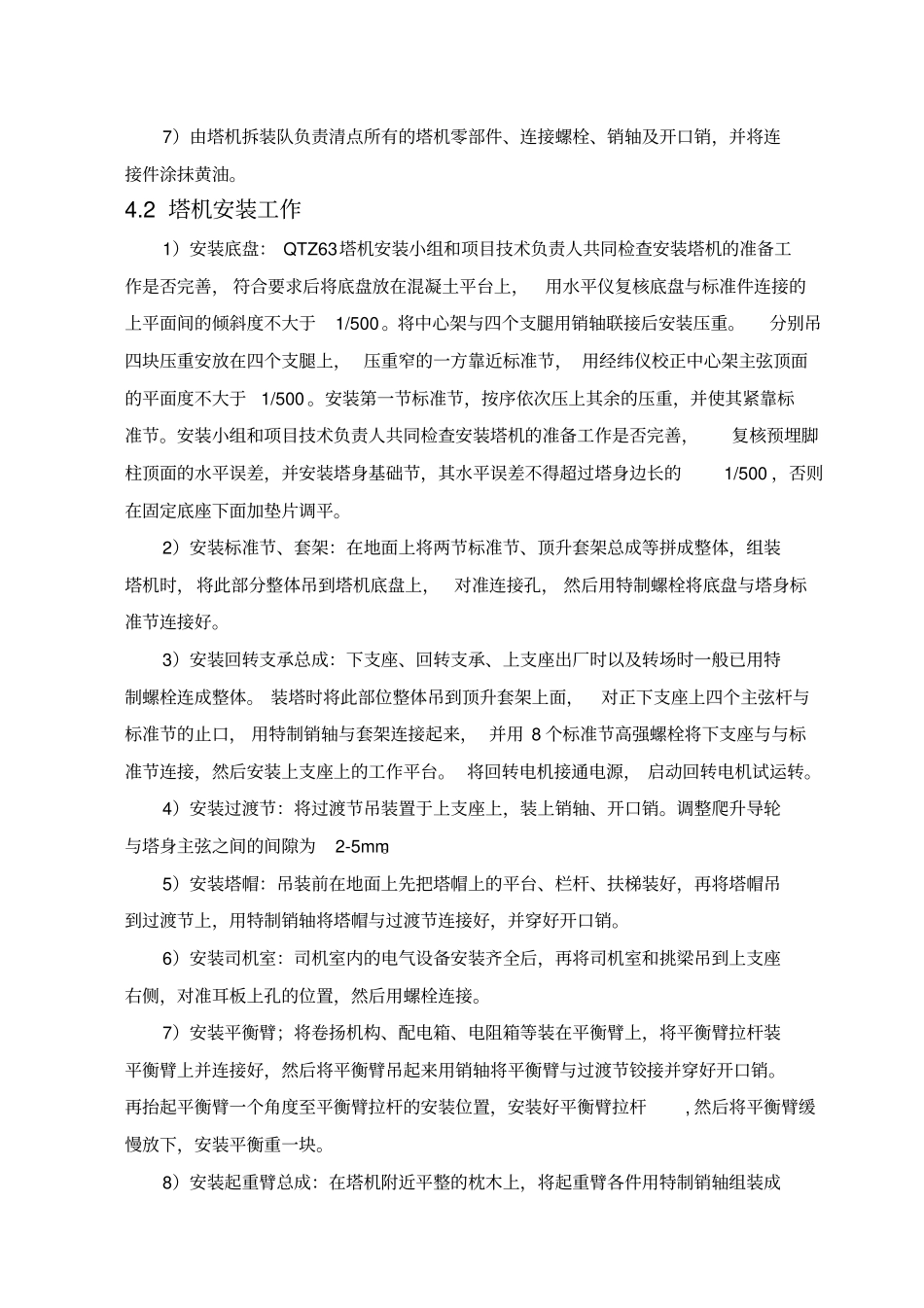

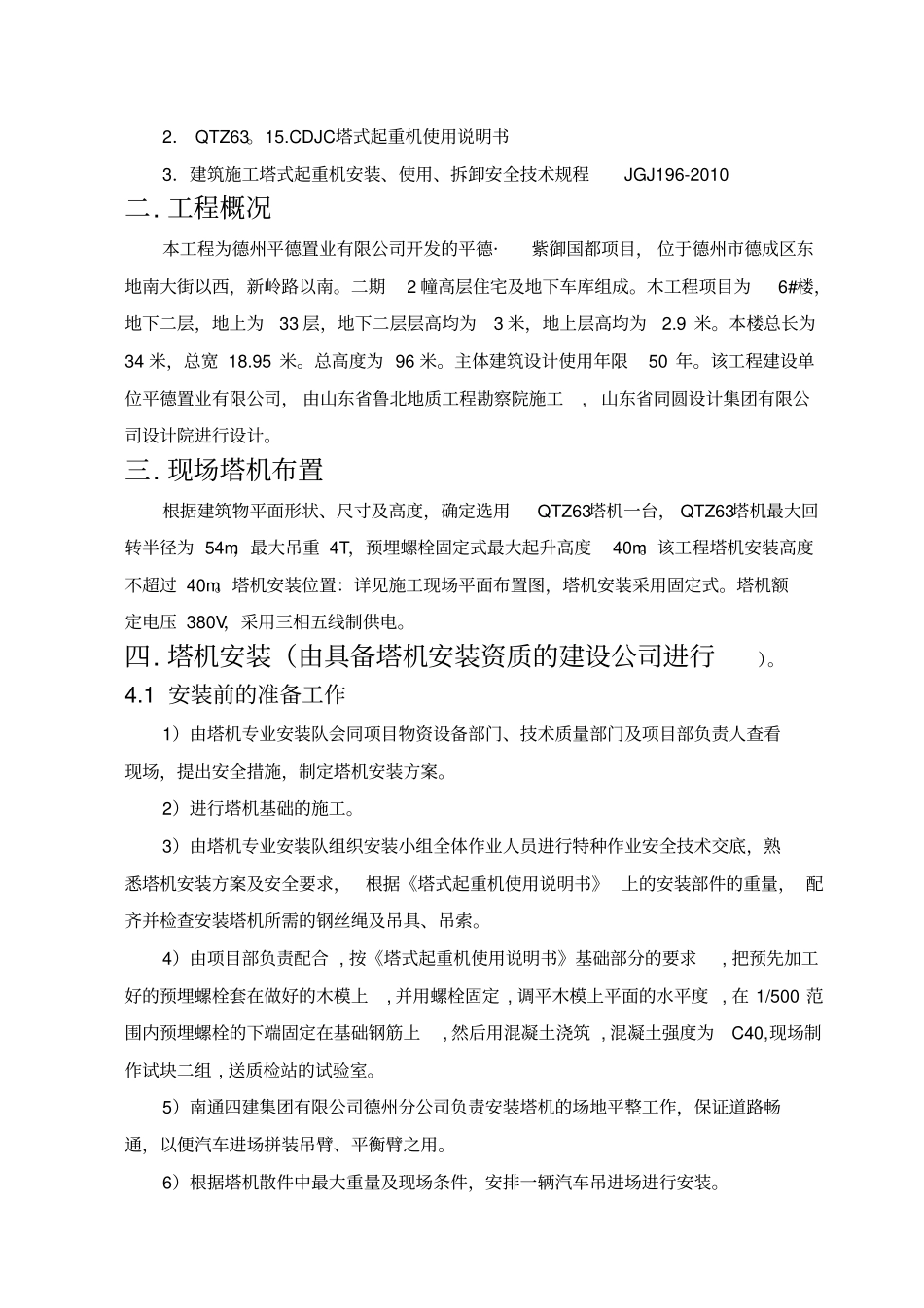

平德·紫御国都6#楼工程塔吊安装拆卸施工方案编制人：审核人：审批人：二Ｏ一七年二月二十八日目录一.编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二.工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三.现场塔机布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3四.塔机安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3五.塔机拆除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6六.人员分工及职责⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9七.塔机维修保养制度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11八.安全技术交底⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11九.塔机操作人员手册⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13十.塔机安全操作规程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13十一.塔机维护保养制度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14十二.塔机定期报检制度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15十三.塔机作业人员及相关运营服务人员培训考核制度⋯⋯⋯⋯16十四.意外事件和事故的紧急救援措施及紧急救援演习制度⋯⋯16十五.塔机技术档案管理制度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18十六.塔式起重机附着装置安装拆卸操作规程⋯⋯⋯⋯⋯⋯⋯⋯18塔吊安装拆卸施工方案一.编制依据1．建筑机械使用安全技术规程JGJ33-20122．QTZ63。15.CDJC塔式起重机使用说明书3．建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-2010二.工程概况本工程为德州平德置业有限公司开发的平德·紫御国都项目，位于德州市德成区东地南大街以西，新岭路以南。二期2幢高层住宅及地下车库组成。木工程项目为6#楼，地下二层，地上为33层，地下二层层高均为3米，地上层高均为2.9米。本楼总长为34米，总宽18.95米。总高度为96米。主体建筑设计使用年限50年。该工程建设单位平德置业有限公司，由山东省鲁北地质工程勘察院施工,山东省同圆设计集团有限公司设计院进行设计。三.现场塔机布置根据建筑物平面形状、尺寸及高度，确定选用QTZ63塔机一台，QTZ63塔机最大回转半径为54m，最大吊重4T，预埋螺栓固定式最大起升高度40m。该工程塔机安装高度不超过40m。塔机安装位置：详见施工现场平面布置图，塔机安装采用固定式。塔机额定电压380V，采用三相五线制供电。四.塔机安装（由具备塔机安装资质的建设公司进行）。4.1安装前的准备工作1）由塔机专业安装队会同项目物资设备部门、技术质量部门及项目部负责人查看现场，提出安全措施，制定塔机安装方案。2）进行塔机基础的施工。3）由塔机专业安装队组织安装小组全体作业人员进行特种作业安全技术交底，熟悉塔机安装方案及安全要求，根据《塔式起重机使用说明书》上的安装部件的重量，配齐并检查安装塔机所需的钢丝绳及吊具、吊索。4）由项目部负责配合,按《塔式起重机使用说明书》基础部分的要求,把预先加工好的预埋螺栓套在做好的木模上,并用螺栓固定,调平木模上平面的水平度,在1/500范围内预埋螺栓的下端固定在基础钢筋上,然后用混凝土浇筑,混凝土强度为C40,现场制作试块二组,送质检站的试验室。5）南通四建集团有限公司德州分公司负责安装塔机的场地平整工作，保证道路畅通，以便汽车进场拼装吊臂、平衡臂之用。6）根据塔机散件中最大重量及现场条件，安排一辆汽车吊进场进行安装。7）由塔机拆装队负责清点所有的塔机零部件、连接螺栓、销轴及开口销，并将连接件涂抹黄油。4.2塔机安装工作1）安装底盘：QTZ63塔机安装小组和项目技术负责人共同检查安装塔机的准备工作是否完善，符合要求后将底盘放在混凝土平台上，用水平仪复核底盘与标准件连接的上平面间的倾斜度不大于1/500。将中心架与四个支腿用销轴联接后安装压重。分别吊四块压重安放在四个支腿上，压重窄的一方靠近标准节，用经纬仪校正中心架主弦顶面的平面度不大于1/500。安装第一节标准节，按序依次压上其余的压重，并使其紧靠标准节。安装小组和项目技术负责人共同检查安装塔机的准备工作是否完善，复核预埋脚柱顶面的水平误差，并安装塔身基础节，其水平误差不得超过塔身边长的1/500，否则在固定底座下面加垫片调平。2）安装标准节、套架：在地面上将两节...
