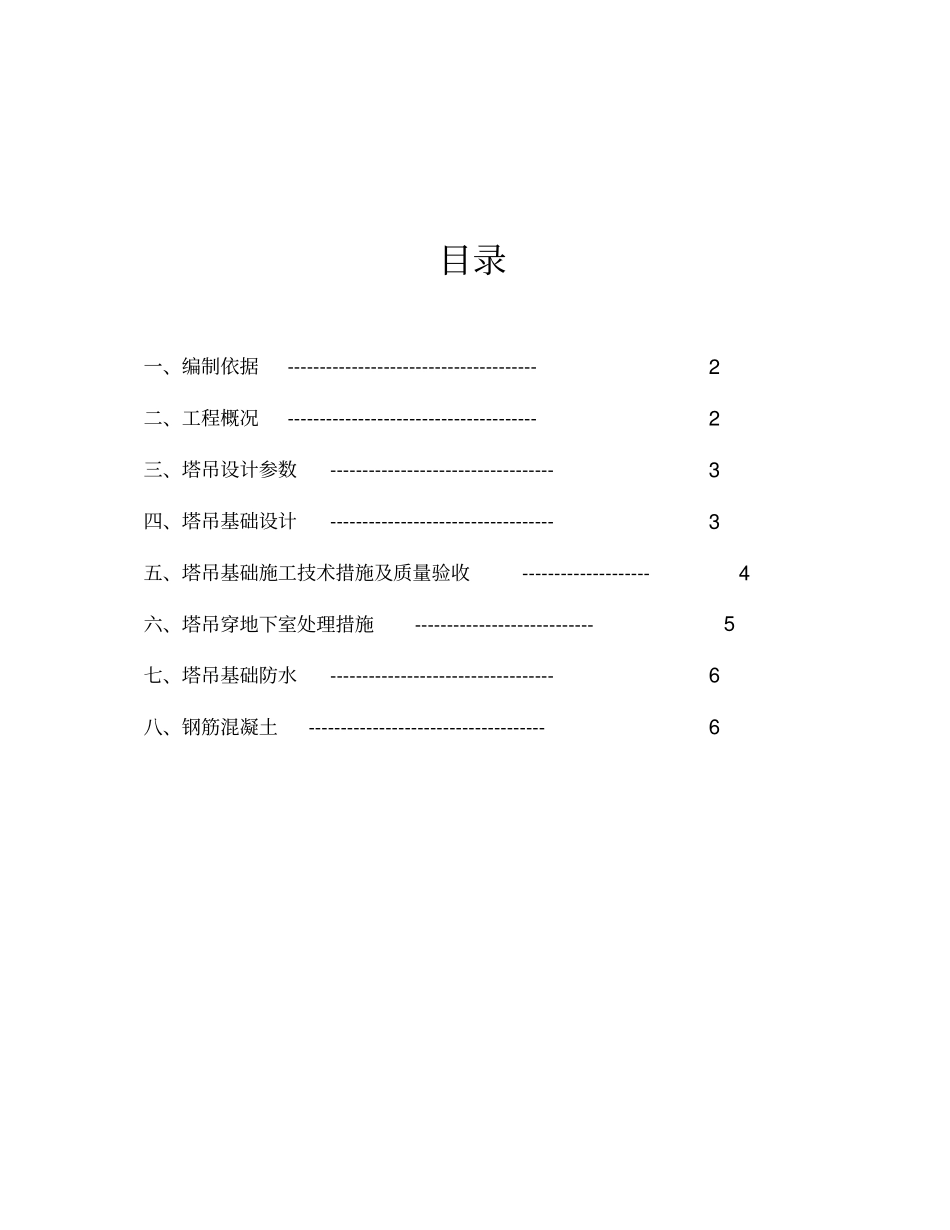

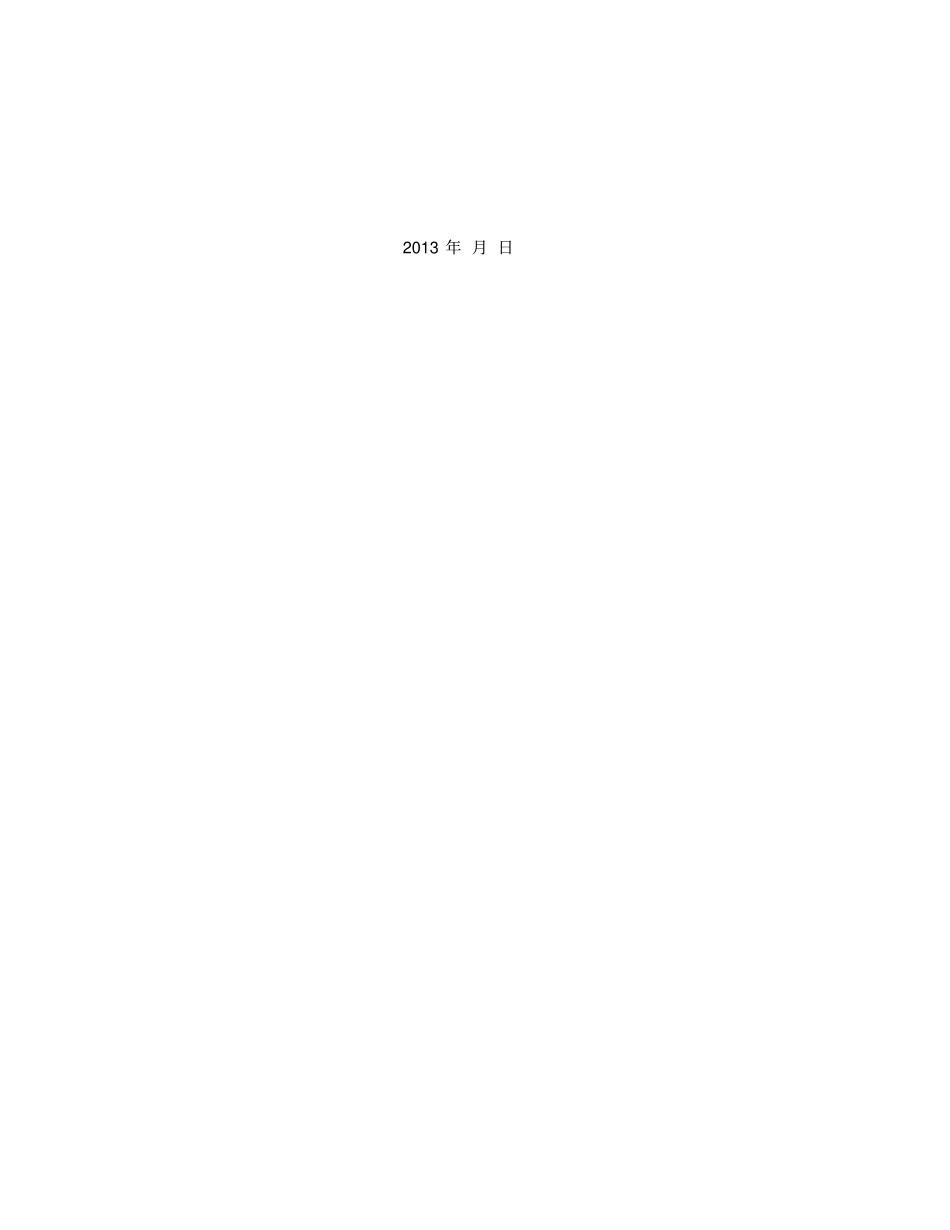

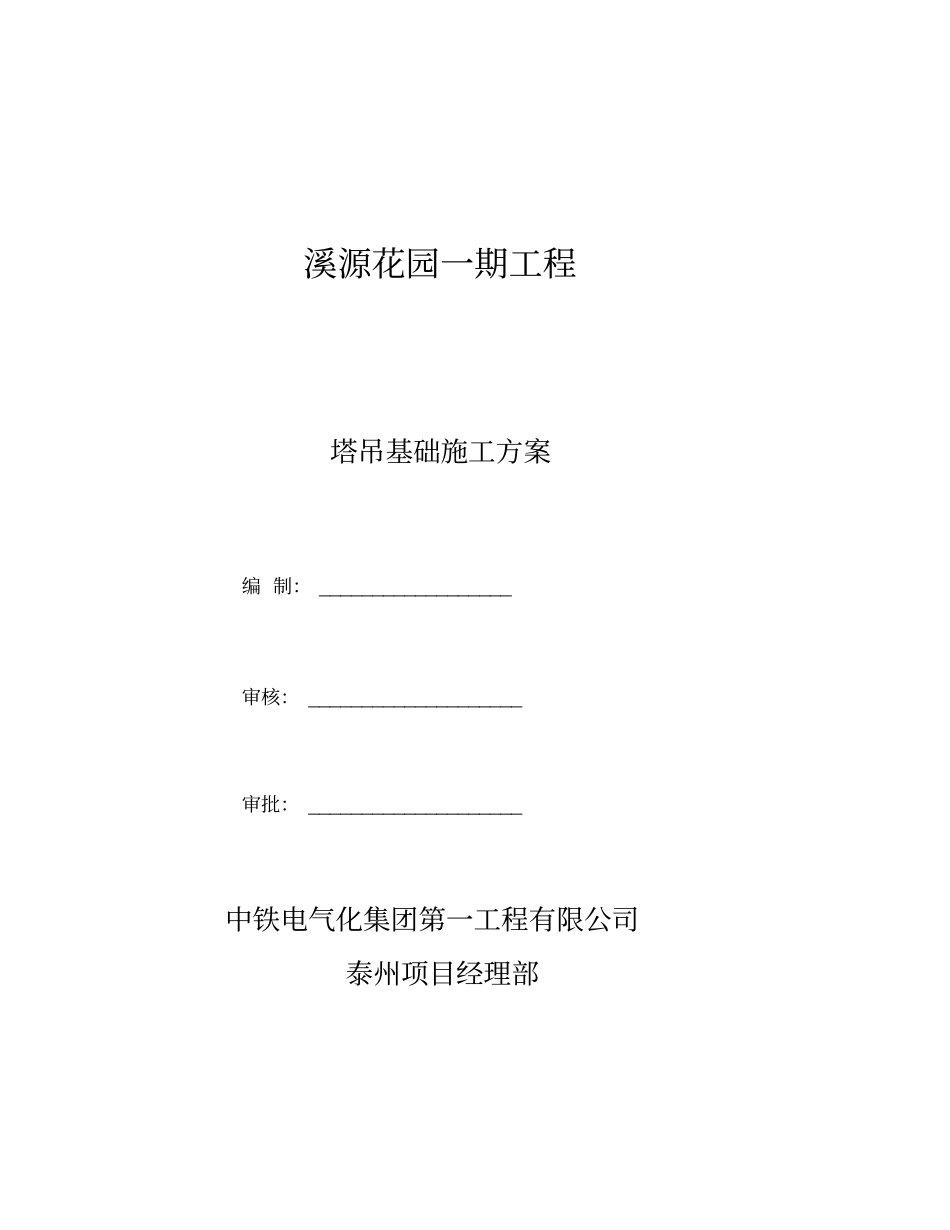

溪源花园一期工程塔吊基础施工方案编制：__________________审核：____________________审批：____________________中铁电气化集团第一工程有限公司泰州项目经理部2013年月日目录一、编制依据---------------------------------------2二、工程概况---------------------------------------2三、塔吊设计参数-----------------------------------3四、塔吊基础设计-----------------------------------3五、塔吊基础施工技术措施及质量验收--------------------4六、塔吊穿地下室处理措施----------------------------5七、塔吊基础防水-----------------------------------6八、钢筋混凝土-------------------------------------6高层塔吊基础施工方案一、编制依据1本工程施工组织设计；2、工程勘察报告；3、GB50202-2002《地基与基础施工质量验收规范》4、GB50205-2001《钢结构工程施工质量验收规范》5、GB50007-2002《建筑地基基础设计规范》；6、GB50017-2003《钢结构设计规范》；7、JGJ33-2001《建筑机械使用安全技术规程》；8JGJ94-2008《建筑桩基技术规范》；9、本工程设计图纸；10、塔式起重机使用说明书。二、工程概况本工程为中铁泰州溪源花园项目工程，结构形式为剪力墙结构，地上31#30层、32#33层、35#2层，地下2层，总建筑面积为47514.9平方米。建筑结构为31#、32#剪力墙结构，35#、地下车库及商铺为框架结构。使用年限50年。抗震设防烈度7度，设防类别丙类。建筑防火分类为一类，耐火等级为一级。场地类别川类。建筑地基基础设计等级：甲级。安全等级为2级。土0.000绝对标高7.100m。各栋层数及建筑高度如下表：建筑层数建筑高度31#3093.45m32#3399.35m35#29.45m本工程2栋高层用2台塔吊（每栋1台），其中31#为QT40型塔式起重机、32#为QT50型塔式起重机。塔吊位置详见塔吊基础平面布置图。三、塔吊设计参数详见塔吊使用说明书。四、塔吊基础设计2台塔吊基础位于地下室中，塔吊基础顶标高同地下室底板顶标高。31#楼塔吊布置在31#楼南侧、位于（1-74）/（2-5）轴线之间。32#楼塔吊布置在32#楼南侧、位于（1-36）/（1-41）轴线之间。塔吊基础顶标高同地下室底板顶标高（-7.1m）。塔吊基础进行打桩处理，每个塔吊基础打四根管桩，桩径600,塔吊基础砼标号为C35,基础尺寸32#为5000mrK5000mrK1350mm31#为4450mrX4450mrK1200mm基础配筋32#为上下两层型_20,间距为@200mm拉筋为①14@400呈梅花布置、31#为底筋厘20间距为@310m上筋①14间距为@310m拉筋为①14@620呈梅花布置，钢筋保护层厚度为50mm（详见塔吊基础图）塔吊基础垫层底标高32#为-9.20m、31#为-9.05m，垫层厚度为10cm基础高度32#为1.35m、31#为1.2m，基础顶标高为-7.7m。塔吊基础总体施工布置见下图，五、塔吊基础施工技术措施及质量验收1混凝土强度等级采用C35;2、基础表面平整度允许偏差1/1000；本工程基础桩采用静压管桩，施工承台时裁桩至垫层上10cm。3、埋设件埋设参照塔吊基础图：（1）.塔吊预埋件使用预埋节。（2）固定支腿周围混凝土充填率必须达到95沖上。4、起重机的混凝土基础应验收合格后，方可使用。5、起重机的金属结构、及所有电气设备的金属外壳，应有可靠的接地装置，接地电阻不应大于10Q。6、按塔机说明书，核对基础施工质量关键部位。7、检测塔机基础的几何位置尺寸误差，应在允许范围内，测定水平误差大小，以便准备垫铁。8机脚螺丝应严格按说明书要求的平面尺寸设置，允许偏差不得大于9、基础砼浇筑完毕后应浇水养护，达到砼设计强度方可进行上部结构的安装作业。如ill5mm。HFif提前安装必须有同条件养护砼试块试验报告，强度达到安装说明书要求。10、塔吊基础砼浇筑后应按规定制作试块，基础内钢筋必须经质检部门、监理部门验收合格方可浇筑砼，并应作好、隐检记录。以备作塔吊验收资料。11、钢筋、水泥、砂石集料应具有出厂合格证或试验报告。12、塔吊基础底部土质应良好，开挖经质检部门验槽，符合设计要求及地质报告概述方可施工。13、塔吊基础施工后，四周应排水良好，以保证基底土质承载力。14、塔机的避雷装置宜在基础施工时首先预埋好，塔机的避雷线可用横截面不小于16mm2的绝缘铜电缆或横...
