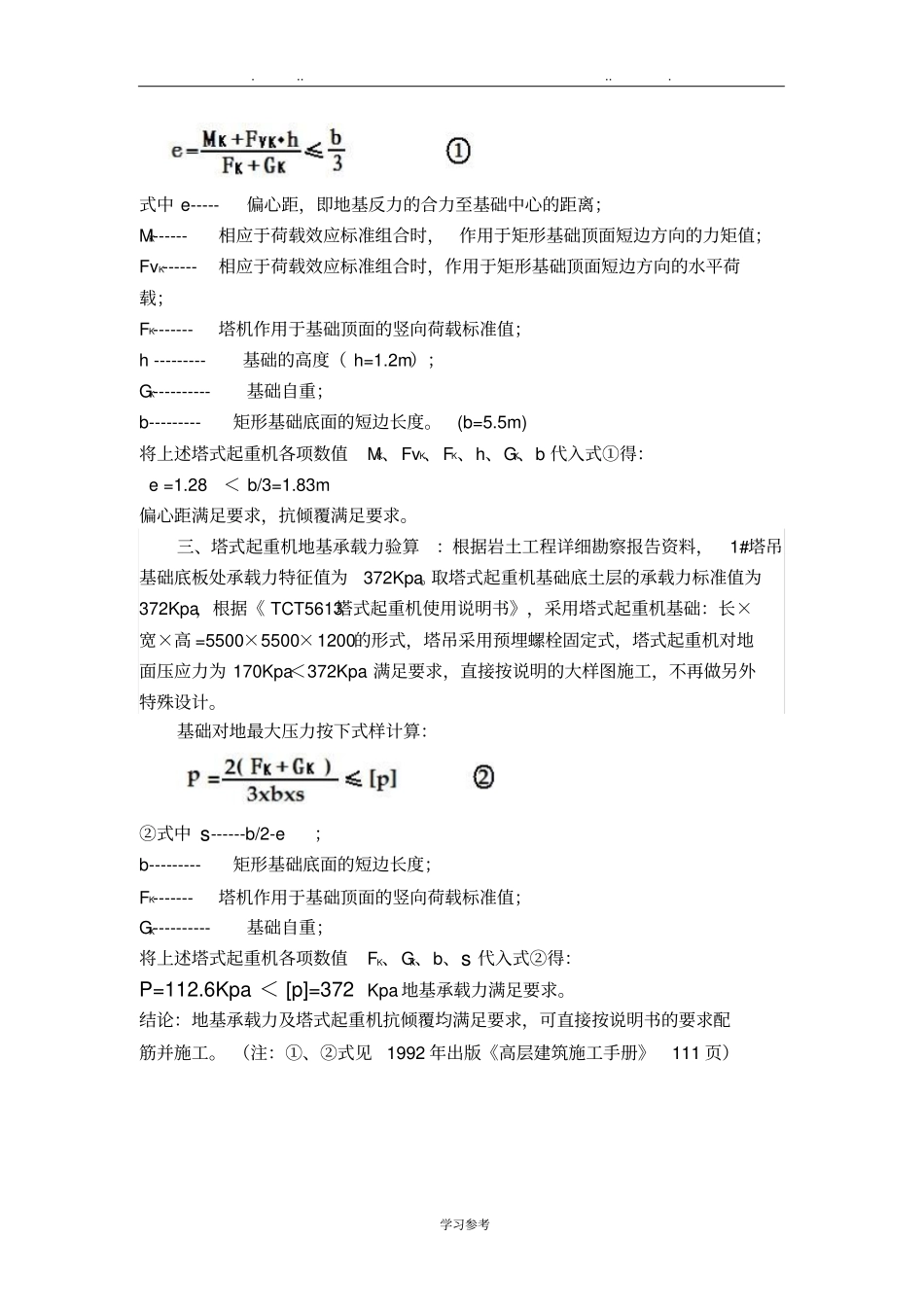

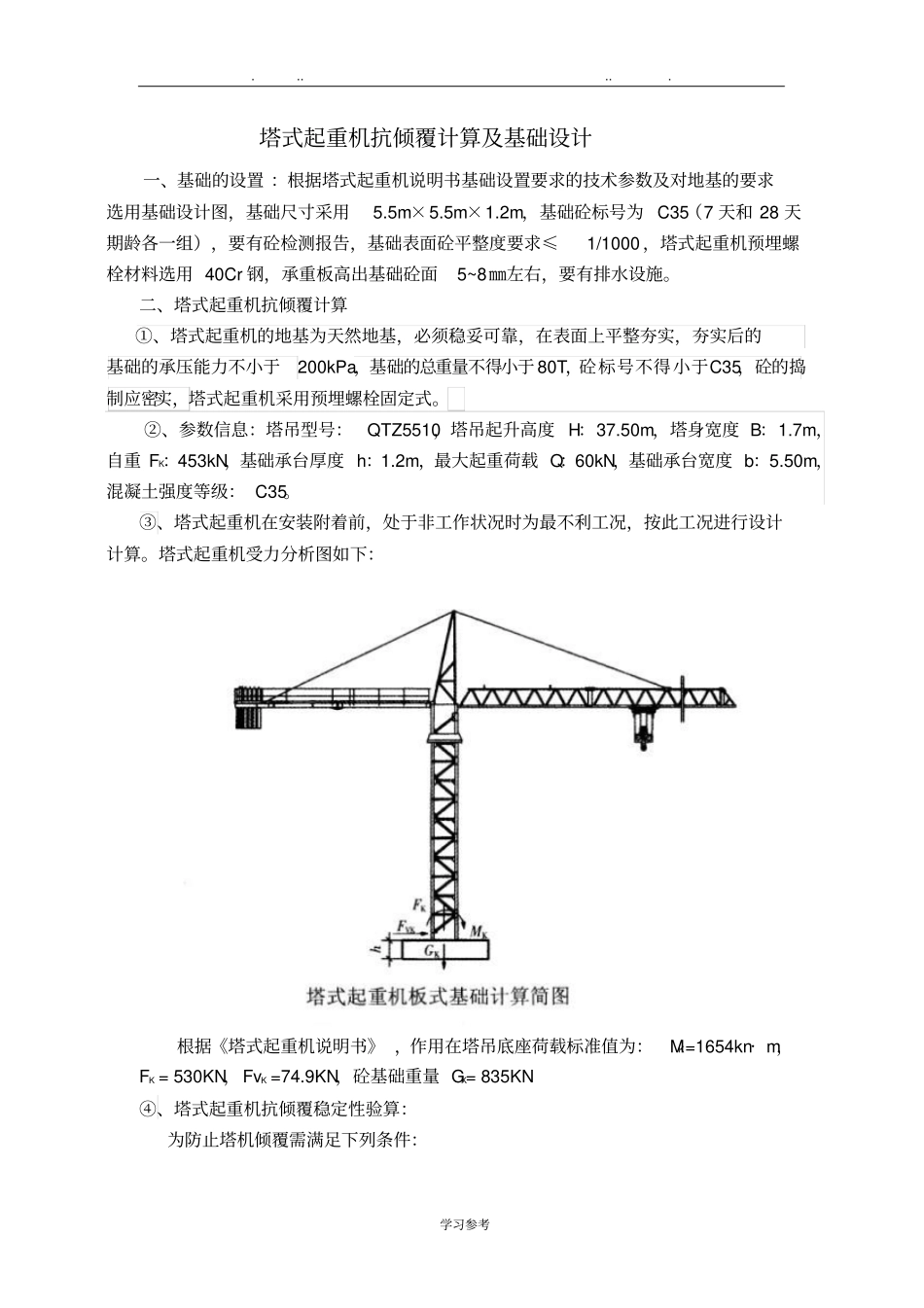

......学习参考塔式起重机抗倾覆计算及基础设计一、基础的设置：根据塔式起重机说明书基础设置要求的技术参数及对地基的要求选用基础设计图，基础尺寸采用5.5m×5.5m×1.2m，基础砼标号为C35（7天和28天期龄各一组），要有砼检测报告，基础表面砼平整度要求≤1/1000，塔式起重机预埋螺栓材料选用40Cr钢，承重板高出基础砼面5~8㎜左右，要有排水设施。二、塔式起重机抗倾覆计算①、塔式起重机的地基为天然地基，必须稳妥可靠，在表面上平整夯实，夯实后的基础的承压能力不小于200kPa，基础的总重量不得小于80T，砼标号不得小于C35，砼的捣制应密实，塔式起重机采用预埋螺栓固定式。②、参数信息：塔吊型号：QTZ5510，塔吊起升高度H：37.50m，塔身宽度B：1.7m，自重FK：453kN，基础承台厚度h：1.2m，最大起重荷载Q：60kN，基础承台宽度b：5.50m，混凝土强度等级：C35。③、塔式起重机在安装附着前，处于非工作状况时为最不利工况，按此工况进行设计计算。塔式起重机受力分析图如下：根据《塔式起重机说明书》，作用在塔吊底座荷载标准值为：MK=1654kn·m，FK=530KN，FvK=74.9KN，砼基础重量GK=835KN④、塔式起重机抗倾覆稳定性验算：为防止塔机倾覆需满足下列条件：......学习参考式中e-----偏心距，即地基反力的合力至基础中心的距离；MK------相应于荷载效应标准组合时，作用于矩形基础顶面短边方向的力矩值；FvK------相应于荷载效应标准组合时，作用于矩形基础顶面短边方向的水平荷载；FK-------塔机作用于基础顶面的竖向荷载标准值；h---------基础的高度（h=1.2m）；GK----------基础自重；b---------矩形基础底面的短边长度。(b=5.5m)将上述塔式起重机各项数值MK、FvK、FK、h、GK、b代入式①得：e=1.28＜b/3=1.83m偏心距满足要求，抗倾覆满足要求。三、塔式起重机地基承载力验算：根据岩土工程详细勘察报告资料，1#塔吊基础底板处承载力特征值为372Kpa。取塔式起重机基础底土层的承载力标准值为372Kpa，根据《TCT5613塔式起重机使用说明书》，采用塔式起重机基础：长×宽×高=5500×5500×1200的形式，塔吊采用预埋螺栓固定式，塔式起重机对地面压应力为170Kpa＜372Kpa满足要求，直接按说明的大样图施工，不再做另外特殊设计。基础对地最大压力按下式样计算：②式中s------b/2-e；b---------矩形基础底面的短边长度；FK-------塔机作用于基础顶面的竖向荷载标准值；GK----------基础自重；将上述塔式起重机各项数值FK、GK、b、s代入式②得：P=112.6Kpa＜[p]=372Kpa地基承载力满足要求。结论：地基承载力及塔式起重机抗倾覆均满足要求，可直接按说明书的要求配筋并施工。（注：①、②式见1992年出版《高层建筑施工手册》111页）
