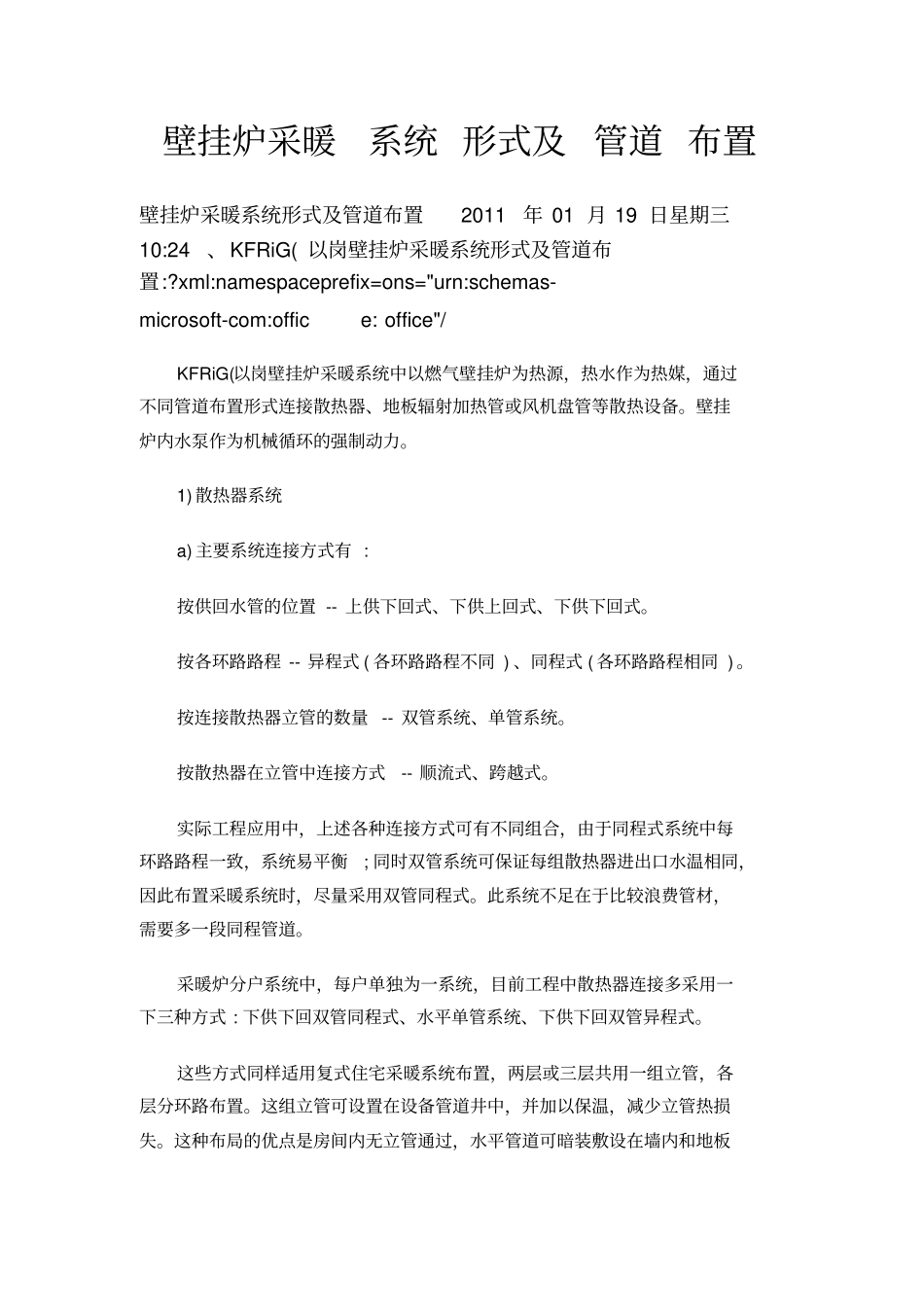

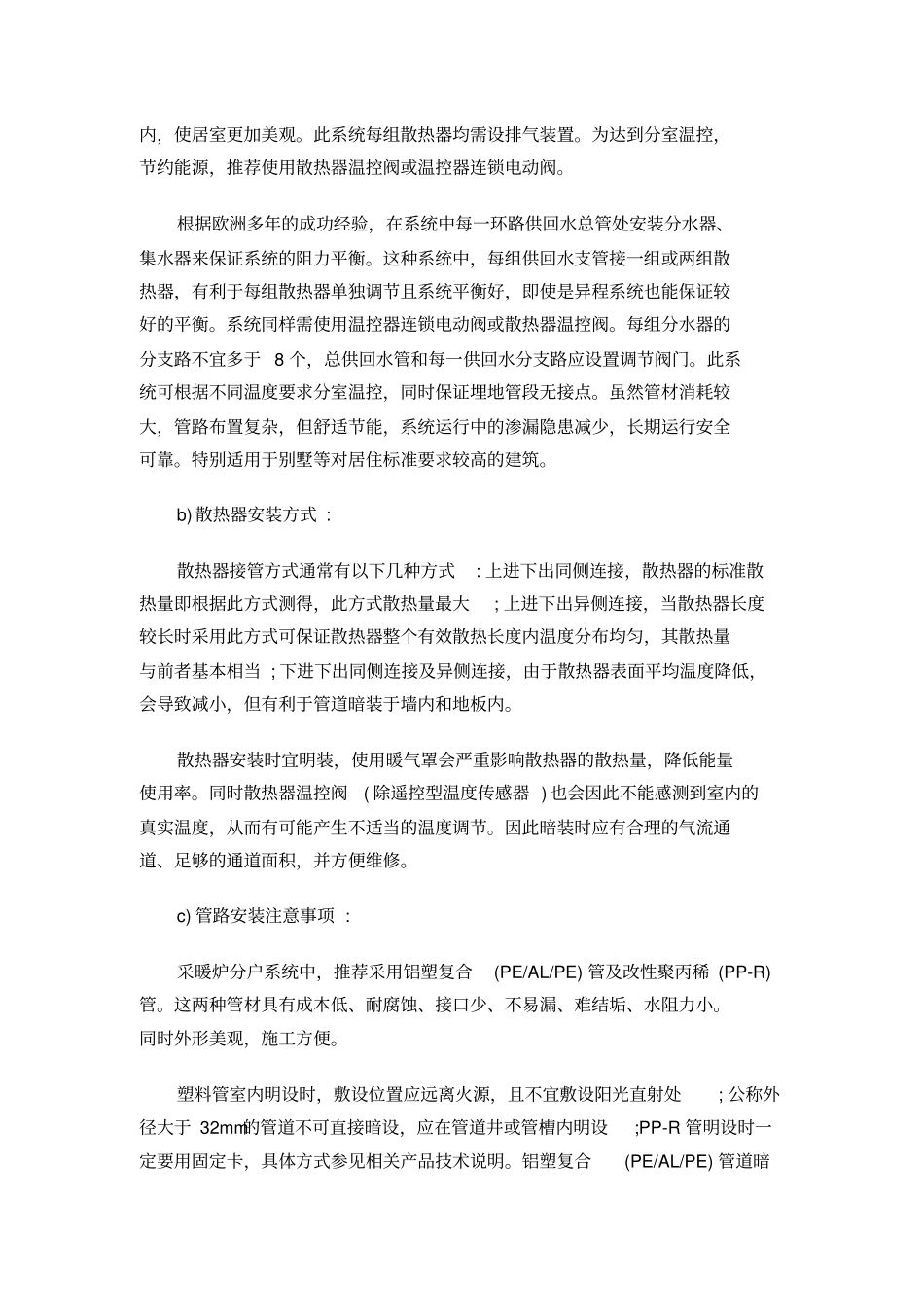

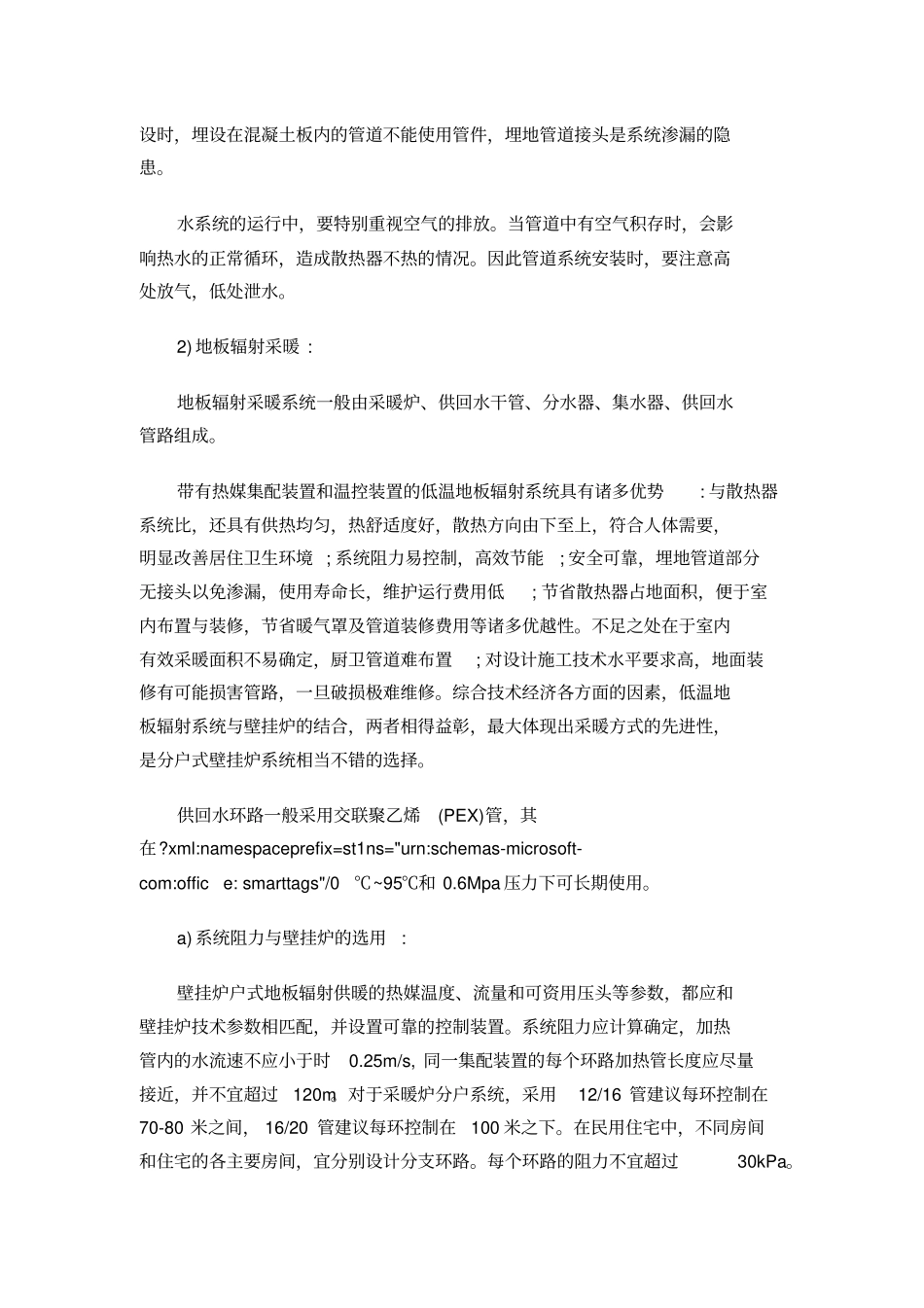

壁挂炉采暖系统形式及管道布置壁挂炉采暖系统形式及管道布置2011年01月19日星期三10:24、KFRiG(以岗壁挂炉采暖系统形式及管道布置:?xml:namespaceprefix=ons="urn:schemas-microsoft-com:office:office"/KFRiG(以岗壁挂炉采暖系统中以燃气壁挂炉为热源，热水作为热媒，通过不同管道布置形式连接散热器、地板辐射加热管或风机盘管等散热设备。壁挂炉内水泵作为机械循环的强制动力。1)散热器系统a)主要系统连接方式有:按供回水管的位置--上供下回式、下供上回式、下供下回式。按各环路路程--异程式(各环路路程不同)、同程式(各环路路程相同)。按连接散热器立管的数量--双管系统、单管系统。按散热器在立管中连接方式--顺流式、跨越式。实际工程应用中，上述各种连接方式可有不同组合，由于同程式系统中每环路路程一致，系统易平衡;同时双管系统可保证每组散热器进出口水温相同，因此布置采暖系统时，尽量采用双管同程式。此系统不足在于比较浪费管材，需要多一段同程管道。采暖炉分户系统中，每户单独为一系统，目前工程中散热器连接多采用一下三种方式:下供下回双管同程式、水平单管系统、下供下回双管异程式。这些方式同样适用复式住宅采暖系统布置，两层或三层共用一组立管，各层分环路布置。这组立管可设置在设备管道井中，并加以保温，减少立管热损失。这种布局的优点是房间内无立管通过，水平管道可暗装敷设在墙内和地板内，使居室更加美观。此系统每组散热器均需设排气装置。为达到分室温控，节约能源，推荐使用散热器温控阀或温控器连锁电动阀。根据欧洲多年的成功经验，在系统中每一环路供回水总管处安装分水器、集水器来保证系统的阻力平衡。这种系统中，每组供回水支管接一组或两组散热器，有利于每组散热器单独调节且系统平衡好，即使是异程系统也能保证较好的平衡。系统同样需使用温控器连锁电动阀或散热器温控阀。每组分水器的分支路不宜多于8个，总供回水管和每一供回水分支路应设置调节阀门。此系统可根据不同温度要求分室温控，同时保证埋地管段无接点。虽然管材消耗较大，管路布置复杂，但舒适节能，系统运行中的渗漏隐患减少，长期运行安全可靠。特别适用于别墅等对居住标准要求较高的建筑。b)散热器安装方式:散热器接管方式通常有以下几种方式:上进下出同侧连接，散热器的标准散热量即根据此方式测得，此方式散热量最大;上进下出异侧连接，当散热器长度较长时采用此方式可保证散热器整个有效散热长度内温度分布均匀，其散热量与前者基本相当;下进下出同侧连接及异侧连接，由于散热器表面平均温度降低，会导致减小，但有利于管道暗装于墙内和地板内。散热器安装时宜明装，使用暖气罩会严重影响散热器的散热量，降低能量使用率。同时散热器温控阀(除遥控型温度传感器)也会因此不能感测到室内的真实温度，从而有可能产生不适当的温度调节。因此暗装时应有合理的气流通道、足够的通道面积，并方便维修。c)管路安装注意事项:采暖炉分户系统中，推荐采用铝塑复合(PE/AL/PE)管及改性聚丙稀(PP-R)管。这两种管材具有成本低、耐腐蚀、接口少、不易漏、难结垢、水阻力小。同时外形美观，施工方便。塑料管室内明设时，敷设位置应远离火源，且不宜敷设阳光直射处;公称外径大于32mm的管道不可直接暗设，应在管道井或管槽内明设;PP-R管明设时一定要用固定卡，具体方式参见相关产品技术说明。铝塑复合(PE/AL/PE)管道暗设时，埋设在混凝土板内的管道不能使用管件，埋地管道接头是系统渗漏的隐患。水系统的运行中，要特别重视空气的排放。当管道中有空气积存时，会影响热水的正常循环，造成散热器不热的情况。因此管道系统安装时，要注意高处放气，低处泄水。2)地板辐射采暖:地板辐射采暖系统一般由采暖炉、供回水干管、分水器、集水器、供回水管路组成。带有热媒集配装置和温控装置的低温地板辐射系统具有诸多优势:与散热器系统比，还具有供热均匀，热舒适度好，散热方向由下至上，符合人体需要，明显改善居住卫生环境;系统阻力易控制，高效节能;安全可靠，埋地管道部分无接头以免渗漏，使用寿命长，维护运行费用低;节省散热器占地面积，便于室内布置与装修，节省暖气罩及管道装...
