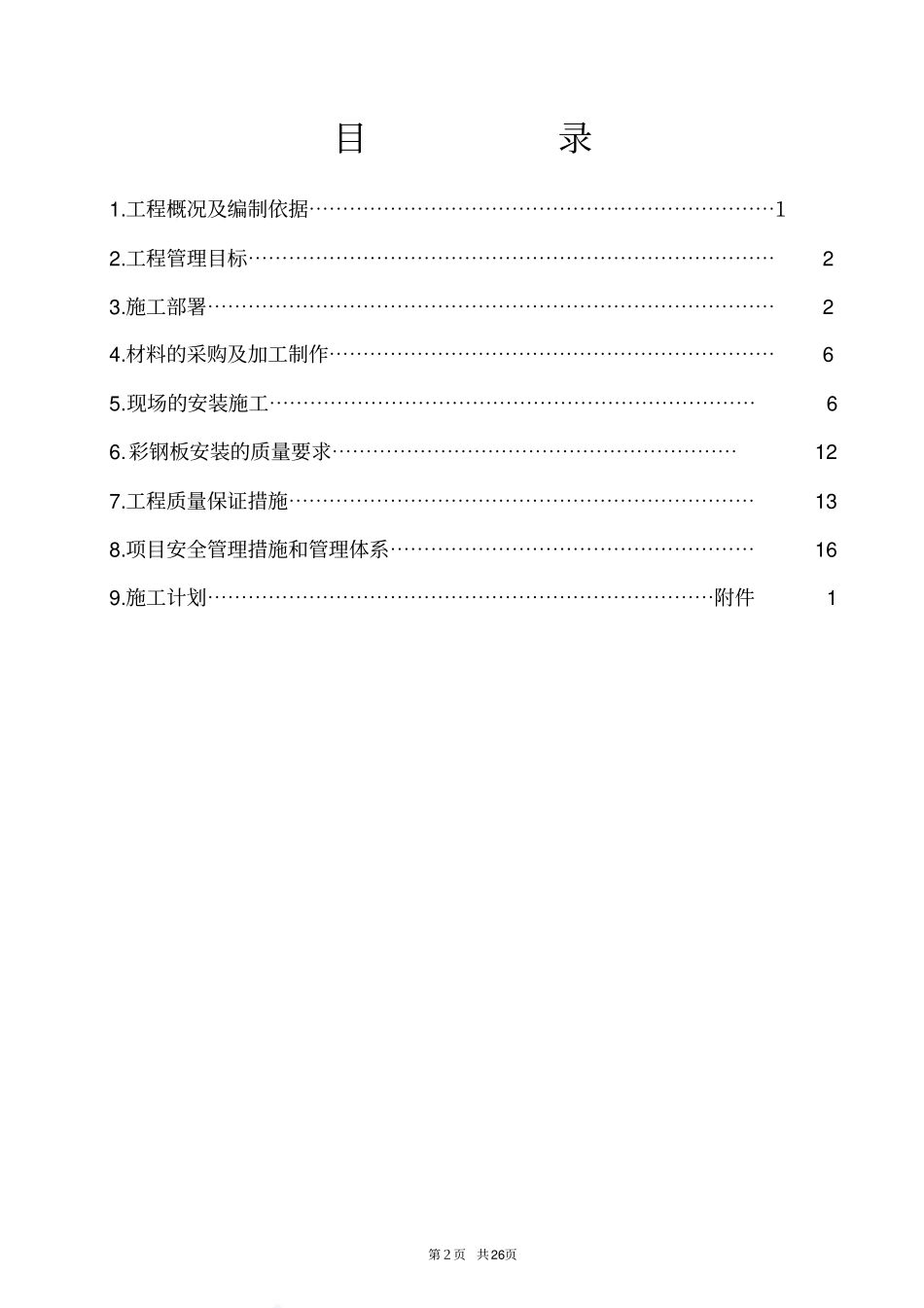

哈尔滨投资有限公司金属屋面工程施工方案二零一一年十月七日第２页共26页目录1.工程概况及编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12.工程管理目标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23.施工部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24.材料的采购及加工制作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯65.现场的安装施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯66.彩钢板安装的质量要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯127.工程质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯138.项目安全管理措施和管理体系⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯169.施工计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯附件1第３页共26页1.工程概况及编制依据：1.1.工程概况：本工程为本工程内容为屋面及墙面区域的安装，其中包括檩条支托及檩条的安装、屋面底板的制作安装、次檩的制作安装、保温棉的铺设、屋面面板的制作安装、天沟的制作安装以及收边件的制作安装。该工程屋面的面积约5400m2,檩条约45吨，最长的屋面板约45米，屋面的标高为15米。该工程的屋面形状不规则，施工难度较大。该屋面的彩钢板拟采用BHP彩钢卷，由钢之杰钢建筑产品有限公司加工成型，上层板采用角驰Ⅲ－760型，下层板采用Q－900型；檩条采用C120×50×20×2.5镀锌檩条；次檩采用Z90×50×15×30×2.5镀锌檩条；屋面保温棉采用厚度100mm（容重12Kg/m3）无贴面欧文斯可宁保温棉；天沟采用2.5mm厚不锈钢天沟。1.2编制依据：1.2.1哈投资金属屋面工程图纸1.2.2《钢结构设计规范》GB50017-20031.2.3《网架结构设计与施工规程》（JBJ71—91）1.2.4《网架结构工程质量检验评定标准》JGJ78--911.2.5《建筑防腐蚀工程质量检验评定标准》GB50224-951.2.6《钢结构工程施工及验收规范》GB50205-20011.2.7《建筑工程质量检查及验收统一标准》GB50300-20011.2.8《建筑施工高处作业安全技术规范》JGJ80-911.2.9《建筑施工安全检查标准》JGJ81-20021.2.10《上海市建设工程文明施工管理暂行规定》第４页共26页2.工程管理目标：2.1.工程工期目标：我们技术人员通过对工程各项内容考查，研究后有决心通过合理施工管理，采用先进的工程施工设计及施工工艺和选派优秀施工队伍等一系列保障措施，密切与业主精诚协作，在施工组织安排上我方拟实行流水作业，以加快施工进度和平衡现场劳动力，并计划严格按照合同工期完成本项施工任务。2.2.工程质量目标：质量是企业的生命，我们一贯坚持质量第一的原则。在本工程的施工管理目标上，我们将通过严格的管理措施，严把工程质量关，在严格自检、自查的基础上虚心听取业主、监理、质监、设计等单位的意见，接受他们对各项施工的质量监督，确保工程质量一次性达到合格标准，确保获得“白玉兰”奖、“鲁班”奖。并保证二年的保修期。2.3.工程安全目标：对本工程我公司将严格执行国家有关安全操作规程，杜绝一切伤亡事故发生，把安全意识落实到每个职工头脑中，确保工程达到安全文明标准工地。3.施工部署：3.1施工人力安排：本工程施工难度大，施工工期短，质量要求高，为确保工程按期保质完成，公司将委派有丰富施工经验的项目经理对工程施工力量进行安排。详见如下施工组织体系图。第５页共26页3.1.1现场安装劳动力配备：为了保质保量地完成任务，我们将从公司内部选派优秀的安装队，现场施工由施工项目部按施工进度要求实行流水作业，统一协调，保证工序的顺利搭接，并随时调配力量，以保证工期。现场建筑及安装劳动力投入计划见现场劳动力投入计划表。现场劳动力投入计划表工种人数备注管理人员4铆工2起重工4具备特殊工种操作证电工1具备特殊工种操作证电气焊工6具备特殊工种操作证压型板安装工10具有一定安装经验，专职培训测量工2工程部技术部质量部材料部安保部项目经理生产经理项目总工程师第６页共26页油漆工2辅助工63.2.施工机械配备：施工现场按施工流程进行机械设备的配备。吊装采用2辆12吨液压起重机进行吊装，机械设备见机械配备表计划表：施工现场主要机具配备（见下表）序号名称数...
