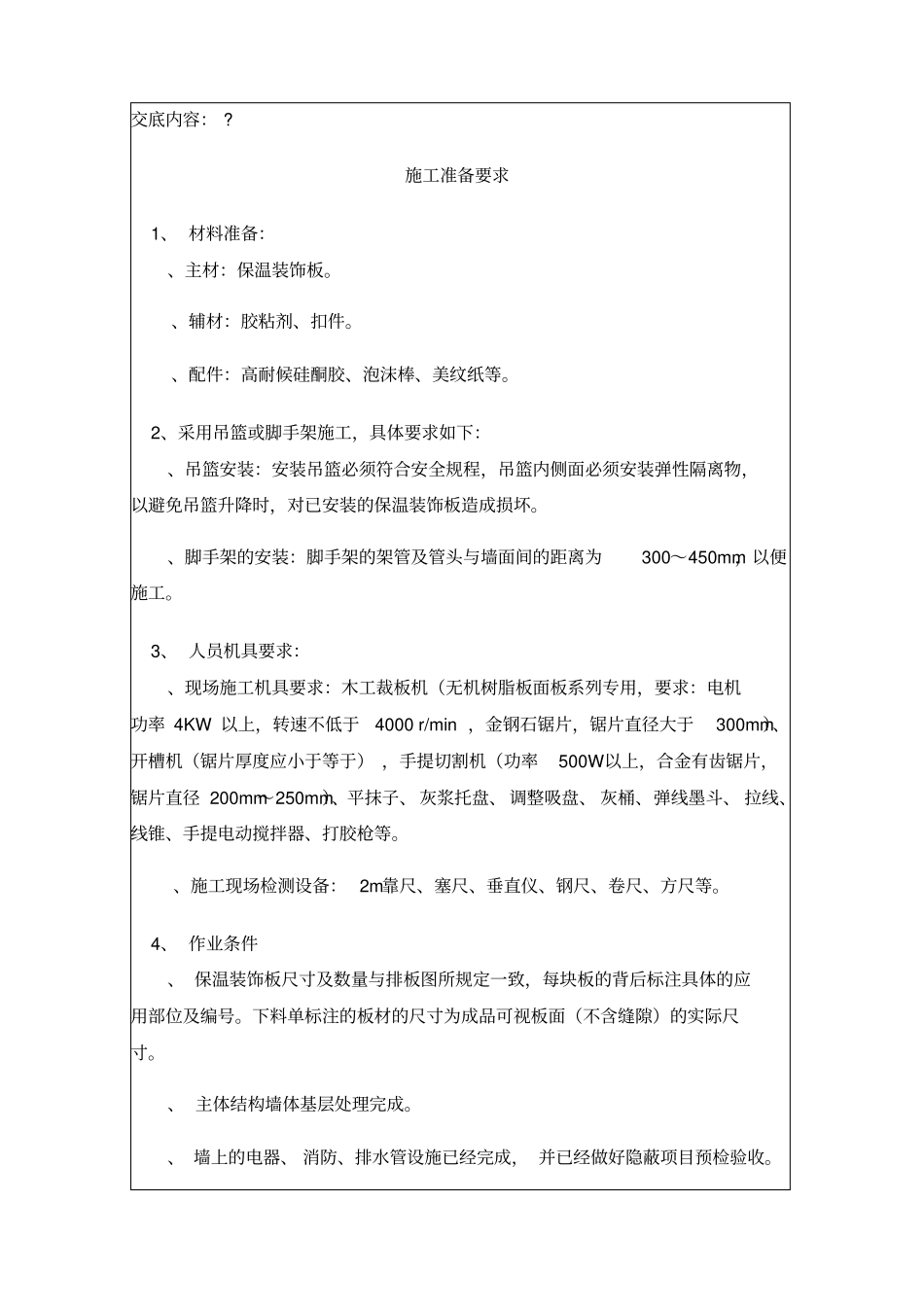

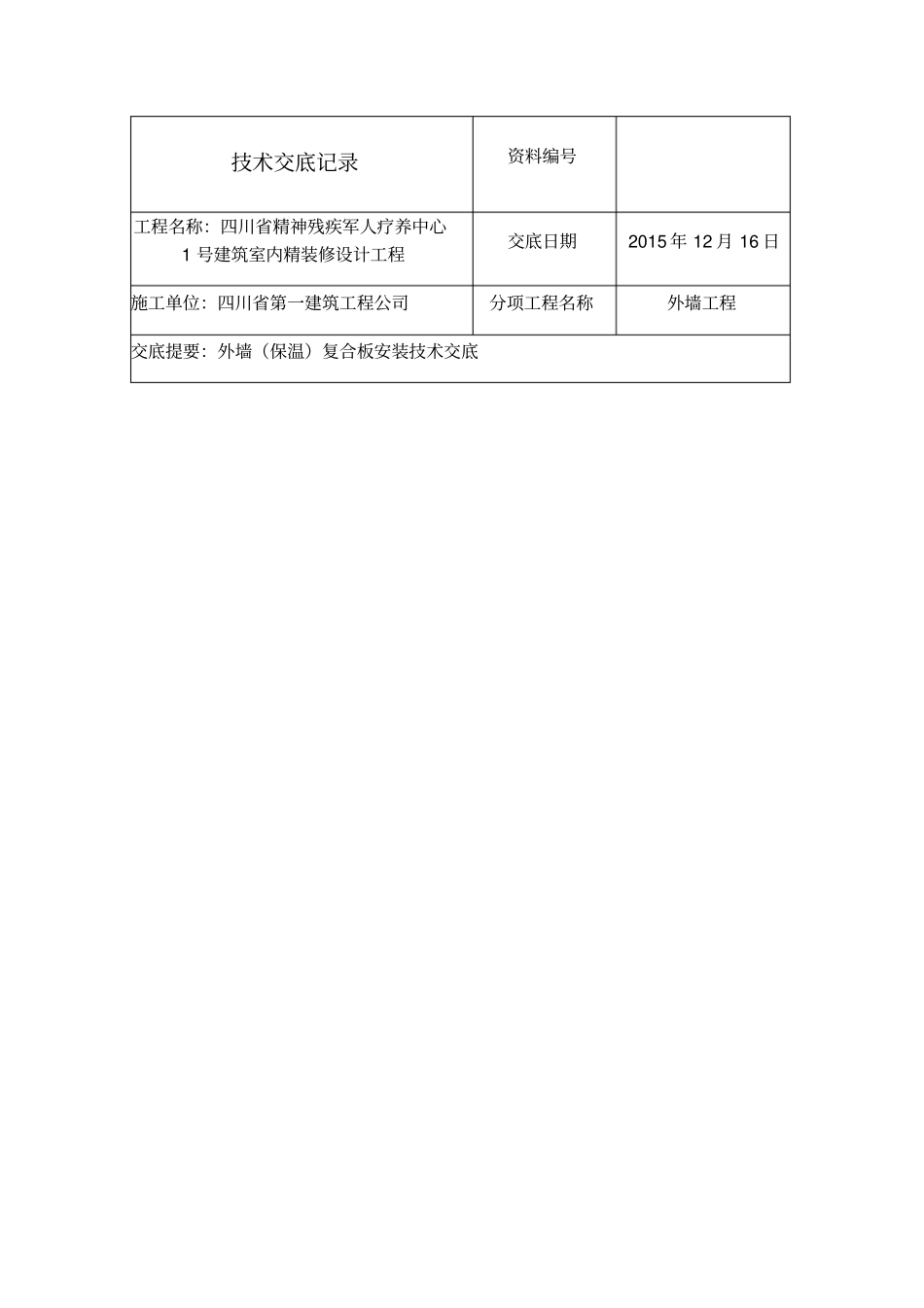

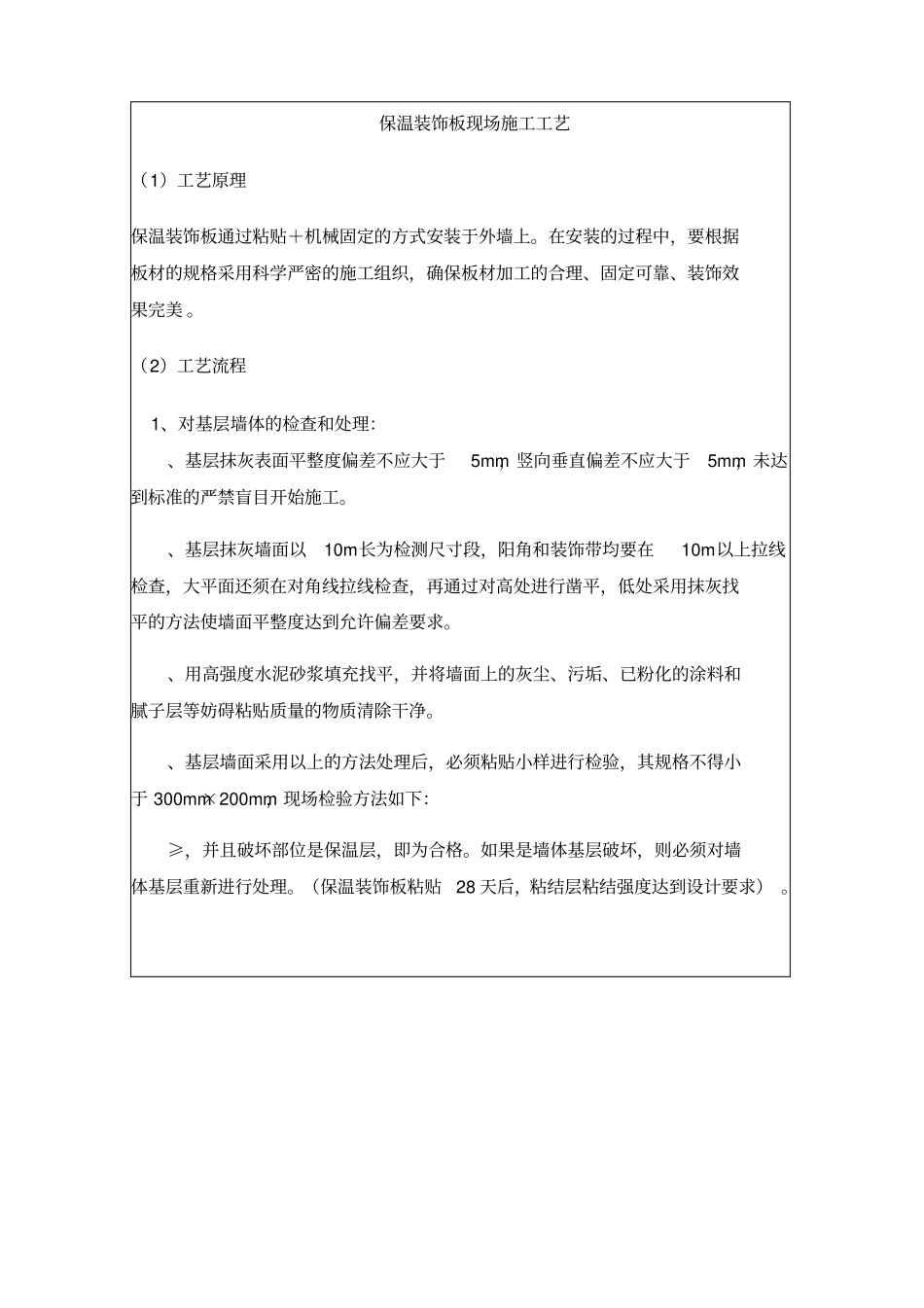

技术交底记录资料编号工程名称：四川省精神残疾军人疗养中心1号建筑室内精装修设计工程交底日期2015年12月16日施工单位：四川省第一建筑工程公司分项工程名称外墙工程交底提要：外墙（保温）复合板安装技术交底交底内容：?施工准备要求1、材料准备：、主材：保温装饰板。、辅材：胶粘剂、扣件。、配件：高耐候硅酮胶、泡沫棒、美纹纸等。2、采用吊篮或脚手架施工，具体要求如下：、吊篮安装：安装吊篮必须符合安全规程，吊篮内侧面必须安装弹性隔离物，以避免吊篮升降时，对已安装的保温装饰板造成损坏。、脚手架的安装：脚手架的架管及管头与墙面间的距离为300～450mm，以便施工。3、人员机具要求：、现场施工机具要求：木工裁板机（无机树脂板面板系列专用，要求：电机功率4KW以上，转速不低于4000r/min，金钢石锯片，锯片直径大于300mm）、开槽机（锯片厚度应小于等于），手提切割机（功率500W以上，合金有齿锯片，锯片直径200mm～250mm）、平抹子、灰浆托盘、调整吸盘、灰桶、弹线墨斗、拉线、线锥、手提电动搅拌器、打胶枪等。、施工现场检测设备：2m靠尺、塞尺、垂直仪、钢尺、卷尺、方尺等。4、作业条件、保温装饰板尺寸及数量与排板图所规定一致，每块板的背后标注具体的应用部位及编号。下料单标注的板材的尺寸为成品可视板面（不含缝隙）的实际尺寸。、主体结构墙体基层处理完成。、墙上的电器、消防、排水管设施已经完成，并已经做好隐蔽项目预检验收。保温装饰板现场施工工艺（1）工艺原理保温装饰板通过粘贴＋机械固定的方式安装于外墙上。在安装的过程中，要根据板材的规格采用科学严密的施工组织，确保板材加工的合理、固定可靠、装饰效果完美。（2）工艺流程1、对基层墙体的检查和处理：、基层抹灰表面平整度偏差不应大于5mm，竖向垂直偏差不应大于5mm，未达到标准的严禁盲目开始施工。、基层抹灰墙面以10m长为检测尺寸段，阳角和装饰带均要在10m以上拉线检查，大平面还须在对角线拉线检查，再通过对高处进行凿平，低处采用抹灰找平的方法使墙面平整度达到允许偏差要求。、用高强度水泥砂浆填充找平，并将墙面上的灰尘、污垢、已粉化的涂料和腻子层等妨碍粘贴质量的物质清除干净。、基层墙面采用以上的方法处理后，必须粘贴小样进行检验，其规格不得小于300mm×200mm，现场检验方法如下：≥，并且破坏部位是保温层，即为合格。如果是墙体基层破坏，则必须对墙体基层重新进行处理。（保温装饰板粘贴28天后，粘结层粘结强度达到设计要求）。2、基层分格弹线。、应按设计要求进行排板，并确定分格缝的宽度。、从门窗或阳角处开始弹出基准控制线，作出标记。、弹线工作应由施工人员完成，若条件不允许则弹线人员必须与施工人员完成交接。、弹线时应将缝线弹出，以便在安装板材时核对尺寸和位置，减少误差。3、墙体表面洒水润湿。基层检查与处理基层分格弹线墙体表面干燥时应先洒水润湿复合板面板表面开槽，刷侧面封闭剂复合板底面点式布胶复合板周边安装固定填塞泡沫条分格缝边缘贴美纹纸打密封胶安装排气塞揭保护膜板面清洁竣工验收当天气较热，墙面干燥时，施工前应用清水先将墙面适当润湿，以保证不会因胶粘剂中的水分过快蒸发而影响粘接质量。4、板背面点式布胶、粘接砂浆的使用、粘结点分布图及要求如下：根据点粘分布图把胶粘剂点涂在背板面上，粘结面积不得小于40%，建筑物高度在50m以上的，粘结面积宜达到45%以上。5、安装固定。、面板扣件安装根据扣件分布图，用电锤在规定位置钻出8mm的孔，用于安放膨胀塞，孔的深度要求穿过砂灰层，进入砌体25mm以上。再将扣件插入板内，用螺栓将扣件拧紧。、保温装饰板为面板中间四周开槽，深度为3mm,宽度为3mm,扣件安装与槽内。、水平（竖向）接缝节点图、板材上墙前应再次检查尺寸是否合适（核对墨线），有问题的板材不得上墙。、板材揉贴时应逐渐按压到平整度要求的合适位置，严禁按压低了再拉出，造成虚粘。、在保温装饰板粘贴上墙12小时～24小时内，应及时用2m靠尺复查板面平整度。、阴（阳）角构造和施工要求先粘贴好平面板，再粘贴立面板，最后在交角处打耐候密封胶。阳角构造示意图阴构造示意图、窗台构造和施工要...
