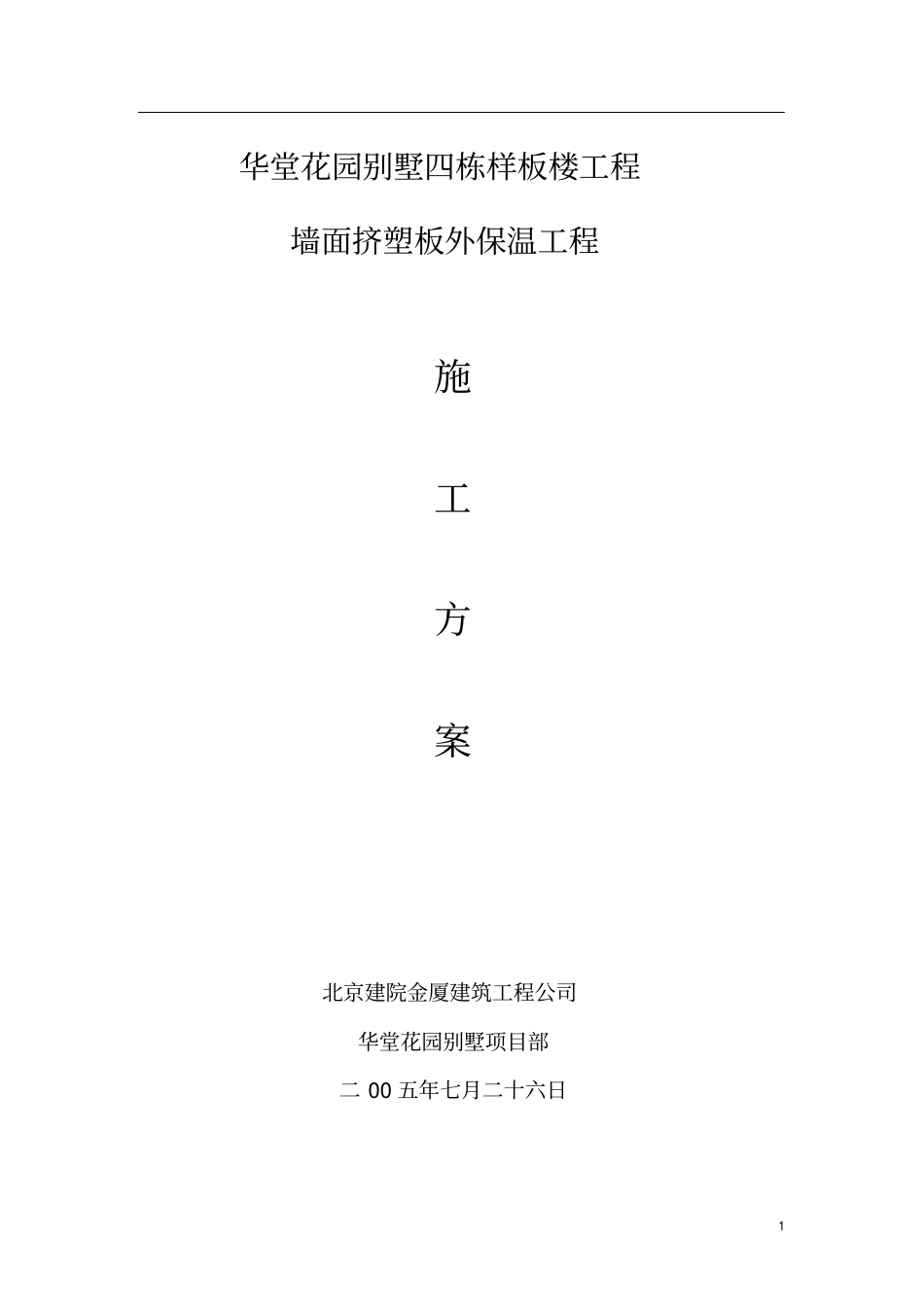

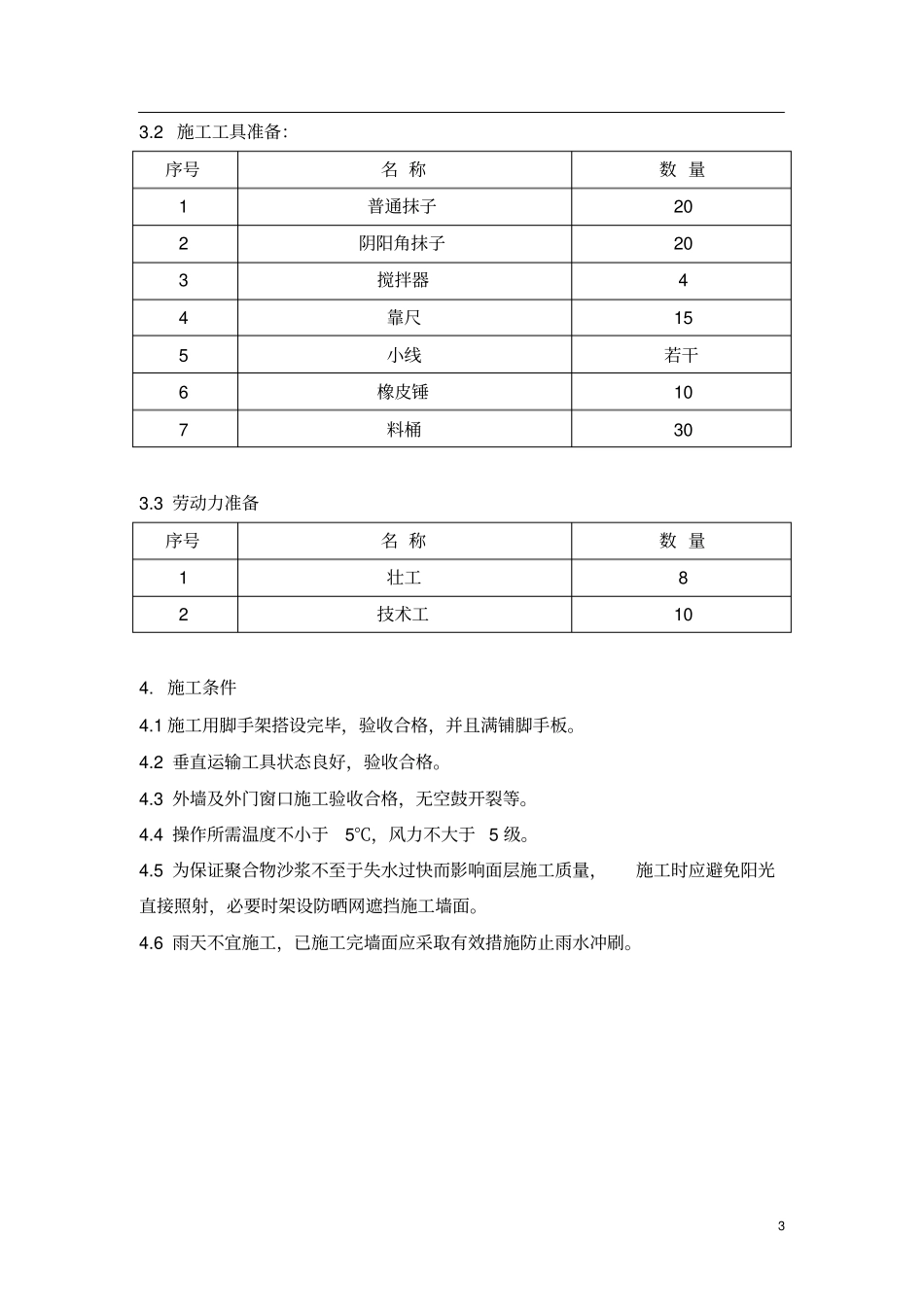

1华堂花园别墅四栋样板楼工程墙面挤塑板外保温工程施工方案北京建院金厦建筑工程公司华堂花园别墅项目部二00五年七月二十六日21、编制依据序号名称编号188J2—4墙身—外墙保温建筑构造通用图集2挤塑板外墙外保温施工技术规程88JZ23施工图纸2、工程概况：2.1工程名称：华堂花园别墅四栋样板楼工程2.2工程地点：华堂国际高尔夫俱乐部内2.3主体结构类型：框架剪力墙结构2.4墙体材料：外墙基底为混凝土墙体，采用60mm厚，容重为20kg/m3挤塑保温板，采用外墙外保温施工做法。3、施工准备3.1材料准备：序号名称单位数量备注1挤塑保温板㎡1300厚度6CM2TD—1粘结沙浆T83TD—1抹面沙浆T84耐碱玻纤网格布㎡15005界面剂kg1306铆固件个520033.2施工工具准备：序号名称数量1普通抹子202阴阳角抹子203搅拌器44靠尺155小线若干6橡皮锤107料桶303.3劳动力准备序号名称数量1壮工82技术工104.施工条件4.1施工用脚手架搭设完毕，验收合格，并且满铺脚手板。4.2垂直运输工具状态良好，验收合格。4.3外墙及外门窗口施工验收合格，无空鼓开裂等。4.4操作所需温度不小于5℃，风力不大于5级。4.5为保证聚合物沙浆不至于失水过快而影响面层施工质量，施工时应避免阳光直接照射，必要时架设防晒网遮挡施工墙面。4.6雨天不宜施工，已施工完墙面应采取有效措施防止雨水冲刷。45．操作工艺5．1工艺流程固定铆固件基层准备材料及工具准备弹线配制粘结沙浆粘贴翻包玻纤网格布涂刷界面剂粘贴挤塑板打磨修理配制聚合物抹面沙浆涂刷界面剂抹聚合物底层沙浆粘贴网格布抹面层聚合物沙浆找平修补自然养护55．2操作工艺5．2．1基层准备：已施工完毕的墙面基层清理干净，平整度、垂直度符合规程要求，且应具有足够的强度，无空鼓开裂等。5．2．2基层放线：根据图纸要求在建筑物外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，每个楼层弹出水平线，以控制所要粘贴挤塑板的垂直度、平整度。5．2．3配制粘结沙浆：将TD—1型外保温粘结剂于水按4：1重量比混合，用搅拌器搅拌均匀静置5分钟后方可使用。已搅拌好的聚合物沙浆须在2h内用完。基层墙面如太干燥应先洒水润湿。5．2．4粘贴挤塑板：粘贴方式采用框点法，要求粘结率控制在50%以上。挤塑板粘贴前须满刷界面剂，将粘贴的挤塑板侧边外露处（门窗洞口处、底面、顶面）翻包网格布，粘结应轻柔、均匀挤压，并且用靠尺及小线检查线条的平整及顺直。板与板之间不留缝隙，出现缝隙时应用挤塑板细片封堵。挤塑板按水平顺序排列，上下错开1/2板宽粘贴。外墙转角处采用错槎对接。粘板应用专用工具轻柔、均匀挤压挤塑板，随时用2米靠尺检查垂直度及平整度。已粘结的挤塑板静置24h后方可固定铆固件（铆固件规格：8*100MM）及打磨修整，打磨时不得沿挤塑板接缝平行的方向打磨，应做轻柔的圆周运动。见附图65.2.5挤塑板安装完毕检查验收后涂刷界面剂后方可进行聚合物沙浆抹灰。抹灰分底层和面层两次完成。5．2．6配制抹面聚合物沙浆方法同5.2.35．2．7粘贴网格布：将搅拌好的聚合物沙浆均匀的涂抹于挤塑板表面，厚度约2mm,将网格布用抹子压入抹面沙浆中，要求用力均匀，不得有褶皱，网格布中挤出的沙浆用抹子抹平。网格布断开处搭接宽度不小于10cm，转角处网格布应连续且须做加强处理。见附图75．2．7抹面层聚合物沙浆：待网格布埋贴完毕，聚合物沙浆表面硬化后即可施工。面层聚合物沙浆厚度约3mm，仅以覆盖网格布，微见网格布轮廓为宜。抹面层沙浆时应用力均匀，以保证面层沙浆厚度一致，切记不可揉搓，以免形成空鼓。5.2.8门窗口四角增设加强网布。见附图85.2.9要求面层阴阳角方正、顺直，平面部分用靠尺检查，应平整、洁净。5．2．10自然养护：以上工序完成后，最少静置养护48小时，至强度上来后方可进行下一道工序的施工。寒冷及潮湿气候条件下，应适当延长养护时间。养护过程中应避免雨水冲刷。6．修补措施6．1因工序穿插、操作失误或使用不当，致使挤塑出现破损的，按如下程序修补：6．1．1用锋利刀具剜除破损处，剜除面积大于破损面积，形状大致整齐。注意防止损坏周围的抹面沙浆、网格布和挤塑装饰条。清楚干净残余的胶粘剂和挤塑颗粒。6．1．2切割好一块规格形状与破损处完...
