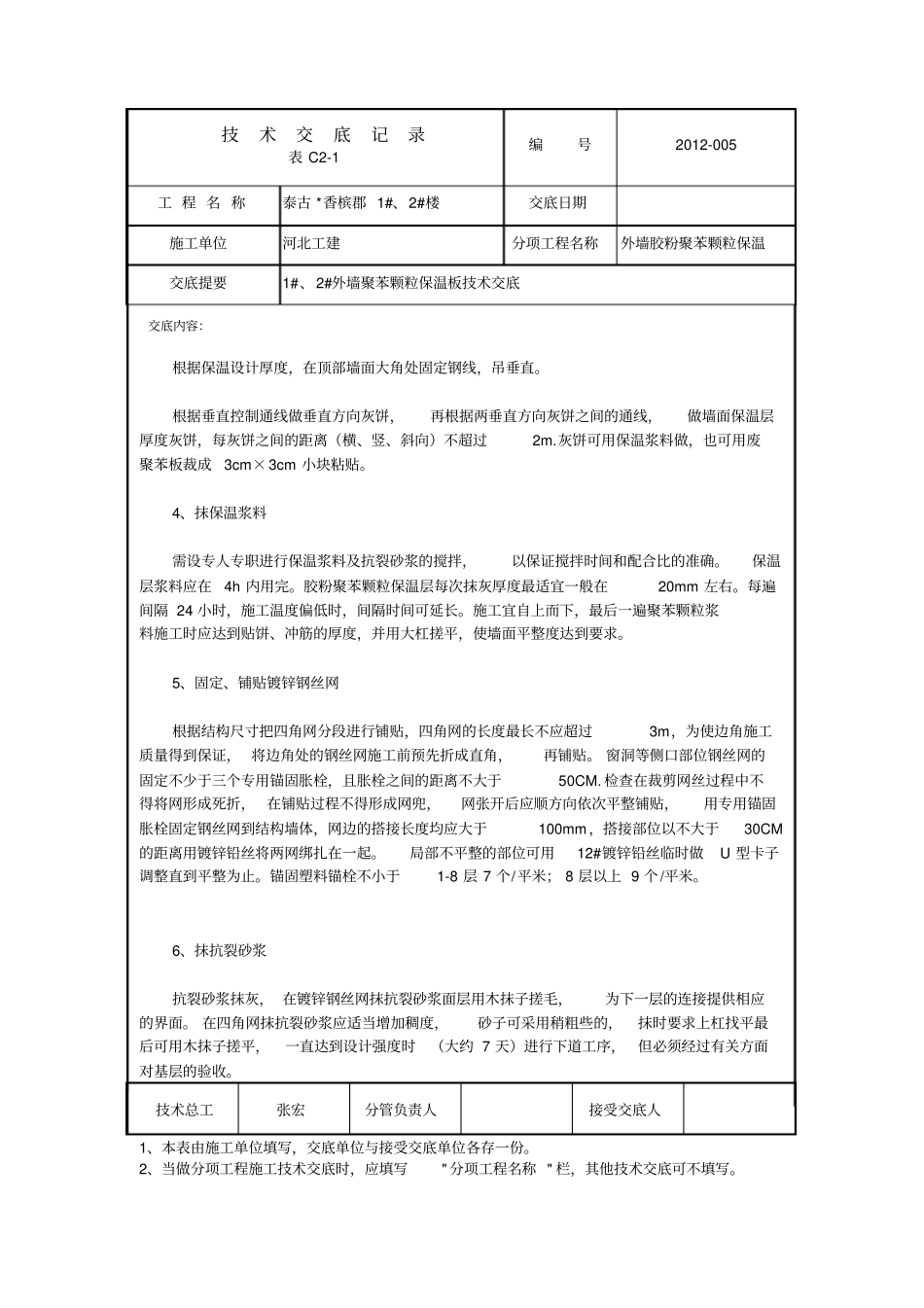

技术交底记录表C2-1编号2012-005工程名称泰古*香槟郡1#、2#楼交底日期施工单位河北工建分项工程名称外墙胶粉聚苯颗粒保温交底提要1#、2#外墙聚苯颗粒保温板技术交底交底内容:技术总工张宏分管负责人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。一、材料配制1、胶粉聚苯颗粒保温浆料的配制先开机,将35-40kg水倒入砂浆搅拌机内,然后倒入一袋25kg胶粉料搅拌3-5min后,再倒入一袋200L聚苯颗粒继续搅拌3min,搅拌均匀后倒出。该浆料应随搅随用,在4h内用完,严禁人工搅拌。2、抗裂砂浆的配制抗裂砂浆干粉料:水按10:3重量比用砂浆搅拌机或手提搅拌器搅拌,抗裂砂浆一次配好后,使用过程中不得任意加水,应在2h内用完。二、施工工艺流程及要点(一)施工工艺流程材料准备基层墙体处理配制界面砂浆墙体基层涂刷专用界面砂浆固定带尾孔射钉双向@500,尾部穿22#镀锌铅丝配制胶粉聚苯颗粒保温浆料吊垂直、套方、弹控制线技术交底记录表C2-1编号2012-005工程名称泰古*香槟郡1#、2#楼交底日期施工单位河北工建分项工程名称外墙胶粉聚苯颗粒保温交底提要1#、2#外墙聚苯颗粒保温板技术交底交底内容:技术总工张宏分管负责人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。用保温浆料作灰饼、冲筋、作口抹保温浆料(每遍约20mm厚、时间间隔24h)配制抗裂砂浆5d后抹抗裂砂浆裁镀锌钢丝网铺贴、锚固四角镀锌钢丝网搭接长度、平整度验收抹抗裂砂浆抗裂防护层验收(二)、施工工艺说明1、基层处理墙面应清理干净,清洗油渍、清扫浮灰等;旧墙面松动、风化部分应剔除干净。2、界面拉毛为保证界面砂浆施工的适宜性,在施工时控制水泥与砂子的比为1:1,合理调整界面剂用量以达到适宜的稀稠度。拉毛不宜太厚,但必须保证所有的砼墙面都做到毛面处理。3、吊垂直、套方、弹控制线、做饼、冲筋、做口技术交底记录表C2-1编号2012-005工程名称泰古*香槟郡1#、2#楼交底日期施工单位河北工建分项工程名称外墙胶粉聚苯颗粒保温交底提要1#、2#外墙聚苯颗粒保温板技术交底交底内容:技术总工张宏分管负责人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。根据保温设计厚度,在顶部墙面大角处固定钢线,吊垂直。根据垂直控制通线做垂直方向灰饼,再根据两垂直方向灰饼之间的通线,做墙面保温层厚度灰饼,每灰饼之间的距离(横、竖、斜向)不超过2m.灰饼可用保温浆料做,也可用废聚苯板裁成3cm×3cm小块粘贴。4、抹保温浆料需设专人专职进行保温浆料及抗裂砂浆的搅拌,以保证搅拌时间和配合比的准确。保温层浆料应在4h内用完。胶粉聚苯颗粒保温层每次抹灰厚度最适宜一般在20mm左右。每遍间隔24小时,施工温度偏低时,间隔时间可延长。施工宜自上而下,最后一遍聚苯颗粒浆料施工时应达到贴饼、冲筋的厚度,并用大杠搓平,使墙面平整度达到要求。5、固定、铺贴镀锌钢丝网根据结构尺寸把四角网分段进行铺贴,四角网的长度最长不应超过3m,为使边角施工质量得到保证,将边角处的钢丝网施工前预先折成直角,再铺贴。窗洞等侧口部位钢丝网的固定不少于三个专用锚固胀栓,且胀栓之间的距离不大于50CM.检查在裁剪网丝过程中不得将网形成死折,在铺贴过程不得形成网兜,网张开后应顺方向依次平整铺贴,用专用锚固胀栓固定钢丝网到结构墙体,网边的搭接长度均应大于100mm,搭接部位以不大于30CM的距离用镀锌铅丝将两网绑扎在一起。局部不平整的部位可用12#镀锌铅丝临时做U型卡子调整直到平整为止。锚固塑料锚栓不小于1-8层7个/平米;8层以上9个/平米。6、抹抗裂砂浆抗裂砂浆抹灰,在镀锌钢丝网抹抗裂砂浆面层用木抹子搓毛,为下一层的连接提供相应的界面。在四角网抹抗裂砂浆应适当增加稠度,砂子可采用稍粗些的,抹时要求上杠找平最后可用木抹子搓平,一直达到设计强度时(大约7天)进行下道工序,但必须经...
