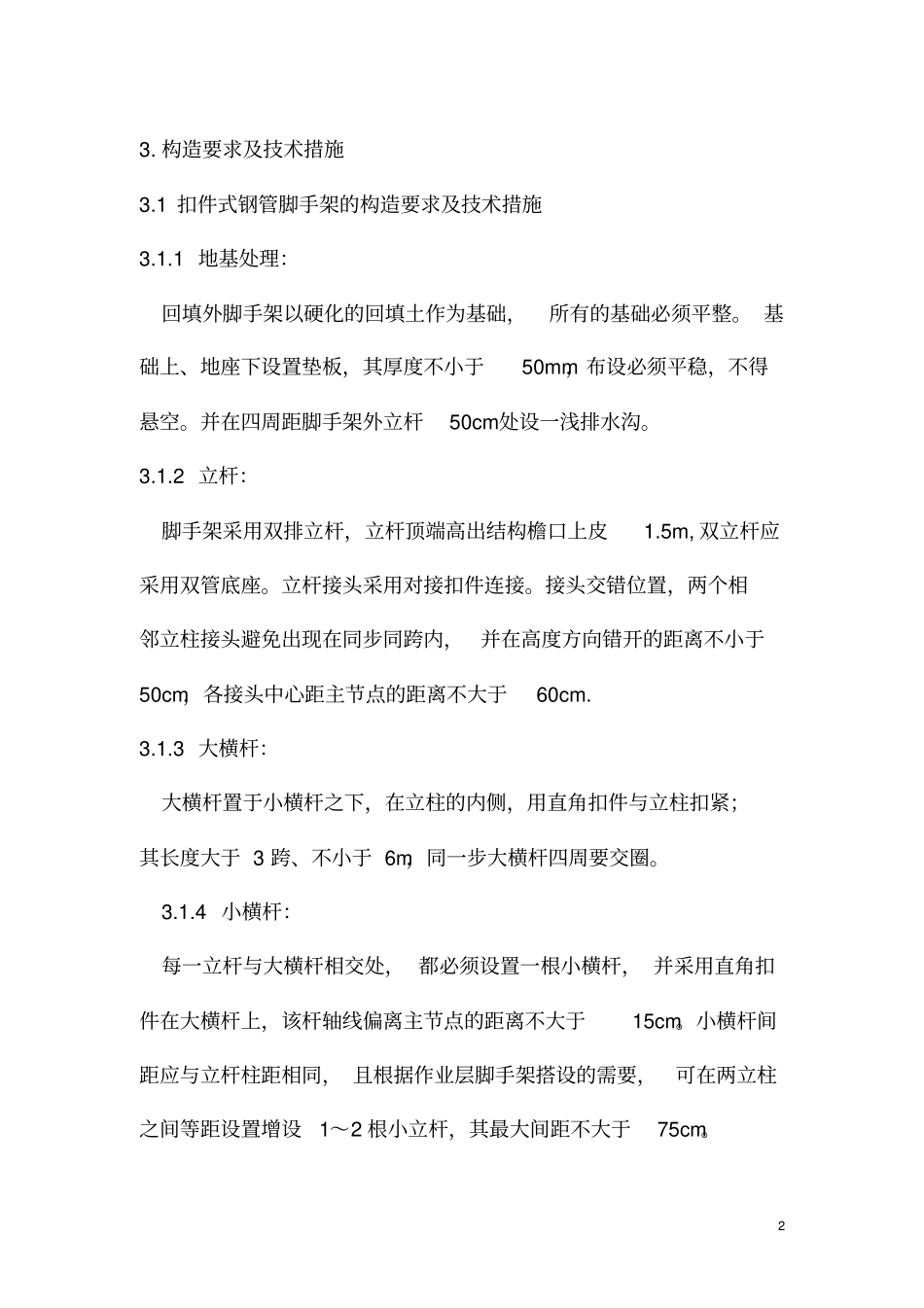

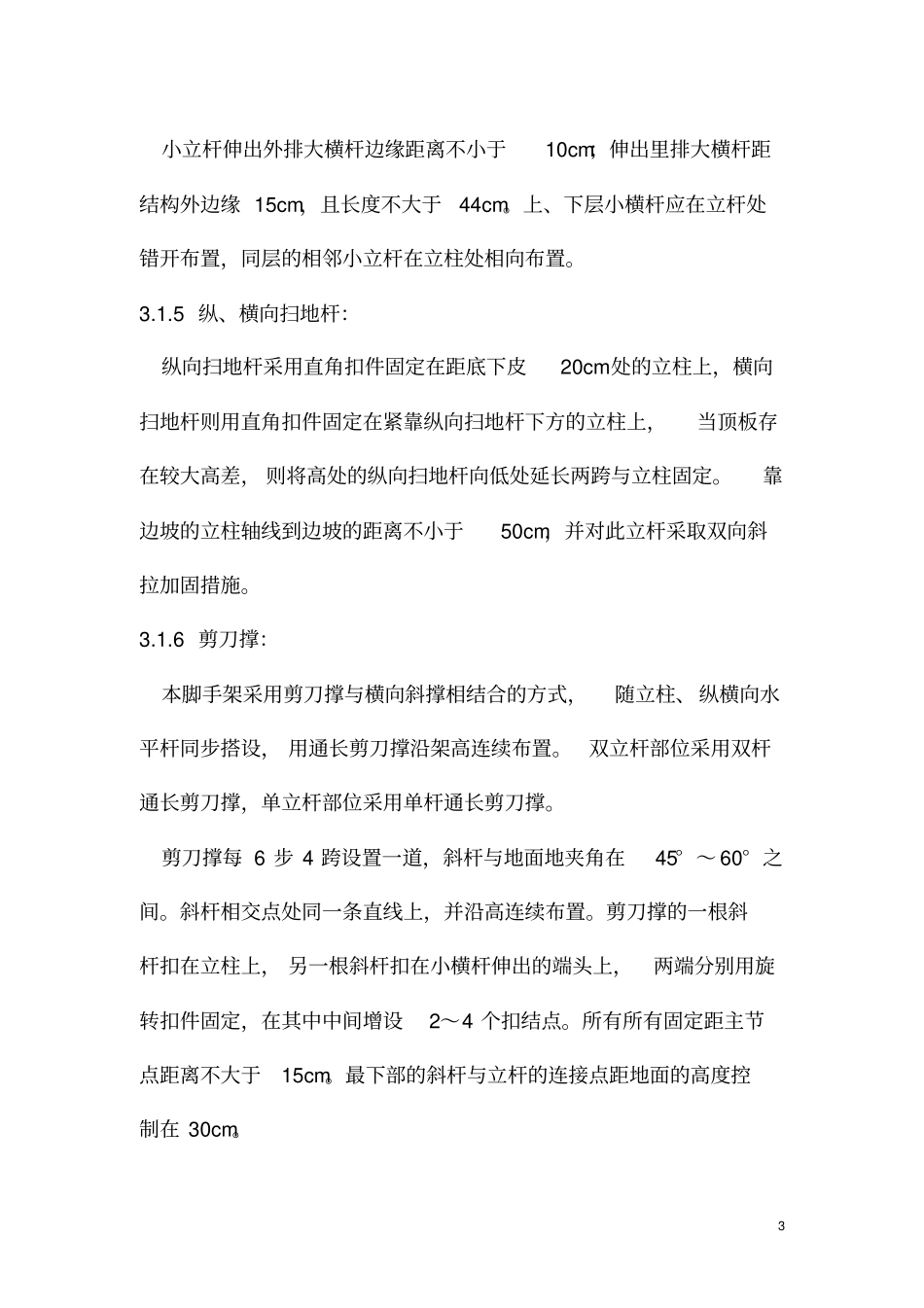

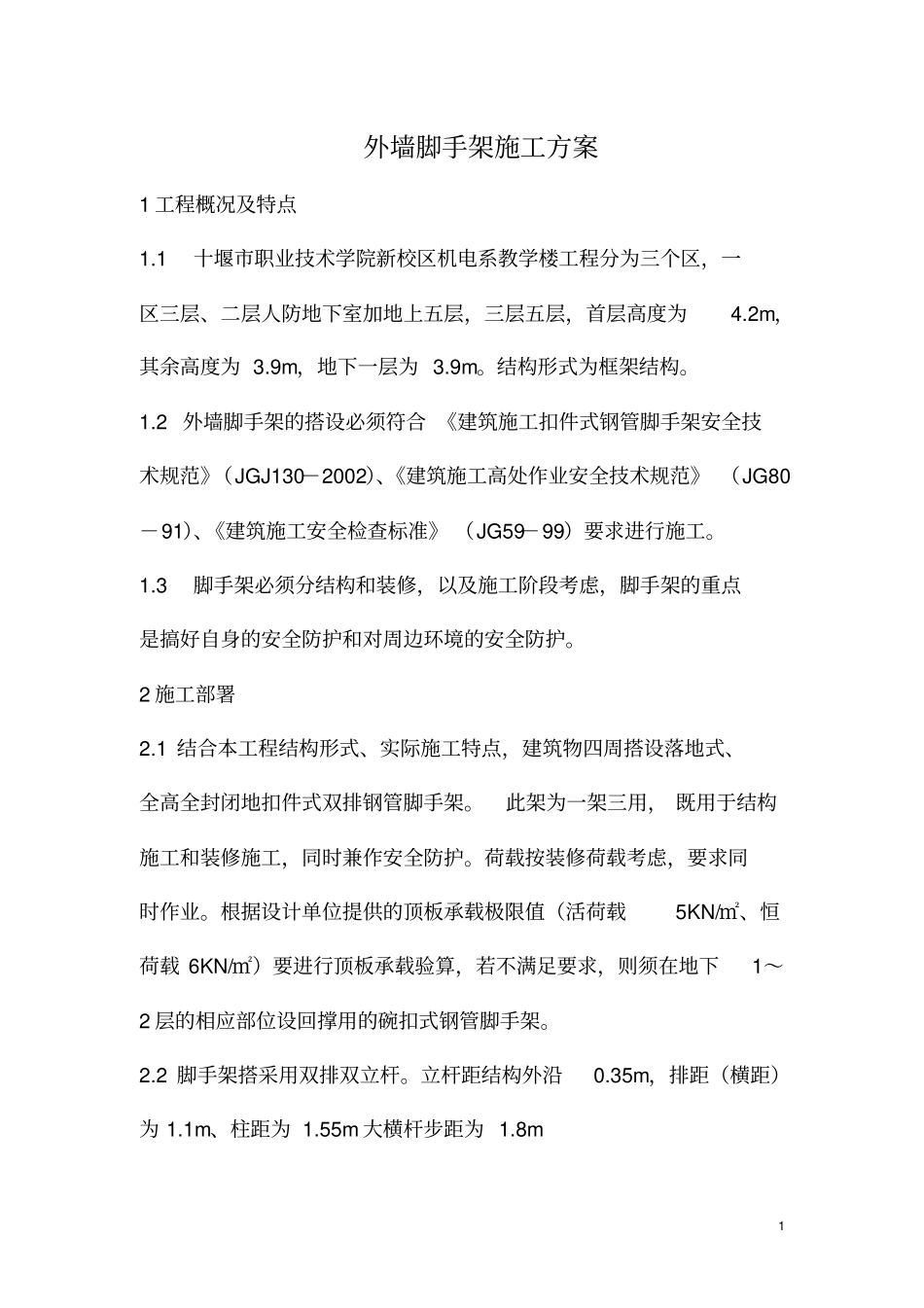

1外墙脚手架施工方案1工程概况及特点1.1十堰市职业技术学院新校区机电系教学楼工程分为三个区，一区三层、二层人防地下室加地上五层，三层五层，首层高度为4.2m，其余高度为3.9m，地下一层为3.9m。结构形式为框架结构。1.2外墙脚手架的搭设必须符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2002）、《建筑施工高处作业安全技术规范》（JG80－91）、《建筑施工安全检查标准》（JG59－99）要求进行施工。1.3脚手架必须分结构和装修，以及施工阶段考虑，脚手架的重点是搞好自身的安全防护和对周边环境的安全防护。2施工部署2.1结合本工程结构形式、实际施工特点，建筑物四周搭设落地式、全高全封闭地扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。荷载按装修荷载考虑，要求同时作业。根据设计单位提供的顶板承载极限值（活荷载5KN/㎡、恒荷载6KN/㎡）要进行顶板承载验算，若不满足要求，则须在地下1～2层的相应部位设回撑用的碗扣式钢管脚手架。2.2脚手架搭采用双排双立杆。立杆距结构外沿0.35m，排距（横距）为1.1m、柱距为1.55m大横杆步距为1.8m23.构造要求及技术措施3.1扣件式钢管脚手架的构造要求及技术措施3.1.1地基处理：回填外脚手架以硬化的回填土作为基础，所有的基础必须平整。基础上、地座下设置垫板，其厚度不小于50mm，布设必须平稳，不得悬空。并在四周距脚手架外立杆50cm处设一浅排水沟。3.1.2立杆：脚手架采用双排立杆，立杆顶端高出结构檐口上皮1.5m,双立杆应采用双管底座。立杆接头采用对接扣件连接。接头交错位置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm，各接头中心距主节点的距离不大于60cm.3.1.3大横杆：大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨、不小于6m，同一步大横杆四周要交圈。3.1.4小横杆：每一立杆与大横杆相交处，都必须设置一根小横杆，并采用直角扣件在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱距相同，且根据作业层脚手架搭设的需要，可在两立柱之间等距设置增设1～2根小立杆，其最大间距不大于75cm。3小立杆伸出外排大横杆边缘距离不小于10cm；伸出里排大横杆距结构外边缘15cm，且长度不大于44cm。上、下层小横杆应在立杆处错开布置，同层的相邻小立杆在立柱处相向布置。3.1.5纵、横向扫地杆：纵向扫地杆采用直角扣件固定在距底下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上，当顶板存在较大高差，则将高处的纵向扫地杆向低处延长两跨与立柱固定。靠边坡的立柱轴线到边坡的距离不小于50cm，并对此立杆采取双向斜拉加固措施。3.1.6剪刀撑：本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。双立杆部位采用双杆通长剪刀撑，单立杆部位采用单杆通长剪刀撑。剪刀撑每6步4跨设置一道，斜杆与地面地夹角在45°～60°之间。斜杆相交点处同一条直线上，并沿高连续布置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中中间增设2～4个扣结点。所有所有固定距主节点距离不大于15cm。最下部的斜杆与立杆的连接点距地面的高度控制在30cm。4剪刀撑的杆件连接采用搭接，其搭接长度≥100cm，并用不小于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离≥10cm横向斜撑搭设在主楼脚手架部位，在同节内、由底至顶层呈“之”字型、在里、外排立柱之间上连续布置，斜杆应采用旋转扣件固定在与之相交底的立柱或横向水平杆的伸出端土。除拐角处设横向斜撑外，中间应每各6跨设置一道。3.1.7脚手板：脚手板采用松木，厚5cm、宽35～45cm、长度不小于3.5m的硬木板。在作业层下部架设一道水平兜网，随作业层上升，同时作业不超过两层。脚手板设置在3根横向水平杆上，并在两端8cm处用直径1.2mm的镀锌铁丝箍绕2～3圈固定。当脚手板长度小于2m时，可采用两根小横杆，并将板两端与其可靠固定，以防倾翻。脚手板应平铺、满铺、接缝中设两根小横杆，各杆距接缝的距离均不大于15cm。靠墙...
