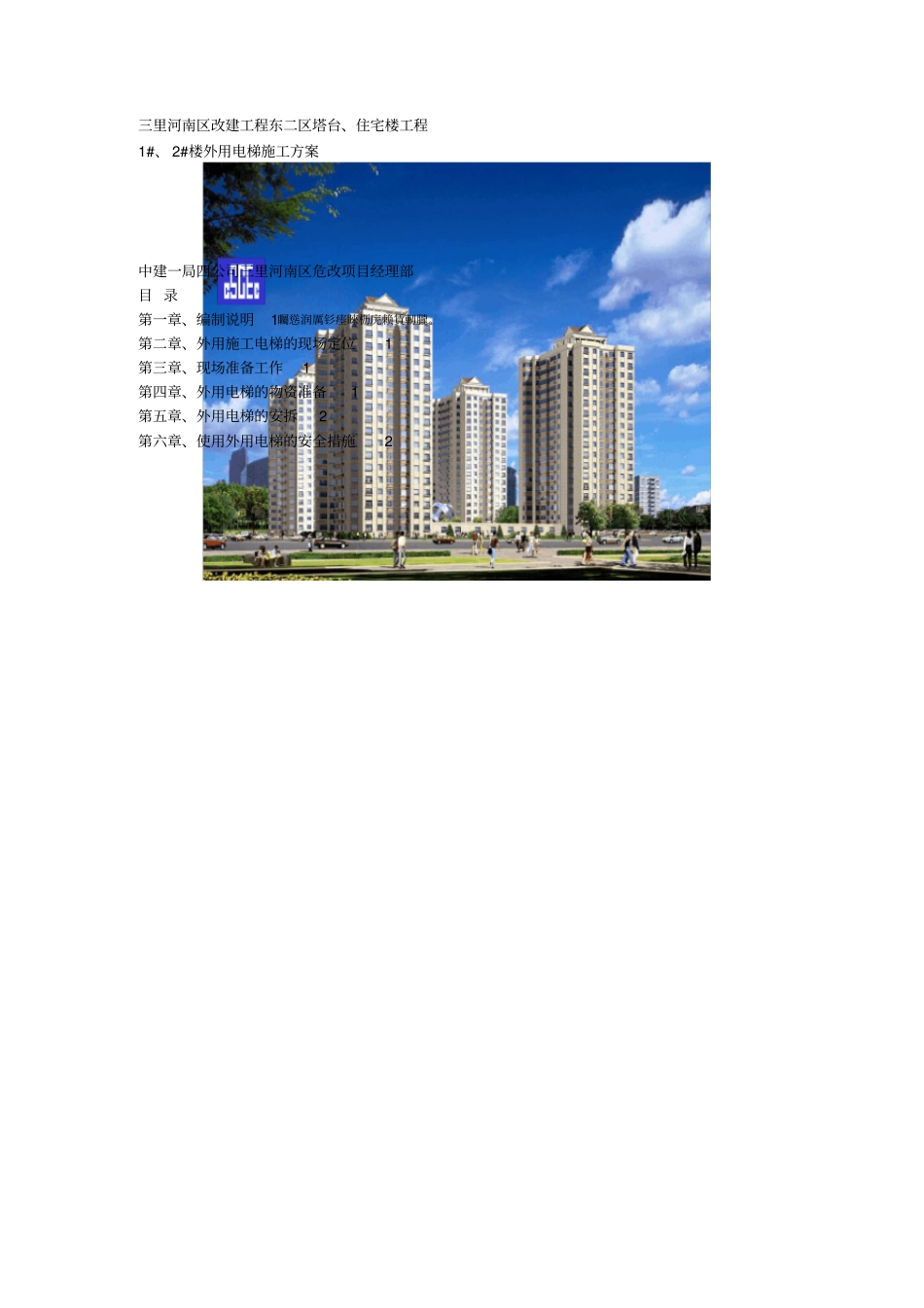

外用电梯方案_第1页
1/4

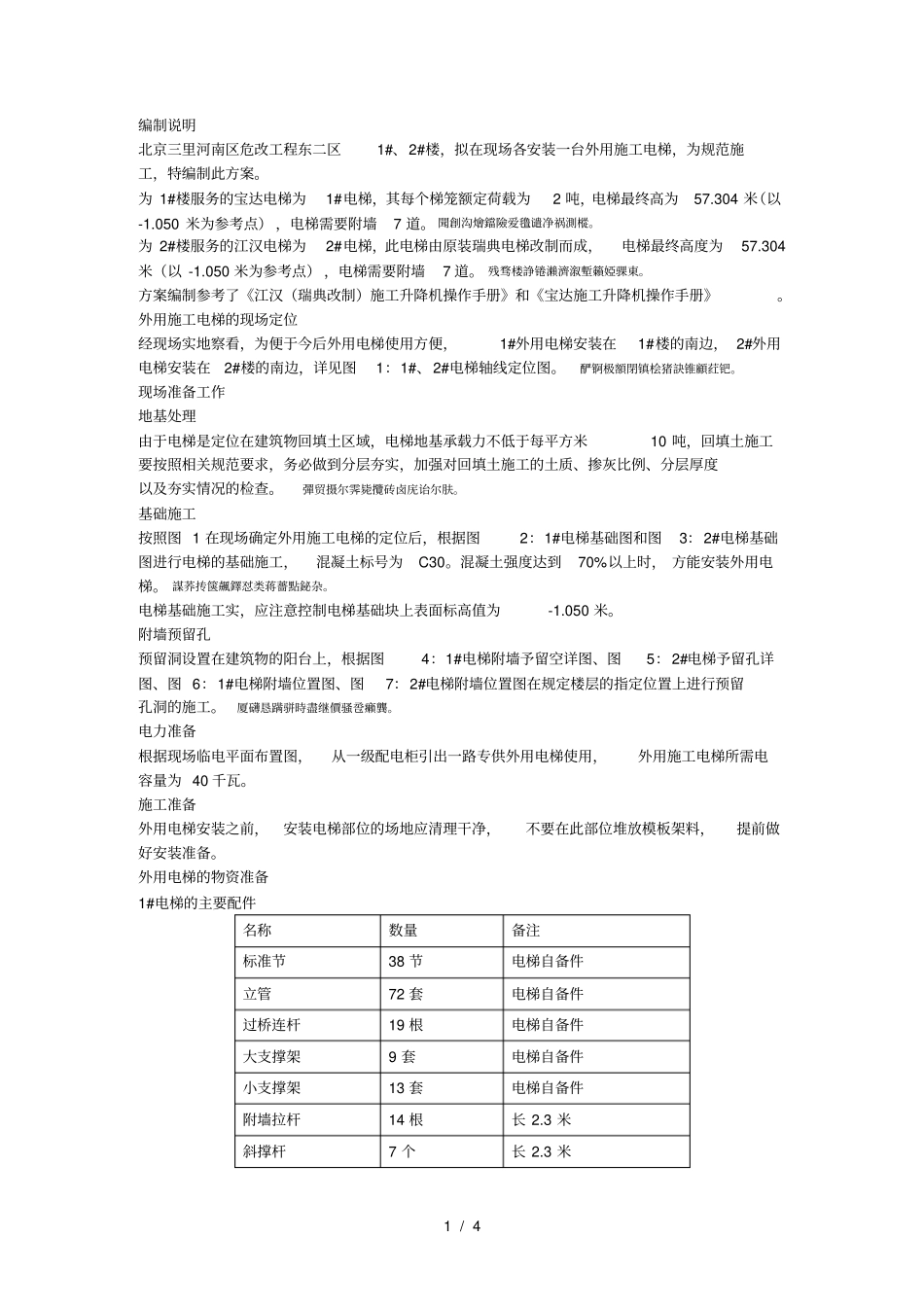

外用电梯方案_第2页
2/4

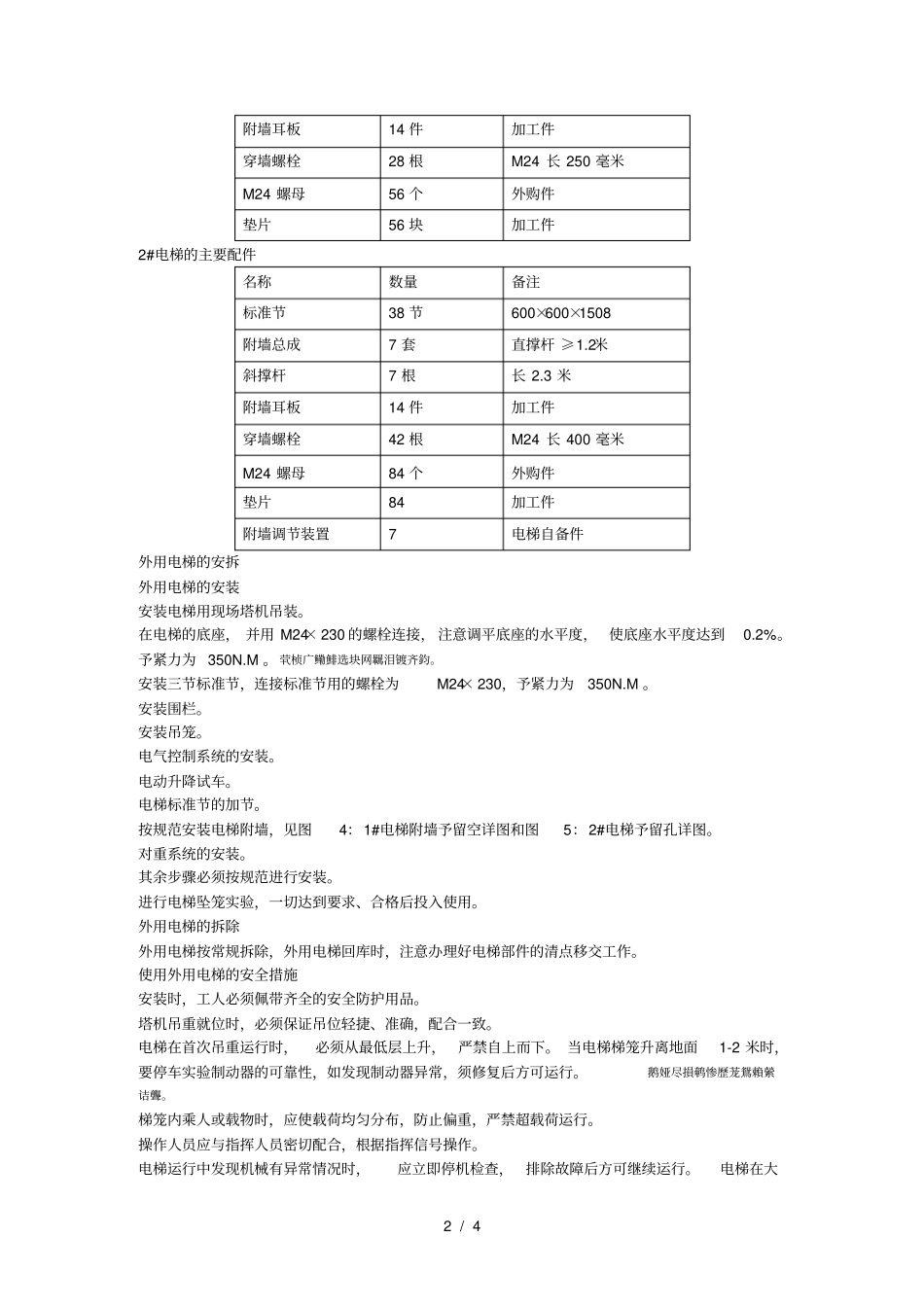

外用电梯方案_第3页
3/4
三里河南区改建工程东二区塔台、住宅楼工程1#、2#楼外用电梯施工方案中建一局四公司三里河南区危改项目经理部目录第一章、编制说明1矚慫润厲钐瘗睞枥庑赖賃軔朧。第二章、外用施工电梯的现场定位1第三章、现场准备工作1第四章、外用电梯的物资准备1第五章、外用电梯的安拆2第六章、使用外用电梯的安全措施21/4编制说明北京三里河南区危改工程东二区1#、2#楼,拟在现场各安装一台外用施工电梯,为规范施工,特编制此方案。为1#楼服务的宝达电梯为1#电梯,其每个梯笼额定荷载为2吨,电梯最终高为57.304米(以-1.050米为参考点),电梯需要附墙7道。聞創沟燴鐺險爱氇谴净祸測樅。为2#楼服务的江汉电梯为2#电梯,此电梯由原装瑞典电梯改制而成,电梯最终高度为57.304米(以-1.050米为参考点),电梯需要附墙7道。残骛楼諍锩瀨濟溆塹籟婭骒東。方案编制参考了《江汉(瑞典改制)施工升降机操作手册》和《宝达施工升降机操作手册》。外用施工电梯的现场定位经现场实地察看,为便于今后外用电梯使用方便,1#外用电梯安装在1#楼的南边,2#外用电梯安装在2#楼的南边,详见图1:1#、2#电梯轴线定位图。酽锕极額閉镇桧猪訣锥顧荭钯。现场准备工作地基处理由于电梯是定位在建筑物回填土区域,电梯地基承载力不低于每平方米10吨,回填土施工要按照相关规范要求,务必做到分层夯实,加强对回填土施工的土质、掺灰比例、分层厚度以及夯实情况的检查。彈贸摄尔霁毙攬砖卤庑诒尔肤。基础施工按照图1在现场确定外用施工电梯的定位后,根据图2:1#电梯基础图和图3:2#电梯基础图进行电梯的基础施工,混凝土标号为C30。混凝土强度达到70%以上时,方能安装外用电梯。謀荞抟箧飆鐸怼类蒋薔點鉍杂。电梯基础施工实,应注意控制电梯基础块上表面标高值为-1.050米。附墙预留孔预留洞设置在建筑物的阳台上,根据图4:1#电梯附墙予留空详图、图5:2#电梯予留孔详图、图6:1#电梯附墙位置图、图7:2#电梯附墙位置图在规定楼层的指定位置上进行预留孔洞的施工。厦礴恳蹒骈時盡继價骚卺癩龔。电力准备根据现场临电平面布置图,从一级配电柜引出一路专供外用电梯使用,外用施工电梯所需电容量为40千瓦。施工准备外用电梯安装之前,安装电梯部位的场地应清理干净,不要在此部位堆放模板架料,提前做好安装准备。外用电梯的物资准备1#电梯的主要配件名称数量备注标准节38节电梯自备件立管72套电梯自备件过桥连杆19根电梯自备件大支撑架9套电梯自备件小支撑架13套电梯自备件附墙拉杆14根长2.3米斜撑杆7个长2.3米2/4附墙耳板14件加工件穿墙螺栓28根M24长250毫米M24螺母56个外购件垫片56块加工件2#电梯的主要配件名称数量备注标准节38节600×600×1508附墙总成7套直撑杆≥1.2米斜撑杆7根长2.3米附墙耳板14件加工件穿墙螺栓42根M24长400毫米M24螺母84个外购件垫片84加工件附墙调节装置7电梯自备件外用电梯的安拆外用电梯的安装安装电梯用现场塔机吊装。在电梯的底座,并用M24×230的螺栓连接,注意调平底座的水平度,使底座水平度达到0.2%。予紧力为350N.M。茕桢广鳓鯡选块网羈泪镀齐鈞。安装三节标准节,连接标准节用的螺栓为M24×230,予紧力为350N.M。安装围栏。安装吊笼。电气控制系统的安装。电动升降试车。电梯标准节的加节。按规范安装电梯附墙,见图4:1#电梯附墙予留空详图和图5:2#电梯予留孔详图。对重系统的安装。其余步骤必须按规范进行安装。进行电梯坠笼实验,一切达到要求、合格后投入使用。外用电梯的拆除外用电梯按常规拆除,外用电梯回库时,注意办理好电梯部件的清点移交工作。使用外用电梯的安全措施安装时,工人必须佩带齐全的安全防护用品。塔机吊重就位时,必须保证吊位轻捷、准确,配合一致。电梯在首次吊重运行时,必须从最低层上升,严禁自上而下。当电梯梯笼升离地面1-2米时,要停车实验制动器的可靠性,如发现制动器异常,须修复后方可运行。鹅娅尽損鹌惨歷茏鴛賴縈诘聾。梯笼内乘人或载物时,应使载荷均匀分布,防止偏重,严禁超载荷运行。操作人员应与指挥人员密切配合,根据指挥信号操作。电梯运行中发现机械有异常情况时,应立即停机检查,排除故障后方可继续运行。电梯在大3/4雨、大雾...
