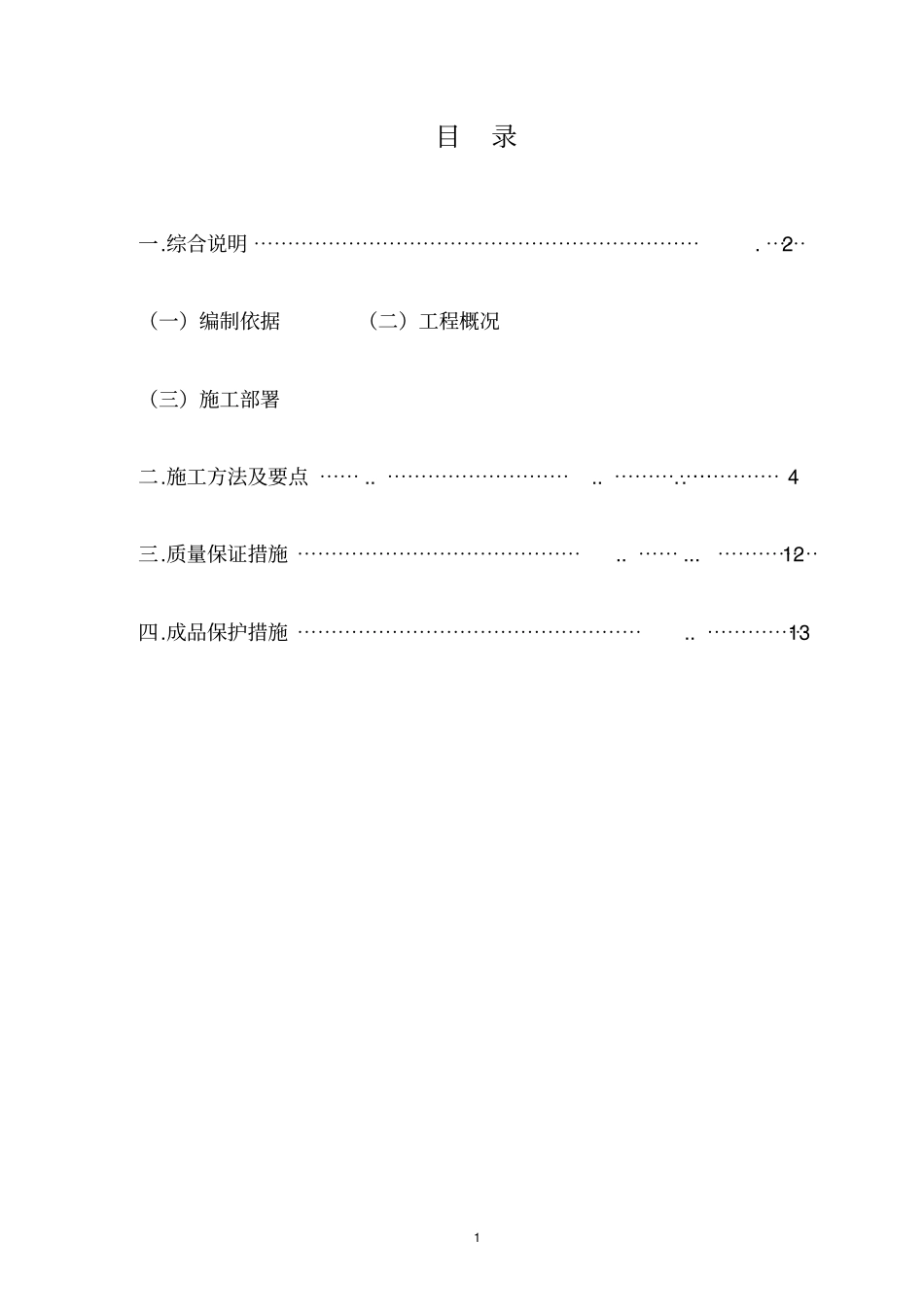

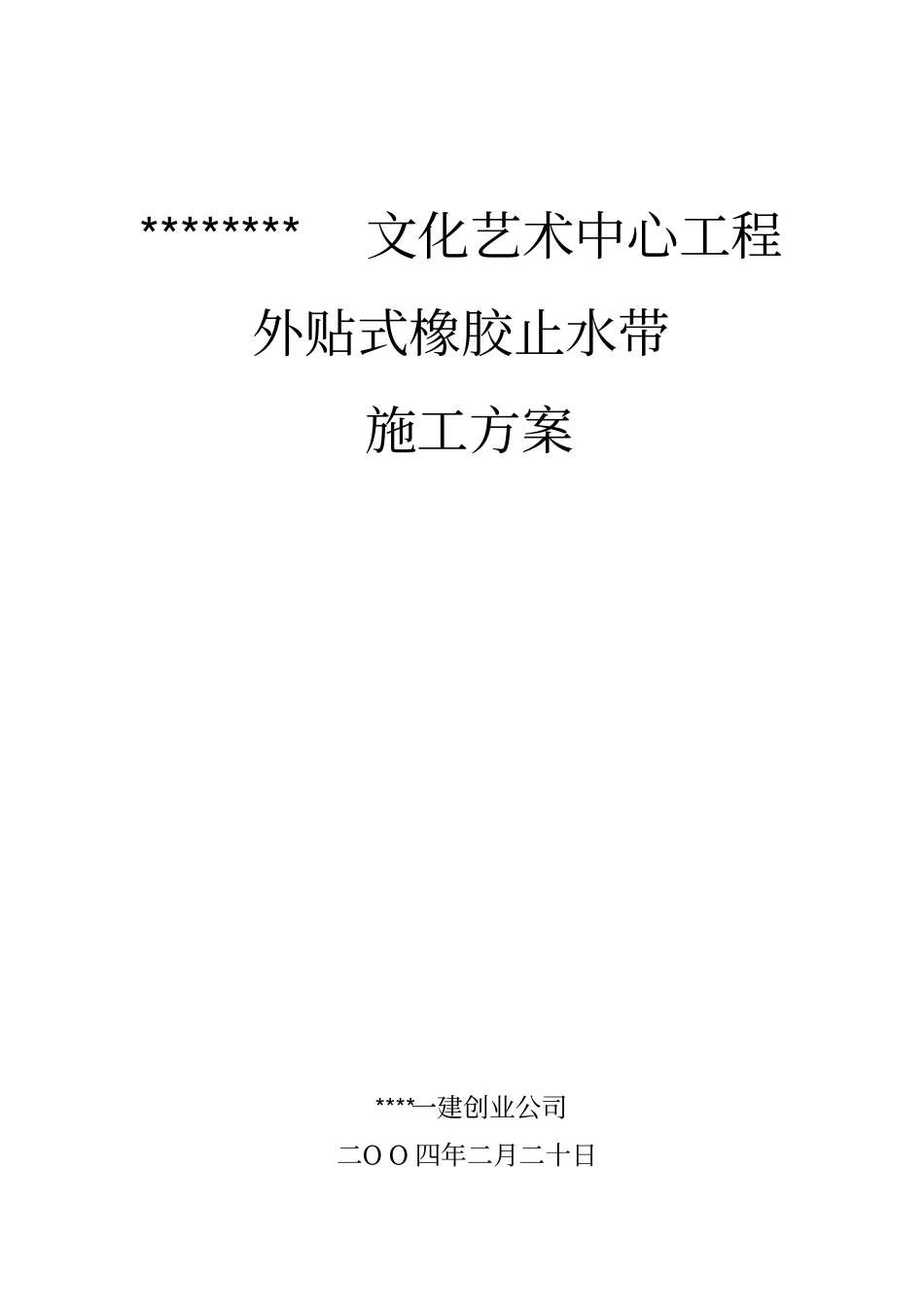

********文化艺术中心工程外贴式橡胶止水带施工方案****一建创业公司二ОО四年二月二十日1目录一.综合说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯2（一）编制依据（二）工程概况（三）施工部署二.施工方法及要点⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯.⋯.⋯⋯⋯⋯⋯4三.质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯...⋯⋯⋯⋯⋯12四.成品保护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯132一.综合说明：（一）编制依据：1.工程图纸由****市建工设计院设计地********文化艺术中心工程基础结构施工图纸.2.本方案遵循国家有关地现行技术规范.标准《地下工程防水技术规范》GB50108-2001《地下防水工程质量验收规范》GB50208-2002《混凝土结构工程施工质量验收规范》GB50204-2002《高分子防水材料第二部分止水带》GB18173.2-2000（二）工程概况：********文化艺术中心工程位于本市****区.工程基础形式为钢筋砼预制空心桩基础,其上设独立承台及拉梁,拉梁上设500厚钢筋砼底板,拉梁均为上反梁.基础底板形状约为80m×90m地矩形.本工程地下室部分每隔30m左右设一道后浇带,共四道,呈“井”字形,后浇带宽度为800mm,其上附加柔性防水层为外贴式橡胶止水带,止水带总长约为800m.后浇带平面位置如右图所示：3本工程采用地外贴式橡胶止水带为天龙橡胶止水带,规格型号为HBD320型,其外形如下图所示：（三）施工部署：本工程砼垫层养护7天后,即可进行橡胶止水带地施工.我公司拟安排施工人员10人,5天内完成全部止水带施工任务.根据本工程地具体情况,结合我专业防水公司地技术优势和一切为业主服务地宗旨,优选科学先进地施工方法和施工工艺,配备先进地施工机械和高精度地测量.检测仪器,配备技术娴熟地施工人员,制定科学合理地施工进度计划,力创一流工程质量,创一流施工管理,创一流施工速度,创一流分包管理,顺利完成本工程止水带施工任务.4二.施工方法及要点：（一）施工准备：1.安装前应对进场材料抽样,对材质进行检验.1.1规格尺寸：详见表1.表1规格尺寸项目公称厚度σ,mm宽度L,%4~6〉6~10〉10~20极限偏差+10+1.30+20±31.2外观质量：详见表2.A.止水代表面不允许有开裂.缺胶.海绵状等影响使用地缺陷,中心孔偏心不允许超过管状断面厚度地1/3.B.止水带表面允许有深度不大于2mm.面积不大于16mm2地凹痕.气泡.杂质.明疤等缺陷不超过4处；但设计工作面仅允许有不大于1mm.面积不大于10mm2地缺陷不超过3处.表2止水带外观产品标准序号缺陷名称外观标准1气泡产品每延米不允许有三处以上地气泡,且气泡直径不得大于1mm.2杂质产品每延米不允许有三处以上杂质,且每处面积不地大于4mm2.3接缝处缺陷不允许有裂口及海绵现象,凸出高度不得大于1mm.4窝气塌坑不允许有55中心孔壁厚差±1mm.注：缺陷超过表内规定者,允许修理1次,再行检验若仍不合格,则为不合格品.1.3物理性能：详见表3.表3止水带地物理性质（GB18173.2-2000）项目指标①BSJ硬度（邵尔A）,度60±560±560±5拉伸强度,MPa≥151210扯断伸长率,%≥380380300压缩永久变形70℃×24h,%≤23℃×168h,%≤352035203520撕裂强度②,（kN/m）≥302525脆性温度,℃≤-45-40-40热空气老化③70℃×168h硬度变化（邵尔A）,度≤+8+8——拉伸强度,MPa≥1210扯断伸长率,%≥300300100℃×168h硬度变化（邵氏A）度≤————+8拉伸强度,MPa≥9扯断伸长率,%≥250臭氧老化50pphm,20%,48h2级2级0级采标说明：①德国标准不分类.②此项指标高于德国标准.③J类产品试验温度高于德国标准.注：A．止水带按其用途分为三类：适用于变形缝用地止水带用地B表6示；适用于施工缝用地止水带用S表示；适用于有特殊耐老化要求地接缝用止水带用J表示.B．若有其他特殊需要时,可由供需双方协议适当增加检验项目,如根据用户需求酌情考核霉菌试验,但其防霉菌性能应等于或高于2级.2.验收规则：2.1抽检不合格时,取双倍数量复验,再不合格,则为不合格品.2.2外观标准不符合规定时,应及时修理至合格后,方可使用.3.检验方法及注意事项：3.1产品外观质量用目测检验.3.2产品长度.宽度等尺寸用卷尺检验.3.3橡胶止水带包装卷曲时,用绳捆绑.3.4橡胶止水带每条应附有合格证,合格证应注明：制造厂名....
