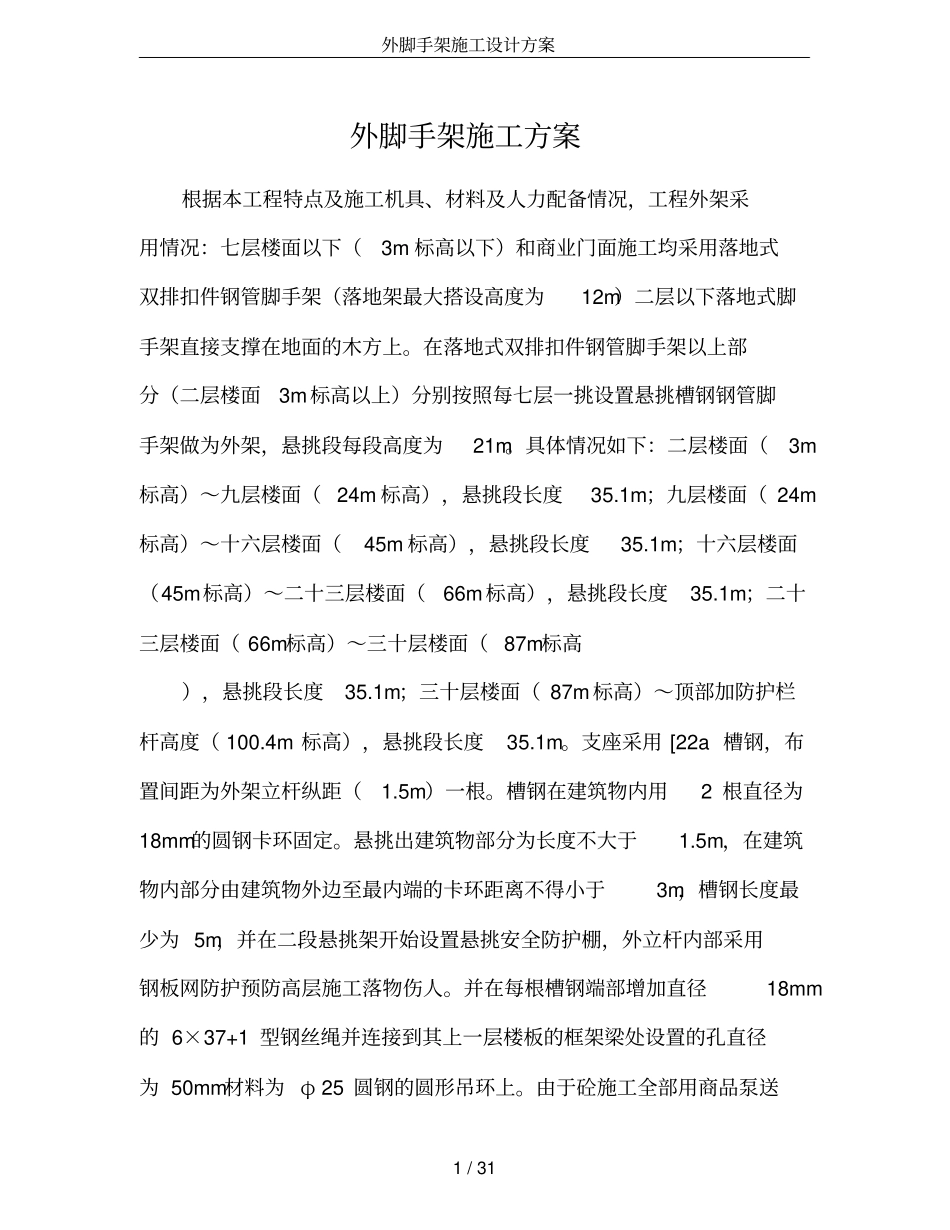

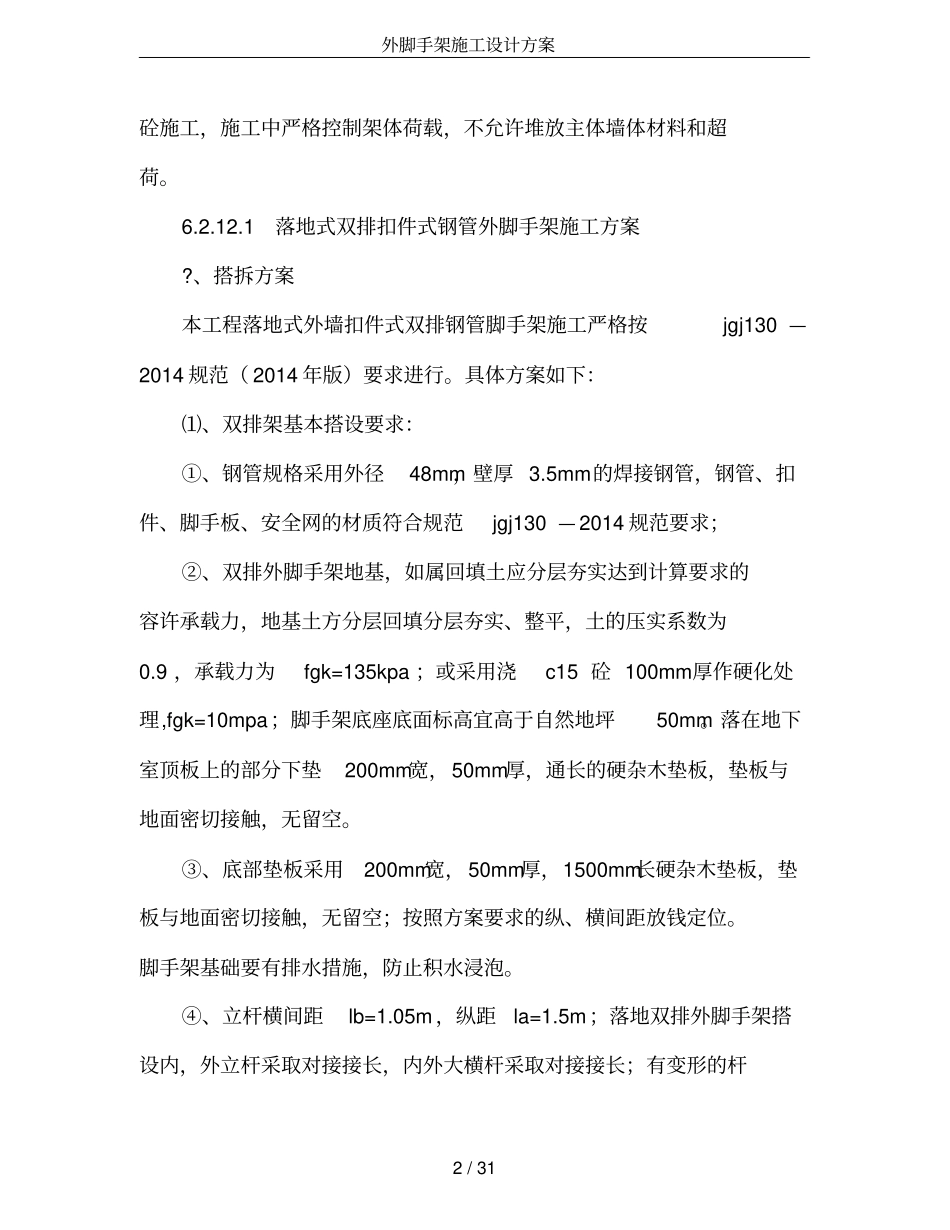

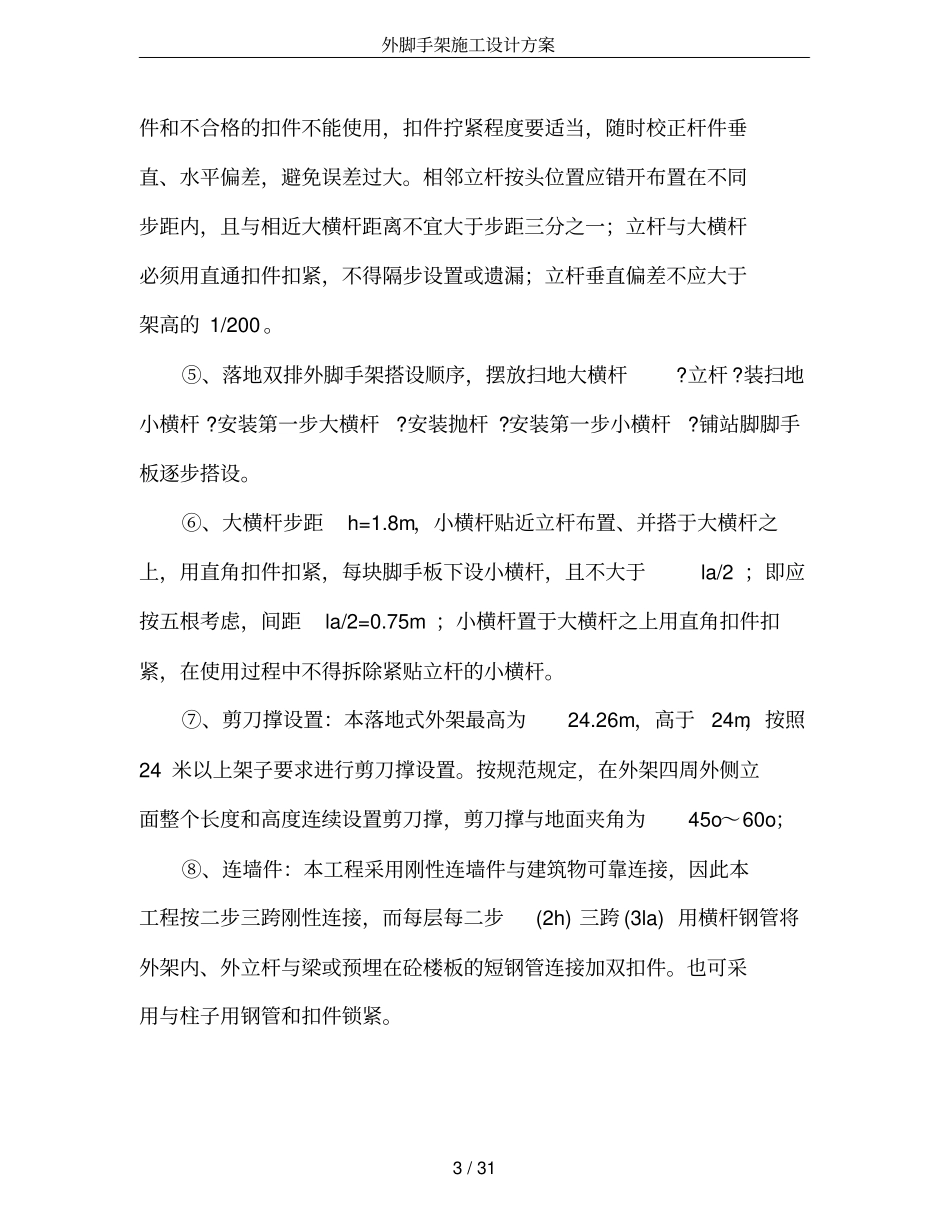

外脚手架施工设计方案1/31外脚手架施工方案根据本工程特点及施工机具、材料及人力配备情况，工程外架采用情况：七层楼面以下（3m标高以下）和商业门面施工均采用落地式双排扣件钢管脚手架（落地架最大搭设高度为12m）二层以下落地式脚手架直接支撑在地面的木方上。在落地式双排扣件钢管脚手架以上部分（二层楼面3m标高以上）分别按照每七层一挑设置悬挑槽钢钢管脚手架做为外架，悬挑段每段高度为21m。具体情况如下：二层楼面（3m标高）～九层楼面（24m标高），悬挑段长度35.1m；九层楼面（24m标高）～十六层楼面（45m标高），悬挑段长度35.1m；十六层楼面（45m标高）～二十三层楼面（66m标高），悬挑段长度35.1m；二十三层楼面（66m标高）～三十层楼面（87m标高），悬挑段长度35.1m；三十层楼面（87m标高）～顶部加防护栏杆高度（100.4m标高），悬挑段长度35.1m。支座采用[22a槽钢，布置间距为外架立杆纵距（1.5m）一根。槽钢在建筑物内用2根直径为18mm的圆钢卡环固定。悬挑出建筑物部分为长度不大于1.5m，在建筑物内部分由建筑物外边至最内端的卡环距离不得小于3m，槽钢长度最少为5m，并在二段悬挑架开始设置悬挑安全防护棚，外立杆内部采用钢板网防护预防高层施工落物伤人。并在每根槽钢端部增加直径18mm的6×37+1型钢丝绳并连接到其上一层楼板的框架梁处设置的孔直径为50mm材料为φ25圆钢的圆形吊环上。由于砼施工全部用商品泵送外脚手架施工设计方案2/31砼施工，施工中严格控制架体荷载，不允许堆放主体墙体材料和超荷。6.2.12.1落地式双排扣件式钢管外脚手架施工方案?、搭拆方案本工程落地式外墙扣件式双排钢管脚手架施工严格按jgj130—2014规范（2014年版）要求进行。具体方案如下：⑴、双排架基本搭设要求：①、钢管规格采用外径48mm，壁厚3.5mm的焊接钢管，钢管、扣件、脚手板、安全网的材质符合规范jgj130—2014规范要求；②、双排外脚手架地基，如属回填土应分层夯实达到计算要求的容许承载力，地基土方分层回填分层夯实、整平，土的压实系数为0.9，承载力为fgk=135kpa；或采用浇c15砼100mm厚作硬化处理,fgk=10mpa；脚手架底座底面标高宜高于自然地坪50mm。落在地下室顶板上的部分下垫200mm宽，50mm厚，通长的硬杂木垫板，垫板与地面密切接触，无留空。③、底部垫板采用200mm宽，50mm厚，1500mm长硬杂木垫板，垫板与地面密切接触，无留空；按照方案要求的纵、横间距放钱定位。脚手架基础要有排水措施，防止积水浸泡。④、立杆横间距lb=1.05m，纵距la=1.5m；落地双排外脚手架搭设内，外立杆采取对接接长，内外大横杆采取对接接长；有变形的杆外脚手架施工设计方案3/31件和不合格的扣件不能使用，扣件拧紧程度要适当，随时校正杆件垂直、水平偏差，避免误差过大。相邻立杆按头位置应错开布置在不同步距内，且与相近大横杆距离不宜大于步距三分之一；立杆与大横杆必须用直通扣件扣紧，不得隔步设置或遗漏；立杆垂直偏差不应大于架高的1/200。⑤、落地双排外脚手架搭设顺序，摆放扫地大横杆?立杆?装扫地小横杆?安装第一步大横杆?安装抛杆?安装第一步小横杆?铺站脚脚手板逐步搭设。⑥、大横杆步距h=1.8m，小横杆贴近立杆布置、并搭于大横杆之上，用直角扣件扣紧，每块脚手板下设小横杆，且不大于la/2；即应按五根考虑，间距la/2=0.75m；小横杆置于大横杆之上用直角扣件扣紧，在使用过程中不得拆除紧贴立杆的小横杆。⑦、剪刀撑设置：本落地式外架最高为24.26m，高于24m，按照24米以上架子要求进行剪刀撑设置。按规范规定，在外架四周外侧立面整个长度和高度连续设置剪刀撑，剪刀撑与地面夹角为45o～60o；⑧、连墙件：本工程采用刚性连墙件与建筑物可靠连接，因此本工程按二步三跨刚性连接，而每层每二步(2h)三跨(3la)用横杆钢管将外架内、外立杆与梁或预埋在砼楼板的短钢管连接加双扣件。也可采用与柱子用钢管和扣件锁紧。外脚手架施工设计方案4/31⑨、作业层、平台的栏杆的挡脚板、栏杆搭设如下图：本工程在底层和最上面一层设置固定满铺层，在中间每隔不超过6m设置一层满铺层，并在底层和中间层满铺层上一步架设置安全平网。考虑到作业层栏杆搭设后不拆移动，保持外架外立面...
