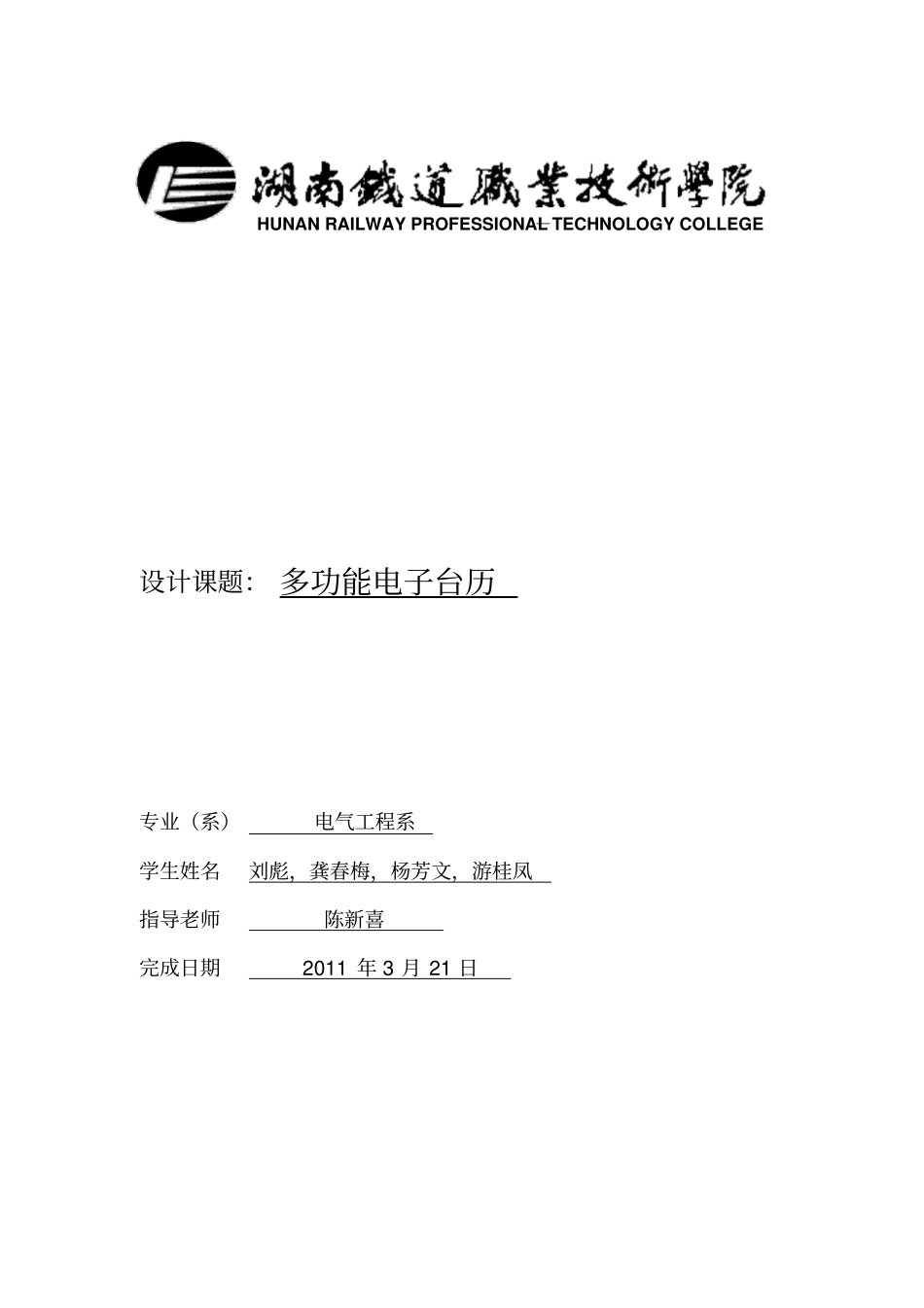

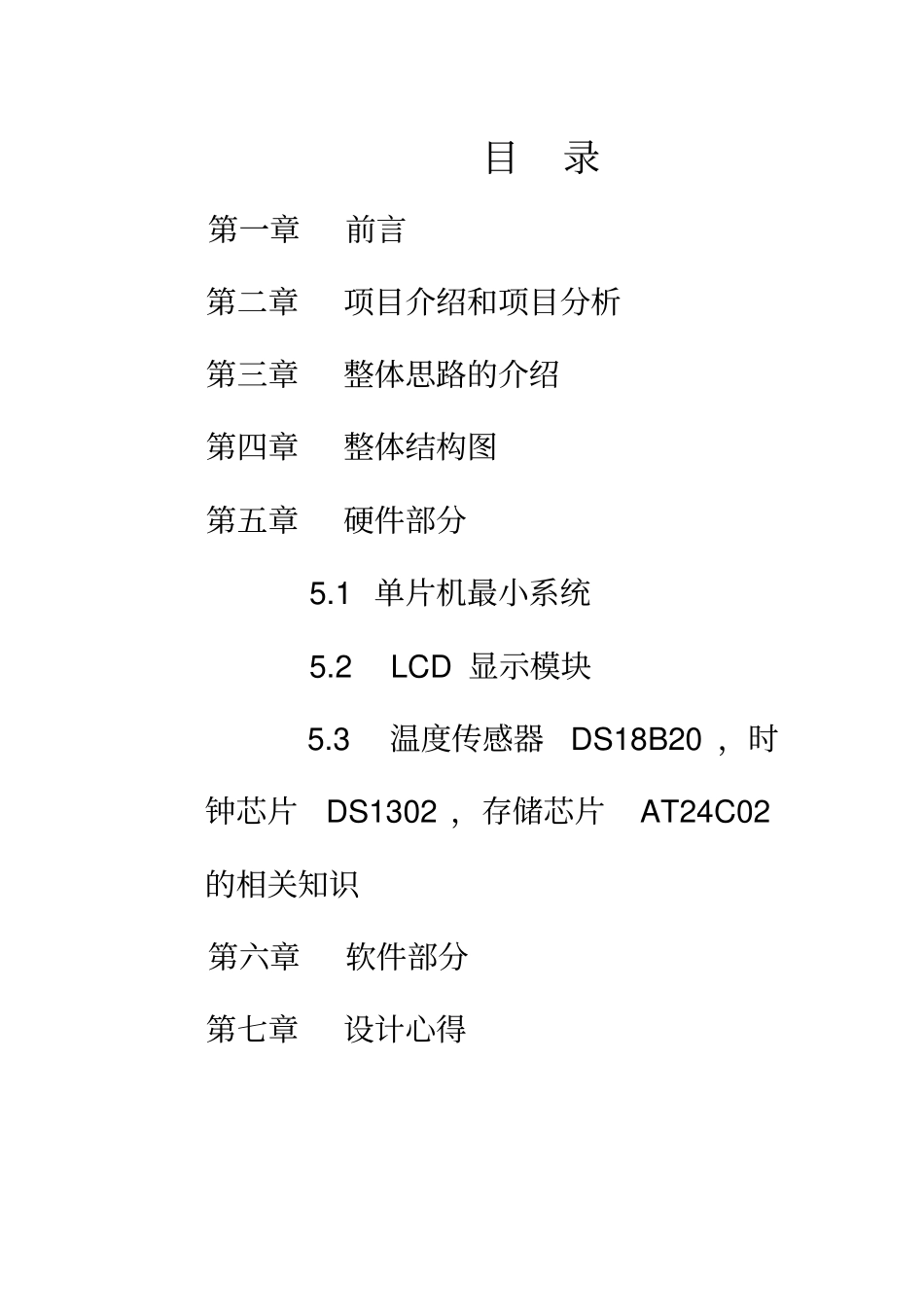

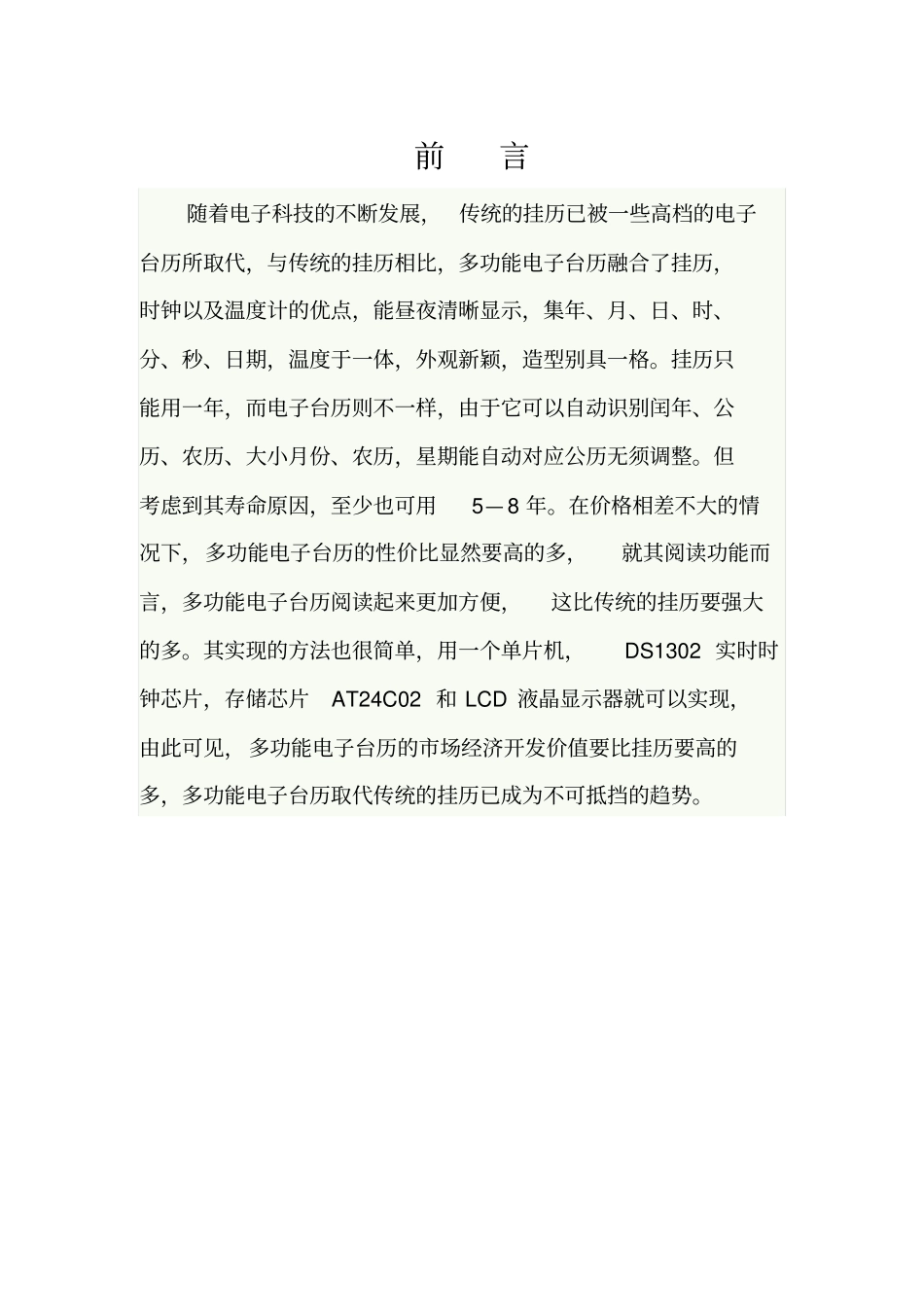

HUNANRAILWAYPROFESSIONAL－TECHNOLOGYCOLLEGE设计课题：多功能电子台历专业（系）电气工程系学生姓名刘彪，龚春梅，杨芳文，游桂凤指导老师陈新喜完成日期2011年3月21日目录第一章前言第二章项目介绍和项目分析第三章整体思路的介绍第四章整体结构图第五章硬件部分5.1单片机最小系统5.2LCD显示模块5.3温度传感器DS18B20，时钟芯片DS1302，存储芯片AT24C02的相关知识第六章软件部分第七章设计心得前言随着电子科技的不断发展，传统的挂历已被一些高档的电子台历所取代，与传统的挂历相比，多功能电子台历融合了挂历，时钟以及温度计的优点，能昼夜清晰显示，集年、月、日、时、分、秒、日期，温度于一体，外观新颖，造型别具一格。挂历只能用一年，而电子台历则不一样，由于它可以自动识别闰年、公历、农历、大小月份、农历，星期能自动对应公历无须调整。但考虑到其寿命原因，至少也可用5—8年。在价格相差不大的情况下，多功能电子台历的性价比显然要高的多，就其阅读功能而言，多功能电子台历阅读起来更加方便，这比传统的挂历要强大的多。其实现的方法也很简单，用一个单片机，DS1302实时时钟芯片，存储芯片AT24C02和LCD液晶显示器就可以实现，由此可见，多功能电子台历的市场经济开发价值要比挂历要高的多，多功能电子台历取代传统的挂历已成为不可抵挡的趋势。项目介绍项目介绍：实常生活中，电子时钟到处可见，一般功能为：日历（公、农）、时间、温度、节气显示等，利用单片机实验板，并制作一定的外围电路，编写程序设计制作一个多功能电子台历，具体要求如下：具有时钟功能，能显示实时时间、日期具有修改功能，能方便修改时间、日期具有定时功能，能设定最多20组定时具有定时模式选择，可以选择每天/每周重复实时温度功能发挥部分：语音报时提示功能生日提示功能其他实用功能学习目的：通过设计制作，掌握I2C总线，SPI总线，并行总线相关知识项目分析项目功能分析：1.时钟功能，能显示实时时间、日期2.修改功能，能方便修改时间、日期3.定时功能，能设定最多20组定时4.定时模式选择，可以选择每天/每周重复5.温度功能任务分析：1.分析单片机实验板原理图，选择实验板中合适的硬件资源，搭建硬件平台（单片机最小系统，LCD显示模块，温度传感器DS18B20，时钟芯片DS1302，存储芯片AT24C02等；2.软件组成，LCD显示函数，读温度函数，读写时间函数，读写存储器函数，主函数，其他相关函数所需知识：模数电相关知识，protel,DS18B20,LCD,AT24C02,DS1302，I2C总线，SPI总线，并行总线等整体思路的介绍1.熟悉课题，明确任务，查阅相关资料，确定总体设计方案；2.根据各部分的功能划分功能模块，确定每一模块的硬件组成，合理选取有相应功能的器件；3.进行硬件设计，把各器件组成相应功能的模块，并把各功能模块进行电气连接，形成总的功能系统；4.进行软件设计，编写程序，实现各模块功能，使整个系统能够良好的运气；5.进行调试，检查各模块功能能否完全实现。整体结构图AT24C02复位电路时钟电路电源电路键盘驱动电路显示器硬件部分单片机最小系统LCD显示模块对于YB12864ZA的LCD驱动电压为5V，没有配置倍压电路，而是V0直接接VCC，用作LCD驱动，对比度不可调。YB12864ZA没有Vout脚。Vout电压直接通过降压处理供给V0。对比度已经锁定。如果一定要调节对比度，可以通过V0对电源VCC之间增大电阻值来调低对比度。但不可以调深。温度传感器DS18B20DS18B20基本知识：DS18B20数字温度计是DALLAS公司生产的1－Wire，即单总线器件，具有线路简单，体积小的特点。因此用它来组成一个测温系统，具有线路简单，在一根通信线，可以挂很多这样的数字温度计，十分方便。DS18B20的特点：1.只要求一个端口即可实现通信。2.在DS18B20中的每个器件上都有独一无二的序列号。3.实际应用中不需要外部任何元器件即可实现测温。4.测量温度范围在－55。C到＋125。C之间。5.数字温度计的分辨率用户可以从9位到12位选择。6.内部有温度上、下限告警设置。时钟芯片DS1302实时时钟具有能计算2100年之前的秒分时日日期星期月年的能力还有闰年调整的能力;318位暂存数据存储RAM;串行I/O口方式使得管脚数量最少;...
