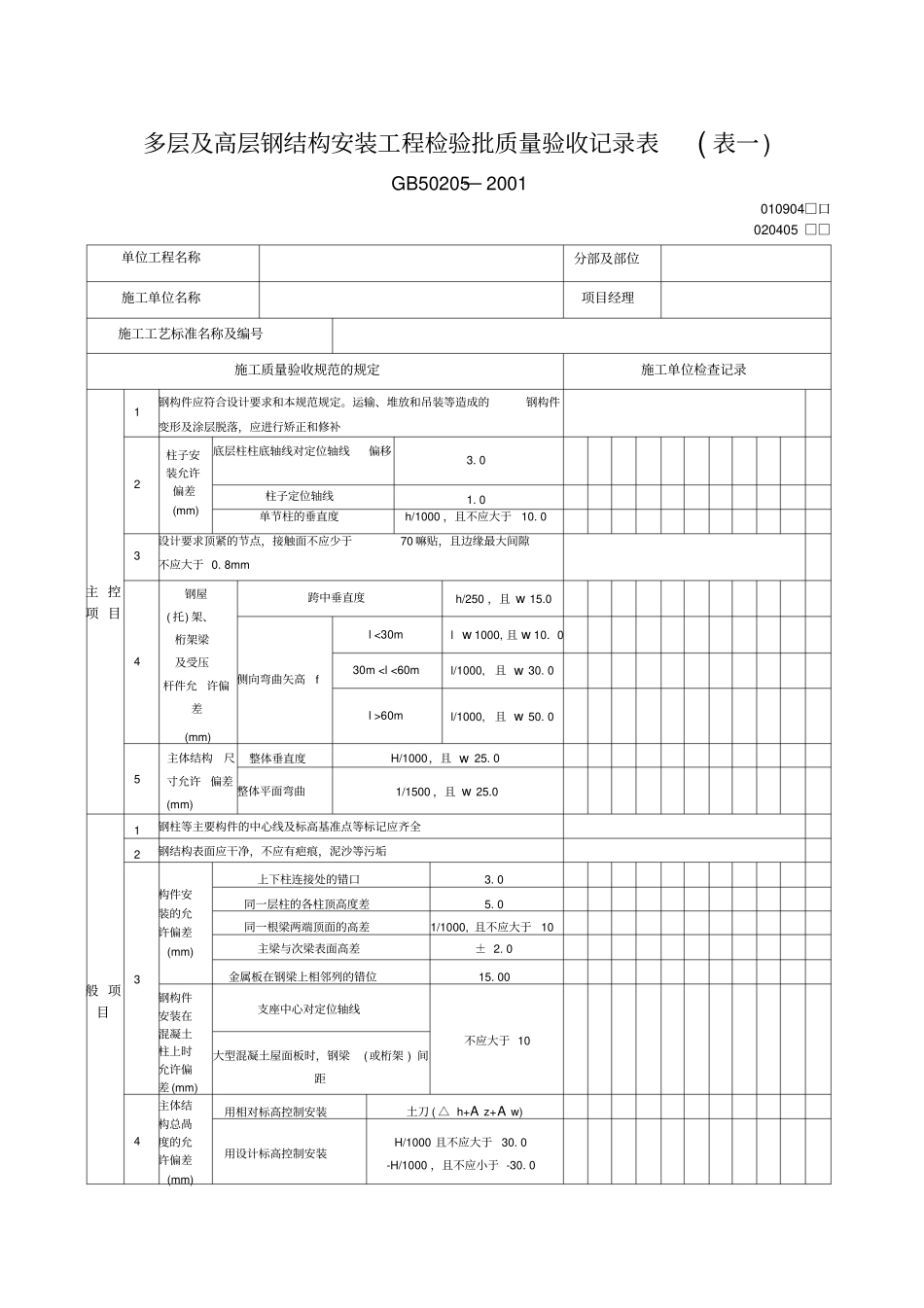

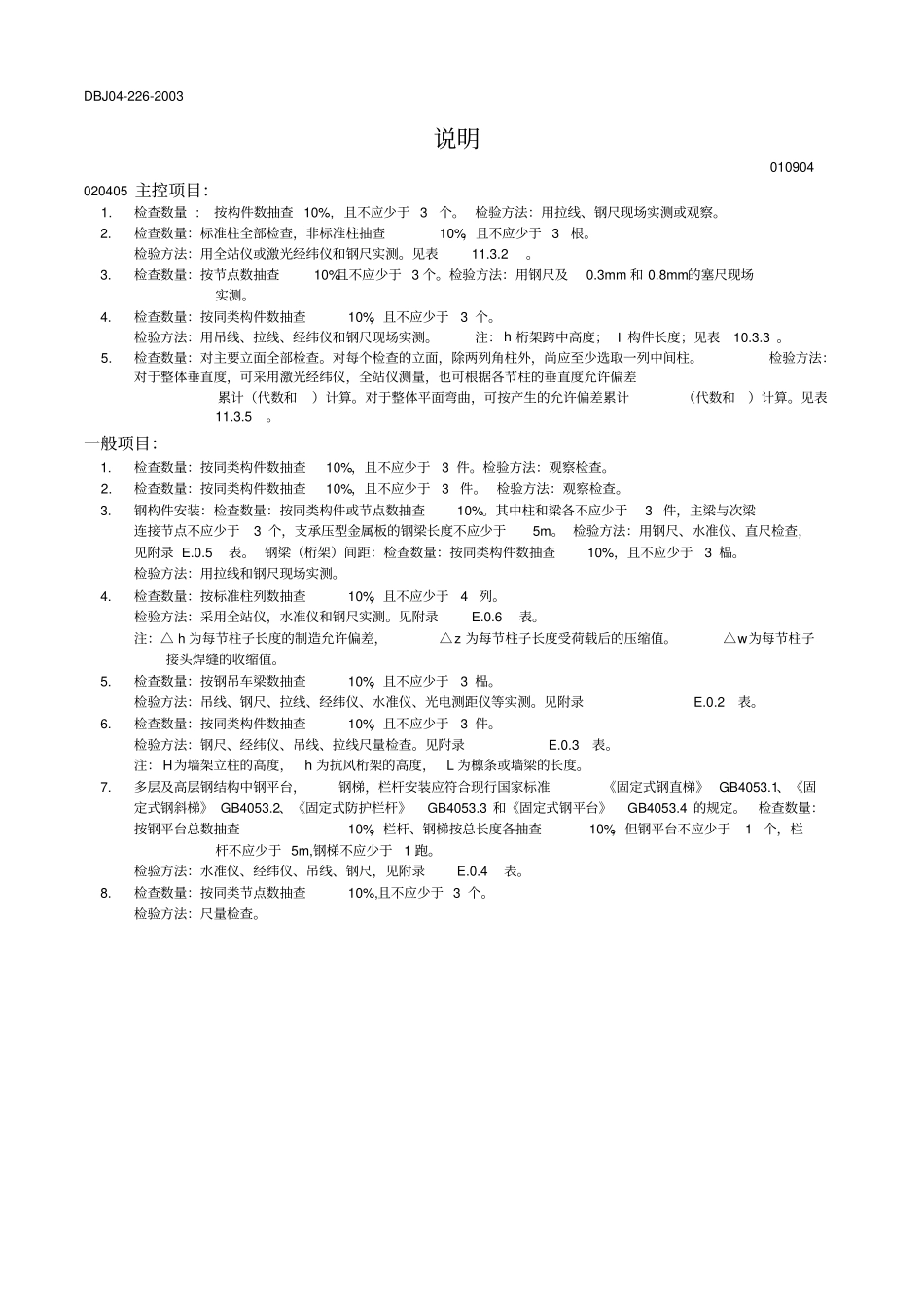

多层及高层钢结构安装工程检验批质量验收记录表(表一)GB50205—2001010904□口020405□□单位工程名称分部及部位施工单位名称项目经理施工工艺标准名称及编号施工质量验收规范的规定施工单位检查记录主控项目1钢构件应符合设计要求和本规范规定。运输、堆放和吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补2柱子安装允许偏差(mm)底层柱柱底轴线对定位轴线偏移3.0柱子定位轴线1.0单节柱的垂直度h/1000，且不应大于10.03设计要求顶紧的节点，接触面不应少于70嘛贴，且边缘最大间隙不应大于0.8mm4钢屋(托)架、桁架梁及受压杆件允许偏差(mm)跨中垂直度h/250，且w15.0侧向弯曲矢高fl<30mlw1000,且w10.030m60ml/1000,且w50.05主体结构尺寸允许偏差(mm)整体垂直度H/1000，且w25.0整体平面弯曲1/1500，且w25.0般项目1钢柱等主要构件的中心线及标高基准点等标记应齐全2钢结构表面应干净，不应有疤痕，泥沙等污垢3构件安装的允许偏差(mm)上下柱连接处的错口3.0同一层柱的各柱顶高度差5.0同一根梁两端顶面的高差1/1000,且不应大于10主梁与次梁表面高差±2.0金属板在钢梁上相邻列的错位15.00钢构件安装在混凝土柱上时允许偏差(mm)支座中心对定位轴线不应大于10大型混凝土屋面板时，钢梁(或桁架)间距4主体结构总咼度的允许偏差(mm)用相对标高控制安装土刀(△h+Az+Aw)用设计标高控制安装H/1000且不应大于30.0-H/1000，且不应小于-30.0DBJ04-226-2003说明010904020405主控项目：1.检查数量:按构件数抽查10%,且不应少于3个。检验方法：用拉线、钢尺现场实测或观察。2.检查数量：标准柱全部检查，非标准柱抽查10%，且不应少于3根。检验方法：用全站仪或激光经纬仪和钢尺实测。见表11.3.2。3.检查数量：按节点数抽查10%且不应少于3个。检验方法：用钢尺及0.3mm和0.8mm的塞尺现场实测。4.检查数量：按同类构件数抽查10%，且不应少于3个。检验方法：用吊线、拉线、经纬仪和钢尺现场实测。注：h桁架跨中高度；I构件长度；见表10.3.3。5.检查数量：对主要立面全部检查。对每个检查的立面，除两列角柱外，尚应至少选取一列中间柱。检验方法：对于整体垂直度，可采用激光经纬仪，全站仪测量，也可根据各节柱的垂直度允许偏差累计（代数和）计算。对于整体平面弯曲，可按产生的允许偏差累计（代数和）计算。见表11.3.5。一般项目：1.检查数量：按同类构件数抽查10%，且不应少于3件。检验方法：观察检查。2.检查数量：按同类构件数抽查10%，且不应少于3件。检验方法：观察检查。3.钢构件安装：检查数量：按同类构件或节点数抽查10%。其中柱和梁各不应少于3件，主梁与次梁连接节点不应少于3个，支承压型金属板的钢梁长度不应少于5m。检验方法：用钢尺、水准仪、直尺检查，见附录E.0.5表。钢梁（桁架）间距：检查数量：按同类构件数抽查10%，且不应少于3榀。检验方法：用拉线和钢尺现场实测。4.检查数量：按标准柱列数抽查10%，且不应少于4列。检验方法：采用全站仪，水准仪和钢尺实测。见附录E.0.6表。注：△h为每节柱子长度的制造允许偏差，△z为每节柱子长度受荷载后的压缩值。△w为每节柱子接头焊缝的收缩值。5.检查数量：按钢吊车梁数抽查10%，且不应少于3榀。检验方法：吊线、钢尺、拉线、经纬仪、水准仪、光电测距仪等实测。见附录E.0.2表。6.检查数量：按同类构件数抽查10%，且不应少于3件。检验方法：钢尺、经纬仪、吊线、拉线尺量检查。见附录E.0.3表。注：H为墙架立柱的高度，h为抗风桁架的高度，L为檩条或墙梁的长度。7.多层及高层钢结构中钢平台，钢梯，栏杆安装应符合现行国家标准《固定式钢直梯》GB4053.1、《固定式钢斜梯》GB4053.2、《固定式防护栏杆》GB4053.3和《固定式钢平台》GB4053.4的规定。检查数量：按钢平台总数抽查10%，栏杆、钢梯按总长度各抽查10%，但钢平台不应少于1个，栏杆不应少于5m,钢梯不应少于1跑。检验方法：水准仪、经纬仪、吊线、钢尺，见附录E.0.4表。8.检查数量：按同类节点数抽查10%,且不应少于3个。检验方法：尺量检查。多层及高层钢结构安装工程检验批质量验收记录表(表二)GB50205—2001010904□口续表020405□□单位工程名称分部及部...
