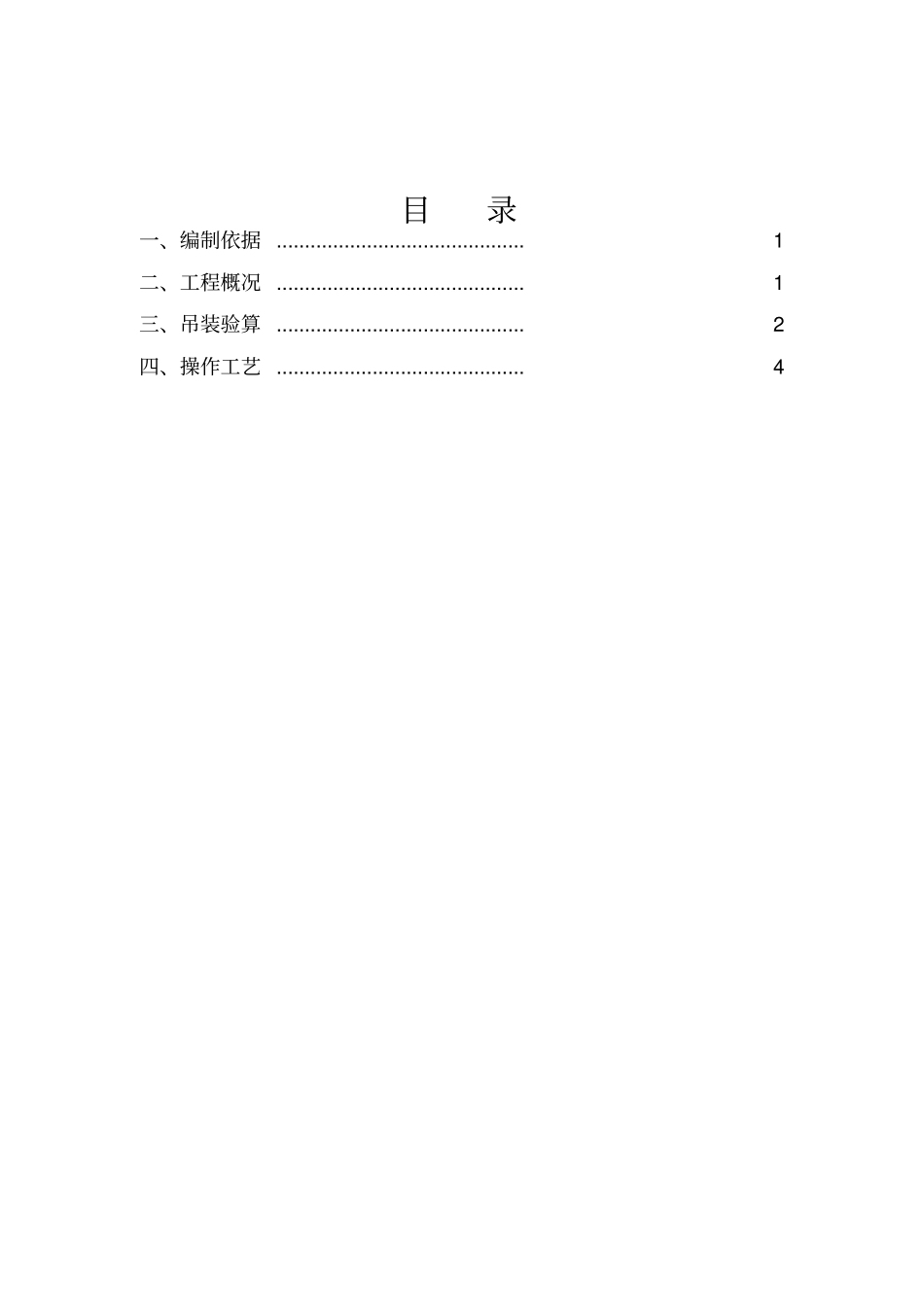

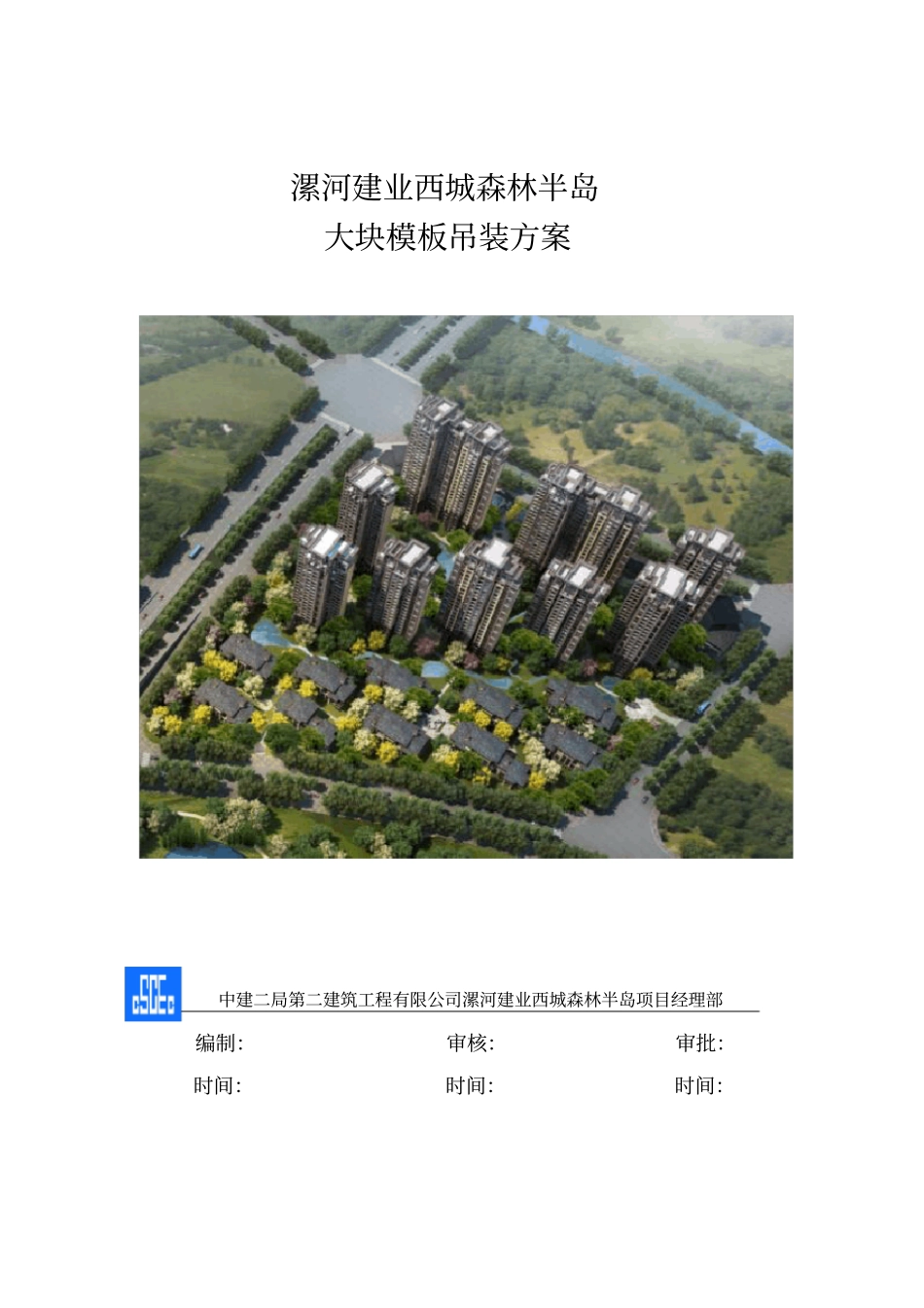

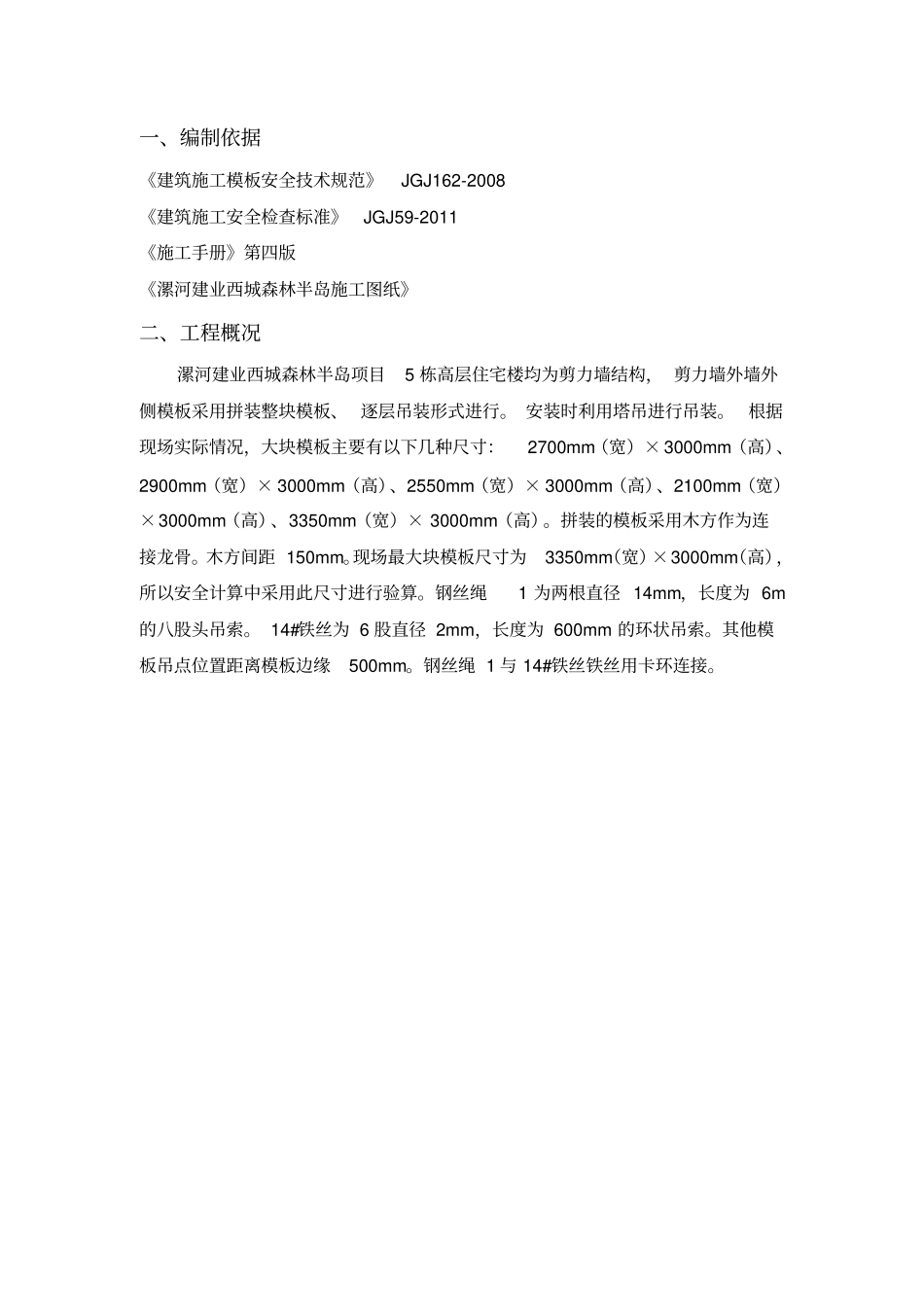

漯河建业西城森林半岛大块模板吊装方案中建二局第二建筑工程有限公司漯河建业西城森林半岛项目经理部编制:审核:审批:时间:时间:时间:目录一、编制依据............................................1二、工程概况............................................1三、吊装验算............................................2四、操作工艺............................................4一、编制依据《建筑施工模板安全技术规范》JGJ162-2008《建筑施工安全检查标准》JGJ59-2011《施工手册》第四版《漯河建业西城森林半岛施工图纸》二、工程概况漯河建业西城森林半岛项目5栋高层住宅楼均为剪力墙结构,剪力墙外墙外侧模板采用拼装整块模板、逐层吊装形式进行。安装时利用塔吊进行吊装。根据现场实际情况,大块模板主要有以下几种尺寸:2700mm(宽)×3000mm(高)、2900mm(宽)×3000mm(高)、2550mm(宽)×3000mm(高)、2100mm(宽)×3000mm(高)、3350mm(宽)×3000mm(高)。拼装的模板采用木方作为连接龙骨。木方间距150mm。现场最大块模板尺寸为3350mm(宽)×3000mm(高),所以安全计算中采用此尺寸进行验算。钢丝绳1为两根直径14mm,长度为6m的八股头吊索。14#铁丝为6股直径2mm,长度为600mm的环状吊索。其他模板吊点位置距离模板边缘500mm。钢丝绳1与14#铁丝铁丝用卡环连接。吊装示意图三、吊装验算1、模板重量计算按照最大模板3350mm(宽)×3000mm(高)计算(1)木方重量现场木方尺寸为40×80mm,木方密度按照600Kg/m3取值,模板重量按照3Kg/m2取值。木方体积:2.8×0.04×0.08×22+3.35×0.04×0.08×2=0.22m3木方重量:0.22×600=132Kg模板重量:3.35×3×3=31.95Kg整块模板重量=木方重量+模板重量=132+31.95=163.95Kg吊点位置按照图示位置取,塔吊吊钩下面钢丝绳直径为14mm,钢丝绳长度为6m,钢丝绳水平夹角为79度,计算时按照70度取值。钢丝绳所受拉力F=0.53G钢丝绳所受拉力计算图由以上可知钢丝绳所受拉力F=0.53G=0.53×163.95×10=0.869KN14#铁丝直径为2mm,单根公称抗拉强度为30~50kg/mm2,其所能承受的允许拉力为:F=Fy×A=30×3.14×12~50×3.14×12=94.2~157(kg)每个吊环为6股14#铁丝,其所能承受拉力为6F=565.2~942(kg)故选择6股14#铁丝做捆绑吊索,可以满足要求。四、注意事项1、模板吊装必须由专人进行操作,确保绑扎牢固。2、模板吊装前应将影响吊装的材料清理干净,确保吊装时模板不受到影响和碰撞其他材料。3、吊装过程中塔吊指挥必须与绑扎人员密切配合,确保吊装安全。4、在日常检查中注意模板吊点及钢丝绳的情况,如发生异常,应及时更换吊点位置和钢丝绳。5、现场大块模板吊装必须严格按照方案执行,如过程中发现现场实际情况与方案不相符合,请及时告知,可以做相应的调整。
