大坝安全年详查报告【】VIP免费

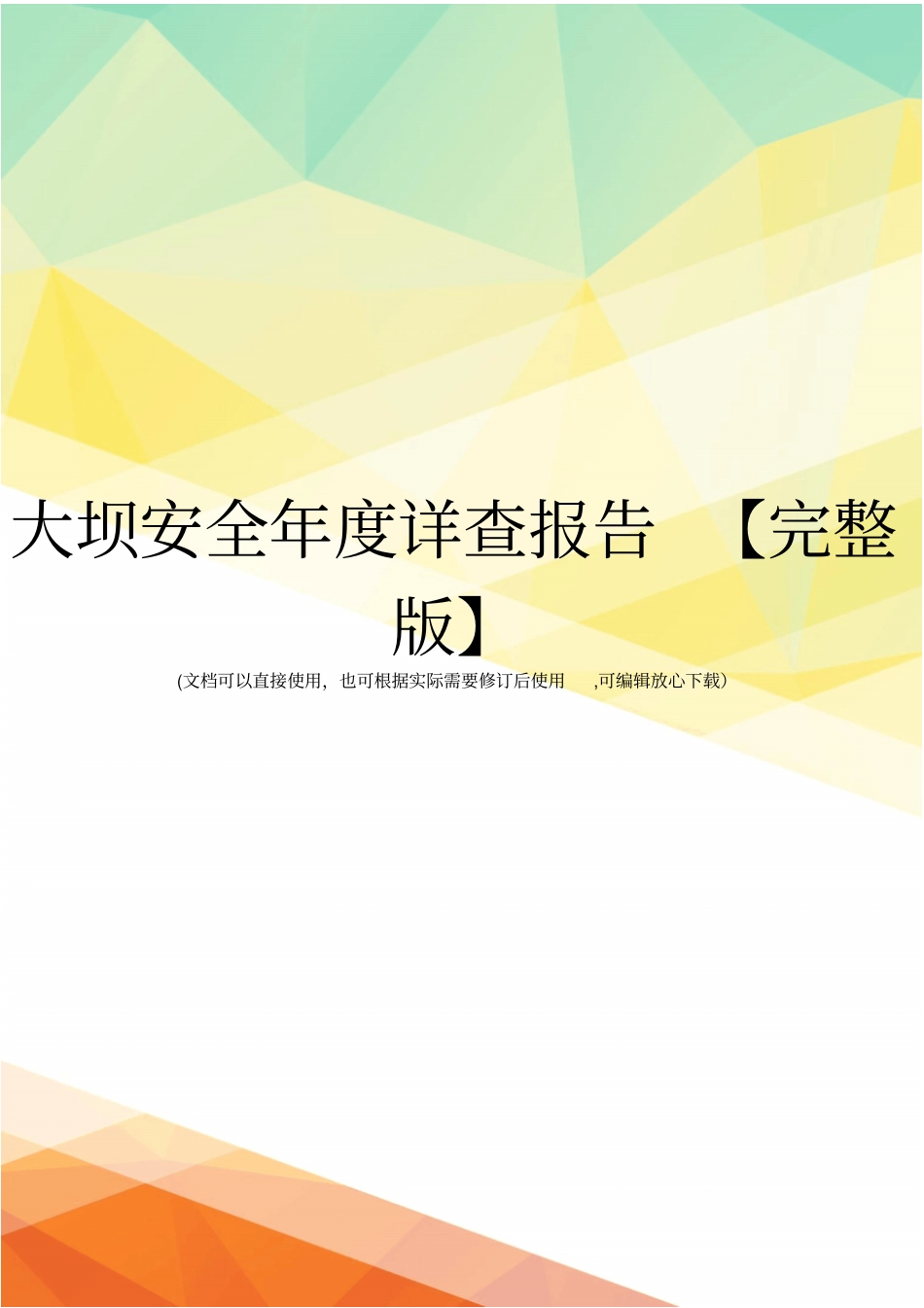

大坝安全年详查报告【】_第1页
1/16

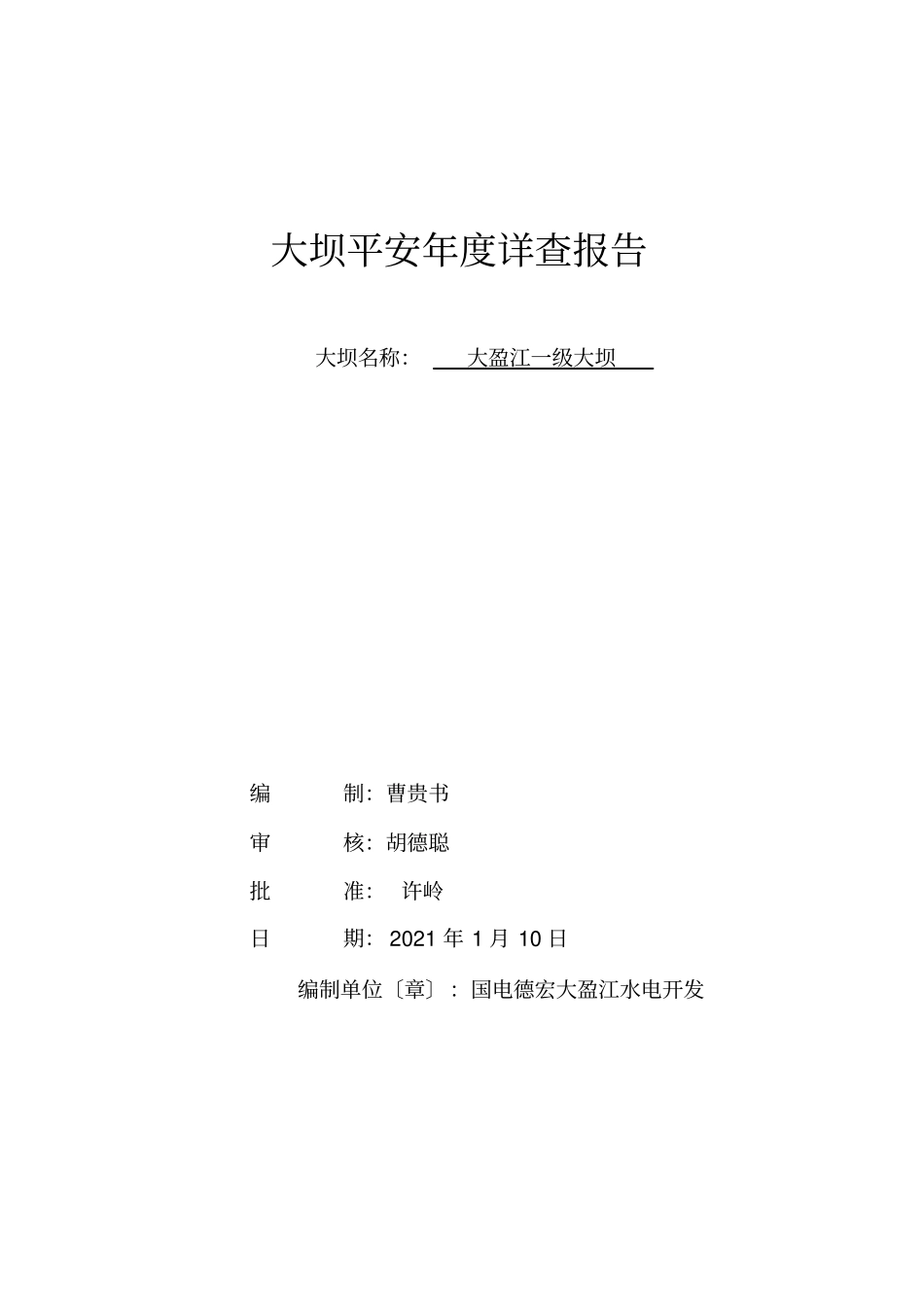

大坝安全年详查报告【】_第2页
2/16

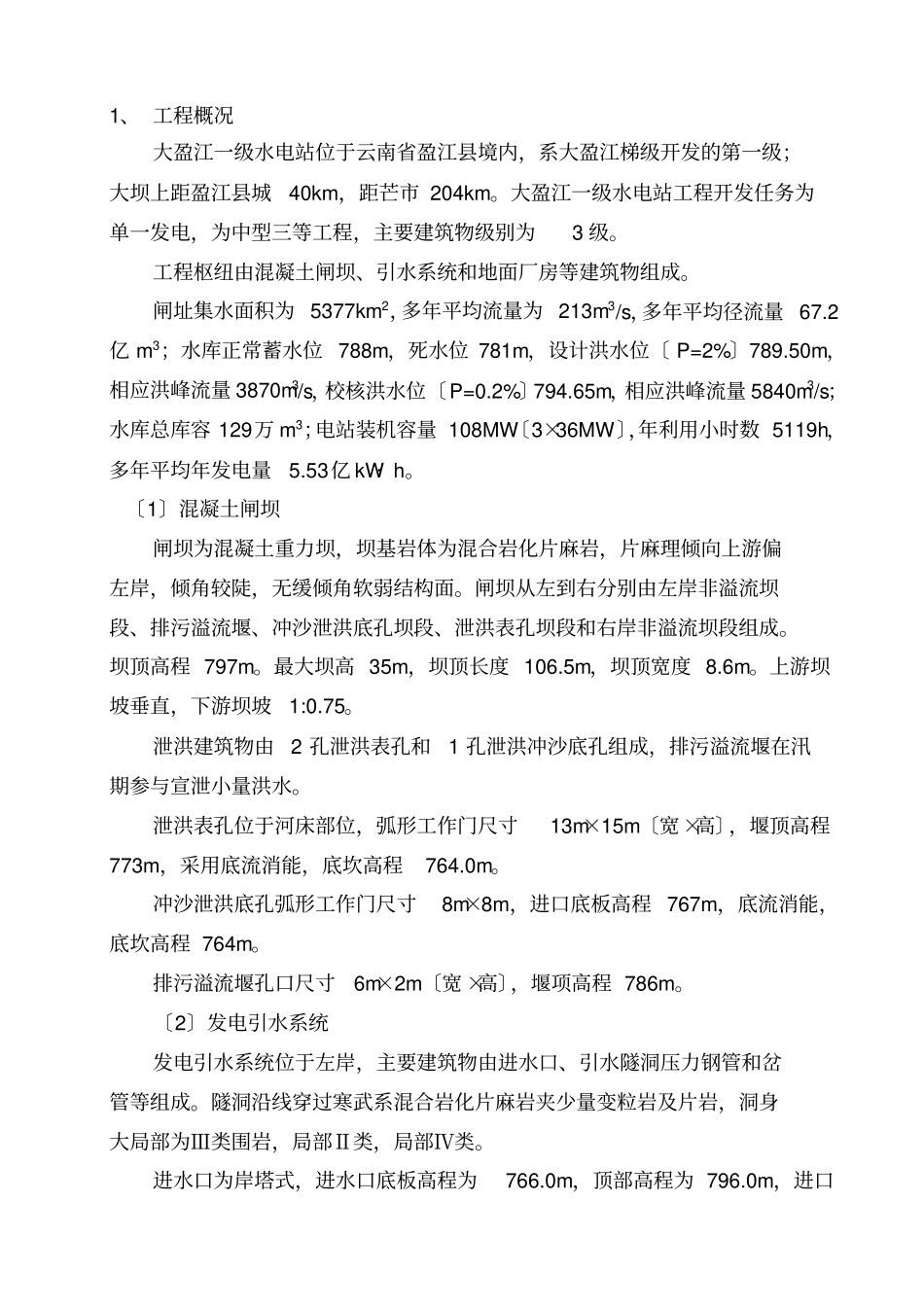

大坝安全年详查报告【】_第3页
3/16
大坝安全年度详查报告【完整版】(文档可以直接使用,也可根据实际需要修订后使用,可编辑放心下载)大坝平安年度详查报告大坝名称:大盈江一级大坝编制:曹贵书审核:胡德聪批准:许岭日期:2021年1月10日编制单位〔章〕:国电德宏大盈江水电开发1、工程概况大盈江一级水电站位于云南省盈江县境内,系大盈江梯级开发的第一级;大坝上距盈江县城40km,距芒市204km。大盈江一级水电站工程开发任务为单一发电,为中型三等工程,主要建筑物级别为3级。工程枢纽由混凝土闸坝、引水系统和地面厂房等建筑物组成。闸址集水面积为5377km2,多年平均流量为213m3/s,多年平均径流量67.2亿m3;水库正常蓄水位788m,死水位781m,设计洪水位〔P=2%〕789.50m,相应洪峰流量3870m3/s,校核洪水位〔P=0.2%〕794.65m,相应洪峰流量5840m3/s;水库总库容129万m3;电站装机容量108MW〔3×36MW〕,年利用小时数5119h,多年平均年发电量5.53亿kW·h。〔1〕混凝土闸坝闸坝为混凝土重力坝,坝基岩体为混合岩化片麻岩,片麻理倾向上游偏左岸,倾角较陡,无缓倾角软弱结构面。闸坝从左到右分别由左岸非溢流坝段、排污溢流堰、冲沙泄洪底孔坝段、泄洪表孔坝段和右岸非溢流坝段组成。坝顶高程797m。最大坝高35m,坝顶长度106.5m,坝顶宽度8.6m。上游坝坡垂直,下游坝坡1:0.75。泄洪建筑物由2孔泄洪表孔和1孔泄洪冲沙底孔组成,排污溢流堰在汛期参与宣泄小量洪水。泄洪表孔位于河床部位,弧形工作门尺寸13m×15m〔宽×高〕,堰顶高程773m,采用底流消能,底坎高程764.0m。冲沙泄洪底孔弧形工作门尺寸8m×8m,进口底板高程767m,底流消能,底坎高程764m。排污溢流堰孔口尺寸6m×2m〔宽×高〕,堰项高程786m。〔2〕发电引水系统发电引水系统位于左岸,主要建筑物由进水口、引水隧洞压力钢管和岔管等组成。隧洞沿线穿过寒武系混合岩化片麻岩夹少量变粒岩及片岩,洞身大局部为Ⅲ类围岩,局部Ⅱ类,局部Ⅳ类。进水口为岸塔式,进水口底板高程为766.0m,顶部高程为796.0m,进口设二孔拦污栅,闸门井内设8m×9m〔宽×高〕事故检修门一道,在进水口前右侧布置有11孔粗格拦污直栅。引水系统长约233m,隧洞断面为直径9m的圆形。全洞采用钢筋混凝土衬砌,衬厚0.65m,引水隧洞未尾接压力钢管。压力钢管主管直径9m,管壁厚32mm,长度约20.7m;岔管段由二个内加强月牙“卜〞形岔管组成,分岔后管径4.4m支管与厂房水轮机进水管连接,压力钢管材料为16MnR;主管、岔管及各支管外包钢筋混凝土。〔3〕发电厂房厂区布置在坝址下游约300m大盈江左岸,为地面厂房,厂区由主厂房、副厂房、开关站、尾水室、厂内交通、防洪墙等建筑物组成。厂区按50年一遇洪水标准设计,200年一遇洪水校核,相应尾水位为746.42m、748.44m,厂区地坪高程为751.40m。主厂房由主机间和安装间组成,尺寸为72.0m×21.6m×41.91m〔长×宽×高〕,主机间内安装三台单机容量36MW立轴水轮发电机组,水轮机安装高程为734.50m,分三层布置,发电机层以下采用钢筋混凝土结构。副厂房布置在主厂房上游,长47.99m,宽9.3m,共分三层,主要布置励磁、厂用变、高压开关柜;屋顶高程751.70m,主要布置升压站的GIS设备。中控室楼布置在安装间上游侧和上游副厂房右端,长23.99m,宽13.20m,分六层布置。2、水库及水工建筑物运行情况来水情况:2021年度1至5月份上游来水较2021年同期增加,汛期来水较平稳,整个汛期集中在6至10月份,进入11-12月份上游来水比2021年同期减少。整个汛期没有发生特大洪水,最大洪峰流量为1681.49m3/s,发生于7月10日。整个汛期总来水量为44.9038亿m3,为去年47.1821亿m3来水的95.17%。全年总来水为59.1377亿m3,发电用水为36.3251亿m3,弃水量为22.8125亿m3,造成下泄的原因主要是水库无调节能力,入库流量大于发电流量局部全部下泄,另外德宏洲输电网络结构薄弱,调度限负荷严重,导致不能按来水出力发供电,还有上游来水较大时,水质差、渣草含量大,导致细栅堵塞严重而停机清污,从而造成弃水和电量损失。2021年度整个汛期我公司水工建筑物、泄洪设施、库区挡墙运行正常,大坝及附属设施工作情况良好。汛后进行全面的检查,检查未发现冲刷及岸坡倒...
