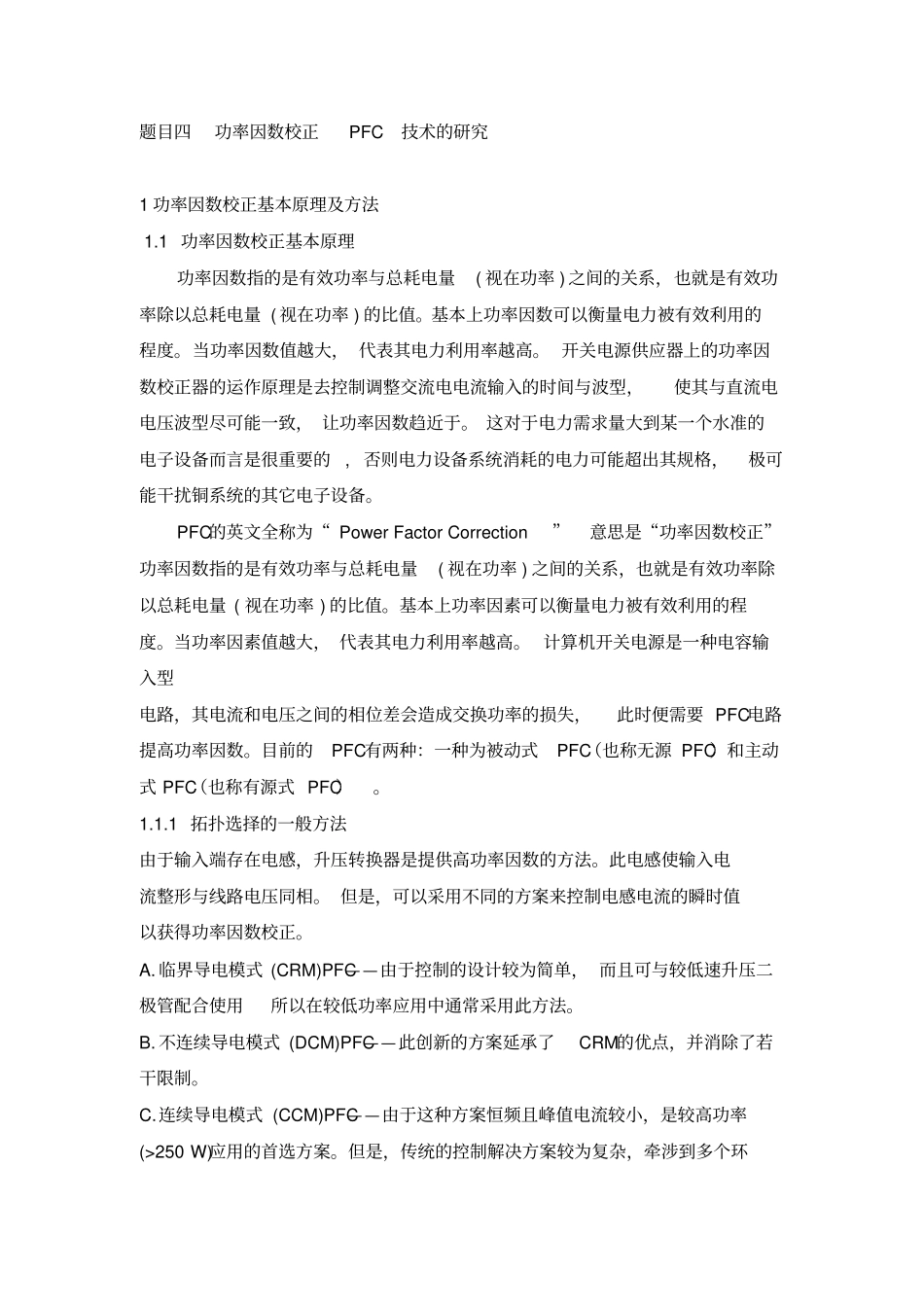

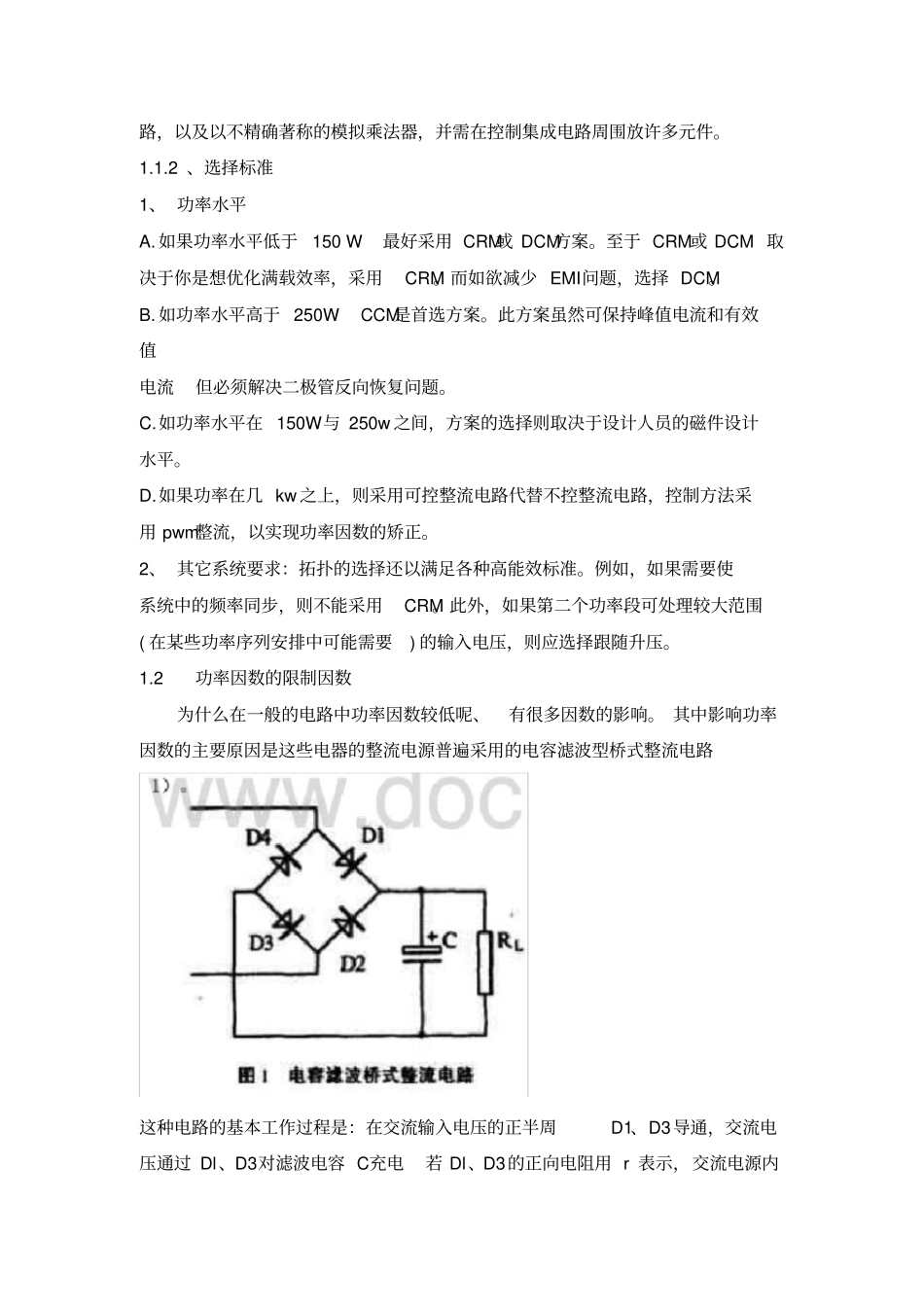

大连理工大学电源技术大作业姓名：学号：学习中心：题目四功率因数校正PFC技术的研究1功率因数校正基本原理及方法1.1功率因数校正基本原理功率因数指的是有效功率与总耗电量(视在功率)之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。基本上功率因数可以衡量电力被有效利用的程度。当功率因数值越大，代表其电力利用率越高。开关电源供应器上的功率因数校正器的运作原理是去控制调整交流电电流输入的时间与波型，使其与直流电电压波型尽可能一致，让功率因数趋近于。这对于电力需求量大到某一个水准的电子设备而言是很重要的,否则电力设备系统消耗的电力可能超出其规格，极可能干扰铜系统的其它电子设备。PFC的英文全称为“PowerFactorCorrection”意思是“功率因数校正”功率因数指的是有效功率与总耗电量(视在功率)之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。基本上功率因素可以衡量电力被有效利用的程度。当功率因素值越大，代表其电力利用率越高。计算机开关电源是一种电容输入型电路，其电流和电压之间的相位差会造成交换功率的损失，此时便需要PFC电路提高功率因数。目前的PFC有两种：一种为被动式PFC（也称无源PFC）和主动式PFC（也称有源式PFC）。1.1.1拓扑选择的一般方法由于输入端存在电感，升压转换器是提供高功率因数的方法。此电感使输入电流整形与线路电压同相。但是，可以采用不同的方案来控制电感电流的瞬时值以获得功率因数校正。A.临界导电模式(CRM)PFC——由于控制的设计较为简单，而且可与较低速升压二极管配合使用所以在较低功率应用中通常采用此方法。B.不连续导电模式(DCM)PFC——此创新的方案延承了CRM的优点，并消除了若干限制。C.连续导电模式(CCM)PFC——由于这种方案恒频且峰值电流较小，是较高功率(>250W)应用的首选方案。但是，传统的控制解决方案较为复杂，牵涉到多个环路，以及以不精确著称的模拟乘法器，并需在控制集成电路周围放许多元件。1.1.2、选择标准1、功率水平A.如果功率水平低于150W最好采用CRM或DCM方案。至于CRM或DCM取决于你是想优化满载效率，采用CRM。而如欲减少EMI问题，选择DCM。B.如功率水平高于250WCCM是首选方案。此方案虽然可保持峰值电流和有效值电流但必须解决二极管反向恢复问题。C.如功率水平在150W与250w之间，方案的选择则取决于设计人员的磁件设计水平。D.如果功率在几kw之上，则采用可控整流电路代替不控整流电路，控制方法采用pwm整流，以实现功率因数的矫正。2、其它系统要求：拓扑的选择还以满足各种高能效标准。例如，如果需要使系统中的频率同步，则不能采用CRM。此外，如果第二个功率段可处理较大范围(在某些功率序列安排中可能需要)的输入电压，则应选择跟随升压。1.2功率因数的限制因数为什么在一般的电路中功率因数较低呢、有很多因数的影响。其中影响功率因数的主要原因是这些电器的整流电源普遍采用的电容滤波型桥式整流电路这种电路的基本工作过程是：在交流输入电压的正半周D1、D3导通，交流电压通过Dl、D3对滤波电容C充电若Dl、D3的正向电阻用r表示，交流电源内阻用R表示，则充电时间常数可近似表示为t=（2r+R)C，由于二极管的正向电阻r和交流电源内阻R很小，故r很小。滤波电容C很快被充电到交流输入电压的峰值当交流电源输入电压小于滤波电容C的端电压时，Dl、D3就处于截止状态。同理，可分析负半周D2、D4的工作情况。由分析不难看出，当电路达到稳态后，在交流输入电压的一个周期内二极管导通时间很短，输入电流波形畸变为幅度很大的窄脉冲电流(图2)。由上图可分析出，这种畸变的电流含有丰富的谐波成分，严重影响电器设备的功率因数。由理论推导也可以证明功率因数与电流总谐波含量的近似关系为PF=1/√1+（THD）2因此，降低电器设备的输入电流谐波含量是提高功率因数的根本措施。2有源功率因数校正方法分类2.l按有源功率因数校正拓扑分类2.1.1降压式因噪声大、滤波困难、功率开关管上电压应力大，控制驱动电平浮动很少被采用。2.1.2升降压式须用二个功率开关管有一个功率开关管的驱动控制信号浮动电路复杂较少采用。2.1.3反激式输出与输入隔离输出电压可以任意选择采用简...
