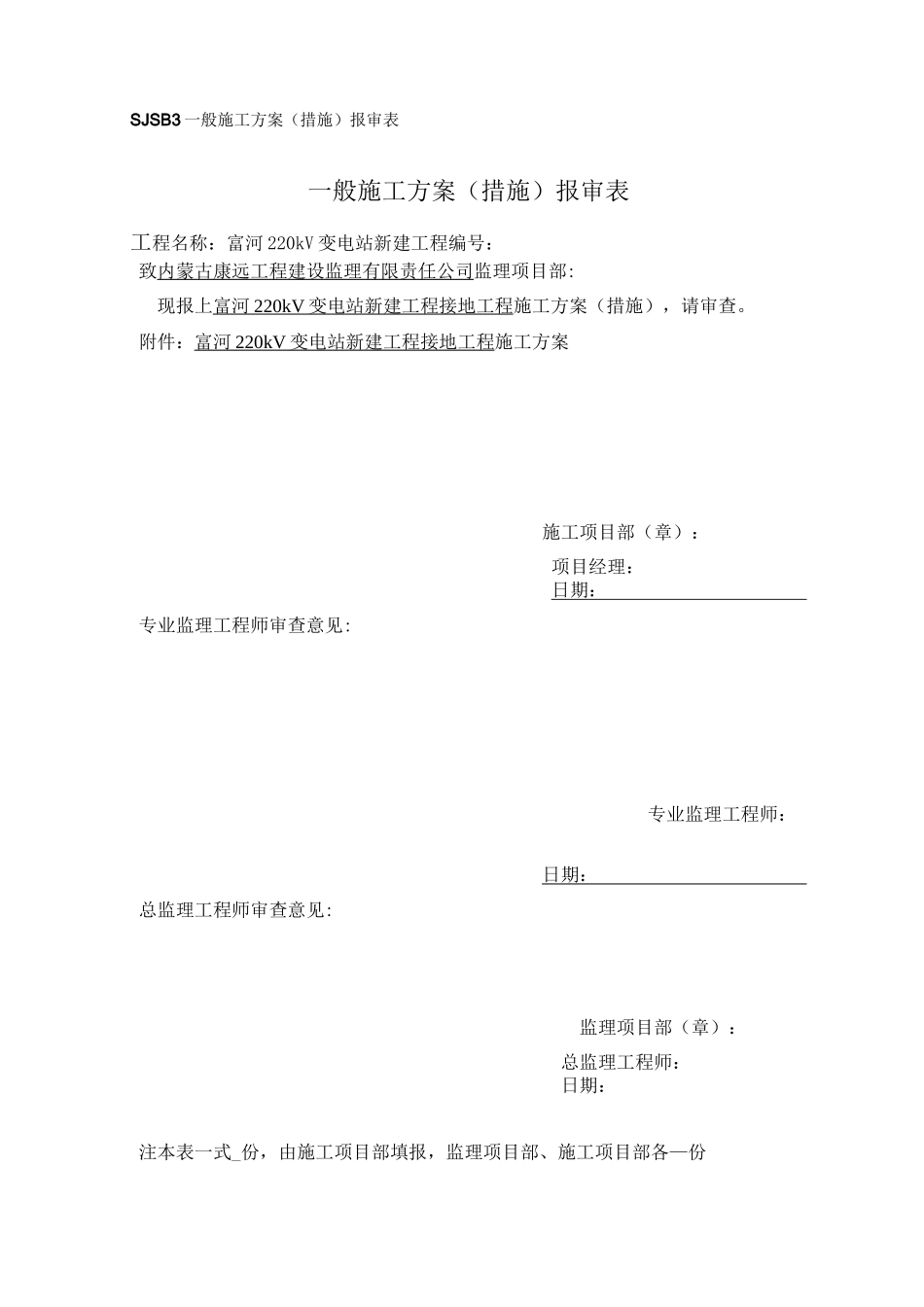

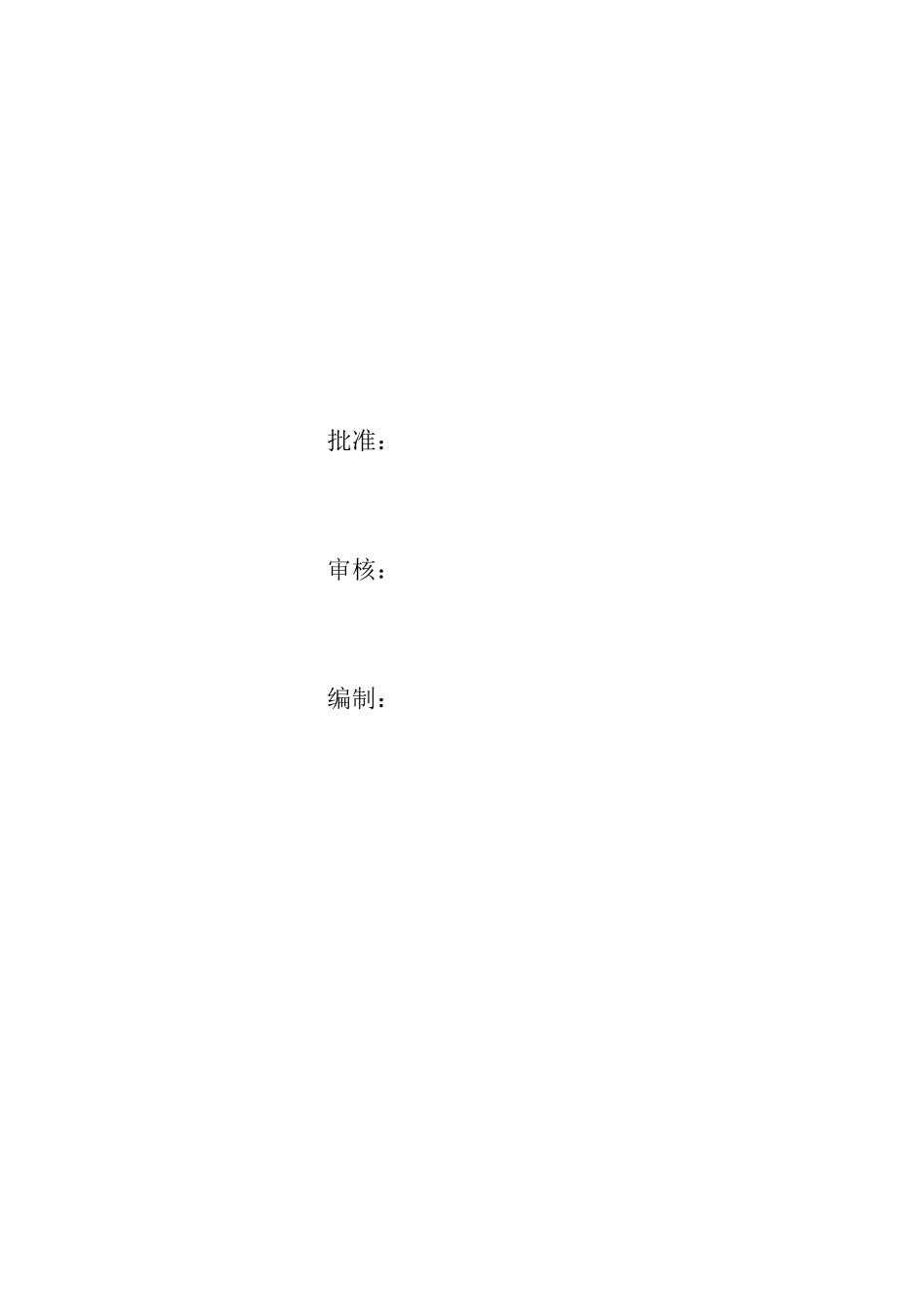

SJSB3一般施工方案（措施）报审表一般施工方案（措施）报审表工程名称：富河220kV变电站新建工程编号：致内蒙古康远工程建设监理有限责任公司监理项目部:现报上富河220kV变电站新建工程接地工程施工方案（措施），请审查。附件：富河220kV变电站新建工程接地工程施工方案施工项目部（章）：项目经理：日期：专业监理工程师审查意见:专业监理工程师：日期：总监理工程师审查意见:监理项目部（章）：总监理工程师：日期：注本表一式_份，由施工项目部填报，监理项目部、施工项目部各—份富河220kV变电站新建工程接地工程施工方案编制单位：陕西电力建设总公司编制日期：二零一四年十月批准：审核：编制：1.编制依据12.工程概况13.......................................................................................................................................................施工机具及材料14.施工安排35.技术要求36.质量注意事项47.安全措施611.编制依据1）站区防雷接地施工图纸2）生产建筑物接地施工图纸3）《电气装置安装工程接地装置施工及验收规范》GB50169-20062.工程概况***变电站工程位于平原地区，所址土壤电阻率考虑季节系数后取159.01Q。按设计要求，接地体埋深为0.8m。本工程最大单相接地短路电流为51.36KA，最大入地短路电流为25.14KA。主要工作量：全站主网接地、生产建筑物接地网、室外照明灯具、端子箱及设备接地。3.施工机具及材料本工程的主要材料为镀锌扁钢，镀锌角钢，镀铜钢棒，电焊条等。材料表如下：序号名称型号及规范单位数量备注1热镀锌扁钢-80X8m6000主地网、电缆沟2热镀锌扁钢-80X10m5500架构、支架及设备接地线3热镀锌扁钢照明灯具及端子箱，检修箱等4扁铜m400设备本体接地引线5镀锌角钢L50*50*5,L=2.5m根490垂直接地极24电焊条E43,①3.2kg2005电焊条E43,①4.0kg2006镀锌螺栓带帽（一弹垫两平垫）M16条8007接地棒根2728T型模具个29接地棒钻头个1810接地棒连接器个27211焊药包4012抗冲击螺栓个482）加强材料进货检验，确保材质证明及合格证齐全，并征得现场监理认可。3）主要工机具液压切断机一台，液压折弯机一台，液压冲孔机一台，电动切割机一台，台钻一台，电焊机二台。4）人员组织、配备负责人：1人，专职质检员：1人，安全员1人，焊工：2-3人，力工：10人。34.施工安排1）施工前进行作业交底。组织有关人员学习图纸，国家标准及有关安全规定，使工作人员能够清楚了解本工程的工作任务及作业要求。2）施工时先主网后支网，配合道路施工部分根据施工要求提前安排，及时向上级汇报施工进度，精心组织施工。3）主要施工工序为：垂直接地极预埋，接地主网，集中接地装置，配电装置构架及设备支架与避雷针接地，室内及电缆沟接地。5.技术要求5.1接地体的连接1）主接地网接地体埋深0.8m，采用-80x8镀锌扁钢，接地体（线）的连接采用焊接，焊接必须牢固无虚焊，焊接等锌层破坏处涂沥青漆防腐。主接地网外缘做成圆弧，接至电气设备上的接地线，用热镀锌螺栓连接。2）接地体（线）的焊接采用搭接焊，焊接应平整无间断，焊缝处不得有夹渣，气孔、咬边，未焊透等情况，焊缝处的焊渣应清除干净，搭接长度必须符合下列规定：①、扁钢为其宽度的2倍（3个棱边焊接）②、圆钢为其直径的6倍。③、圆钢与扁钢连接时，其长度为圆钢直径的6倍。④、扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形卡子或直接由钢带本身弯成弧形与钢管（或角钢）焊接。3）设备支架采用-80*10镀锌扁钢接地引线与主接地网连接。避雷针及地线柱构架两侧均设接地线，避雷器及互感器支架为双接地。4）接地体敷设完后的土沟其回填土内不应夹有石块和建筑垃圾等，在回填土时应分层夯实（取层0.2-0.3m）。5）电容器、电抗器及其支架的接地引线经直埋与主接地网一点连接，电抗器的接地引线不得连成闭合回路。45.2避雷器的接地：1）避雷针及其接地装置，应采取自下而上的施工程序，首先安装集中接地装置，后安装引下线。5.3室内、电缆沟接地布置1）主控室及通信室镀锌扁钢沿基础敷设，采用混凝土固定与地面齐平，扁钢接地线...
