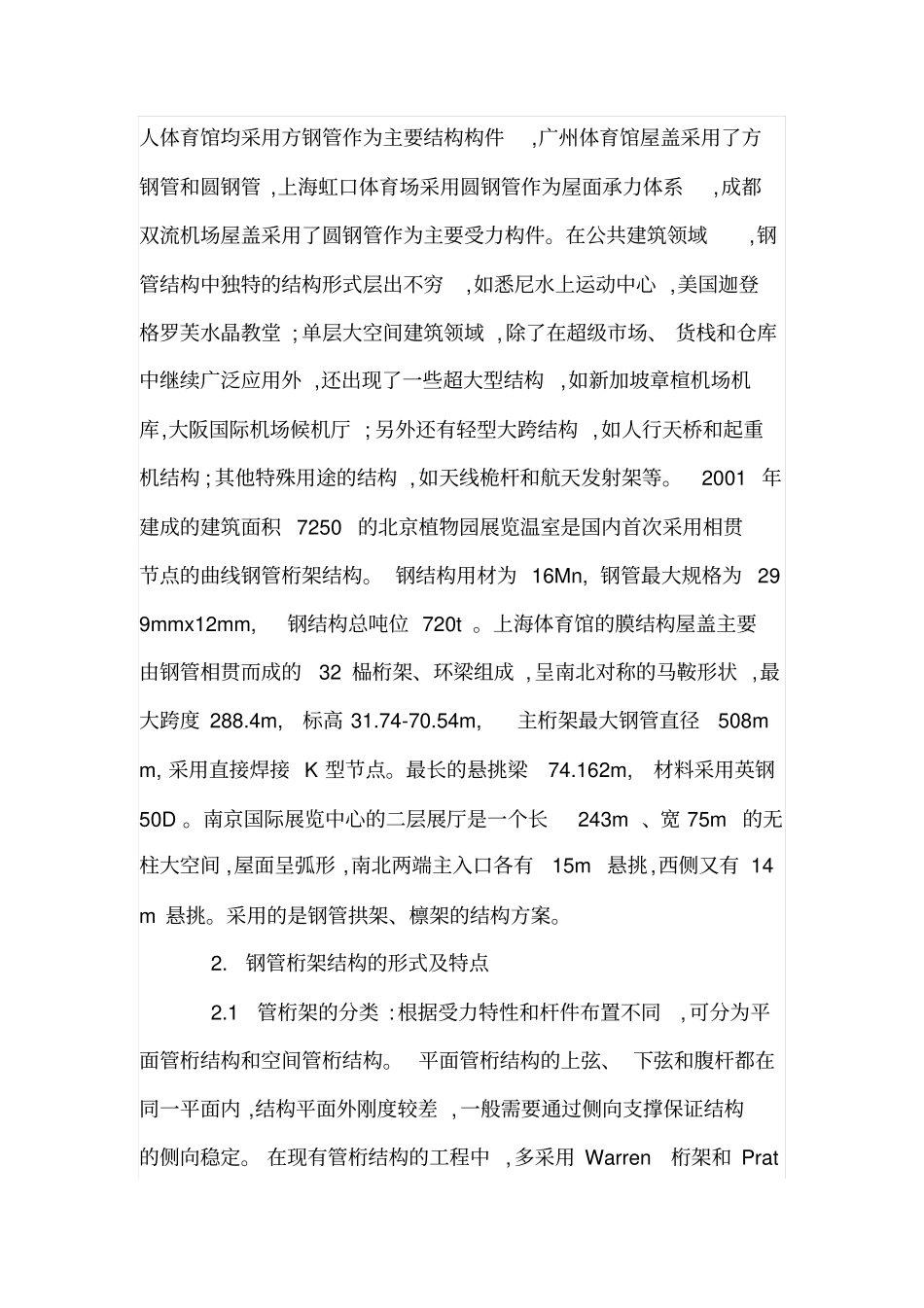

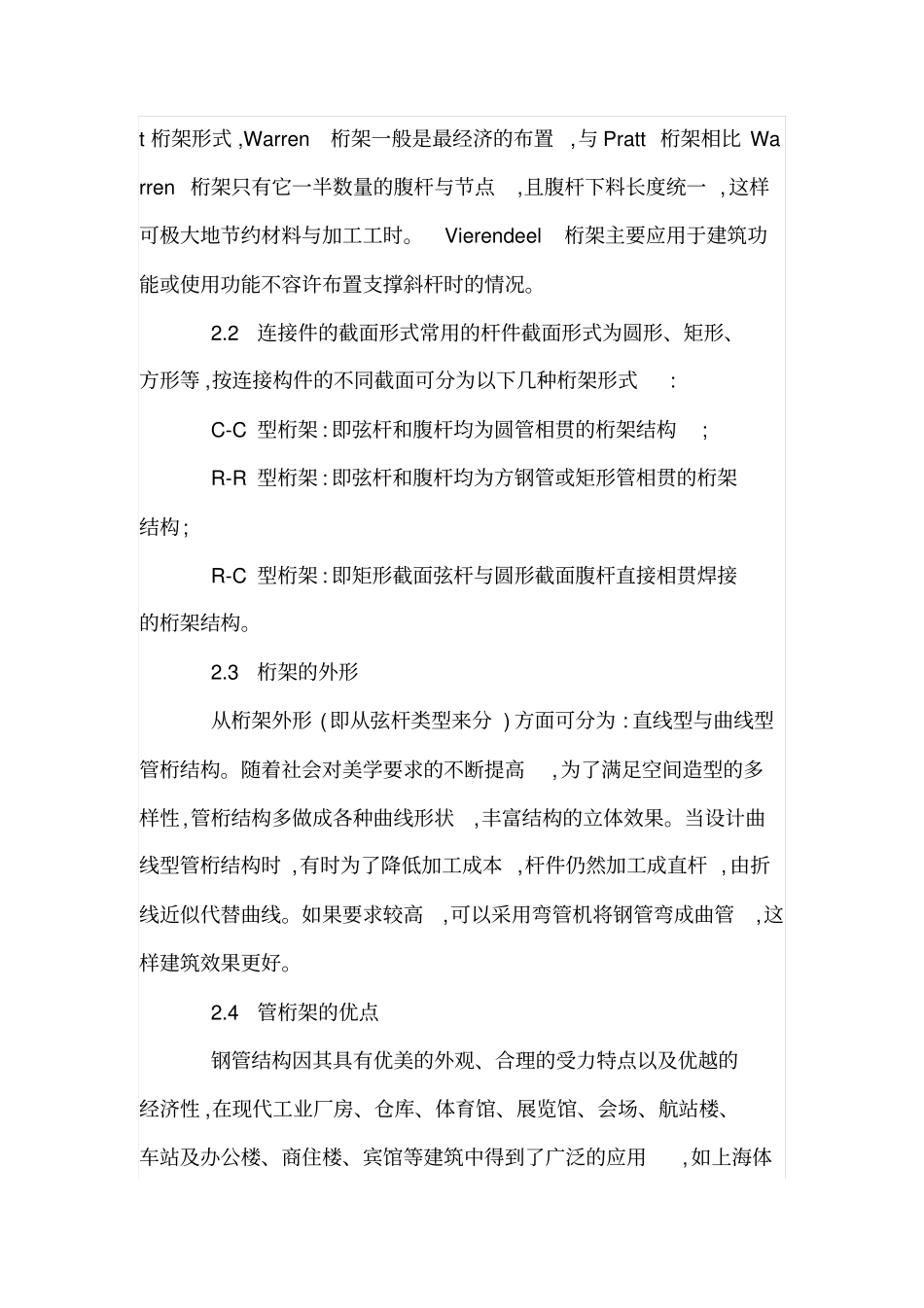

大跨度钢管桁架结构体系性能探析摘要:本文采用的分析手段是建立在理论分析和实际工程计算紧密结合的基础上的,所得出的结论具有一定的指导意义和工程应用价值,也为进一步探讨空间钢管桁架结构体系提供基础。关键词:大跨度;钢管桁架结构;屋盖结构;探析前言空间钢管桁架结构体系是大跨空间结构中的一个重要成员。郑州大学新校区体育馆由三组环向桁架、三组径向桁架和三组撑杆为主要构件组成,外环、外部径向桁架与中环构成结构的主要受力骨架,通过封闭外环的设计,使其形成一个受拉的环箍,限制了外部径向桁架滑动支座端的径向位移,从而减小了整个结构的竖向挠度,在此满足规范要求的同时,使结构用钢量达到最佳经济指标。该屋盖平面的水平投影为轴对称的花瓣形,在半径约7m和15m及外围处设置三道封闭的环桁架,沿径向设置24道空间桁架,并以环桁架为分界沿圆周方向错开布置,径向桁架被划分为外、中、内三部分。整个结构外观简洁,轻逸,受力合理,传力直观,整体性能好。对它进行探索有助于了解结构性能,指导设计施工,并为类似结构的应用提供依据。1.管桁架结构概述近年来,钢管结构不仅在海洋工程、桥梁工程中得到了广泛应用,而且在工业及民用建筑中的应用日益广泛,钢管结构在我国建筑结构中的应用也越来越多,如宝钢三期工程中采用方管桁架,吉林滑冰练习馆、哈尔滨冰雪展览馆、上海“东方明珠”电视塔和长春南岭万人体育馆均采用方钢管作为主要结构构件,广州体育馆屋盖采用了方钢管和圆钢管,上海虹口体育场采用圆钢管作为屋面承力体系,成都双流机场屋盖采用了圆钢管作为主要受力构件。在公共建筑领域,钢管结构中独特的结构形式层出不穷,如悉尼水上运动中心,美国迦登格罗芙水晶教堂;单层大空间建筑领域,除了在超级市场、货栈和仓库中继续广泛应用外,还出现了一些超大型结构,如新加坡章楦机场机库,大阪国际机场候机厅;另外还有轻型大跨结构,如人行天桥和起重机结构;其他特殊用途的结构,如天线桅杆和航天发射架等。2001年建成的建筑面积7250的北京植物园展览温室是国内首次采用相贯节点的曲线钢管桁架结构。钢结构用材为16Mn,钢管最大规格为299mmx12mm,钢结构总吨位720t。上海体育馆的膜结构屋盖主要由钢管相贯而成的32榀桁架、环梁组成,呈南北对称的马鞍形状,最大跨度288.4m,标高31.74-70.54m,主桁架最大钢管直径508mm,采用直接焊接K型节点。最长的悬挑梁74.162m,材料采用英钢50D。南京国际展览中心的二层展厅是一个长243m、宽75m的无柱大空间,屋面呈弧形,南北两端主入口各有15m悬挑,西侧又有14m悬挑。采用的是钢管拱架、檩架的结构方案。2.钢管桁架结构的形式及特点2.1管桁架的分类:根据受力特性和杆件布置不同,可分为平面管桁结构和空间管桁结构。平面管桁结构的上弦、下弦和腹杆都在同一平面内,结构平面外刚度较差,一般需要通过侧向支撑保证结构的侧向稳定。在现有管桁结构的工程中,多采用Warren桁架和Pratt桁架形式,Warren桁架一般是最经济的布置,与Pratt桁架相比Warren桁架只有它一半数量的腹杆与节点,且腹杆下料长度统一,这样可极大地节约材料与加工工时。Vierendeel桁架主要应用于建筑功能或使用功能不容许布置支撑斜杆时的情况。2.2连接件的截面形式常用的杆件截面形式为圆形、矩形、方形等,按连接构件的不同截面可分为以下几种桁架形式:C-C型桁架:即弦杆和腹杆均为圆管相贯的桁架结构;R-R型桁架:即弦杆和腹杆均为方钢管或矩形管相贯的桁架结构;R-C型桁架:即矩形截面弦杆与圆形截面腹杆直接相贯焊接的桁架结构。2.3桁架的外形从桁架外形(即从弦杆类型来分)方面可分为:直线型与曲线型管桁结构。随着社会对美学要求的不断提高,为了满足空间造型的多样性,管桁结构多做成各种曲线形状,丰富结构的立体效果。当设计曲线型管桁结构时,有时为了降低加工成本,杆件仍然加工成直杆,由折线近似代替曲线。如果要求较高,可以采用弯管机将钢管弯成曲管,这样建筑效果更好。2.4管桁架的优点钢管结构因其具有优美的外观、合理的受力特点以及优越的经济性,在现代工业厂房、仓库、体育馆、展览馆、会场、航站楼、车站及办公楼、商住楼、宾馆等建筑中得到了广泛的应用,如上海体育场、上海科技城、首都机场新航站...
