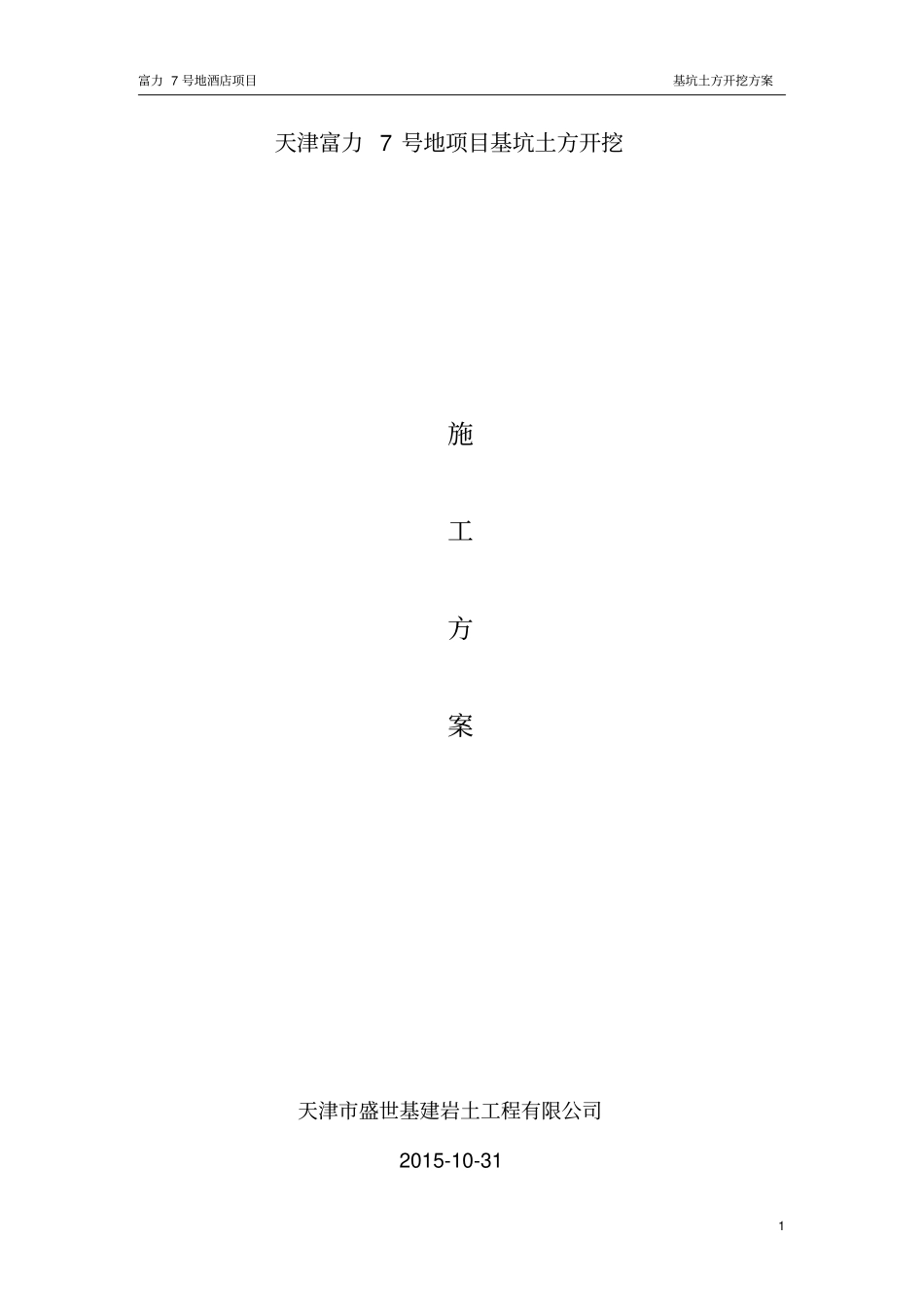

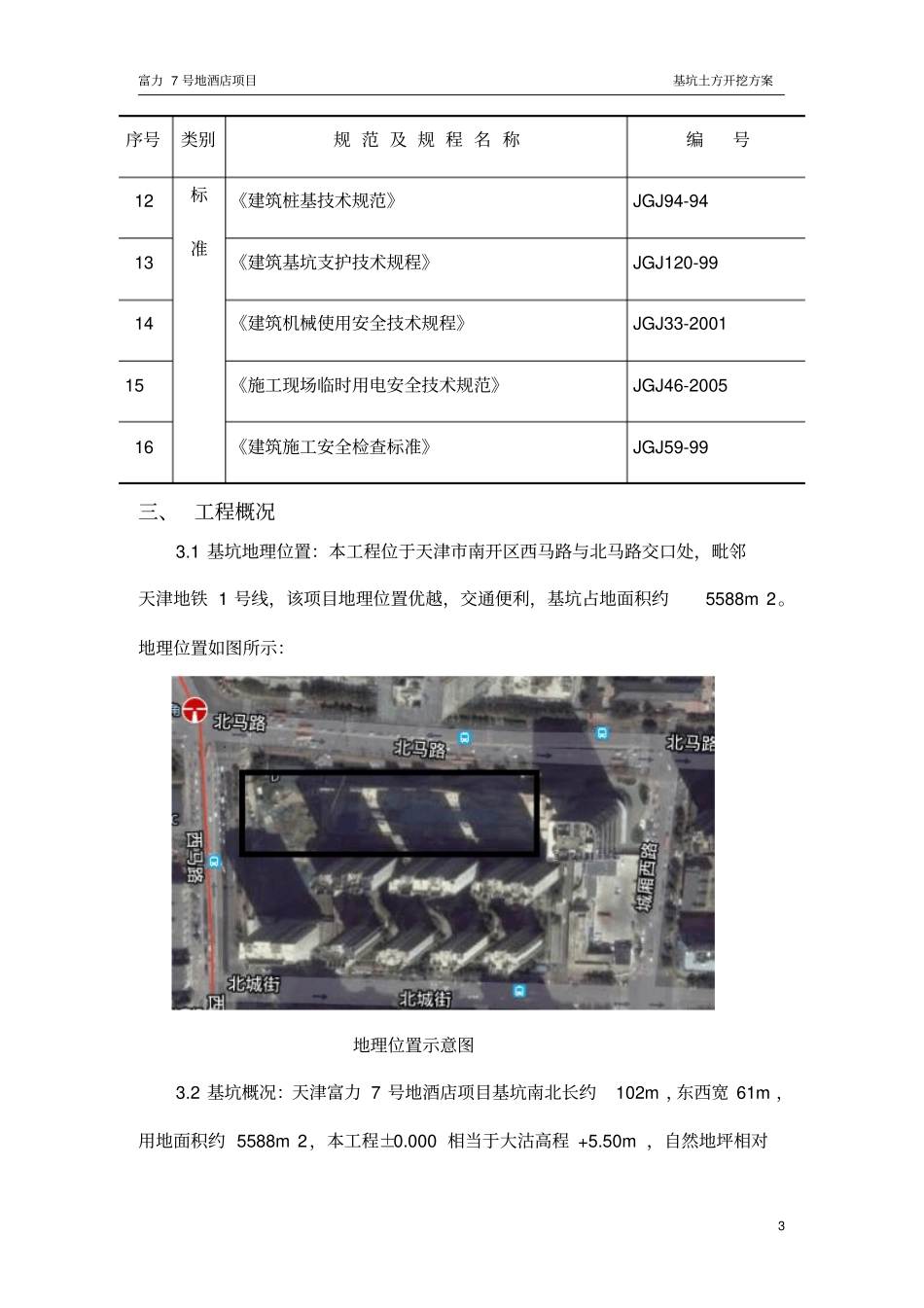

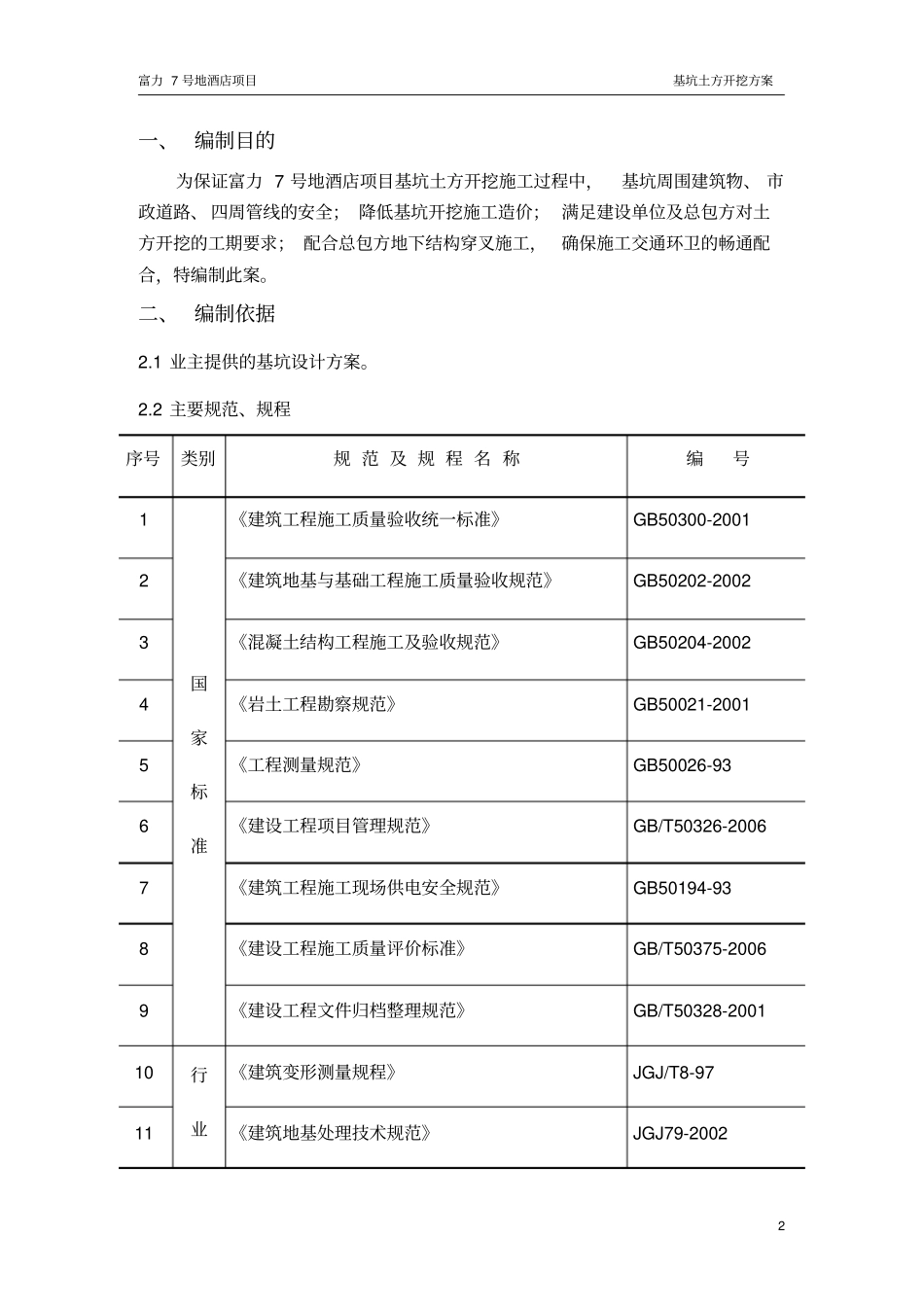

富力7号地酒店项目基坑土方开挖方案1天津富力7号地项目基坑土方开挖施工方案天津市盛世基建岩土工程有限公司2015-10-31富力7号地酒店项目基坑土方开挖方案2一、编制目的为保证富力7号地酒店项目基坑土方开挖施工过程中，基坑周围建筑物、市政道路、四周管线的安全；降低基坑开挖施工造价；满足建设单位及总包方对土方开挖的工期要求；配合总包方地下结构穿叉施工，确保施工交通环卫的畅通配合，特编制此案。二、编制依据2.1业主提供的基坑设计方案。2.2主要规范、规程序号类别规范及规程名称编号1国家标准《建筑工程施工质量验收统一标准》GB50300-20012《建筑地基与基础工程施工质量验收规范》GB50202-20023《混凝土结构工程施工及验收规范》GB50204-20024《岩土工程勘察规范》GB50021-20015《工程测量规范》GB50026-936《建设工程项目管理规范》GB/T50326-20067《建筑工程施工现场供电安全规范》GB50194-938《建设工程施工质量评价标准》GB/T50375-20069《建设工程文件归档整理规范》GB/T50328-200110行业《建筑变形测量规程》JGJ/T8-9711《建筑地基处理技术规范》JGJ79-2002富力7号地酒店项目基坑土方开挖方案3序号类别规范及规程名称编号12标准《建筑桩基技术规范》JGJ94-9413《建筑基坑支护技术规程》JGJ120-9914《建筑机械使用安全技术规程》JGJ33-200115《施工现场临时用电安全技术规范》JGJ46-200516《建筑施工安全检查标准》JGJ59-99三、工程概况3.1基坑地理位置：本工程位于天津市南开区西马路与北马路交口处，毗邻天津地铁1号线，该项目地理位置优越，交通便利，基坑占地面积约5588m2。地理位置如图所示：地理位置示意图3.2基坑概况：天津富力7号地酒店项目基坑南北长约102m，东西宽61m，用地面积约5588m2，本工程±0.000相当于大沽高程+5.50m，自然地坪相对富力7号地酒店项目基坑土方开挖方案4标高约为-1.50m。3.3支护形式：本工程基坑西马路和北马路一侧采用地下连续墙作为基坑开挖阶段的止水围护体，另外两侧采用高压旋喷桩作为止水帷幕和已施工完的地下室外墙作为围护结构；基坑内设两道内支撑，局部设有角撑，两道内支撑标高分别为-6.45m、-10.55m。基坑支撑平面示意图3.4出土栈桥：为方便土方开挖在基坑中部设一下沉式坡道栈桥，栈桥起坡点高程-1.5m，坡面段高程止-3.95m。其中挖土平台长度为18m，宽度为11.5m，平台面积约207㎡；起坡段长度34.9m，坡道宽8.8m；栈桥底部为立柱桩并用剪刀撑连接，栈桥混凝土强度C30。土方开挖时应严格确保栈桥区域竖向支承荷载均布及施工车辆满载不超过50t进行土方开挖施工，以免对栈桥产生不良影响。富力7号地酒店项目基坑土方开挖方案5栈桥平面示意图栈桥剖面示意图3.5本工程采用局部逆作法施工，基坑开挖深度为13.9m，土方量约78000m3。水平支撑共两道，即地下二层顶板的梁板结构和地下三层顶板的梁板结构。基坑整体为地下三层，地下二层和地下三层均为局部逆施。富力7号地酒店项目基坑土方开挖方案6基坑开挖剖面示意图基坑土方开挖步骤：分段开挖并施工冠梁及角撑；当冠梁达到设计强度的80%，基坑开挖至地下一层底板，逆作局部梁板结构，留好预埋筋；当地下一层底板及该层其他支撑结构完成并达到设计强度80%，基坑开挖至地下二层底板底，施工地下二层底板和支撑结构并和南侧公寓底板位置钢板桩形成有效连接；④当地下二层底板和支撑结构完成并达到设计强度80%，抽条跳槽开挖至地下三层底板，至此土方开挖全部完成。3.6土方开挖工期：基坑土方量约为78000m3，我方拟以35天完成整个土方工程开挖。3.7基坑开挖出土口示意图（略）：四、地质水文概况（略，详见地勘报告）五、土方开挖方法富力7号地酒店项目基坑土方开挖方案75.1土方开挖施工准备5.1.1技术准备工作(1)及时复核甲方提供的平面坐标控制点及水准基准点，发现问题随时沟通。(2)检查图纸和资料是否齐全，核对平面定位和标高，检查图纸相互之间有无错误和矛盾之处。(3)仔细查阅图纸，把相关问题解决在施工前，做到工作重点明确。(4)查阅地质勘察报告，搞清土层性状及场地内水文地质情况。(5)熟悉设计内容和技术要求，充分了解工程规模、特点和质量要求。(6)施工前，将设计...
