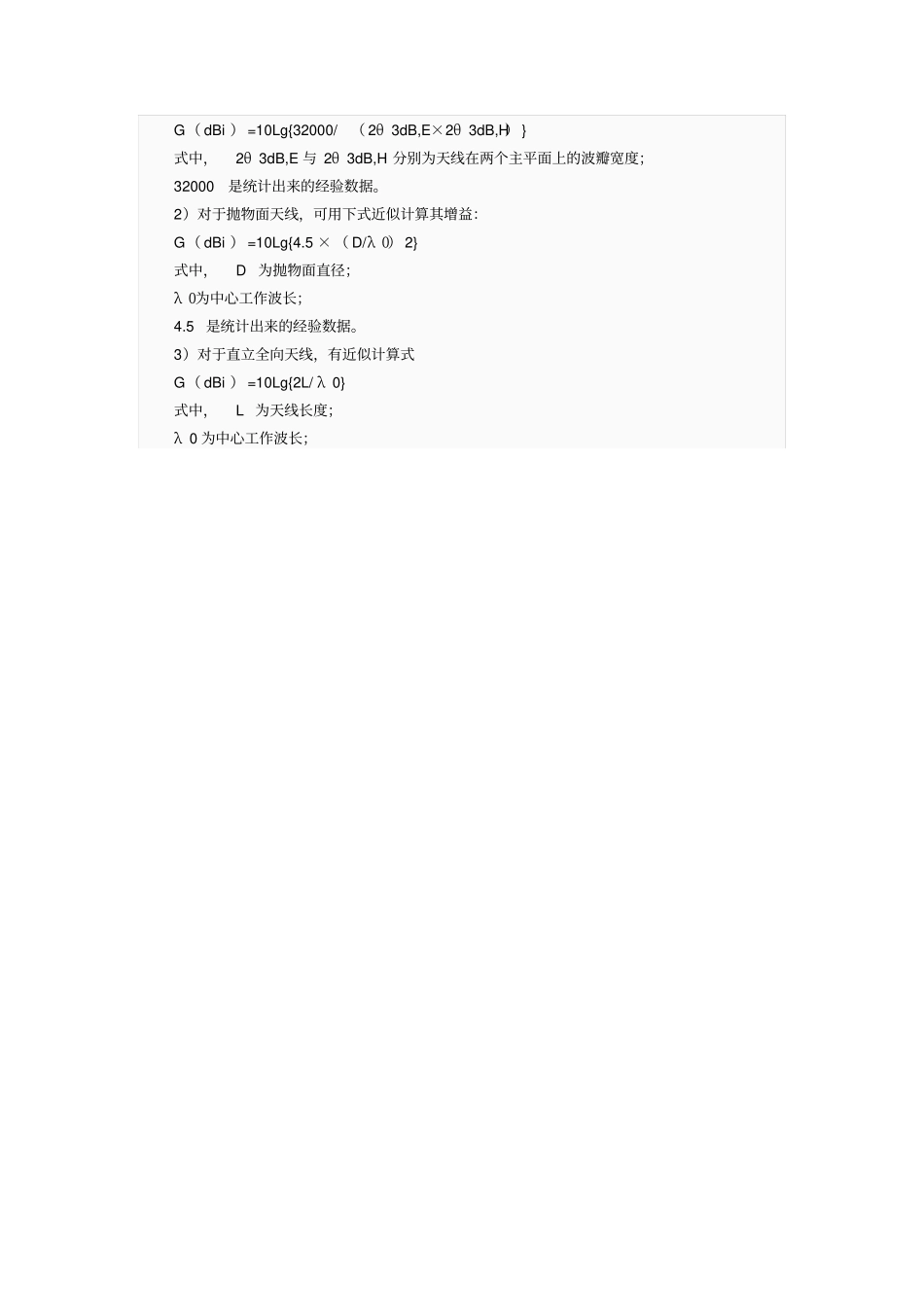

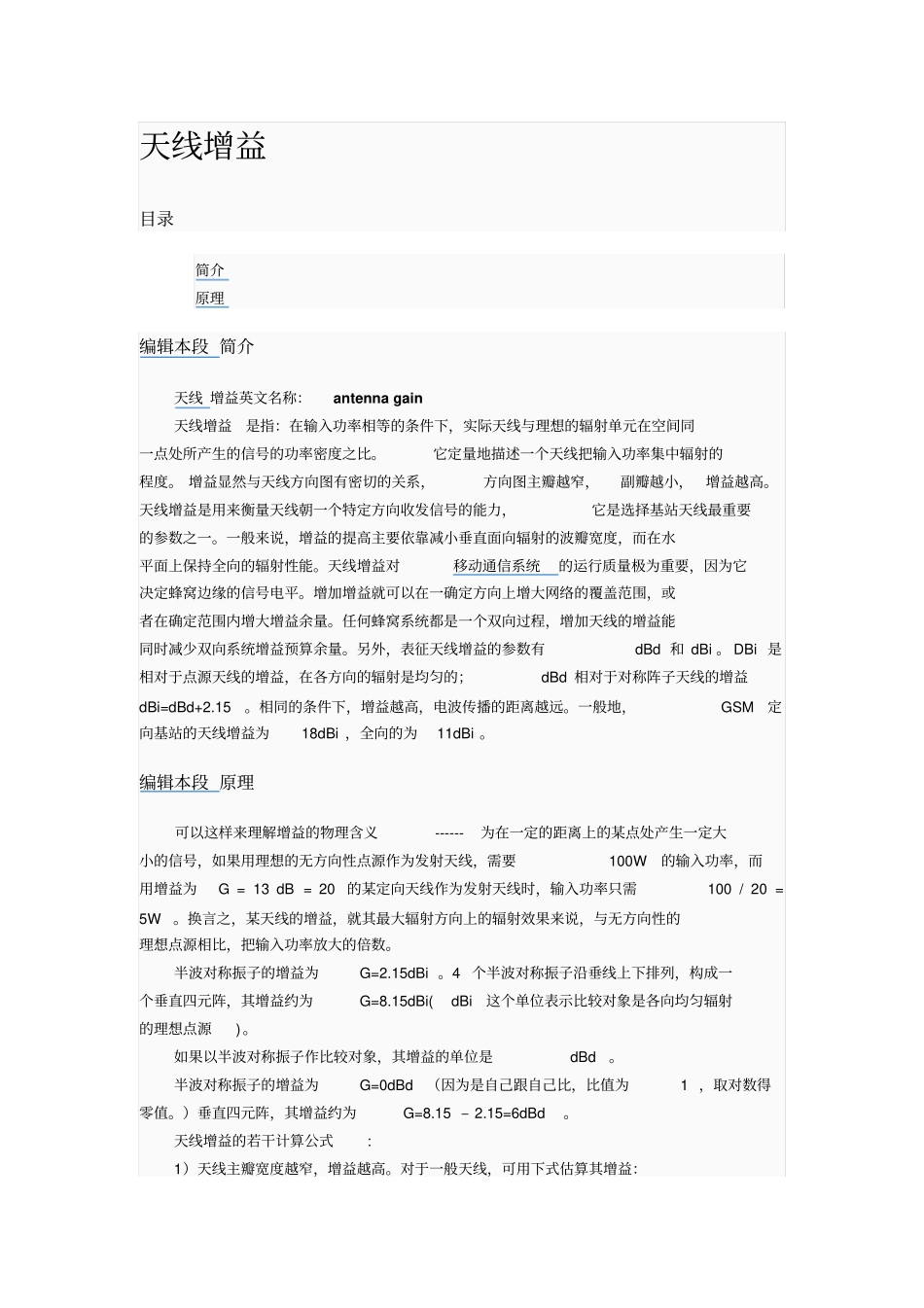

天线增益目录简介原理编辑本段简介天线增益英文名称：antennagain天线增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。它定量地描述一个天线把输入功率集中辐射的程度。增益显然与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。天线增益是用来衡量天线朝一个特定方向收发信号的能力，它是选择基站天线最重要的参数之一。一般来说，增益的提高主要依靠减小垂直面向辐射的波瓣宽度，而在水平面上保持全向的辐射性能。天线增益对移动通信系统的运行质量极为重要，因为它决定蜂窝边缘的信号电平。增加增益就可以在一确定方向上增大网络的覆盖范围，或者在确定范围内增大增益余量。任何蜂窝系统都是一个双向过程，增加天线的增益能同时减少双向系统增益预算余量。另外，表征天线增益的参数有dBd和dBi。DBi是相对于点源天线的增益，在各方向的辐射是均匀的；dBd相对于对称阵子天线的增益dBi=dBd+2.15。相同的条件下，增益越高，电波传播的距离越远。一般地，GSM定向基站的天线增益为18dBi，全向的为11dBi。编辑本段原理可以这样来理解增益的物理含义------为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要100W的输入功率，而用增益为G=13dB=20的某定向天线作为发射天线时，输入功率只需100/20=5W。换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。半波对称振子的增益为G=2.15dBi。4个半波对称振子沿垂线上下排列，构成一个垂直四元阵，其增益约为G=8.15dBi(dBi这个单位表示比较对象是各向均匀辐射的理想点源)。如果以半波对称振子作比较对象，其增益的单位是dBd。半波对称振子的增益为G=0dBd（因为是自己跟自己比，比值为1，取对数得零值。）垂直四元阵，其增益约为G=8.15–2.15=6dBd。天线增益的若干计算公式:1）天线主瓣宽度越窄，增益越高。对于一般天线，可用下式估算其增益：G（dBi）=10Lg{32000/（2θ3dB,E×2θ3dB,H）}式中，2θ3dB,E与2θ3dB,H分别为天线在两个主平面上的波瓣宽度；32000是统计出来的经验数据。2）对于抛物面天线，可用下式近似计算其增益：G（dBi）=10Lg{4.5×（D/λ0）2}式中，D为抛物面直径；λ0为中心工作波长；4.5是统计出来的经验数据。3）对于直立全向天线，有近似计算式G（dBi）=10Lg{2L/λ0}式中，L为天线长度；λ0为中心工作波长；
