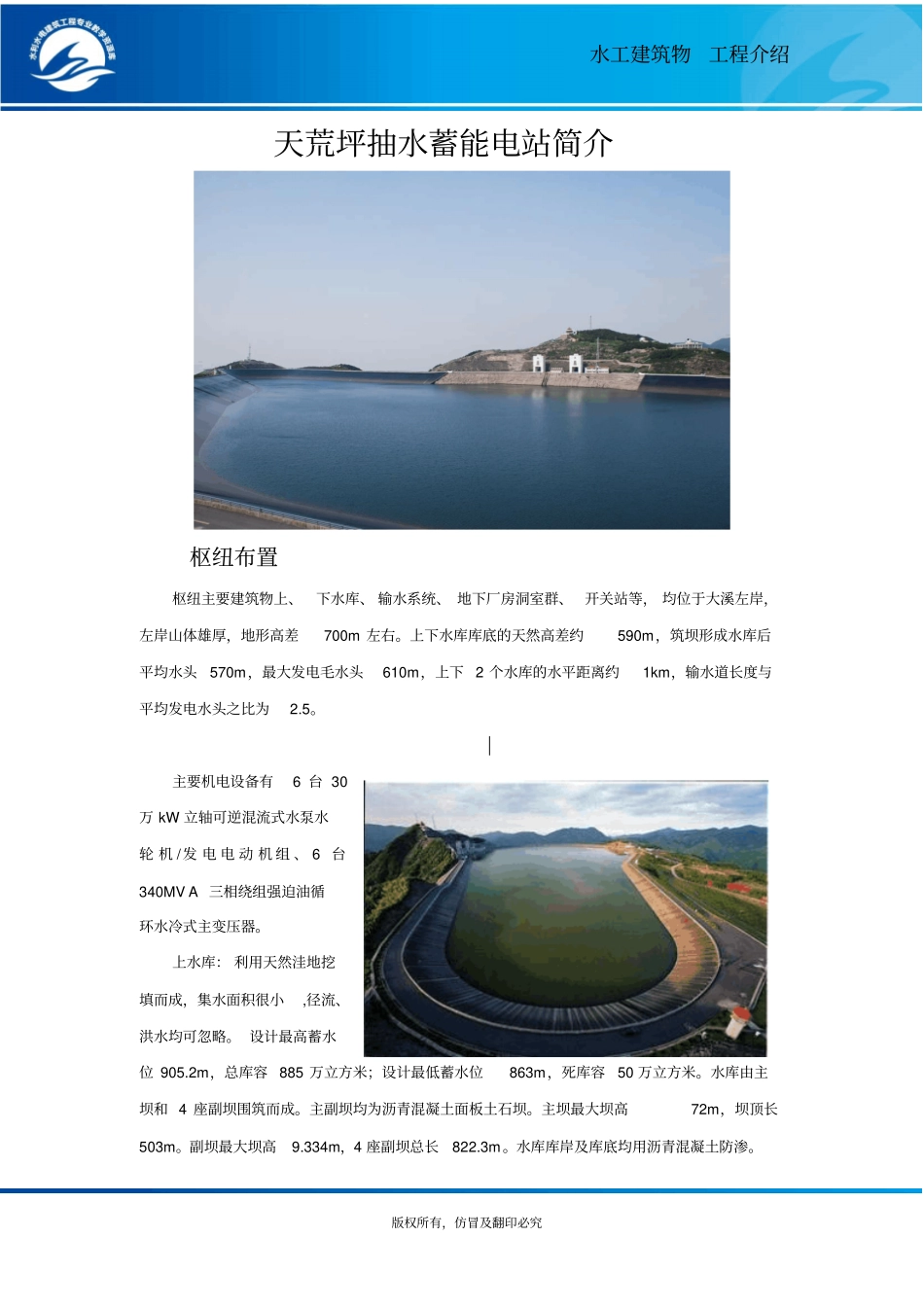

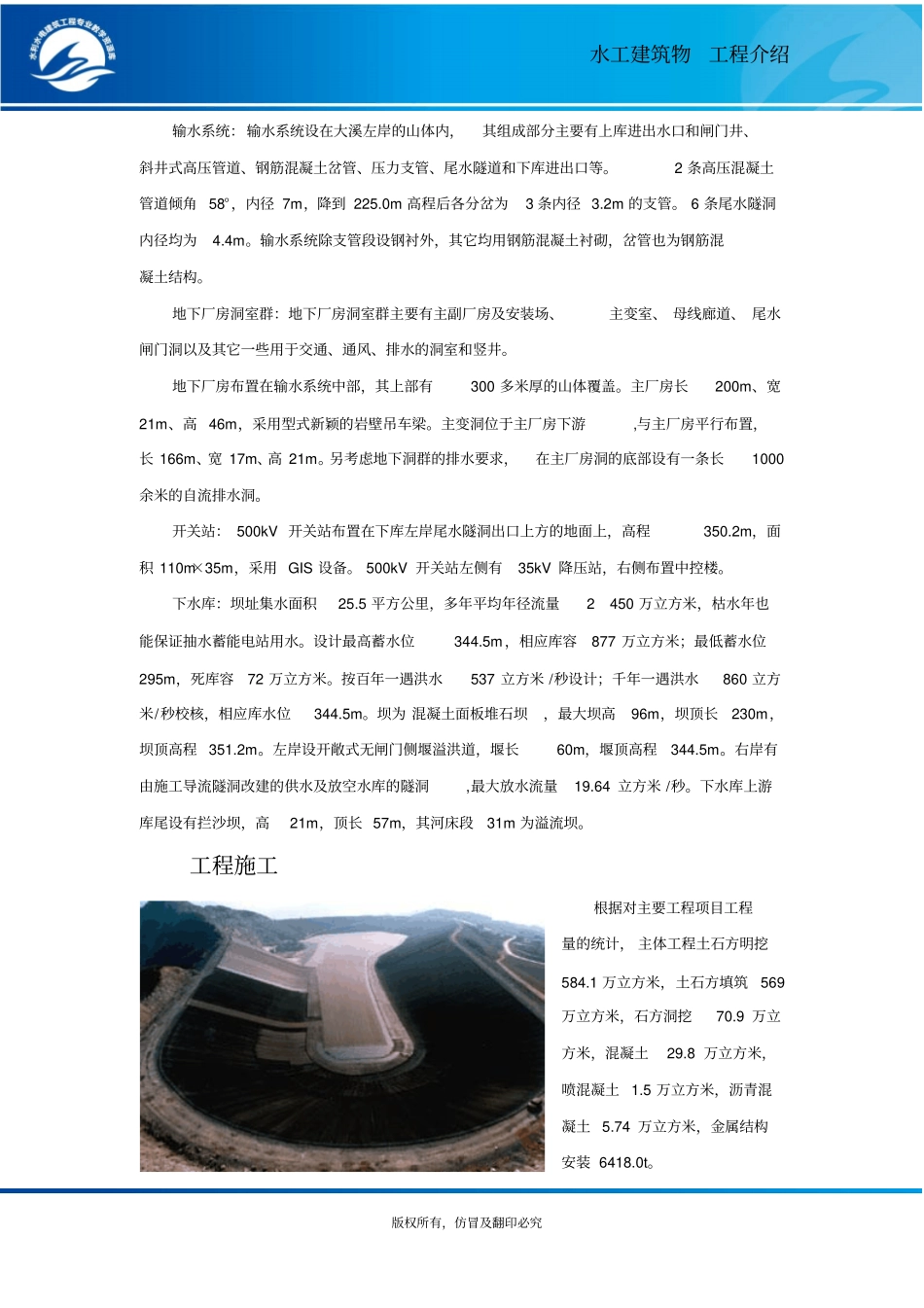

版权所有，仿冒及翻印必究水工建筑物工程介绍天荒坪抽水蓄能电站简介枢纽布置枢纽主要建筑物上、下水库、输水系统、地下厂房洞室群、开关站等，均位于大溪左岸，左岸山体雄厚，地形高差700m左右。上下水库库底的天然高差约590m，筑坝形成水库后平均水头570m，最大发电毛水头610m，上下2个水库的水平距离约1km，输水道长度与平均发电水头之比为2.5。主要机电设备有6台30万kW立轴可逆混流式水泵水轮机/发电电动机组、6台340MVA三相绕组强迫油循环水冷式主变压器。上水库：利用天然洼地挖填而成，集水面积很小,径流、洪水均可忽略。设计最高蓄水位905.2m，总库容885万立方米；设计最低蓄水位863m，死库容50万立方米。水库由主坝和4座副坝围筑而成。主副坝均为沥青混凝土面板土石坝。主坝最大坝高72m，坝顶长503m。副坝最大坝高9.334m，4座副坝总长822.3m。水库库岸及库底均用沥青混凝土防渗。版权所有，仿冒及翻印必究水工建筑物工程介绍输水系统：输水系统设在大溪左岸的山体内，其组成部分主要有上库进出水口和闸门井、斜井式高压管道、钢筋混凝土岔管、压力支管、尾水隧道和下库进出口等。2条高压混凝土管道倾角58°，内径7m，降到225.0m高程后各分岔为3条内径3.2m的支管。6条尾水隧洞内径均为4.4m。输水系统除支管段设钢衬外，其它均用钢筋混凝土衬砌，岔管也为钢筋混凝土结构。地下厂房洞室群：地下厂房洞室群主要有主副厂房及安装场、主变室、母线廊道、尾水闸门洞以及其它一些用于交通、通风、排水的洞室和竖井。地下厂房布置在输水系统中部，其上部有300多米厚的山体覆盖。主厂房长200m、宽21m、高46m，采用型式新颖的岩壁吊车梁。主变洞位于主厂房下游,与主厂房平行布置，长166m、宽17m、高21m。另考虑地下洞群的排水要求，在主厂房洞的底部设有一条长1000余米的自流排水洞。开关站：500kV开关站布置在下库左岸尾水隧洞出口上方的地面上，高程350.2m，面积110m×35m，采用GIS设备。500kV开关站左侧有35kV降压站，右侧布置中控楼。下水库：坝址集水面积25.5平方公里，多年平均年径流量2450万立方米，枯水年也能保证抽水蓄能电站用水。设计最高蓄水位344.5m，相应库容877万立方米；最低蓄水位295m，死库容72万立方米。按百年一遇洪水537立方米/秒设计；千年一遇洪水860立方米/秒校核，相应库水位344.5m。坝为混凝土面板堆石坝，最大坝高96m，坝顶长230m，坝顶高程351.2m。左岸设开敞式无闸门侧堰溢洪道，堰长60m，堰顶高程344.5m。右岸有由施工导流隧洞改建的供水及放空水库的隧洞,最大放水流量19.64立方米/秒。下水库上游库尾设有拦沙坝，高21m，顶长57m，其河床段31m为溢流坝。工程施工根据对主要工程项目工程量的统计，主体工程土石方明挖584.1万立方米，土石方填筑569万立方米，石方洞挖70.9万立方米，混凝土29.8万立方米，喷混凝土1.5万立方米，沥青混凝土5.74万立方米，金属结构安装6418.0t。版权所有，仿冒及翻印必究水工建筑物工程介绍上水库的主副坝均采用土石坝，其迎水面、库底和库岸均铺设适应不均匀沉陷能力较强的沥青混凝土防渗护面。沥青混凝土护面为简式结构，由3层构成：表层为封闭层(厚2mm)，中间为防渗层(厚100mm)，下层为整平胶结层(厚80～100mm)，上库进/出水口部位岩体的相对隔水顶板高于上库设计最高蓄水位，故施以喷锚处理，不采取其他的防渗措施。上水库不设泄流设施。沥青混凝土防渗护面下部设置碎石排水垫层(厚60～90cm)等排水设施。完整的排水系统可安全地将渗过沥青混凝土护面的水引入在库底布置的排水廊道，并可利用排水廊道有效地回收渗水以利重复使用。
