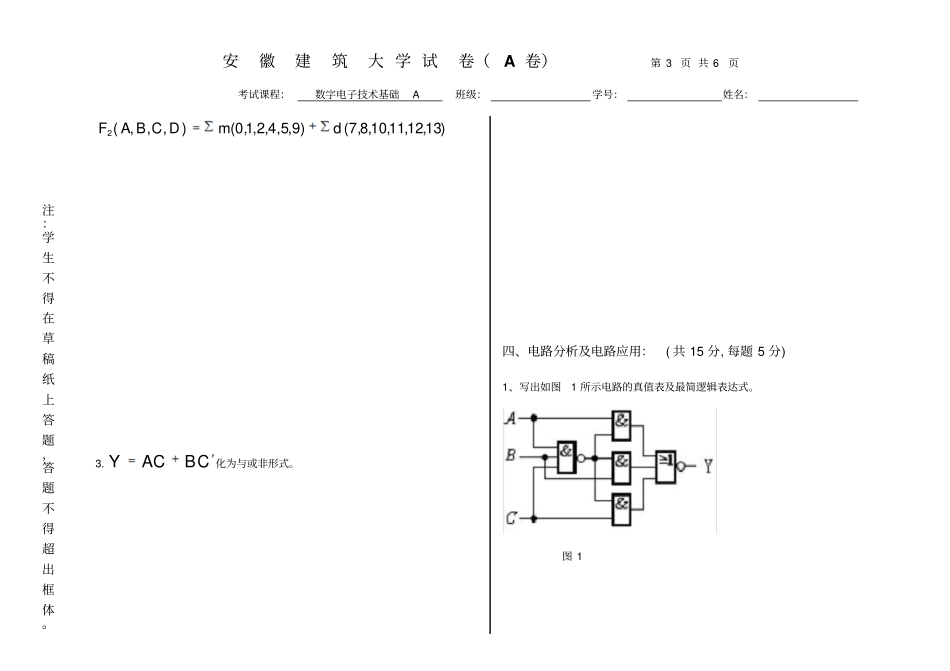

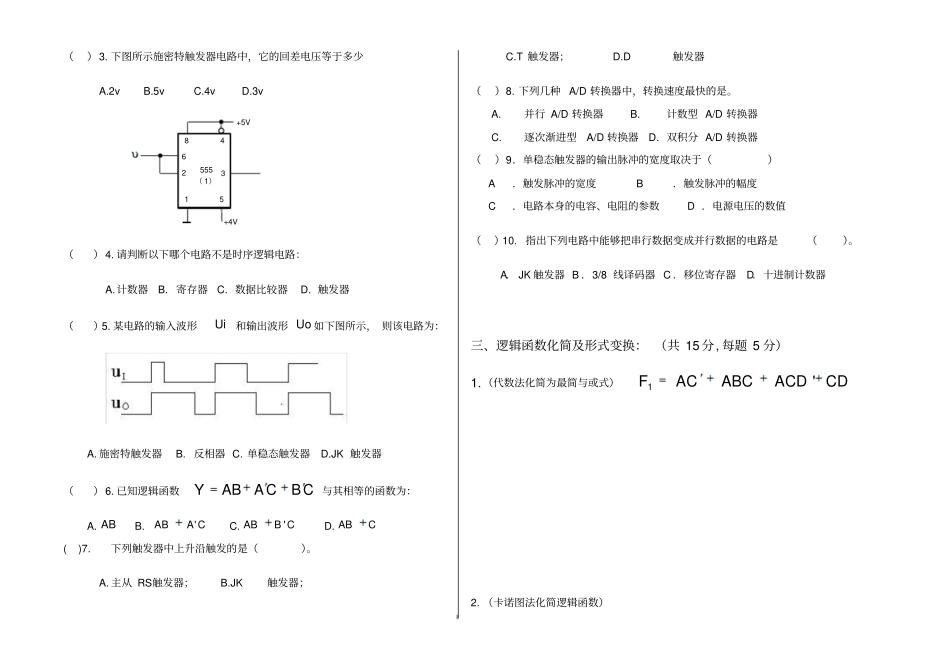

安徽建筑大学试卷（A卷）第1页共6页（2014—2015学年第2学期）适用年级专业：电气、自动化、测控专业考试课程：数字电子技术基础A班级：学号：姓名：注：学生不得在草稿纸上答题，答题不得超出框一、填空题：（每空1分，共20分）1.二进制数(1100011.011)2=()8=()162.三态门输出的三种状态分别为：（）、（）和（）.3.主从型JK触发器的特性方程*Q(）.4.十二进制加法器需要（）个触发器构成。用5个触发器可以存储（）位二进制数.5.逻辑函数CBAY'的两种标准形式分别为（）和（）.6.将2015个“1”异或起来得到的结果是（）.7.由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。8．JK触发器、当JK=01，Q*=（），JK=11且Q=0，则Q*=（）9.二进制负整数–1011011，反码表示为（）补码表示为（）10.对505个符号进行二进制编码，则至少需要（）位二进制数。11.SR触发器的特性方程为()。12.如用0V表示逻辑1，-10V表示逻辑0，这属于()逻辑。二、选择题：(每题2分，共20分)（）1.设下图中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是哪个图？（）2.和TTL电路相比，CMOS电路最突出的优点在于（）A．可靠性高B．抗干扰能力强C．速度快D．功耗低总分一二三四五六七八阅卷复核（）3.下图所示施密特触发器电路中，它的回差电压等于多少A.2vB.5vC.4vD.3v（）4.请判断以下哪个电路不是时序逻辑电路：A.计数器B.寄存器C.数据比较器D.触发器（）5.某电路的输入波形Ui和输出波形Uo如下图所示，则该电路为：A.施密特触发器B.反相器C.单稳态触发器D.JK触发器（）6.已知逻辑函数CBCAABY与其相等的函数为：A.ABB.CAAB'C.CBAB'D.CAB()7.下列触发器中上升沿触发的是（）。A.主从RS触发器；B.JK触发器；C.T触发器；D.D触发器（）8.下列几种A/D转换器中，转换速度最快的是。A.并行A/D转换器B.计数型A/D转换器C.逐次渐进型A/D转换器D.双积分A/D转换器（）9．单稳态触发器的输出脉冲的宽度取决于（）A．触发脉冲的宽度B．触发脉冲的幅度C．电路本身的电容、电阻的参数D．电源电压的数值（）10.指出下列电路中能够把串行数据变成并行数据的电路是（）。A．JK触发器B．3/8线译码器C．移位寄存器D．十进制计数器三、逻辑函数化简及形式变换：（共15分,每题5分）1.（代数法化简为最简与或式）CDACDABCCAF'12.（卡诺图法化简逻辑函数）I+5V8415623555（1）+4V安徽建筑大学试卷（A卷）第3页共6页考试课程：数字电子技术基础A班级：学号：姓名：注：学生不得在草稿纸上答题，答题不得超出框体。)13,12,11,10,8,7()9,5,4,2,1,0(),,,(2dmDCBAF3.CBACY化为与或非形式。四、电路分析及电路应用：(共15分,每题5分)1、写出如图1所示电路的真值表及最简逻辑表达式。图12.逻辑函数用两种器件实现如下逻辑函数(每题5分，共10分）CABCABCCBAF''),,(（1）用3-8译码器及适当门电路实现。（5分）（2）用“四选一”数据选择器及适当门电路实现。（5分）五、时序逻辑电路分析：（共20分，第1题12分，第2题8分）1.分析下面电路的逻辑功。要求写出驱动方程、状态方程、输出方程、填写状态转换表、画状态转换图、判断电路能否自启动、并说明电路功能（12）安徽建筑大学试卷（A卷）第5页共6页考试课程：数字电子技术基础A班级：学号：姓名：注：学生不得在草稿纸上答题，答题不得超出框体。2.由555定时器构成的施密特触发器如图（a）所示，试求：1、在图（b）中画出该电路的电压传输特性曲线（4分）；2、如果输入Ui为图（c）的波形，画出对应输出UO的波形。（4分）+6VuoC123456785555uiui(V)246246uo(V)(a)(b)tt4V2Vuiuo（c）六、设计题：（共10分，每题5分）1.如图所示为利用74LS161的同步置数功能构成的计数器。（1）当D3D2D1D0=0000时为几进制计数器？（2分）（2）当D3D2D1D0=0001时为几进制计数器？（3分）2.(5分)利用同步十进制计数器74LS160接成同步二十九进制计数器的线路图（采用整体置零或置数方式）。可以附加控制电路。74LS160管脚图如下：RDCLKD0D1D2D3EPLDETQ3Q2Q1Q0C74LS160RDCLKD0D1D2D3EPLDETQ3Q2Q1Q0C74LS160
