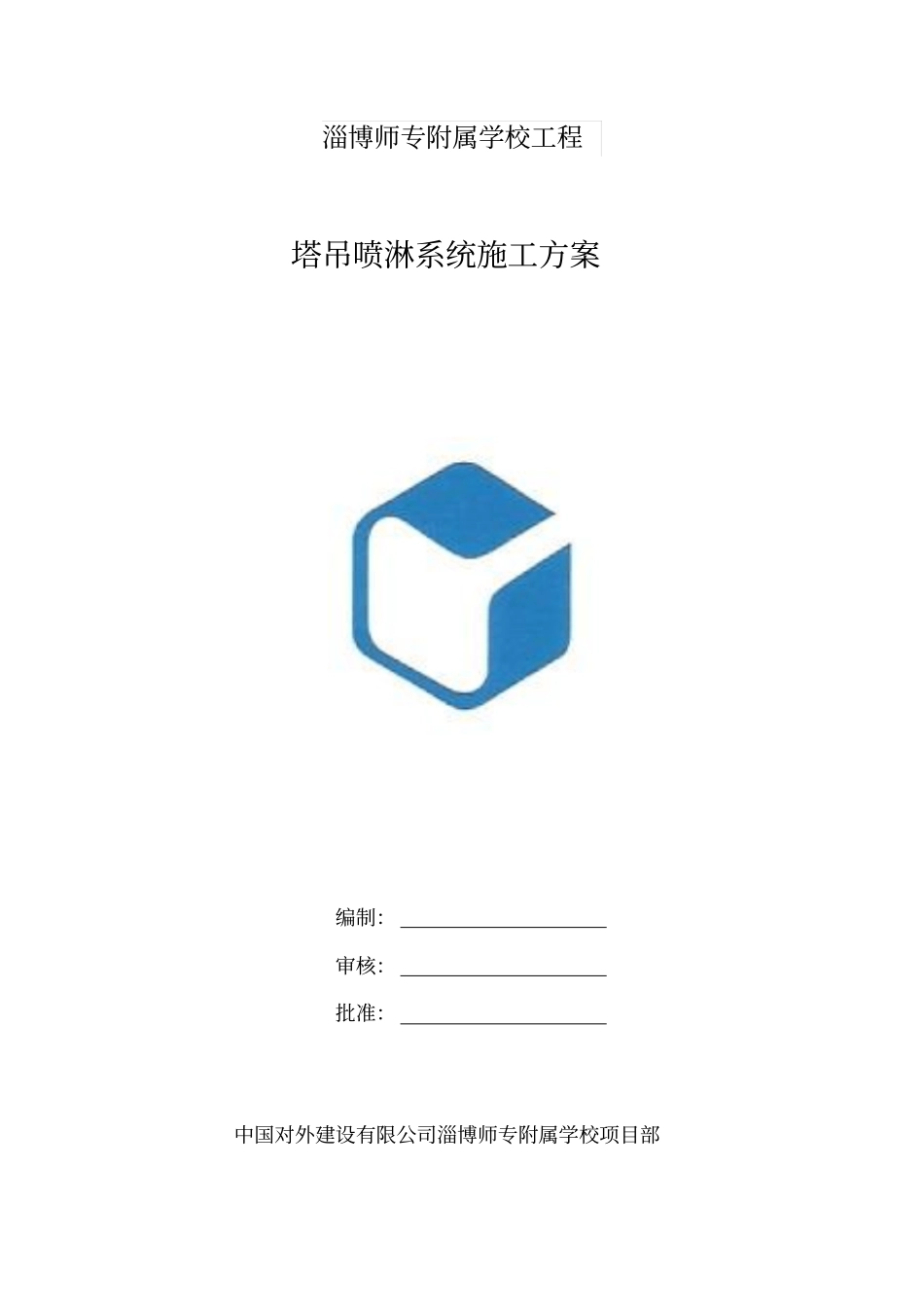

淄博师专附属学校工程塔吊喷淋系统施工方案编制：审核：批准：中国对外建设有限公司淄博师专附属学校项目部二零一六年八月二十日1目录一、编制依据.........................................1二、工程概况.........................................1三、工艺原理.........................................1四、施工工艺流程.....................................2五、操作要点.........................................3六、材料与设备.......................................6七、质量控制.........................................7八、安全措施.........................................81一、编制依据1.1《施工现场临时用电安全技术规范》JGJ46-20051.2施工组织设计及施工图纸1.3《建筑施工安全检查标准》JGJ59-20111.4《高处作业安全管理规范》Q/SY1236-2009二、工程概况2.1基本概况序号项目内容1建设单位山东文志置业有限公司2设计单位山东文德工程设计有限公司3监理单位山东同力建设项目管理有限公司4勘察单位山东省地矿勘察院5施工单位中国对外建设有限公司2.2工程设计概况淄博师专附属学校工程位于淄博市淄川区淄矿路以北，聊斋路以西。本项目总用地面积为5.1970ha，总建筑面积约25109.9平方米，由风雨操场（局部两层）、行政楼及报告厅（行政楼四层、报告厅一层）、小学教学楼（四层）、中学教学楼（五层）、餐厅（一层）、宿舍（四层）单体工程组成。其中中学教学楼最高建筑高度为20.55m。三、工艺原理本工程中拟采用塔吊4台，其中餐厅及宿舍共用一台QTZ40塔，中学教学楼、小学教学楼各用一台QTZ40塔，其余各单体共用一台。本喷淋系统包含附着于塔式起重机塔身的垂直管道、附着于起重臂上2的水平供水管、给水系统、控制配电箱、管件、喷头等，自来水补充水源，通过立管进入水平管高压供水，由喷头向下喷洒雾状水，建筑工地的粉尘为在空气中浮游的固体微粒，高压喷雾降尘是一种效果较理想、成本较低廉的降尘方式，系统工作介质是水，在系统运行过程中，液态水从常压状态，经加压管路至雾化喷嘴，将液态水雾化，水雾运动与尘埃粒子产生惯性碰撞、重力沉降、拦截捕尘与扩散捕集相结合达到降尘目的，喷嘴布置在塔式起重机起重臂上、高度适宜、喷雾倾角大，工作时将塔机旋转，起重臂水平方向每隔3米设一喷嘴，共设20个喷嘴，可对直径120米以内的范围全覆盖，取得喷雾降尘的效果。为简化设计，蓄水箱省略设计，采用直接接入自来水供水源。四、施工工艺流程施工工艺流程：施工准备给水管线安装供立水管安装接头、弯头安装水平管、三通安装3图1工艺流程图五、操作要点5.1施工准备5.1.1、材料设备采购入库，相应施工机具准备到位。5.1.2、组织施工人员熟悉工艺流程、安装要领，进行技术安全交底，提供作业指导书。5.1.3、材料验收：检查产品合格证、出厂检验报告、进行外观检查；5.1.4、操作人员持证上岗；5.2系统安装5.2.1供水立管、水平管安装；供水管材采用PPR管，规格?40。连接方式：热熔连接。（1）作业环境：6级风以上停止作业，热熔时室外气温不低于—5℃。（2）管材切割：管材切割应采用专用切割刀或切管工具，切割喷头安装系统调试、喷嘴角度调整验收喷雾降尘试运行4断面应平整、光滑、无毛刺，并垂直于管轴线。（3）管道连接：热熔连接。热熔连接工具的温度控制应精确，加热面温度分布应均匀，加热面结构符合焊接工艺要求。热熔连接前、后应使用洁净棉布擦净加热面上的污物。热熔连接加热时间、加热温度和施加的压力以及保压、冷却时间，应符合热熔连接工具生产企业和PPR管材、管件以及管道附件生产企业的规定。连接时需要确保无应力连接,在保压、冷却期间不得移动连接件或在连接件上施加任何外力。（4）热熔连接注意事项a.两待连接件的连接端应伸出焊机夹具一定自由长度，并校直两对应的待连接件，使其在同一轴线上,错边不大于壁厚的10%。b.管材、管件以及管道附件连接面上的污物应使用洁净棉布擦净，并铣削连接面，使其与轴线垂直。c.待连接件的段面应使用热熔对接连接工具加热。d.加热完毕，待连接件应迅速脱离加热工具，检查待连接件的加热面熔化的均匀性...
