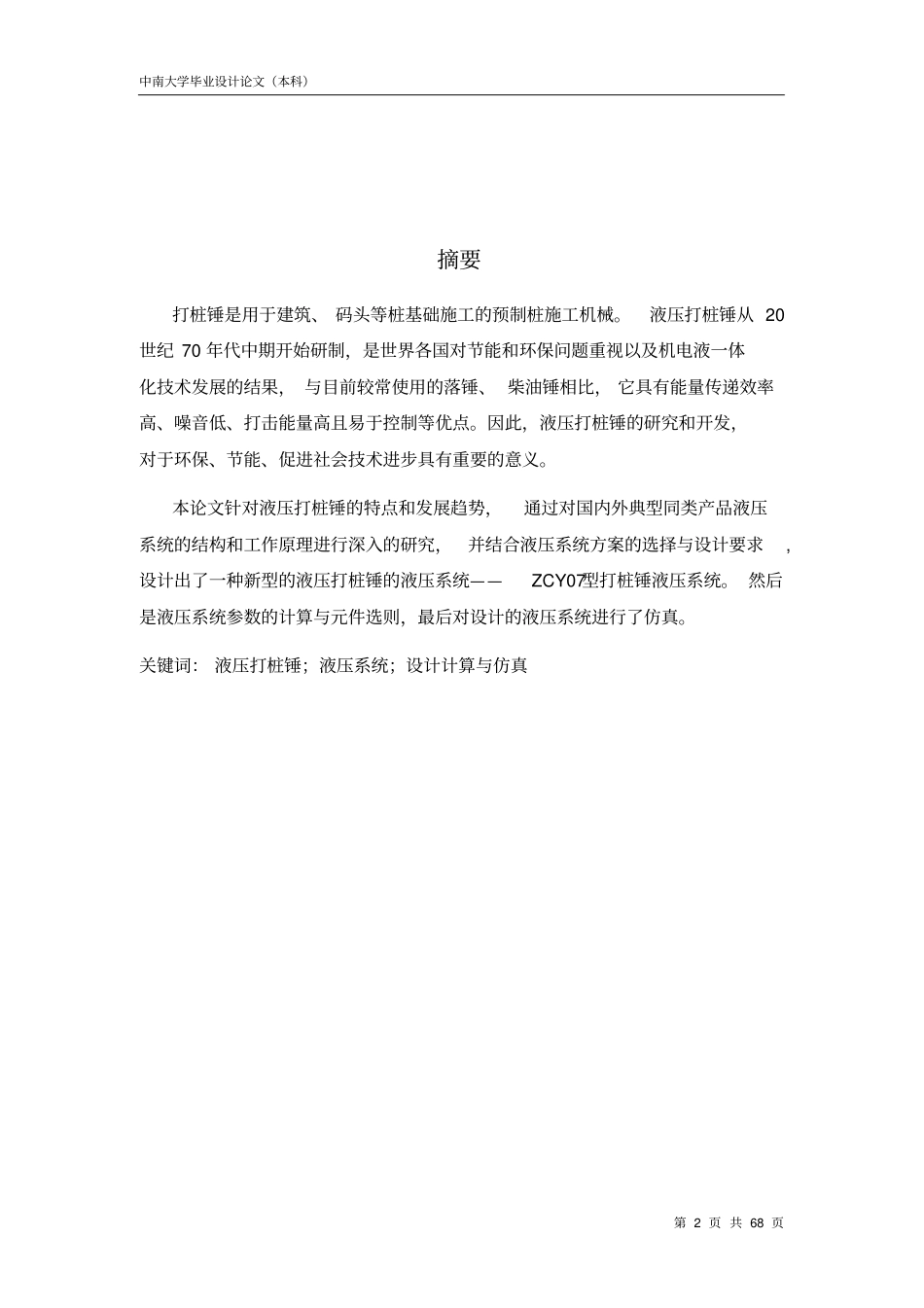

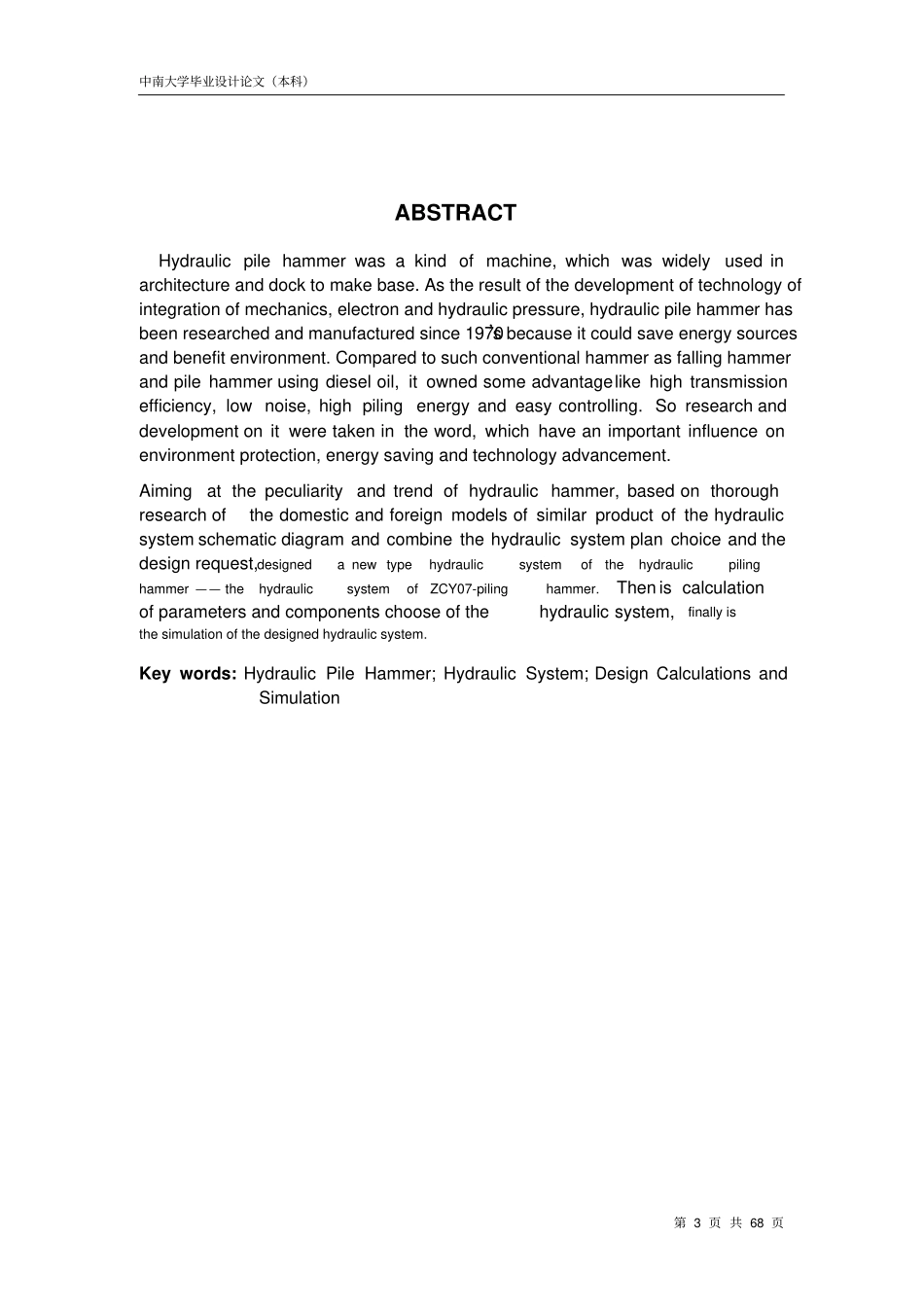

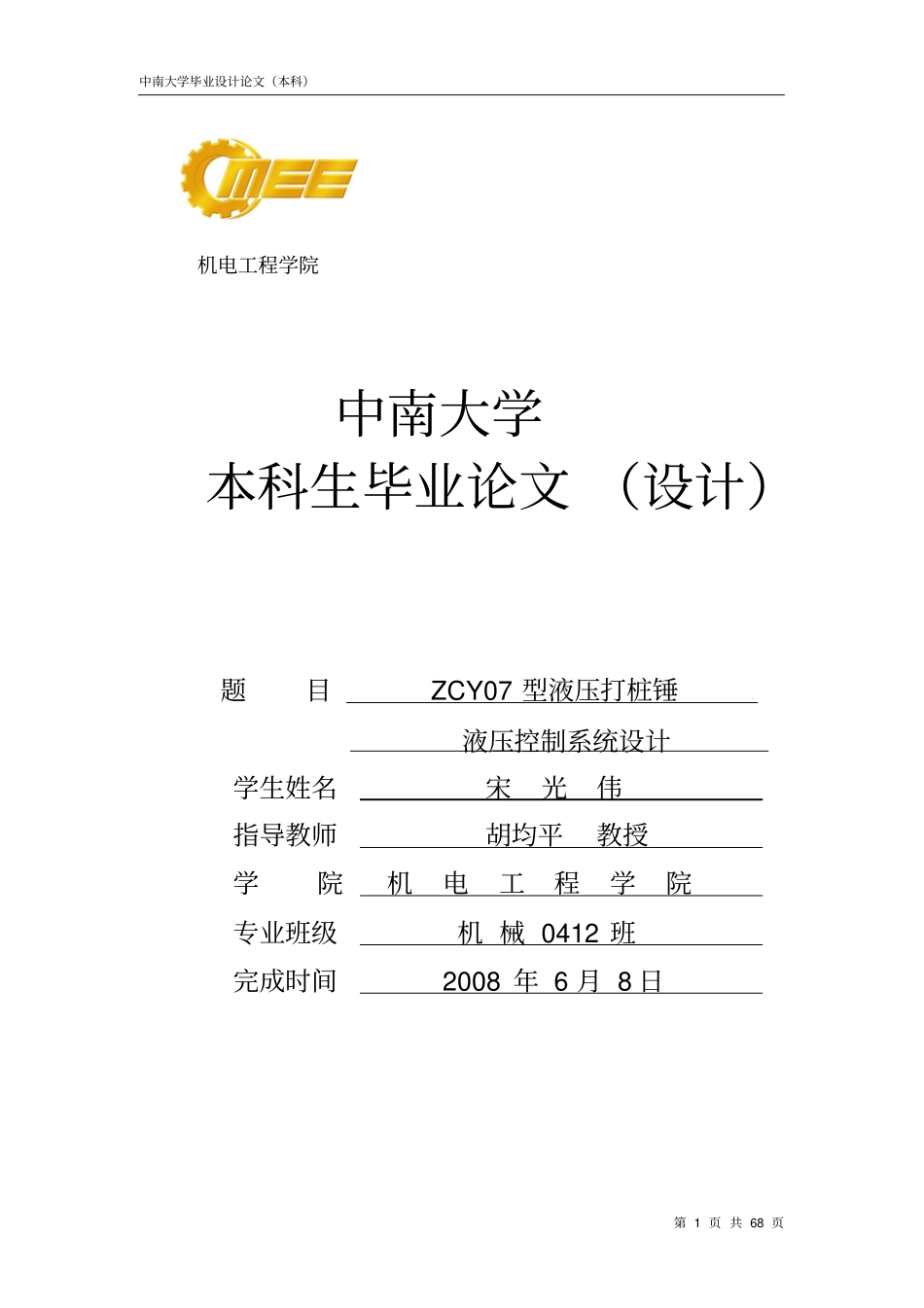

中南大学毕业设计论文（本科）第1页共68页机电工程学院中南大学本科生毕业论文（设计）题目ZCY07型液压打桩锤液压控制系统设计学生姓名宋光伟指导教师胡均平教授学院机电工程学院专业班级机械0412班完成时间2008年6月8日中南大学毕业设计论文（本科）第2页共68页摘要打桩锤是用于建筑、码头等桩基础施工的预制桩施工机械。液压打桩锤从20世纪70年代中期开始研制，是世界各国对节能和环保问题重视以及机电液一体化技术发展的结果，与目前较常使用的落锤、柴油锤相比，它具有能量传递效率高、噪音低、打击能量高且易于控制等优点。因此，液压打桩锤的研究和开发，对于环保、节能、促进社会技术进步具有重要的意义。本论文针对液压打桩锤的特点和发展趋势，通过对国内外典型同类产品液压系统的结构和工作原理进行深入的研究，并结合液压系统方案的选择与设计要求,设计出了一种新型的液压打桩锤的液压系统——ZCY07型打桩锤液压系统。然后是液压系统参数的计算与元件选则，最后对设计的液压系统进行了仿真。关键词：液压打桩锤；液压系统；设计计算与仿真中南大学毕业设计论文（本科）第3页共68页ABSTRACTHydraulicpilehammerwasakindofmachine,whichwaswidelyusedinarchitectureanddocktomakebase.Astheresultofthedevelopmentoftechnologyofintegrationofmechanics,electronandhydraulicpressure,hydraulicpilehammerhasbeenresearchedandmanufacturedsince1970’sbecauseitcouldsaveenergysourcesandbenefitenvironment.Comparedtosuchconventionalhammerasfallinghammerandpilehammerusingdieseloil,itownedsomeadvantagelikehightransmissionefficiency,lownoise,highpilingenergyandeasycontrolling.Soresearchanddevelopmentonitweretakenintheword,whichhaveanimportantinfluenceonenvironmentprotection,energysavingandtechnologyadvancement.Aimingatthepeculiarityandtrendofhydraulichammer,basedonthoroughresearchofthedomesticandforeignmodelsofsimilarproductofthehydraulicsystemschematicdiagramandcombinethehydraulicsystemplanchoiceandthedesignrequest,designedanewtypehydraulicsystemofthehydraulicpilinghammer——thehydraulicsystemofZCY07-pilinghammer.Theniscalculationofparametersandcomponentschooseofthehydraulicsystem,finallyisthesimulationofthedesignedhydraulicsystem.Keywords:HydraulicPileHammer;HydraulicSystem;DesignCalculationsandSimulation中南大学毕业设计论文（本科）第4页共68页目录第1章绪论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.1桩基础简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.2设桩设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.2.1设置打入式预制桩设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.2.2设置钻孔式就地灌注桩设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯51.3液压打桩机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯51.3.1国内外研究现状⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯91.3.2存在的问题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯91.3.3发展方向⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯101.4选题的背景和意义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10第2章国内外几种典型液压打桩锤液压控制系统方案的比较⋯⋯⋯⋯⋯132.1电磁阀控制换向回路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯132.2电磁阀控制的弹簧和桩锤自重双重作用方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯152.3内外差动式液压作用方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯172.4日本NH系列液压锤液压控制系统原理方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯192.5气液联合控制的打桩方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21第3章液压系统原理设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯233.1设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯233.2设计分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯233.3工作过程...
