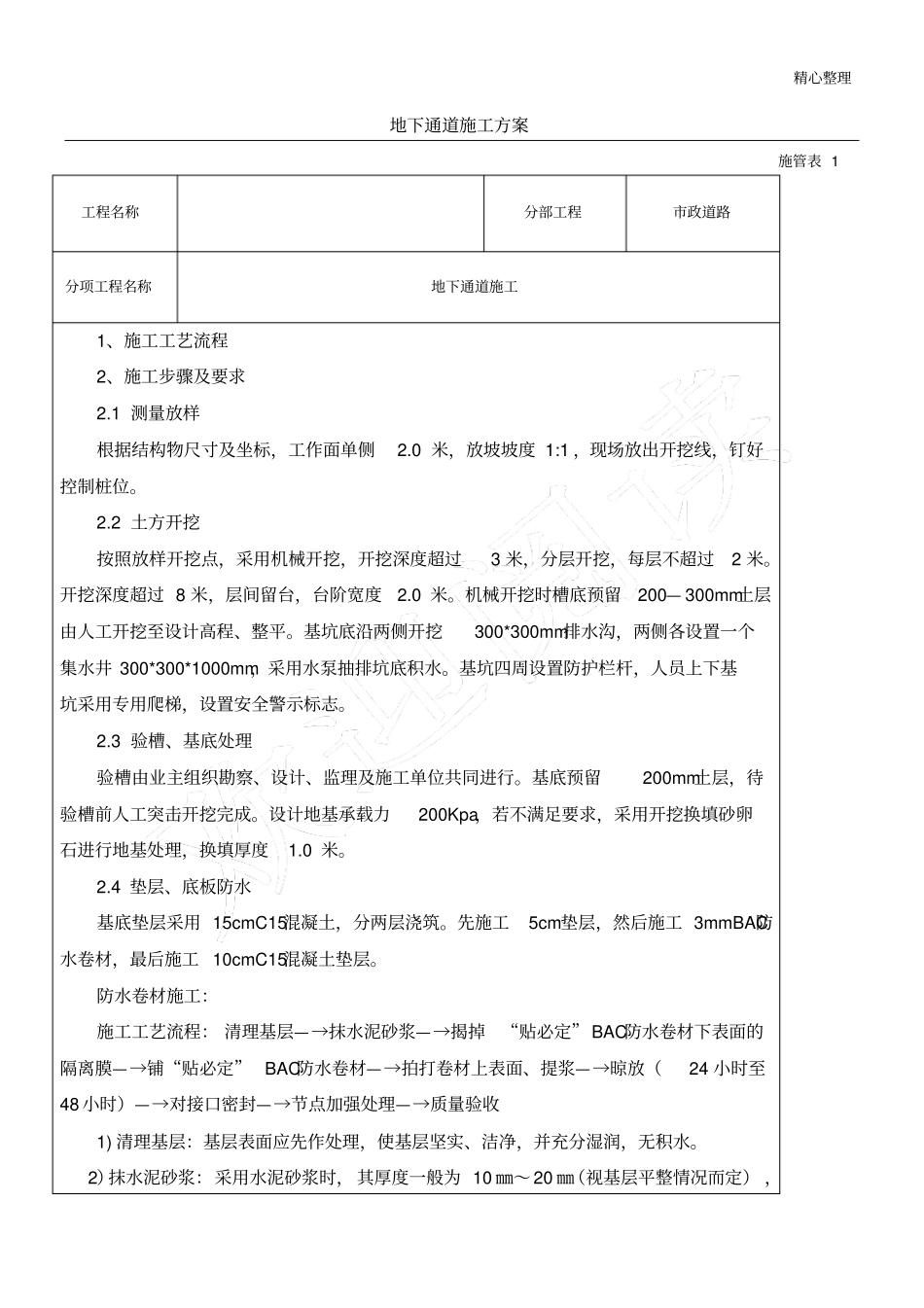

精心整理地下通道施工方案施管表1工程名称分部工程市政道路分项工程名称地下通道施工1、施工工艺流程2、施工步骤及要求2.1测量放样根据结构物尺寸及坐标，工作面单侧2.0米，放坡坡度1:1，现场放出开挖线，钉好控制桩位。2.2土方开挖按照放样开挖点，采用机械开挖，开挖深度超过3米，分层开挖，每层不超过2米。开挖深度超过8米，层间留台，台阶宽度2.0米。机械开挖时槽底预留200—300mm土层由人工开挖至设计高程、整平。基坑底沿两侧开挖300*300mm排水沟，两侧各设置一个集水井300*300*1000mm，采用水泵抽排坑底积水。基坑四周设置防护栏杆，人员上下基坑采用专用爬梯，设置安全警示标志。2.3验槽、基底处理验槽由业主组织勘察、设计、监理及施工单位共同进行。基底预留200mm土层，待验槽前人工突击开挖完成。设计地基承载力200Kpa，若不满足要求，采用开挖换填砂卵石进行地基处理，换填厚度1.0米。2.4垫层、底板防水基底垫层采用15cmC15混凝土，分两层浇筑。先施工5cm垫层，然后施工3mmBAC防水卷材，最后施工10cmC15混凝土垫层。防水卷材施工：施工工艺流程：清理基层—→抹水泥砂浆—→揭掉“贴必定”BAC防水卷材下表面的隔离膜—→铺“贴必定”BAC防水卷材—→拍打卷材上表面、提浆—→晾放（24小时至48小时）—→对接口密封—→节点加强处理—→质量验收1)清理基层：基层表面应先作处理，使基层坚实、洁净，并充分湿润，无积水。2）抹水泥砂浆：采用水泥砂浆时，其厚度一般为10㎜～20㎜（视基层平整情况而定），精心整理铺抹时应注意压实、抹平。在阴角处，应以水泥砂浆分层抹成半径为50mm的圆角。抹水泥砂浆时，铺抹水泥砂浆的宽度比卷材的长、短边各宽出300mm，并在铺抹水泥砂浆过程中，利用导轨以确保水泥砂浆的平整度。3）揭掉“贴必定”BAC防水卷材下表面的隔离膜。4）铺“贴必定”BAC防水卷材：将BAC卷材平铺在水泥砂浆上。卷材与相邻卷材之间为平行对接（一般情况下，不应采用搭接方式）。对接缝宽宜控制在3~5mm之间。5）拍打卷材上表面、提浆：用木抹子或橡胶板拍打卷材上表面，提浆，排出卷材下表面的空气，使卷材与水泥砂浆紧密粘结。6）晾放：晾放24小时至48小时（具体时间视环境温度而定），一般情况下，温度愈高所需时间愈短。7）对接口密封：采用附加自粘封口条或附加封口带密封。对接口密封时，先将卷材搭接部位上表面的隔离膜（或硅油隔离纸）揭除，再粘贴附加自粘封口条或涂刮附加封口带。若搭接部位被污染，需先清理干净。当对接缝为定型缝时（BAC卷材铺贴于结构层上，附加自粘封口条或附加封口带位于迎水面），优先选用涂刮附加封口带。8）“贴必定”BAC卷材在立墙上铺贴时，在卷材收口处应临时密封（可用胶带或加厚水泥浆密封），以防止立墙收头水份过快散失。9）在“贴必定”BAC防水卷材隐蔽前发现防水层存在破损时，应采取以下措施进行修补：将破损处卷材揭除，并根据破损处形状重新裁剪另外一副卷材，用素水泥浆将BAC防水卷材对接铺贴于破损处，再用密封膏将修补处卷材接缝密封。2.5底板施工底板采用C35防水混凝土，防水等级P8。钢筋绑扎按照设计图纸及规范标准进行，模板采用木模板，两侧采用架管支撑加固。底板顶部两侧留设35cm宽、20cm高的排水沟，详见排水沟大样图。水平施工缝留置在底板顶200mm侧墙内，竖向施工缝设置在沉降缝处。水平施工缝浇筑混凝土前，将其表面浮浆和杂物清理干净，铺3cm厚1:1水泥砂浆，然后上部浇筑混凝土。竖向施工缝按照沉降缝要求处理，将其表面清理干净，涂刷水泥净浆，浇筑混凝土。2.6侧墙、顶板施工侧墙、顶板一次支模浇筑成型。箱涵内部模板支撑体系采用钢管脚手架，脚手架横向间距600mm，纵向间距900mm，竖向步距900mm，横向、纵向剪刀撑间距3.6米，水平剪刀撑上下各一道，倒角位置设置斜撑两道。架体搭设完成后，进行支架验收。支架验收合格后，架设侧墙内模板及顶板底模板，模板采用竹胶板，然后绑扎侧墙精心整理及顶板钢筋。架设侧墙外模板，侧墙模板采用对拉丝加固，对拉丝纵向、竖向间距600mm，侧墙外侧架设1.5m宽双排钢管脚手架加固侧模，同时作为作业平台。侧模底部预留清扫口，浇筑混凝土前进行冲仓，完成后...
