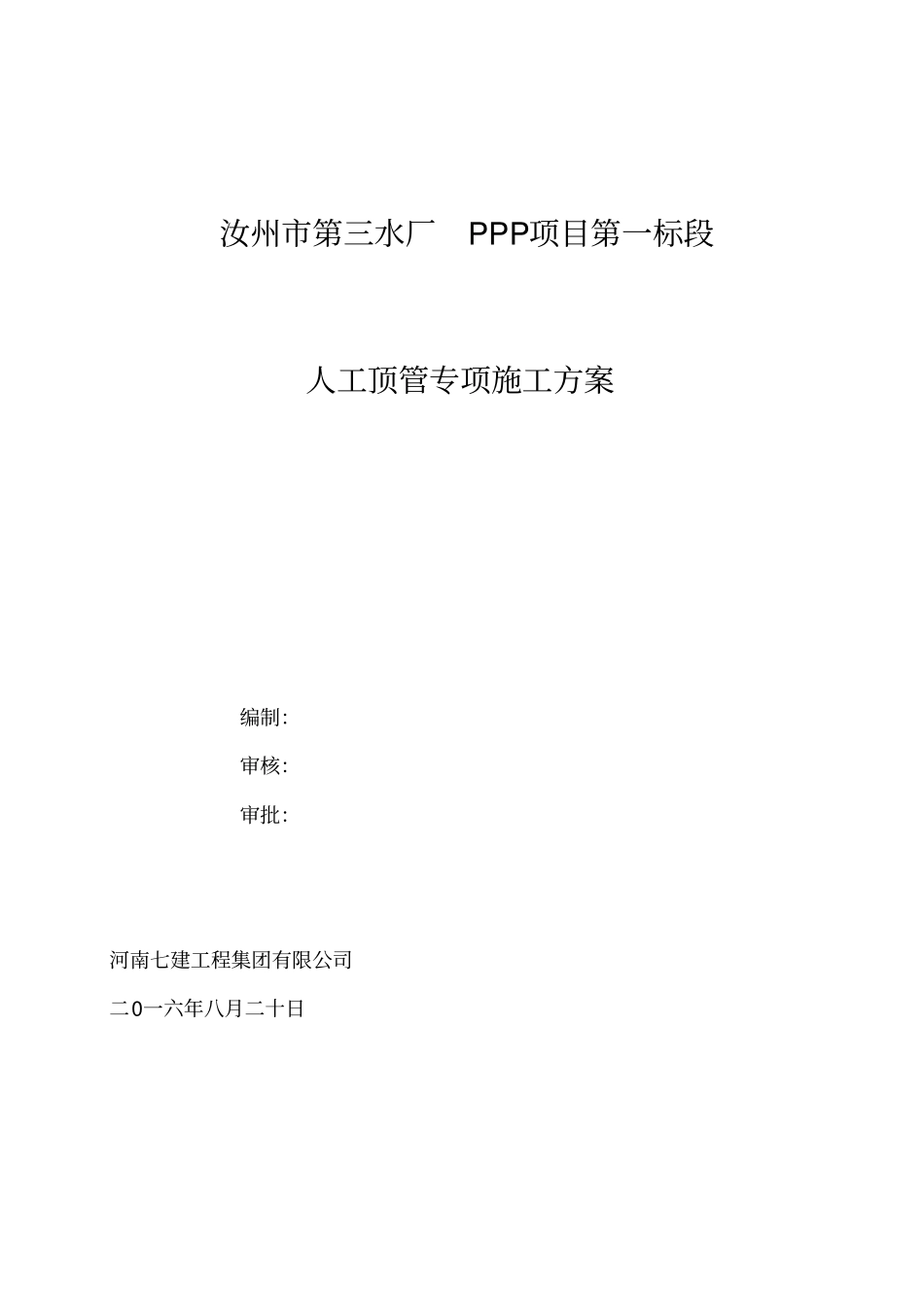

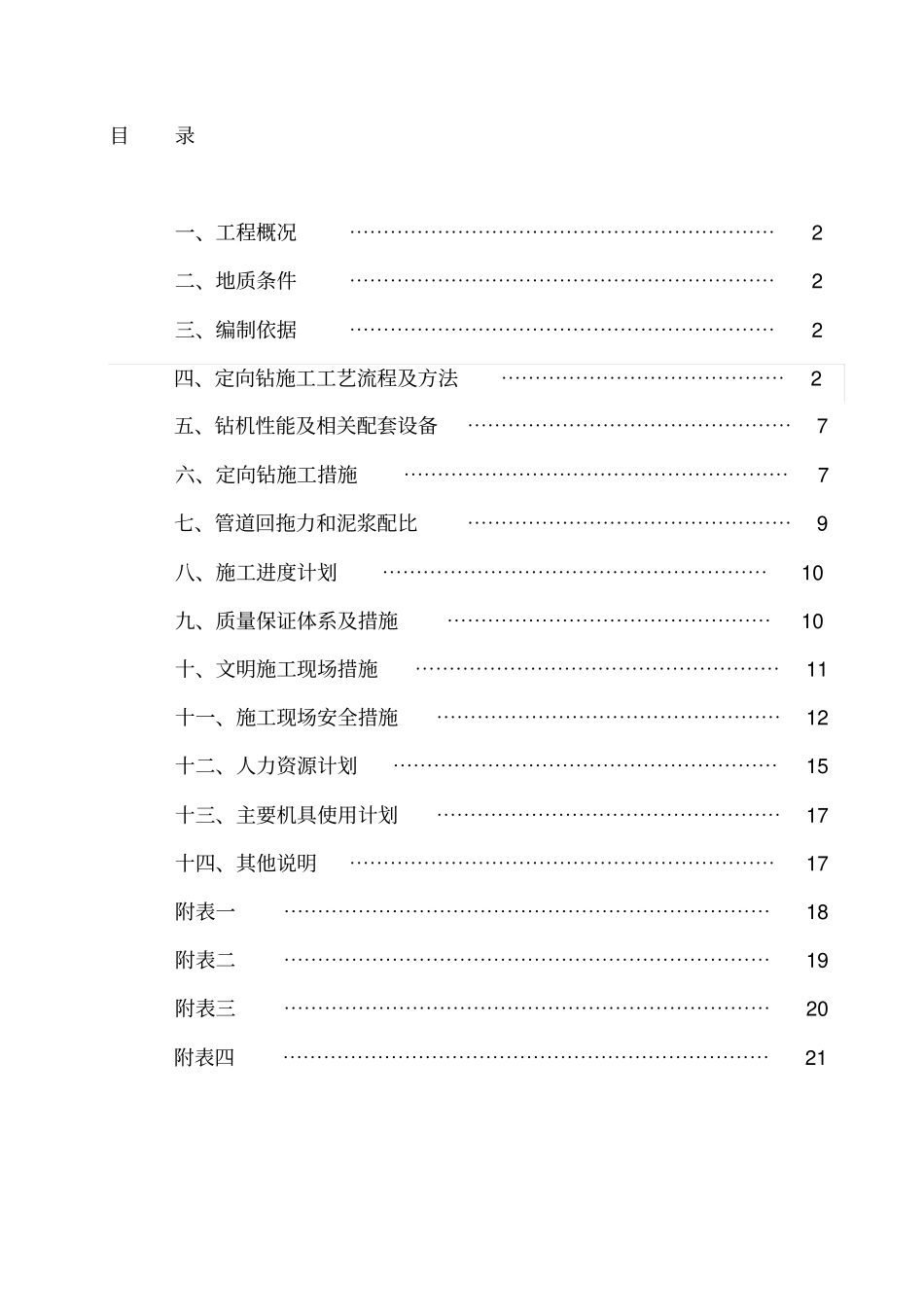

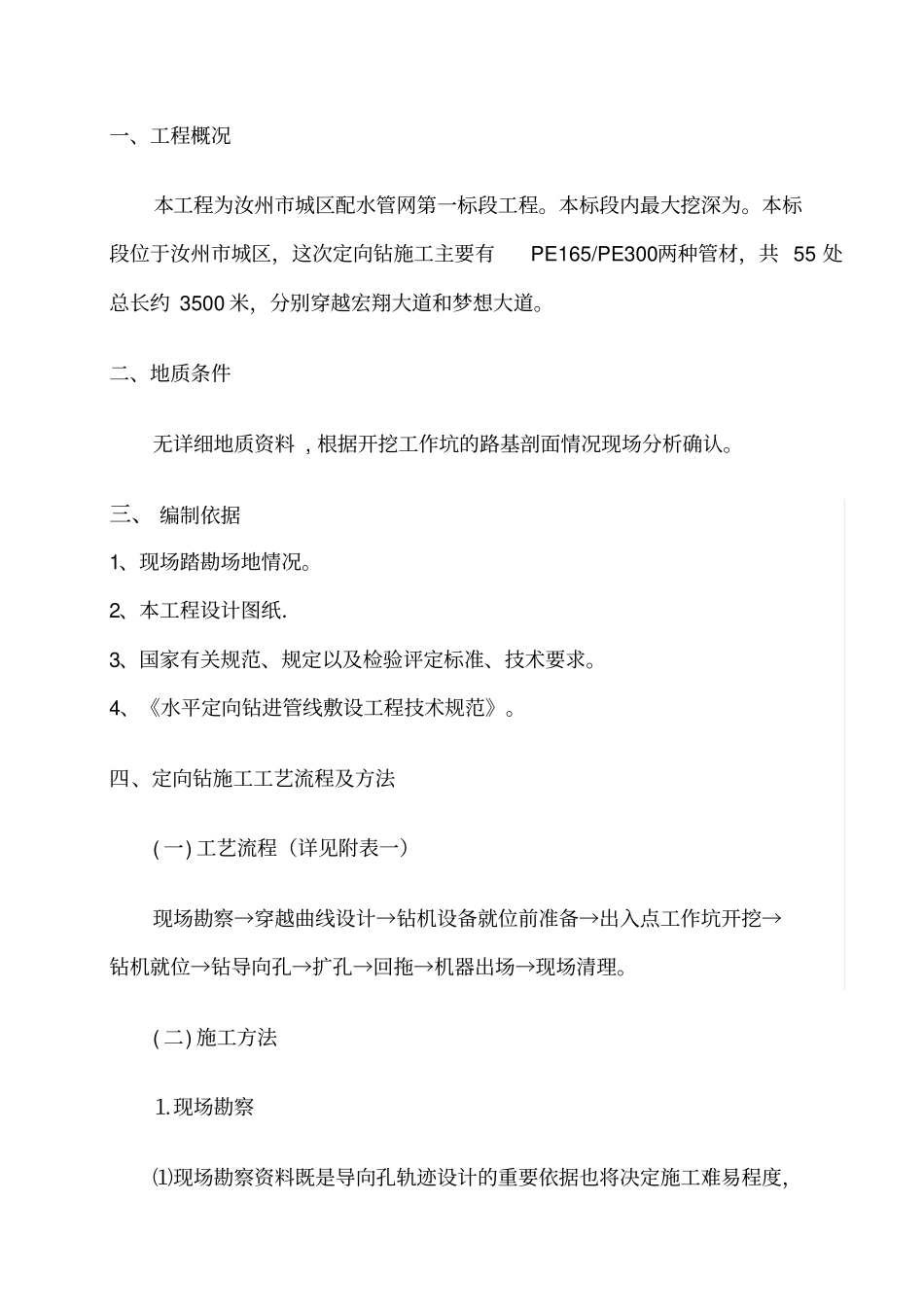

汝州市第三水厂PPP项目第一标段人工顶管专项施工方案编制：审核：审批：河南七建工程集团有限公司二0一六年八月二十日目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、地质条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2四、定向钻施工工艺流程及方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2五、钻机性能及相关配套设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7六、定向钻施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7七、管道回拖力和泥浆配比⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9八、施工进度计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10九、质量保证体系及措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10十、文明施工现场措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11十一、施工现场安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12十二、人力资源计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15十三、主要机具使用计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17十四、其他说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17附表一⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18附表二⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19附表三⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20附表四⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21一、工程概况本工程为汝州市城区配水管网第一标段工程。本标段内最大挖深为。本标段位于汝州市城区，这次定向钻施工主要有PE165/PE300两种管材，共55处总长约3500米，分别穿越宏翔大道和梦想大道。二、地质条件无详细地质资料,根据开挖工作坑的路基剖面情况现场分析确认。三、编制依据1、现场踏勘场地情况。2、本工程设计图纸．3、国家有关规范、规定以及检验评定标准、技术要求。4、《水平定向钻进管线敷设工程技术规范》。四、定向钻施工工艺流程及方法(一)工艺流程（详见附表一）现场勘察→穿越曲线设计→钻机设备就位前准备→出入点工作坑开挖→钻机就位→钻导向孔→扩孔→回拖→机器出场→现场清理。(二)施工方法⒈现场勘察⑴现场勘察资料既是导向孔轨迹设计的重要依据也将决定施工难易程度，需要施工的部位多变化大，同时做出相应应急方案。主要应确定以下内容：钻孔轴线和地面走向，地面相对高度，确定导向孔造斜长度和入钻点位置，铺管长度，布管位置；钻机等设备进出场路线、道路情况以及钻机和配套设备布置所占用的场地和空间。⑵测量施工所在地的地形地貌、地下管线走向及埋深情况，找准入钻点的准确位置。⑶调查落实设备进场路线、钻杆倒运路线，行人来往通行规律，应采取安全措施，确保管线工程顺利施工。⑷复查施工所在地的污水管、自来水管、高压电缆和通讯电缆位置及埋深是否和本次工程穿越的管道交叉。2.钻机设备就位前准备⑴施工设备进场前要求场地达到三通一平，确保施工设备顺利进场。⑵对施工管线所经过的地段周围管线及障碍物进行观测，路面所有井孔都要下井查清。⑶根据施工现场情况，确定导向孔轴线。⑷因施工现场路面是柏油,钻机地锚直接用铁桩锚固。⑸入土端开挖××米的工作坑，出土端开挖××米的泥浆储运坑，具体位置视现场而定；如路面以下路基的构成为不宜穿越的砂砾石层，则工作坑须适当地延长并加深，以使入出土点及穿越曲线能够在土层中。⑹为避免由于泥浆流量太大，对周围环境造成影响，施工中要及时清理泥浆。3.钻机就位⑴根据导向孔轴线，校定钻机位置轴线，定位、锚固钻机。⑵根据现场实际情况，规律摆放泵站、固控、储浆罐、发电机组等设备，本工程穿越场地要求米×米。4.开钻前准备⑴检查钻机的机械、液压、电气、电控等系统，空车试运转情况要达到最佳状态。⑵检查控向仪器，仪表，发射接收系统及计算处理功能是否正常。⑶泥浆配制系统的设备运转是否正常。⑷准备好钻具，包括导向钻头、扩孔钻头、磨孔器，钻杆为经过检测允许使用的钻具（选择优良且保险系数大的钻具）。⑸发电机组试运转正常，油料保证及时补充。5.钻导向孔⑴根据地层情况，选择并设计出导向孔轨迹曲线。⑵钻导向孔的成功与否关键在于如何成功导向的...
