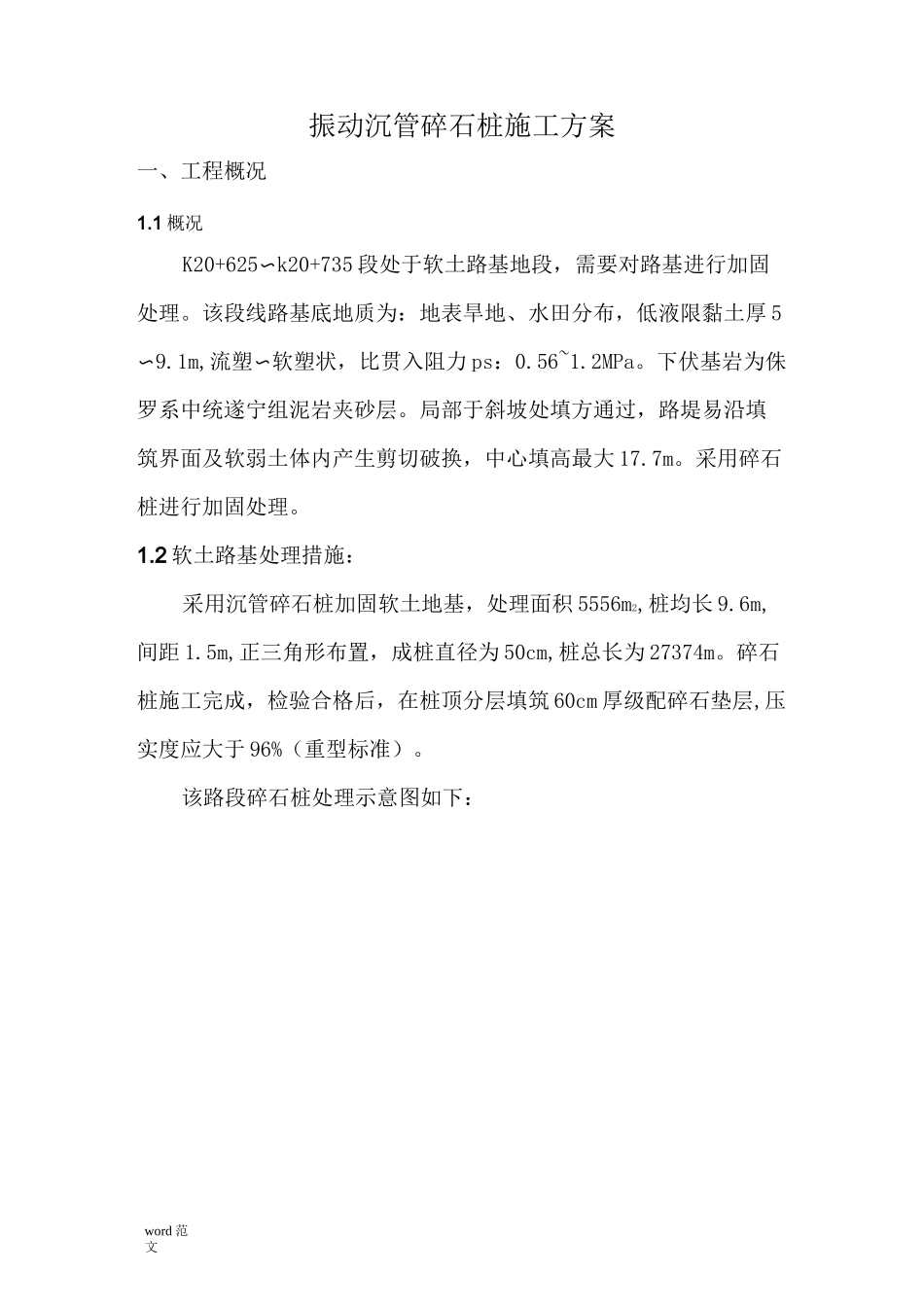

word范文振动沉管碎石桩施工方案一、工程概况1.1概况K20+625〜k20+735段处于软土路基地段，需要对路基进行加固处理。该段线路基底地质为：地表旱地、水田分布，低液限黏土厚5〜9.1m,流塑〜软塑状，比贯入阻力ps：0.56~1.2MPa。下伏基岩为侏罗系中统遂宁组泥岩夹砂层。局部于斜坡处填方通过，路堤易沿填筑界面及软弱土体内产生剪切破换，中心填高最大17.7m。采用碎石桩进行加固处理。1.2软土路基处理措施：采用沉管碎石桩加固软土地基，处理面积5556m2,桩均长9.6m,间距1.5m,正三角形布置，成桩直径为50cm,桩总长为27374m。碎石桩施工完成，检验合格后，在桩顶分层填筑60cm厚级配碎石垫层,压实度应大于96%（重型标准）。该路段碎石桩处理示意图如下：word范文三启匸0空<>^^曰夺-9魁詔左垦卤1.0一昌丁冒專至各+垦■>^8888880^1瘡工$>衫迖<兰二—n+1—爼llslra龙團9十凰邑爲這9古••「「，為P曙苹冥J令逐W寤.6J^sCS9-s图1.1碎石桩处理平面图图2.3碎石桩桩位布置示意word范文1.3主要工程量桩号桩(m)碎石桩m)碎石设计用量m3)碎石m3)工m3)K2623K273，5.62737537.87333161.4主要技术指标桩体材料采用未风化的、强度大于25MPA的砂岩轧制，也可用灰岩碎石、卵石、砂砾石等，粒径按2~5cm控制，含泥量不大于3%,碎石桩单桩质量检查采取单桩载荷试验和动力触探(N63.5)试验。动力触探试验规定连续5击下沉量V7cm时桩体密实。成桩28天后复合地基承载力Ra不小于125Kpa。二、施工准备2.1、技术准备根据设计本段桩体材料可用未风化的、强度大于25MPA的砂岩轧制，也可用灰岩碎石、卵石、砂砾石等，粒径按2~5cm控制，含泥量不大于3%。每工点施工前按照规范及设计要求进行成桩工艺性试验，待工艺试验桩经检验满足设计和质量要求后，并报监理单位确认后，进行大面积施工。根据设计资料绘制碎石桩布桩图，并注明桩位编号及施工说明。采用全站仪或经纬仪进行现场桩位放样，做好标志桩。确定施打顺序：施工顺序采用跳打形式，并由外缘向中心进行，相邻两根桩必须采用跳跃间打。2.2振动沉管打桩机准备根据地质情况、设计要求，选用55KW振动沉管桩机；2.3、施工道路及场地准备首批进场机械入场后，即进行进场道路的拓宽压实工作，并及时作好临建区、堆料区的范围规划，作好现场规划平整等工作，尽早进行临建搭投。2.4施工用水准备word范文由于现场施工生产用水无法满足施工要求，开工前应打井作为水源。生活用水由现场设置的自来水作为饮用水源。2.5、施工用电施工用电自备一台150kw发电机组。2.6、资源准备1）按工程总体布置要求安排人员、机械的逐步入场，并对入场机械进行使用前维修保养及试运转和报验。2）与选定的合格分供方进行材料供应合同的签订，保证碎石等外购材料满足施工进度要求。现场材料主要为碎石，根据设计本段桩体材料可用未风化的、强度大于25MPA的砂岩轧制，也可用灰岩碎石、卵石、砂砾石等，粒径按2~5cm控制，含泥量不大于3%。碎石在现场的堆放量要根据施工区碎石灌入总量（由碎石理论用量与充盈系数相乘得到，充盈系数由实验确定）来确定，并按总体规划布置堆放，材料堆放场地地面要做适当的硬化处理或压实。三、施工方案3.1、加固原理沉管碎石桩是在振动锤的振动作用下，把套管沉至规定的设计深度，套管入土后，挤密套管周围土体，然后向管内投入碎石，再使碎石排入土中，分段振捣密实，形成较大直径的碎石桩，并将桩间土体进一步挤密，经多次循环后既成完整的碎石桩。桩与桩间土形成复合地基，从而提高了地基的承载力，并防止砂土液化。3.2、试桩施工按照规范要求，开工前施工单位要先做5根试验桩，考察设备能力、沉入桩管word范文速度、成桩直径及碎石密实度情况。符合质量标准后，方可正式施工。1、机械就位，安装桩机时保证其垂直度偏差不大于1%，并准确对位。根据设计桩顶标高与地面高程的关系，在套管上画线标明桩顶和桩底的位置，以保证其深度。2、开动桩机，套管下沉到设计高程后，通过套管上的加料孔，用料斗向桩管内灌入lm桩长所需碎石量?m3。3、每次拔管高度控制在lm左右，拔管速度控制在lm/min左右,压管高度在0.5—0.6m左右，然后控制振动均匀。在下次拔管前灌入碎石，以1m...
