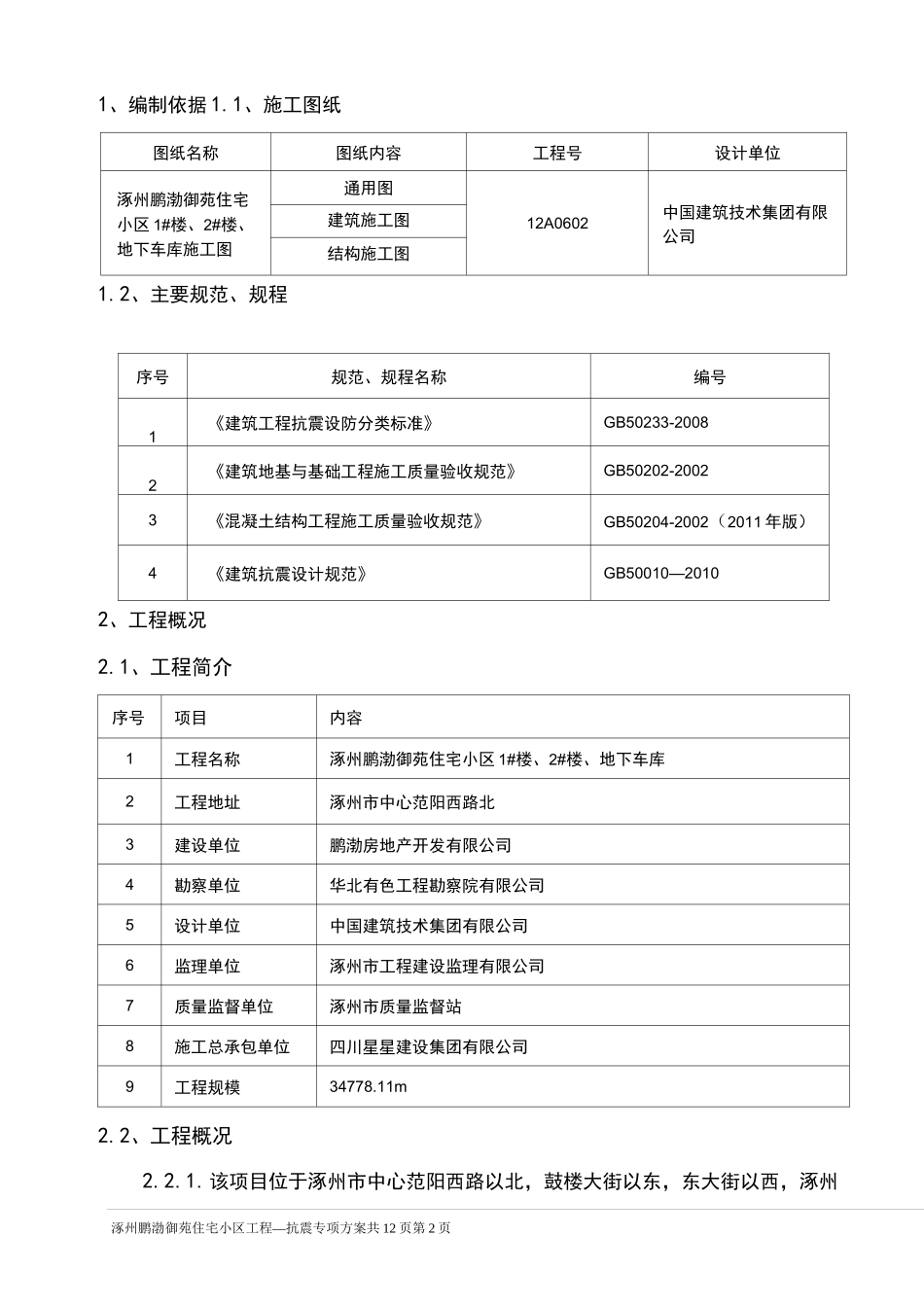

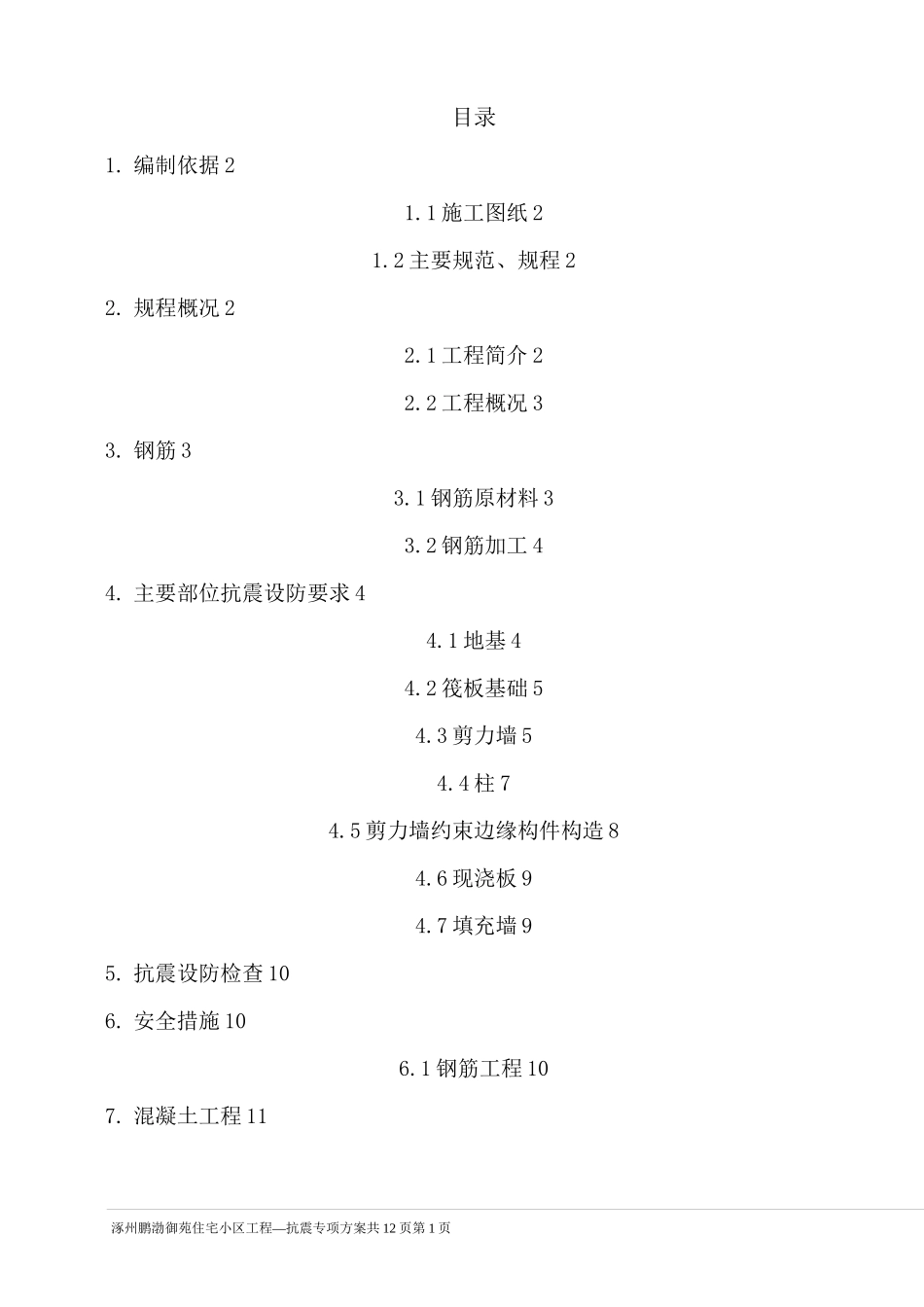

涿州鹏渤御苑住宅小区工程—抗震专项方案共12页第1页目录1.编制依据21.1施工图纸21.2主要规范、规程22.规程概况22.1工程简介22.2工程概况33.钢筋33.1钢筋原材料33.2钢筋加工44.主要部位抗震设防要求44.1地基44.2筏板基础54.3剪力墙54.4柱74.5剪力墙约束边缘构件构造84.6现浇板94.7填充墙95.抗震设防检查106.安全措施106.1钢筋工程107.混凝土工程11涿州鹏渤御苑住宅小区工程—抗震专项方案共12页第2页1、编制依据1.1、施工图纸图纸名称图纸内容工程号设计单位涿州鹏渤御苑住宅小区1#楼、2#楼、地下车库施工图通用图12A0602中国建筑技术集团有限公司建筑施工图结构施工图1.2、主要规范、规程序号规范、规程名称编号1《建筑工程抗震设防分类标准》GB50233-20082《建筑地基与基础工程施工质量验收规范》GB50202-20023《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版）4《建筑抗震设计规范》GB50010—20102、工程概况2.1、工程简介序号项目内容1工程名称涿州鹏渤御苑住宅小区1#楼、2#楼、地下车库2工程地址涿州市中心范阳西路北3建设单位鹏渤房地产开发有限公司4勘察单位华北有色工程勘察院有限公司5设计单位中国建筑技术集团有限公司6监理单位涿州市工程建设监理有限公司7质量监督单位涿州市质量监督站8施工总承包单位四川星星建设集团有限公司9工程规模34778.11m2.2、工程概况2.2.1.该项目位于涿州市中心范阳西路以北，鼓楼大街以东，东大街以西，涿州涿州鹏渤御苑住宅小区工程—抗震专项方案共12页第3页市政府西面。总建筑面积37448.11平方米，拟建设住宅2栋，1#楼总建筑面积为19603.97平方米，2#楼总建筑面积15277.49平方米，地下车库总建筑面积2566.65平方米，本工程为高层住宅地下一层地上十八层。主体总高度为52.80米，全现浇钢筋混凝土剪力墙结构；基础型式筏板基础。2.2.2.场地地震效应：根据华北有色工程勘察院有限公司提供的《涿州鹏渤御苑住宅小区岩土工程勘察报告》及《建筑抗震设计规范》GBJ50010-2010相关条款，地震分析所采用截面验算设计地震参数为Amax=0.12，Tg=0.45s；2.2.4.本建筑物结构使用年限50年,安全等级为二级,抗震设防烈度为7度，设计地震分组为第二组，设计地震基本加速度为0.15g。场地类别为III类。建筑抗震设防类别为丙类，地基基础设计等级为乙级。3、钢筋3.1、钢筋原材料按以下规范实施《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版）3.1.1、钢筋进场时，按规定抽取试件作力学性能和重量偏差检验，检验结果必须符合有关标准的规定。3.1.2、对有抗震设防要求的结构，对按一、二级抗振等级设计的框架和斜撑构件（含梯段）中的纵向受力钢筋应采用HRB400E钢筋，其强度和最大力下总伸长率的实测值应符合下列规定：⑴、钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；⑵、钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.30；（3）、钢筋的最大力下总伸长率不应小于9%；3.2、钢筋加工按以下规范实施《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版）涿州鹏渤御苑住宅小区工程—抗震专项方案共12页第4页3.2.1、受力钢筋的弯钩和弯折应符合下列规定；（⑴、HPB235级钢筋末端应作180°弯钩，其弯弧内直径应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；⑵、当钢筋末端需作135°弯钩时，HRB400级钢筋的弯弧内径直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度不应小于钢筋直径的10倍；3、钢筋作不大于90°的弯折时，弯折处的弯弧内径直径不应小于钢筋直径的5倍。3.2.2、箍筋的末端作弯钩，弯钩形式应符合下列规定：⑴）、箍筋弯钩的弯弧内直径除应满足本规范规定外，应不小于受力钢筋直径；⑵、箍筋弯钩的弯折角度：对有抗震要求的结构应为135°。3、箍筋弯后平直部分长度：对抗震等要求的结构不应小于箍筋直径的10倍。4、主要部位抗震设防要求4.1、地基4.1.1地基形式采用CFG桩复合地基，复合地基承载力特征值fspy为300KPa，桩长17m,桩径400mm，桩间距1.60*1.60m,桩体混凝土强度不小于C20,共布406根。混凝土垫层底面以下铺设200mm厚碎石褥垫层，铺设范围超出混凝土垫层边缘200mm...
