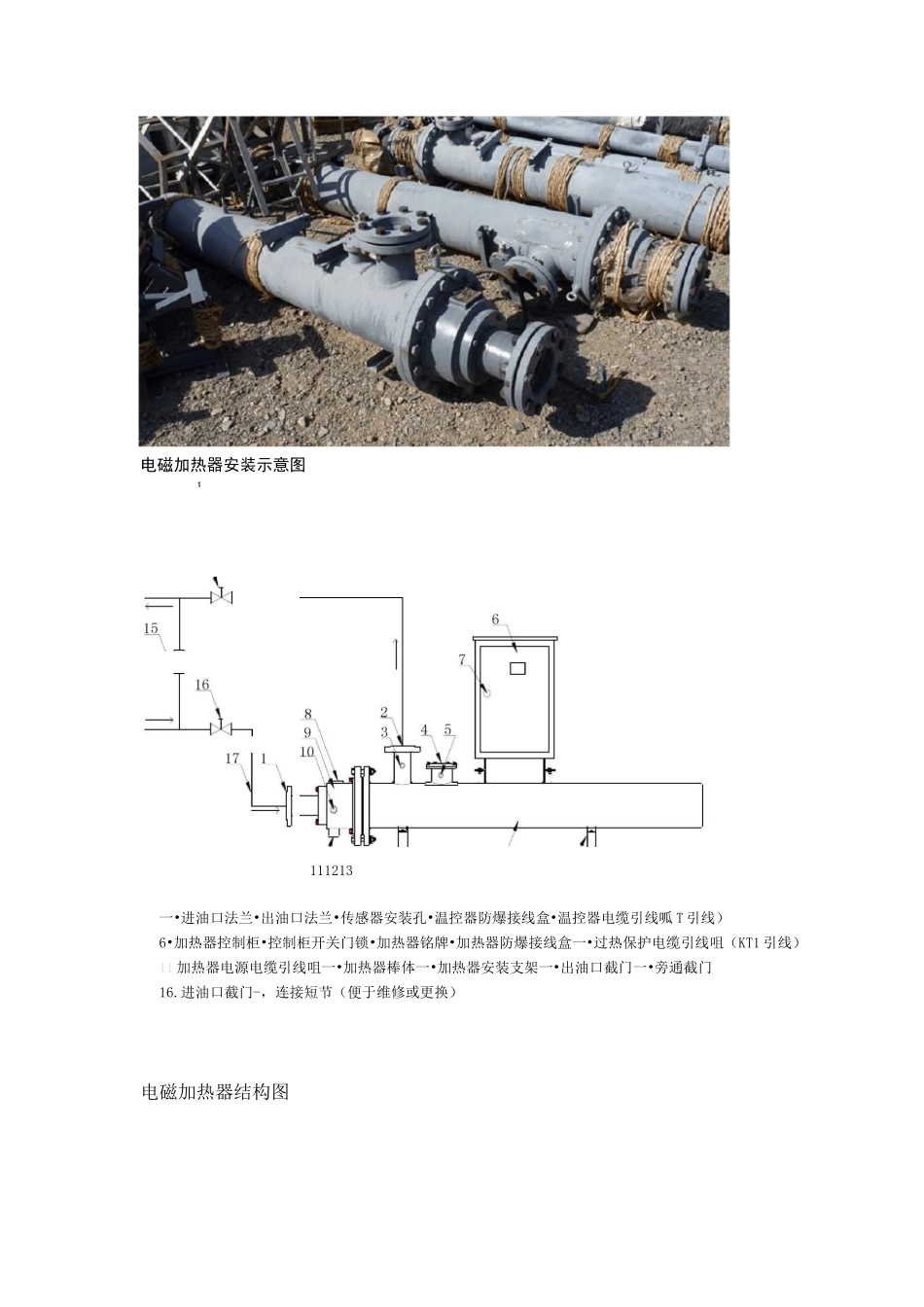

电磁加热器结构及工作原理目录：一、电磁加热器结构二、电磁加热器工作原理三、电磁加热器操作与调试一、电磁加热器结构井口加热器主体为棒式往复式管状结构，由铁磁性热载棒体和钢套管与高强度法兰组合焊接加工制成。经先进的焊接工艺处理，加热器的主体具有高强耐压、坚固密封、热应变能力强和抗腐蚀等特点，能承受足够的机械压力和强度。电磁加热器外观：电磁加热器安装示意图一•进油口法兰•出油口法兰•传感器安装孔•温控器防爆接线盒•温控器电缆引线呱T引线）6•加热器控制柜•控制柜开关门锁•加热器铭牌•加热器防爆接线盒一•过热保护电缆引线咀（KT1引线）11加热器电源电缆引线咀一•加热器棒体一•加热器安装支架一•出油口截门一•旁通截门16.进油口截门-，连接短节（便于维修或更换）电磁加热器结构图1111213岀I/rL'JlZr.aKi.凸HlfcULIMIbCyf7dm■冷8W.E-3Ubhith-ru'他QBJh：：a-：Li.ijimLIEgiMCw*WUHL•MSd与[rtj・iwi*turn礼片rrrtfc1EUGHPH：阿1W与井口加热器配套使用的电热控制柜，为柜式防护结构，由优质厚钢板弯制焊接而成。壳体采用静电喷涂防腐工艺处理。柜内由漏电式空气开关，交流接触器、温控仪表、无功补偿元件、过热保护继电器等器件组成。控制电路装置有主令开关，可以人工投入和切除控制回路电源。井口加热器根据使用场所，配套使用的电热控制柜分为：一般防护型和防爆型两种规格；加热方式又分为工频电热型和恒温变频电热型两种，可适用于不同的加热工艺和使用场所。防爆控制柜MMier]2T-rf[r：u-3¥31]LQ14:dLI3dIKJIIt/Ji-►h叶IImmL*KIIlliWKIiuE^M-re卜：anru-M■110HKK»-iiiJ?Kitt-m.io防爆接线箱仪表观察窗控制开关温控仪表接线箱防爆配电控制柜示意图一般防护型控制柜示意图井口加热器结构与安装示意图1血朗關aftWnsr3.电植联丄询开关注:删也b壳容弟通出海何迪直百葩输騒晦劉JH5内品的歼昨姑恠由规嘛襁Xr强德兗起外离可缺低脑氐Kh»«rafc»>siIBU-UB弁关门锁/上ticL利口注：一绘任护圣外至見巨去装.圭熔玄吳击老点.二进油口法兰-出油口法兰二传感器安装孔’L温控器防爆接线盒|•温控器电缆引线咀6•加热器控制柜二控制柜开关门锁匕加热器铭牌匚加热器防爆接线盒过热保护电缆引线咀一1•加热器电源电缆引线咀'•加热器棒体•宀加热器安装支架1讥出油口截门’；，旁通截门16•进油口截门结构：主体为棒式往复式管状结构，配套使用防爆控制柜，井口来液低进高出通过腔体进行加热。二、电磁加热器工作原理1.电磁加热器热载体由高温热缆缠绕在铁磁性钢管棒芯上，并结构套入护套钢管内形成磁场闭合回路。由于铁磁性钢管的自身特性，电流通过高温电缆回路作用于电磁热载棒体上，使铁磁性钢管迅速产生强烈的磁滞涡流及磁阻热效应，而热载体释放的杂散磁场经外套钢管屏蔽吸收并产生圆环内集肤效应热，用来直接加热石油。而电磁加热器消耗的无功电力通过无功功率就地补偿后，其功率因数则达到0.95以上，其所消耗的无功电能而直接转换为热能，一并用来加热石油介质，因此，其热效率高达98%以上。与阻性加热器相比，在同等加热工艺条件下其平均节电率达10-21%。加热圈加热系统电磁*加热圈混合系统2•电磁加热器表面发热均匀，且无明火。克服了阻性加热器的高温（工作状态下高达400°C以上）的缺陷，并具有安全防爆使用寿命长（是阻性加热器的数倍）等特点。电磁感应加热装宜工作原理示意图原理：利用磁场感应涡流加热原理。电磁加热器是一种利用电磁感应原理将电能转换为热能的装置。电磁控制器将220V,50/60Hz的交流电整流变成直流电，再将直流电转换成频率为20-40KHz的高频高压电，高速变化的高频高压电流流过线圈会产生高速变化的交变磁场，当磁场内的磁力线通过导磁性金属材料时会在金属体内产生无数的小涡流，使金属材料本身自行高速发热，从而达到加热金属材料料筒内的东西。安装要点1电磁加热器主机安装：将集输油管线断开，分别经进、出油截门与井口加热器的进、出油口法兰相连接，将其串连在集输油管线中。在井口加热器进油口截门前端的进、出油管线上，再连接一旁通截门以备洗井、扫线和加热器停用时，由旁通管线直接输油.2井口加热器必须为...
