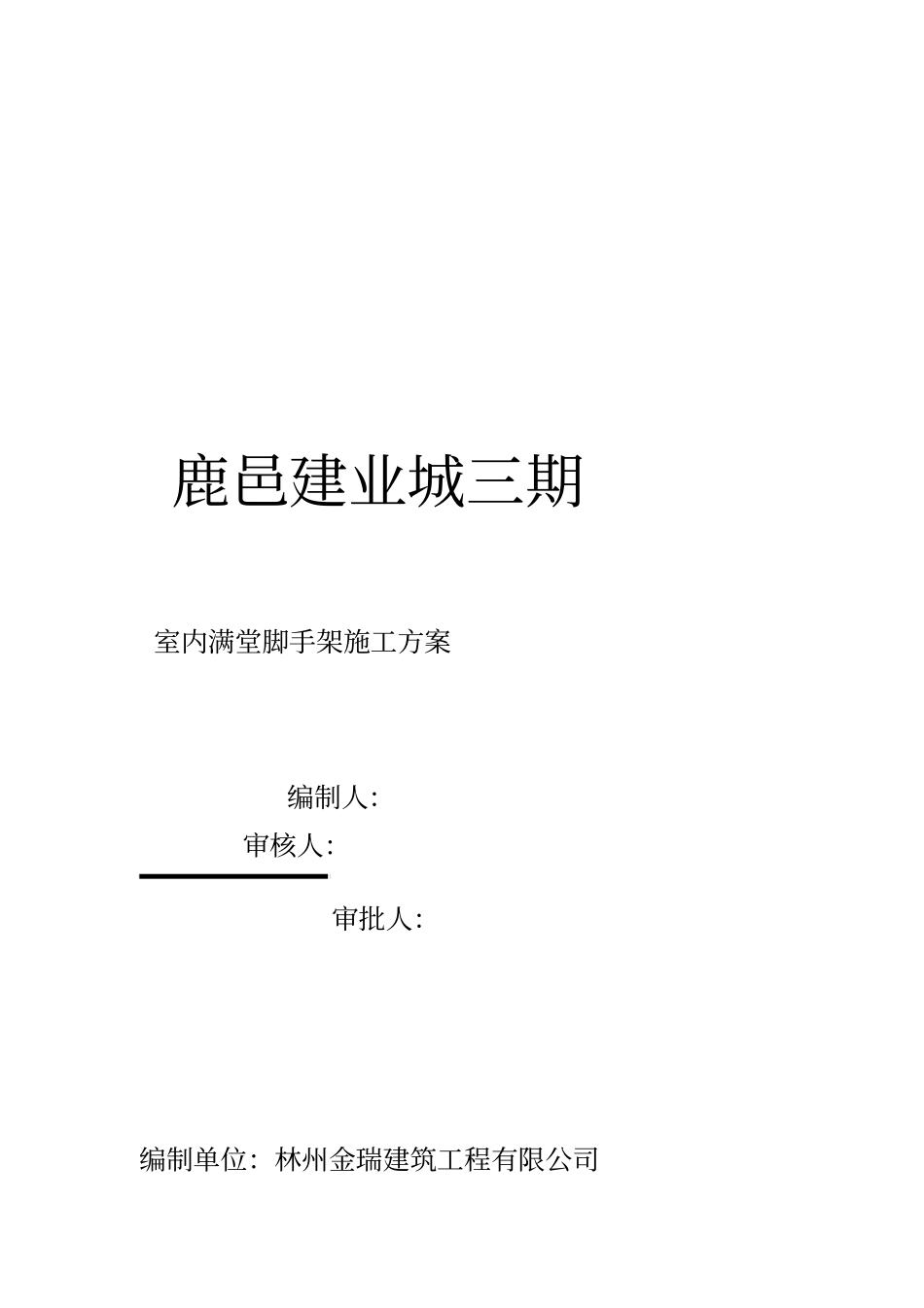

鹿邑建业城三期室内满堂脚手架施工方案编制人：审核人：审批人：编制单位：林州金瑞建筑工程有限公司2017年月日目录1．编制依据............................................32．工程概况............................................33．施工布署............................................34．施工准备............................................45．钢管脚手架搭设......................................46．钢管脚手架拆除......................................57．质量保证措施........................................68.安全保证措施........................................69.文明施工保证措施....................................710．满堂架验算.........................................7室内满堂脚手架施工方案1．编制依据1.1鹿邑建业城三期施工图1.2主要规程、规范规范一览表类别名称编号GB50204-2015《混凝土结构工程施工质量验收规范》GB50300-2013《建筑工程施工质量验收统一标准》《建筑工程模板施工手册》（第二版）国家DBJ01-82-2004《混凝土结构工程施工质量验收规程》JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》DBJ01-62-2002地方《建筑安装工程施工安全操作规程》2．工程概况本工程为鹿邑建业城三期共19栋多层洋房及和1个地下独立车库，位于建德路以东、志元大道以西、博泰路以南，由鹿邑县明道城投资建设有限公司建设、林州金瑞建筑工程有限公司施工、河南省建筑设计研究院有限公司设计、河南海华工程建设监理有限公司监理，工程等级为三级，建筑总面积为11.6万平方米，主体结构使用年限为50年，场地类型为三级，抗震设防类别为丙级。3．施工方法：模板采用满樘内脚手架，立杆的横、纵间距1.2米，步距1.5米。4．施工准备4.1编制脚手架施工组织设计。明确使用荷载，确定脚手架平面、立面布置，列出构件用量表，制订构件供应和周转计划等。4.2施工人员在施工前认真熟悉图纸、规范、施工方案。4.3对施工班组进行现场安全和技术培训，加强队伍的技术素质。4.4对多层复合板、木枋、钢管、扣件、脚手板进行检查，不合格的禁止使用。4.5脚手板采用宽不小于200mm，厚度为50mm的松木脚手板。脚手架基础必须平整，立杆底座下铺垫板，垫板厚度不小于50mm。4.6清理组架范围内的杂物.5．钢管脚手架搭设5．1搭设顺序：安放垫板一→安立杆一→安扫地杆一→安横杆一→铺临时脚手板一→安上层立杆一→安上层横杆一→逐层支设到楼板底5.1.1地基处理：混凝土基础上、底座下设置垫板，其厚度不小于50mm，布设必须平稳，不得悬空。5.2脚手架搭设：5.2.1在楼板上按立杆位置安放立杆(下面垫木方)，其上交错安装3.0m和1．8m长立杆，使接头错开。纵向扫地杆采用直角扣件固定在距离底座上皮20cm的立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立杆上。5.2.2立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm。5.2.3大横杆：大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长，同一步大横杆四周要交圈。6m跨、不小于3度大于大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。5.2.4小横杆：每一立杆与大横杆相交处（即主节点），都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15crn。小横杆间距应与立杆柱距相同，且根据作业层'脚手板搭设的需要，可在两立柱之间在等间距设置增设1一2根小横杆，其最大间距不大于75cm。小横杆伸出外排大横杆边缘距离不小于10cm；伸出里排大横杆距结构外边缘15cm，且长度不大于44cm。上、下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置。5.2.5纵、横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。存在高低差处，则将高处的纵向扫地杆向低处延长...
