室外工程水电工程总施工方案VIP免费

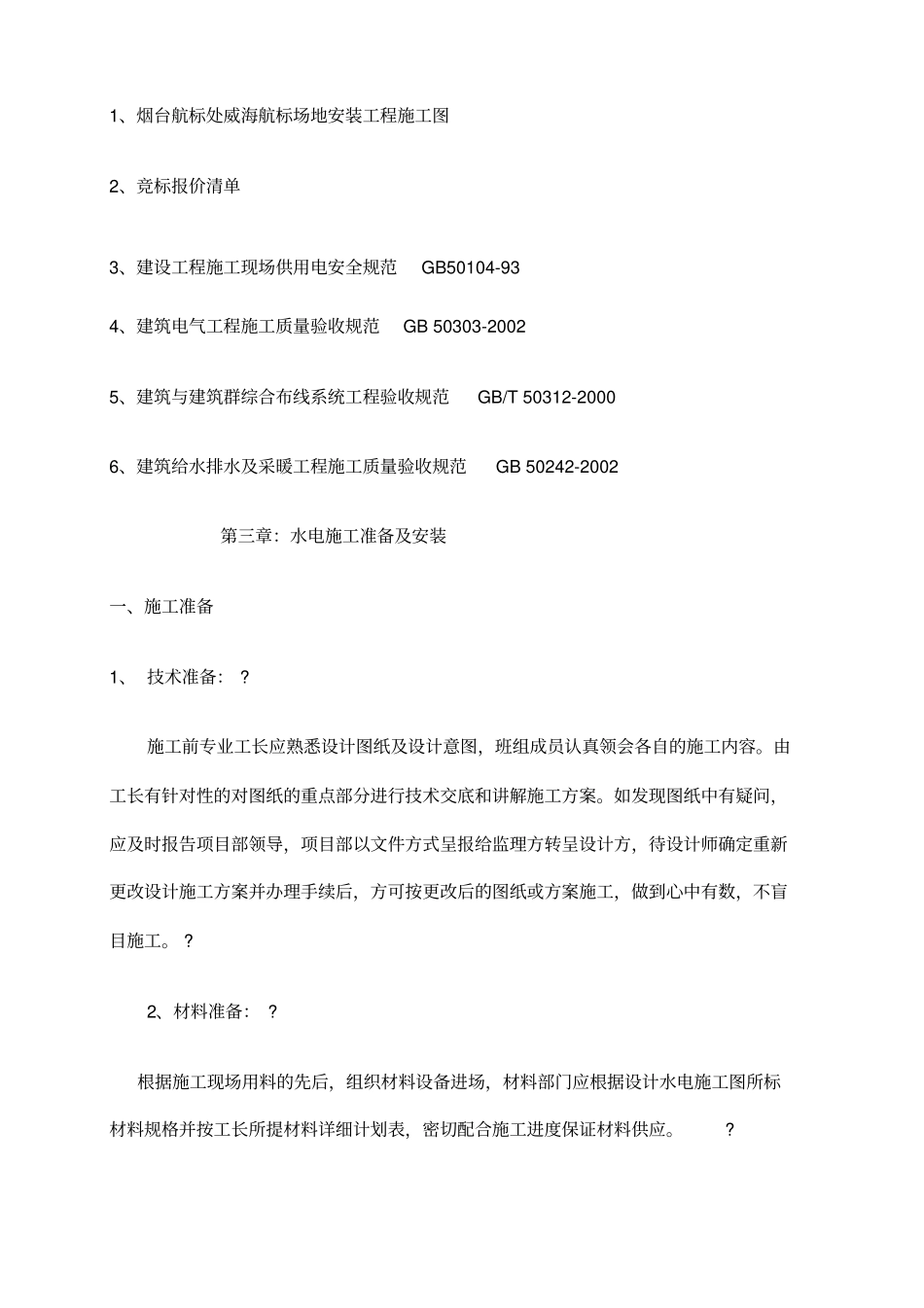

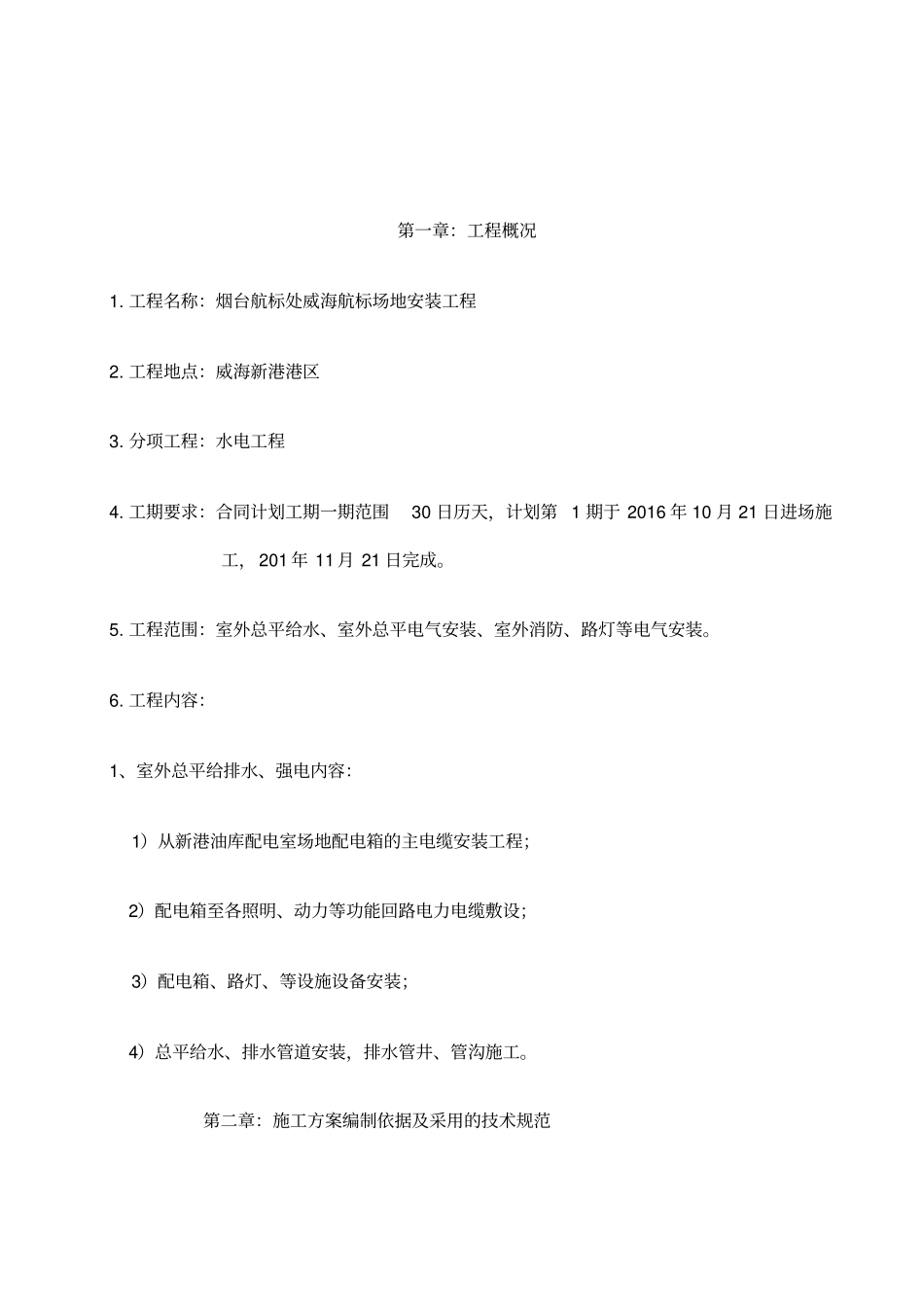

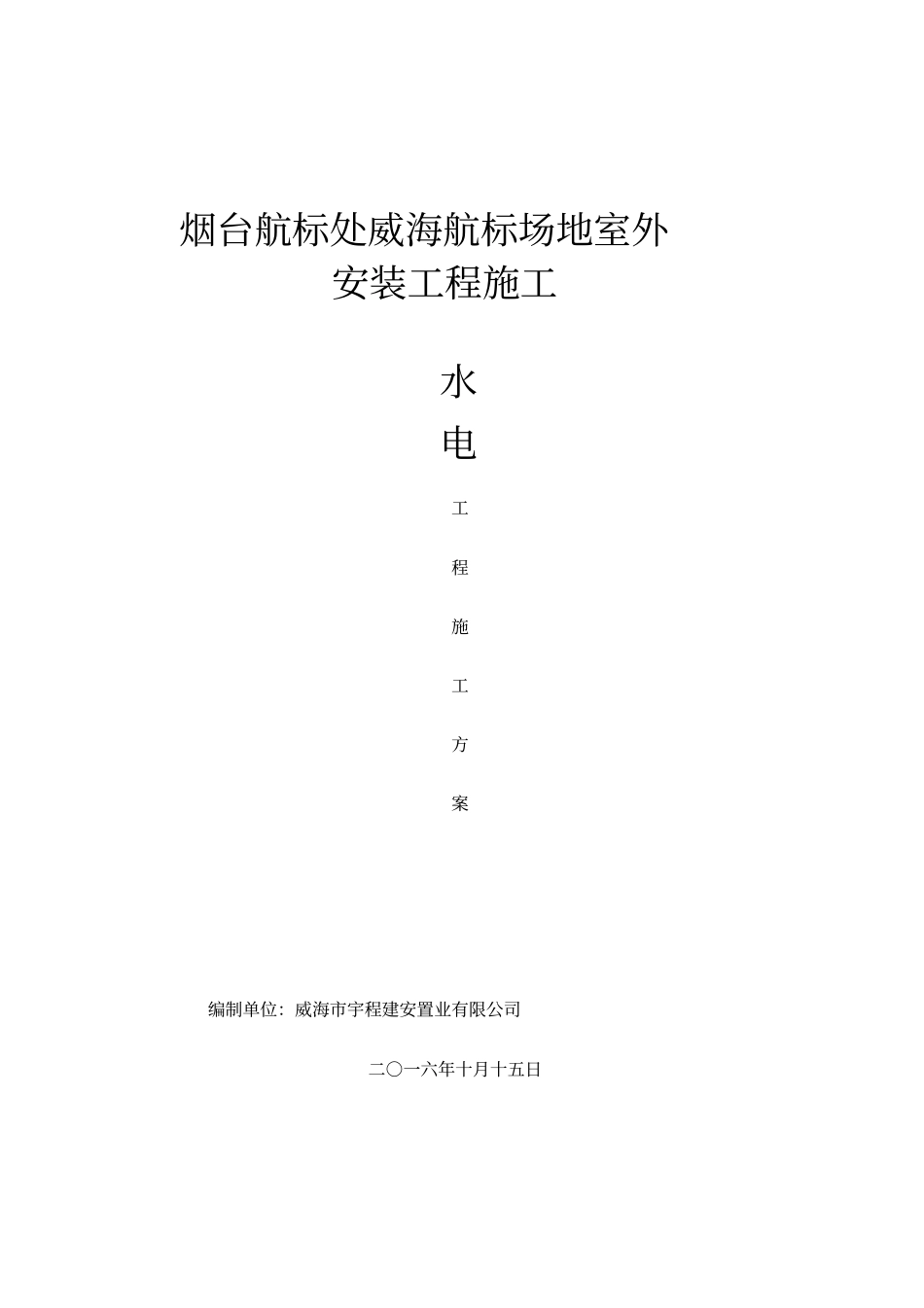

烟台航标处威海航标场地室外安装工程施工水电工程施工方案编制单位：威海市宇程建安置业有限公司二○一六年十月十五日第一章：工程概况1.工程名称：烟台航标处威海航标场地安装工程2.工程地点：威海新港港区3.分项工程：水电工程4.工期要求：合同计划工期一期范围30日历天，计划第1期于2016年10月21日进场施工，201年11月21日完成。5.工程范围：室外总平给水、室外总平电气安装、室外消防、路灯等电气安装。6.工程内容：1、室外总平给排水、强电内容：1）从新港油库配电室场地配电箱的主电缆安装工程；2）配电箱至各照明、动力等功能回路电力电缆敷设；3）配电箱、路灯、等设施设备安装；4）总平给水、排水管道安装，排水管井、管沟施工。第二章：施工方案编制依据及采用的技术规范1、烟台航标处威海航标场地安装工程施工图2、竞标报价清单3、建设工程施工现场供用电安全规范GB50104-934、建筑电气工程施工质量验收规范GB50303-20025、建筑与建筑群综合布线系统工程验收规范GB/T50312-20006、建筑给水排水及采暖工程施工质量验收规范GB50242-2002第三章：水电施工准备及安装一、施工准备1、技术准备：?施工前专业工长应熟悉设计图纸及设计意图，班组成员认真领会各自的施工内容。由工长有针对性的对图纸的重点部分进行技术交底和讲解施工方案。如发现图纸中有疑问，应及时报告项目部领导，项目部以文件方式呈报给监理方转呈设计方，待设计师确定重新更改设计施工方案并办理手续后，方可按更改后的图纸或方案施工，做到心中有数，不盲目施工。?2、材料准备：?根据施工现场用料的先后，组织材料设备进场，材料部门应根据设计水电施工图所标材料规格并按工长所提材料详细计划表，密切配合施工进度保证材料供应。?3、施工机具及劳动力准备：根据工期计划及施工进度安排好劳动力需求计划，合理搭配班组人员及技术骨干，配备好所需的小型电动工具及其他设备等。做到特种人员持证上岗。?二、施工测量1.平面轴线控制该工程占地面积大，平面形状复杂，测量的难度较大，根据给定的城市坐标点，采用J2光学经纬仪投测轴线。土方开挖、回填结束后，再进行一次复测，力求轴线位移控制在10mm内。2.距离测量采用经纬仪和钢尺结合的办法进行距离测量，精度争取达到1/5000。三、水电安装工程施工基本要求各专业在施工前，做好充分准备工作。建立施工准备工作责任制，将具体施工责任落实到各专业组的有关人员，明确各专业技术负责人在施工中应负的责任。组织技术负责人和施工组长详细研究图纸、图集和规范，确定各系统单位工程的具体施工方法，提出解决施工中可能出现问题的方案，做到心中有底，有备无患。①场地给排水工程：管道穿过墙、板、梁时，严格按设计施工图上孔洞尺寸、位置准确预埋套管。安装给水管时，应按先立管，再横管，后支管的顺序进行。其连接主要采用套丝机车丝连接。如实做管道水压试验资料和管道冲洗记录资料，及时办理有关签证工作。滴灌供水管道管卡、支架间距应符合以下规定：固定间距，横贯不大于2m,立管不大于3m，管道安装时发现交叉重叠现象，按规范进行施工。滴灌管敷设间距不大于30㎝，安装严格按规范进行施工。②供电工程：熟悉设计图纸，检查使用的电气器材是否符合国家或部分颁发现行的技术标准，如不符合，坚决更换。根据设计图纸要求，准确预埋钢管和线盒，要求管线、盒焊接牢固。对预埋的管线盒，要认真复核，并如实做好隐蔽资料。在暗管内穿入导线前，将管内的积水及杂物清出干净，所需安装的灯具的型号、规定必须符合设计要求和国家标准的规定。在灯具安装前，测量导线及电缆的绝缘电阻，要求导线不小于0.5兆欧，灯具内导线绝缘应良好，无漏电现象。所配导线无外露，导线不应排列在靠近热源的地方。线盒（箱）安装时坐标标高要正确，电管要进入盒（箱），盒（箱）孔开口合适，切口整齐。暗装插座。开关的面板要紧贴墙面，同场所高差不得超过5mm。插座面板的安装不应倾斜。面板四周应紧贴墙面无缝隙，孔洞表面清洁。第四章：原材料、成品、半成品保护措施1、抓好宣传教育工作，使全体职工都从思想上重视，行动上注意。2、储存照明器具、配电箱的仓库，必须满足照明...
