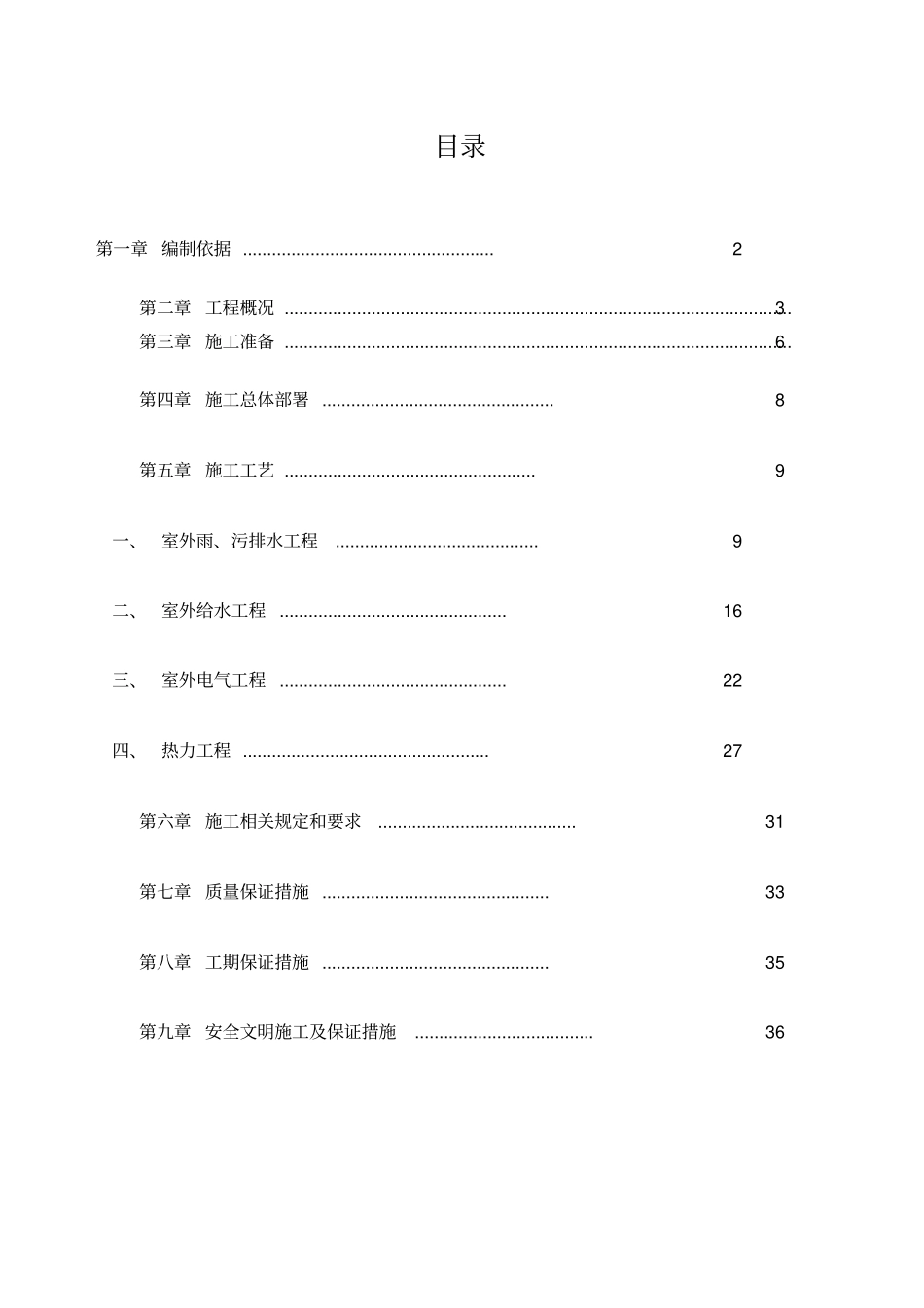

目录第一章编制依据....................................................2第二章工程概况.........................................................................................................3第三章施工准备.........................................................................................................6第四章施工总体部署................................................8第五章施工工艺....................................................9一、室外雨、污排水工程..........................................9二、室外给水工程...............................................16三、室外电气工程...............................................22四、热力工程...................................................27第六章施工相关规定和要求.........................................31第七章质量保证措施...............................................33第八章工期保证措施...............................................35第九章安全文明施工及保证措施.....................................36第一章编制依据一、施工图建设单位提供、建筑设计研究院设计的施工图纸。二、主要图集、标准和规范：1、图集：室外工程标准图集2、标准、规范：1)《建筑给水排水及采暖工程施工质量验收规范》GB50242-20022)《给水排水管道施工及验收规范》GB50268-20083)《给水排水构筑物施工验收规范》GB50141-20084)《电气装置安装工程电缆线路施工及验收规范》GB50168-20065)《建筑电气工程施工质量验收规范》GB50303-20026)《城镇供热管网工程施工及验收规范》CJJ28-20047)《工业金属管道工程施工及验收规范》GB50235-978)《现场设备、工业管道焊接工程施工及验收规范》GB50236-989)《工程测量规范》GB50026-2007三、施工现场条件本工程场地相对平整，场地设计标高在4.00m-5.00m。基层土壤沉降大且地下水位较高，需充分注意土壤沉降对管道造成的影响及施工过程中的排水措施。第二章工程概况一、工程简介：本工程室外管网是集给水管网、雨污水管网、热力管网、燃气管及电气管网为一体的住宅小区室外综合管网二、各分部分项工程简况：1.给水系统包括生活给水系统及消防给水系统两部分。1)生活给水系统本工程供水水源为城市自来水，由北侧观海东路引入管径为DN200给水管道。市政供水压力0.45MPa；最高日生活用水量为1095.4m3/d,最大时用水量为124.6m3/h；根据建筑高度，生活给水系统分为4个区，市政直供区由室外市政给水管网直接供水，低、中、高区由变频供水设备供水。本工程采用集中的二次加压给水系统，在室外地下设备机房的生活给水泵房内设置2座V=108m3的组合式不锈钢板生活水箱及3套变频供水设备（低、中、高区各一套）。市政直供区及低压生活给水管采用PE给水管，热熔链接，PN=1.6MPa;中区及高区生活给水管采用钢丝网骨架PE给水管，公称压力分别为1.6MPa及2.0MPa。2)室外消防系统本工程消防水泵房内设有专供室外消火栓系统用水的室外消火栓泵。火灾时，由消防中心、消防水泵房设手动应急启泵按钮启动消火栓并报警，火灾结束后手动停泵。在地块内布置DN200的室内消火栓环状管网，在该管网上沿消防车走道及建筑物均匀布置地上式室外消火栓，各消火栓间距不超过120m,保护半径不大于150m。小区内设有DN100室内消火栓水泵接合器4套；DN150自喷水泵接合器2套；设备房地下一层设有468m3消防水池和消防水泵房，满足本项目消防用水要求。室外布置的室内消火栓及喷淋管网采用钢丝网骨架PE给水管，电熔连接，PN=2.0MPa；室外消火栓管采用PE给水管，热熔连接，PN=1.6MPa。2.排水系统包括雨水系统及生活排水系统，1)雨水系统本工程室外雨水设计重现期2年，综合径流系数0.6,地面集水时间10min。小区内道路及广场设雨水口，收集雨水，排入小区雨水管道，再从小区南侧、北侧共4个雨水排出口排入市政雨水管道。2)生活排水系统本工程采用生活排水与雨水系统分流制管道系统。小区共设6座75m3钢筋混凝土化粪池，对生活粪便污水处理后排入市政污水管道。室外生活污...
