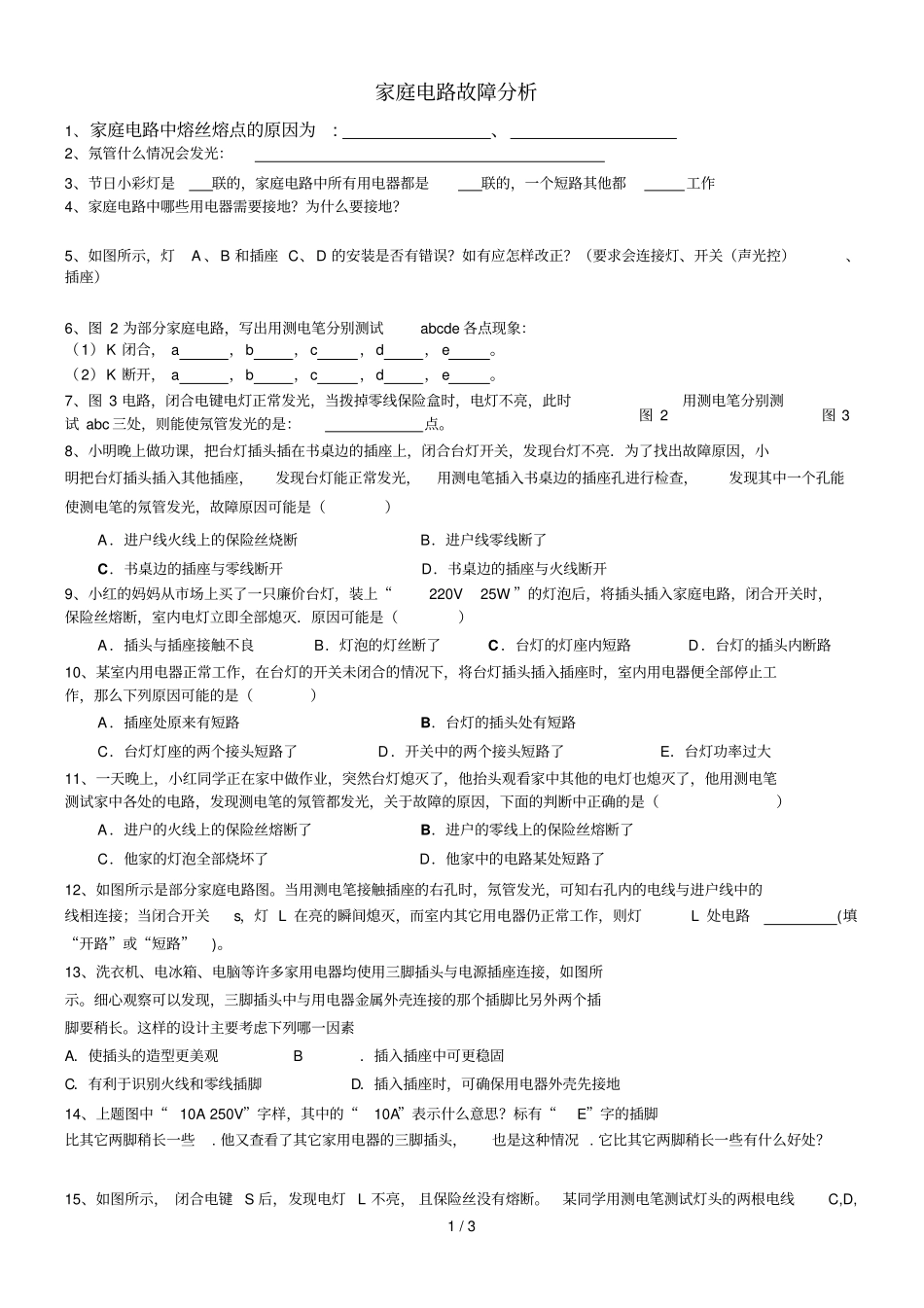

1/3家庭电路故障分析1、家庭电路中熔丝熔点的原因为:、2、氖管什么情况会发光：3、节日小彩灯是联的，家庭电路中所有用电器都是联的，一个短路其他都工作4、家庭电路中哪些用电器需要接地？为什么要接地？5、如图所示，灯A、B和插座C、D的安装是否有错误？如有应怎样改正？（要求会连接灯、开关（声光控）、插座）6、图2为部分家庭电路，写出用测电笔分别测试abcde各点现象：（1）K闭合，a，b，c，d，e。（2）K断开，a，b，c，d，e。7、图3电路，闭合电键电灯正常发光，当拨掉零线保险盒时，电灯不亮，此时用测电笔分别测试abc三处，则能使氖管发光的是：点。8、小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光，故障原因可能是（）A．进户线火线上的保险丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开9、小红的妈妈从市场上买了一只廉价台灯，装上“220V25W”的灯泡后，将插头插入家庭电路，闭合开关时，保险丝熔断，室内电灯立即全部熄灭．原因可能是（）A．插头与插座接触不良B．灯泡的灯丝断了C．台灯的灯座内短路D．台灯的插头内断路10、某室内用电器正常工作，在台灯的开关未闭合的情况下，将台灯插头插入插座时，室内用电器便全部停止工作，那么下列原因可能的是（）A．插座处原来有短路B．台灯的插头处有短路C．台灯灯座的两个接头短路了D．开关中的两个接头短路了E．台灯功率过大11、一天晚上，小红同学正在家中做作业，突然台灯熄灭了，他抬头观看家中其他的电灯也熄灭了，他用测电笔测试家中各处的电路，发现测电笔的氖管都发光，关于故障的原因，下面的判断中正确的是（）A．进户的火线上的保险丝熔断了B．进户的零线上的保险丝熔断了C．他家的灯泡全部烧坏了D．他家中的电路某处短路了12、如图所示是部分家庭电路图。当用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的线相连接；当闭合开关s，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路(填“开路”或“短路”)。13、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑下列哪一因素A．使插头的造型更美观B．插入插座中可更稳固C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地14、上题图中“10A250V”字样，其中的“10A”表示什么意思？标有“E”字的插脚比其它两脚稍长一些.他又查看了其它家用电器的三脚插头，也是这种情况.它比其它两脚稍长一些有什么好处？15、如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C,D,图2图32/3发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是()A.火线和零线短路B.电灯L短路C.电线AC段某处断路D..电线BD段某处断路16、在家庭电路中，安装了两盏白炽灯和两个插座，如图所示，如果将两个插座中均接入用电器，且将电路的开关全闭合，则各用电器工作的情况是：,,（）A、a、b能正常工作B、b、c能正常工作C、c、d能正常工作D、d、a能正常工作17．在下列现象中：（1）插座中的两个线头相碰；（2）开关中的两个线头相碰；（3）电路中增加了大功率用电器；（4）户外输电线绝缘皮损坏．可能引起家中保险丝熔断的是（）．A．只有（1）（2）B．只有（2）（3）C．只有（2）（4）D、只有（1）（3）18．在家庭电路中，闭合某一用电器开关，发现原来亮着的灯泡先变暗，然后熄灭，经检查发现保险丝熔断了，产生这一故障的原因是（）．A．开关接触不良B．灯座中两个接线柱松动了C．灯泡的灯丝断了D．电路中使用的用电器总功率过大19．原来室内的电灯均正常发光，当把台灯的插头插入插座时，室内电灯全部熄灭，保险丝熔断．发生这一现象的原因可能是（）．A．台灯的功率太大B...
