家装各工序施工工艺标准VIP专享VIP免费

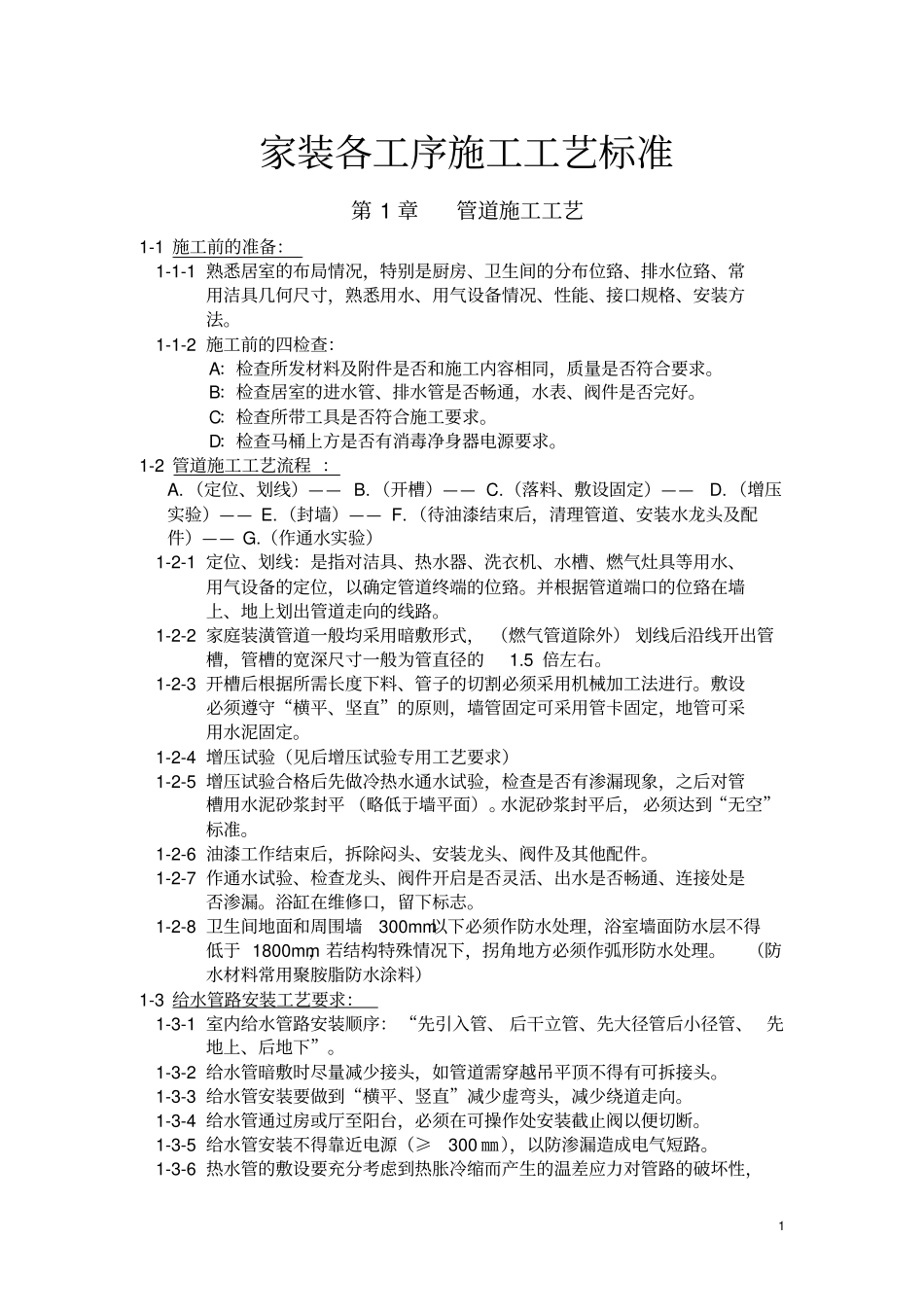

1家装各工序施工工艺标准第1章管道施工工艺1-1施工前的准备：1-1-1熟悉居室的布局情况，特别是厨房、卫生间的分布位臵、排水位臵、常用洁具几何尺寸，熟悉用水、用气设备情况、性能、接口规格、安装方法。1-1-2施工前的四检查：A：检查所发材料及附件是否和施工内容相同，质量是否符合要求。B：检查居室的进水管、排水管是否畅通，水表、阀件是否完好。C：检查所带工具是否符合施工要求。D：检查马桶上方是否有消毒净身器电源要求。1-2管道施工工艺流程：A.（定位、划线）——B.（开槽）——C.（落料、敷设固定）——D.（增压实验）——E.（封墙）——F.（待油漆结束后，清理管道、安装水龙头及配件）——G.（作通水实验）1-2-1定位、划线：是指对洁具、热水器、洗衣机、水槽、燃气灶具等用水、用气设备的定位，以确定管道终端的位臵。并根据管道端口的位臵在墙上、地上划出管道走向的线路。1-2-2家庭装潢管道一般均采用暗敷形式，（燃气管道除外）划线后沿线开出管槽，管槽的宽深尺寸一般为管直径的1.5倍左右。1-2-3开槽后根据所需长度下料、管子的切割必须采用机械加工法进行。敷设必须遵守“横平、坚直”的原则，墙管固定可采用管卡固定，地管可采用水泥固定。1-2-4增压试验（见后增压试验专用工艺要求）1-2-5增压试验合格后先做冷热水通水试验，检查是否有渗漏现象，之后对管槽用水泥砂浆封平（略低于墙平面）。水泥砂浆封平后，必须达到“无空”标准。1-2-6油漆工作结束后，拆除闷头、安装龙头、阀件及其他配件。1-2-7作通水试验、检查龙头、阀件开启是否灵活、出水是否畅通、连接处是否渗漏。浴缸在维修口，留下标志。1-2-8卫生间地面和周围墙300mm以下必须作防水处理，浴室墙面防水层不得低于1800mm，若结构特殊情况下，拐角地方必须作弧形防水处理。（防水材料常用聚胺脂防水涂料）1-3给水管路安装工艺要求：1-3-1室内给水管路安装顺序：“先引入管、后干立管、先大径管后小径管、先地上、后地下”。1-3-2给水管暗敷时尽量减少接头，如管道需穿越吊平顶不得有可拆接头。1-3-3给水管安装要做到“横平、竖直”减少虚弯头，减少绕道走向。1-3-4给水管通过房或厅至阳台，必须在可操作处安装截止阀以便切断。1-3-5给水管安装不得靠近电源（≥300㎜），以防渗漏造成电气短路。1-3-6热水管的敷设要充分考虑到热胀冷缩而产生的温差应力对管路的破坏性，2可采用线补偿的方法加以克服。1-3-7管径在25mm以下给水管的安装，管道在转角、水表、水龙头或角阀至管道终端的100mm处应设管卡，管卡安装必须牢固。1-3-8冷热水管安装时应左热右冷，上热下冷，里热外冷，且间距≥200mm（特殊情况及客户要求除外）。1-3-9给水管不得从地板下敷设（特殊情况根据现场情况协调解决）。1-4排水管路安装工艺要求：1-4-1排水管在施工前应对原有的管道端口、地漏临时进行封堵以免杂物进入下水管道。排水管材应采用硬质管材，严禁用软管连接。1-4-2排水管铺设在地面的横管必须有一定坡度，坡度大小视现场情况而定，洗涤水下水管不得和污水管（坑管）连接。1-4-3两路不同高差的排水管不能并路连接，以防返水。两路相同高差的排水管并路，三通管及汇入总管管径必须放大一档。PVC管放大、缩小必须用专用异径接管。1-4-4排水管接入地漏必须在进入地漏管子端口设有向下弯头或下斜口。1-4-5不得随意改变原排水立管、地漏、坑管位臵，不得随意增设卫、浴设施。台盆下水安装时必须加S弯。1-5燃气管、热水管器安装工艺要求：1-5-1燃气管不得暗敷，不得穿越卧室，穿越吊平顶的燃气管不得有接头。不得擅自移动燃气表具，如确需移动由业主向燃气公司提出申请由燃气公司负责施工。1-5-2燃气管使用管材为镀锌钢管，采用螺纹连接，密封材料为厚白漆。燃气管在安装时在其最低处需安放三通管，其朝下端装设闷头作放泄之用。1-5-3燃气管道与其他管线安装距离规定见表一：表一：类别位臵燃气管与给水管排水管之间的距离燃气管与电线之间的距离燃气管与电气开关之间的距离备注同一平面≥50mm≥300mm≥300mm距离指两者间最短的距离不同平面≥10mm≥20mm≥150mm1-5-4燃气热水器应安装在通风良好的厨房、单独的房间或通风良好过道...
